优利德UT89XD手动挡万用表测评（一）

发表于：2020-5-3 23:57:40 11077
万用表
主题类别: 评测（详细）
仪表品牌: 优利德（UNI-T）
显示方式: 6000字
型号或关键字: UT89XD SD7501

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
    优利德UT89XD是一款很另类的万用表，在当今自动挡万用表普及的时期，该表作为一款手动档表也有着不错的销量，外形上看，该款表有着金刚一样硬朗的外形，各种LED指示灯、声光报警功能较多，尤其是该表特有的LED功能，输出电压高达12伏，能轻松点亮各种LED发光二极管和灯珠，作为变通使用，还可以用来测量小于12伏的稳压管，近日购得一款该表，所以做了一个简单测试，供参考。    第二部分测试请看：优利德UT89XD手动挡万用表测评（二）

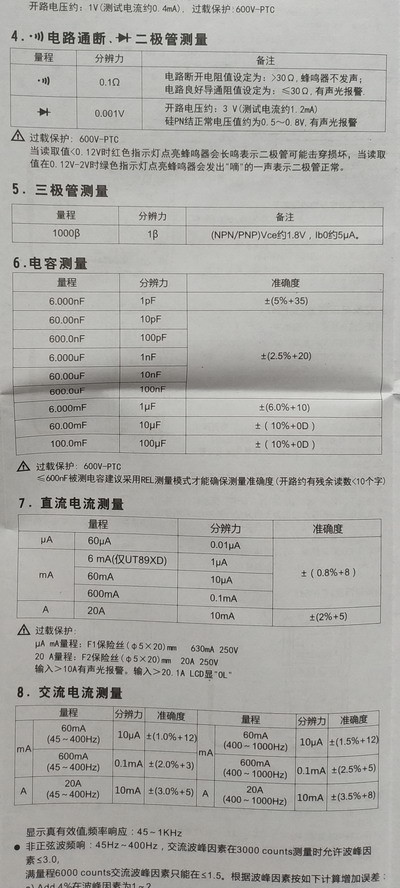

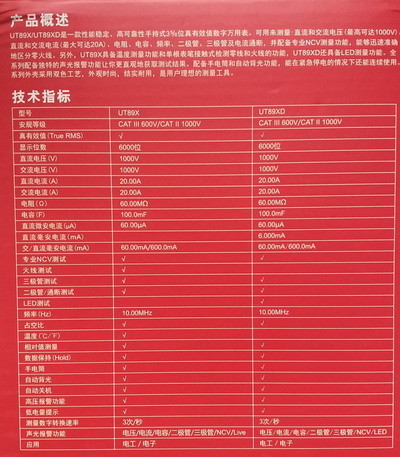

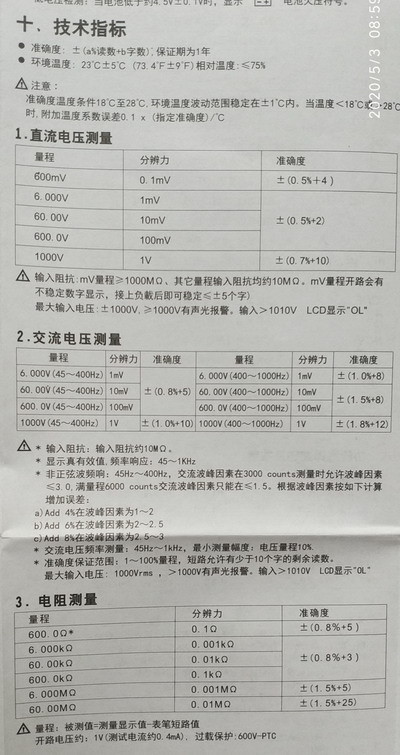

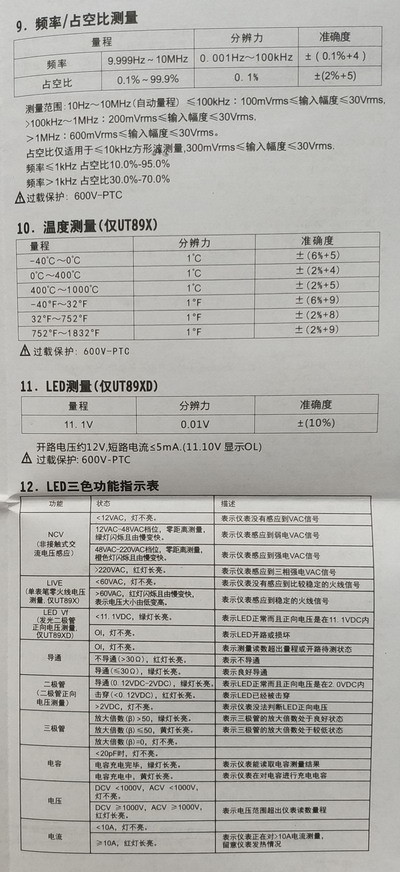

首先，把厂家关于该表的一些特点和指标发上来，便于有一个大概了解

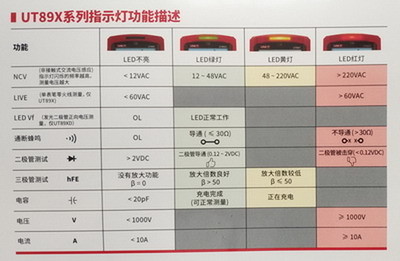

指标.jpg     指示灯描述.jpg


参数.2.jpg 参数.3.jpg 参数.4.jpg

一、外观

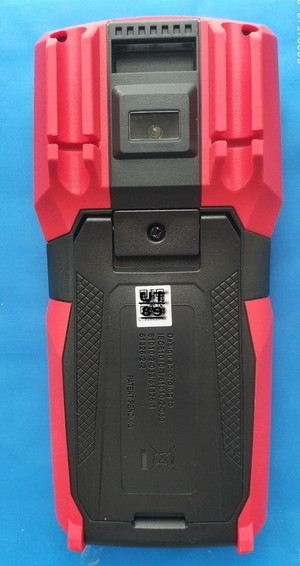

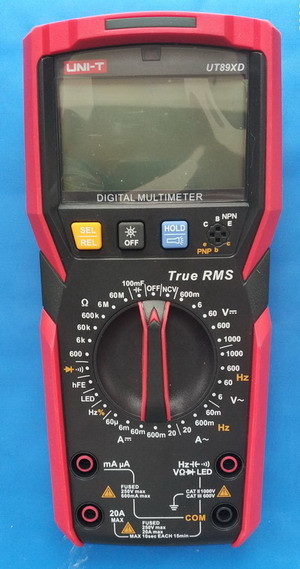

1、正面                            2、背面                          3、开起自动背光
外观.1.jpg 背部.jpg 自动背光.jpg

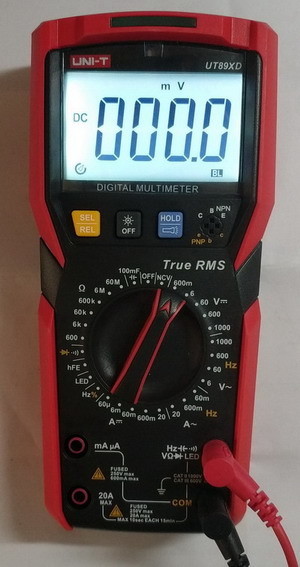

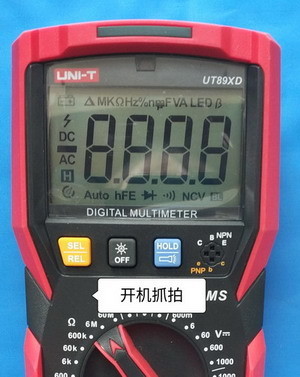

4、开机抓拍

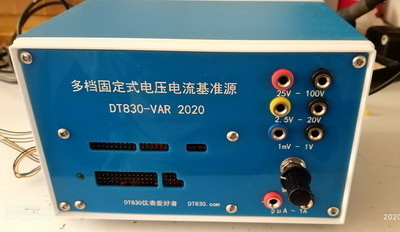

本次测试使用的基准依然采用本论坛自主产品“DT830-VAR 2020 多档固定式电压电流基准源”

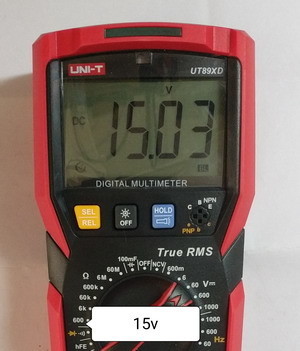

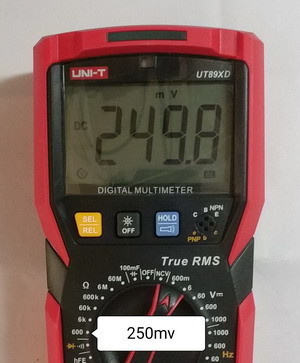

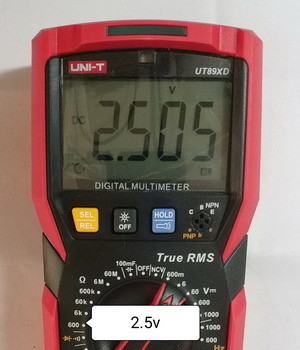

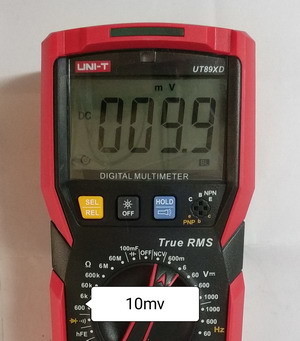

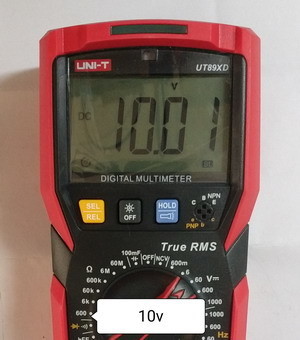

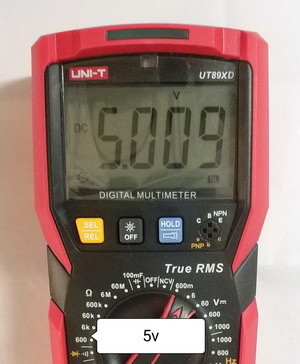

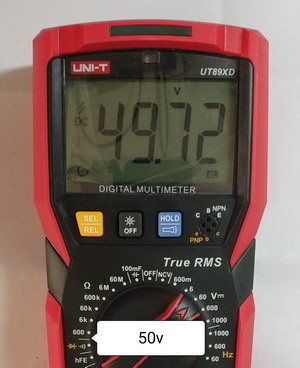

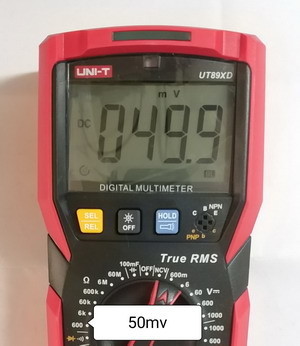

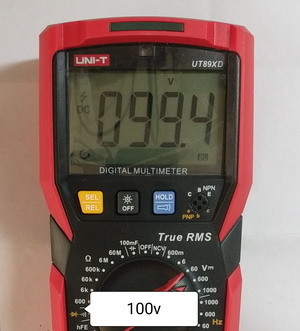

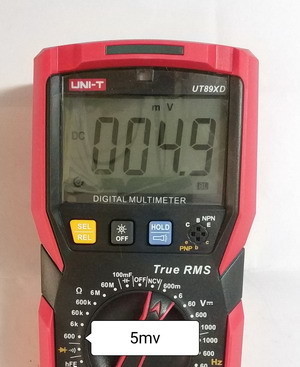

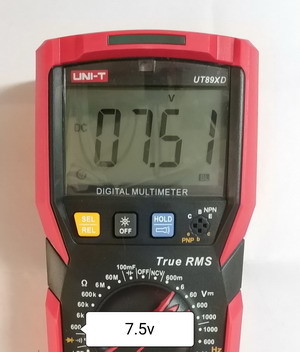

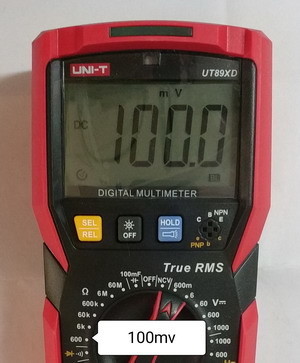

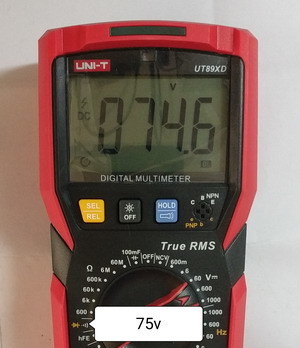

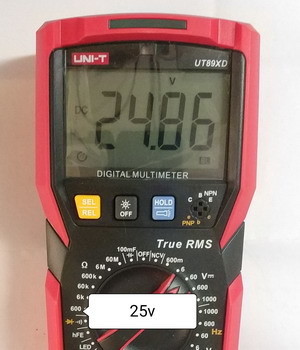

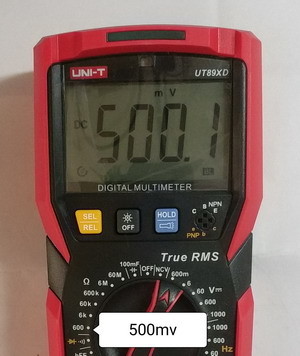

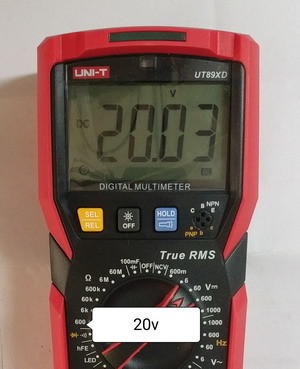

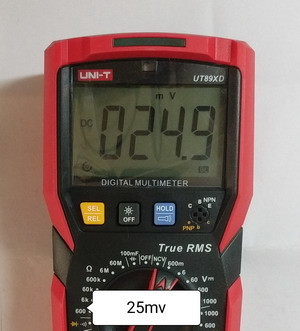

二、电压测试

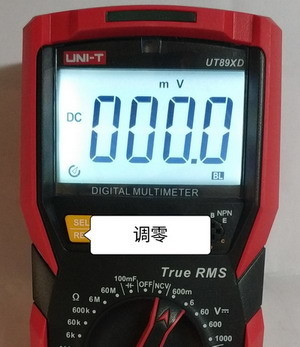

1、测试前先将基准电压调零

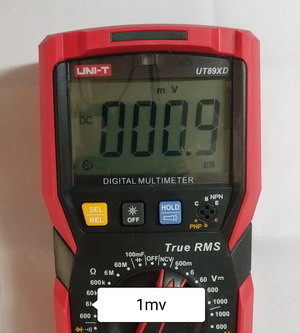

2、1mv
3、
4、
5、
6、
7、
8、
9、
10、
11、
12、
13、
14、
15、
16、
17、
18、
19、
20、
21、

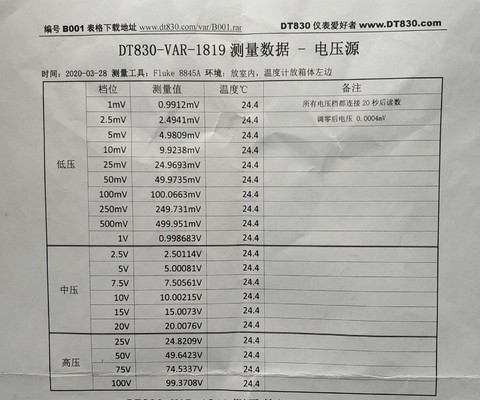

22、电压基准

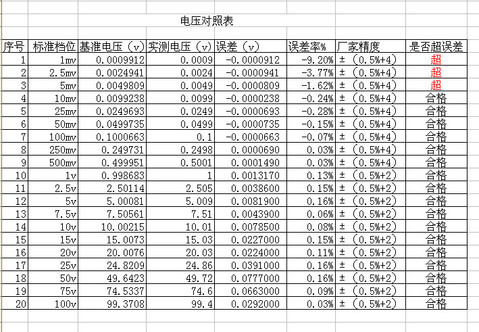

23、电压对照表
    从电压对照表中，我们可以看到，在5毫伏以下低电压档出现超标情况，这一点与该表分辨力只有0.1伏有很大关系，如果我们把这0.1伏硬性调整到实测数据中，那所有指标都可以视为合格，我们不做调整的目的，一是事实确实反映真实情况，二是希望厂家在以后的产品调校过程中，能充分注意这一点。

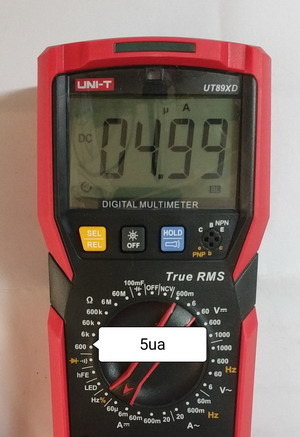

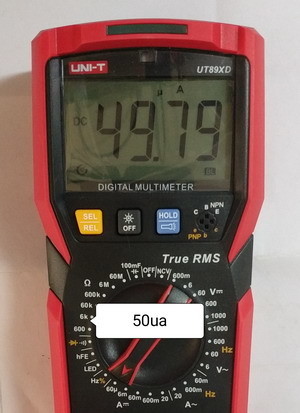

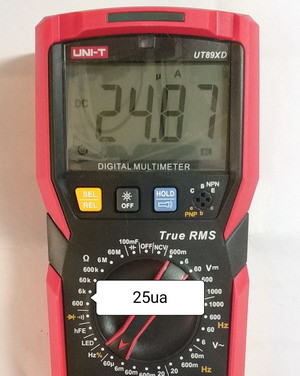

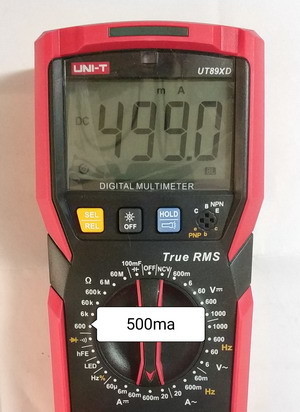

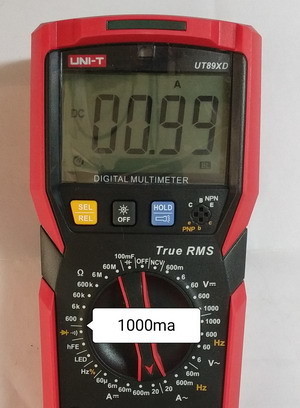

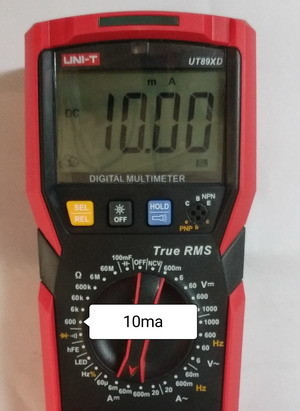

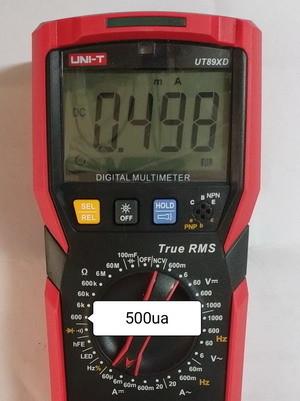

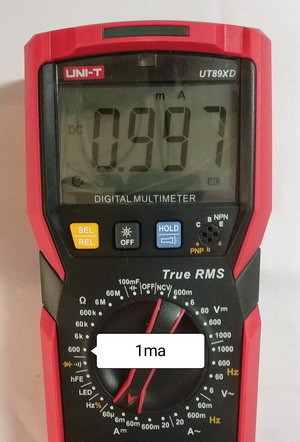

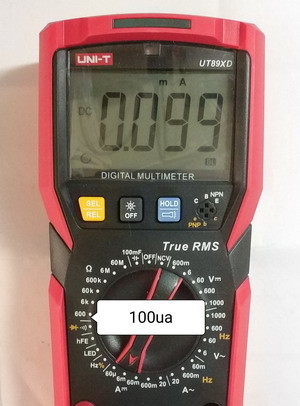

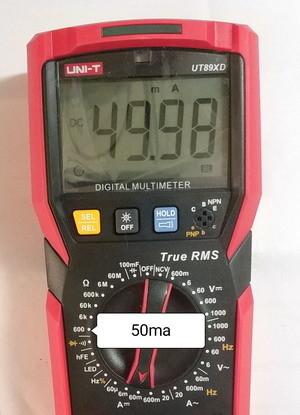

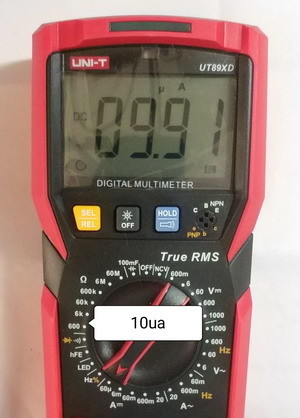

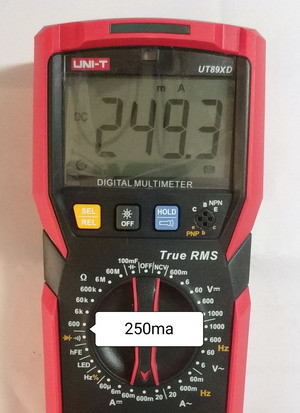

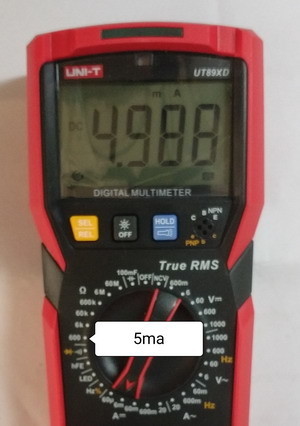

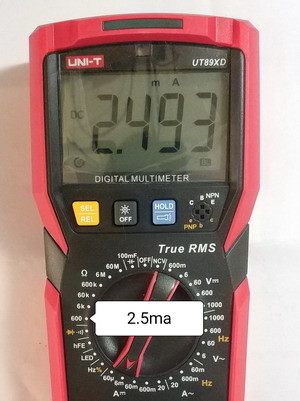

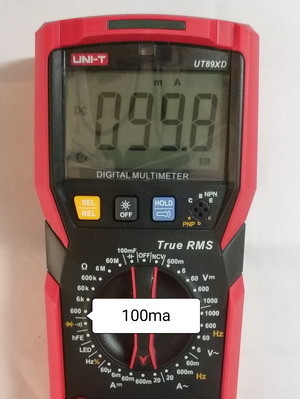

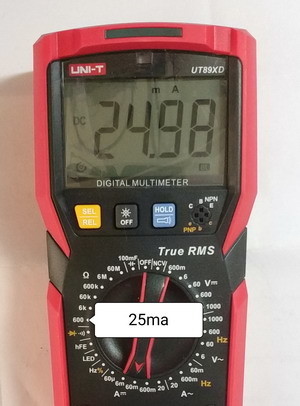

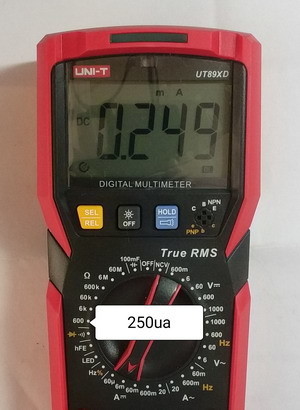

三、电流测试
1、
2、
3、
4、
5、
6、
7、
8、
9、
10、
11、
12、
13、
14、
15、
16、
17、

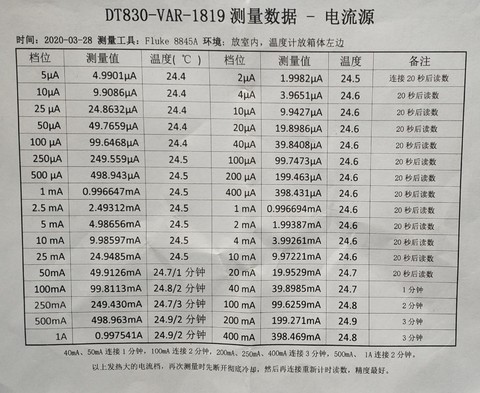

18、电流基准

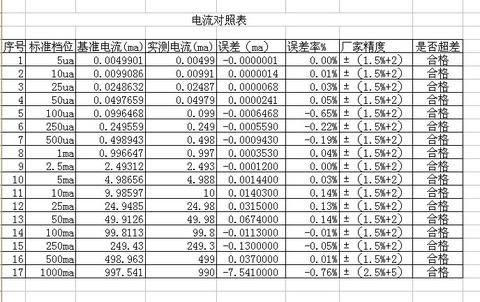

19、电流对照表
在电流测试中，我们看到所有测试都满足厂家给定精度并优于厂家指标



未完待续
