DIY便携18650供电的可调电源

[复制链接]
发表在  2020-6-7 10:25:52  | 显示全部楼层 | 阅读模式
电子综合
综合类别: DIY制作
综合电路分类: 电源
关键字: LM2596开关电压调节器
本帖最后由 勇闯沙滩 于 2020-6-7 10:37 编辑

平时用1.5-3.3-4.5-5-9-12DCV较多,看到LM2596系列是3A电流输出降压开关型集成稳压芯片,它内含固定频率振荡器(150KHZ)和基准稳压器(1.23v),并具有完善的保护电路、电流限制、热关断电路等。利用该器件只需极少的外围器件便可构成高效稳压电路。可调(-ADJ)电压的模块非常便宜,于是做了个便携式18650供电1.2V-12V的可调电源,用12V20W灯泡测试了下发热不大,最大电流1.67A效果还可以。

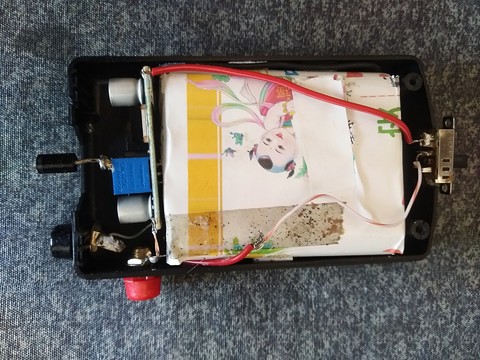

模块加3个18650电池。电位器焊个2极管做旋钮。

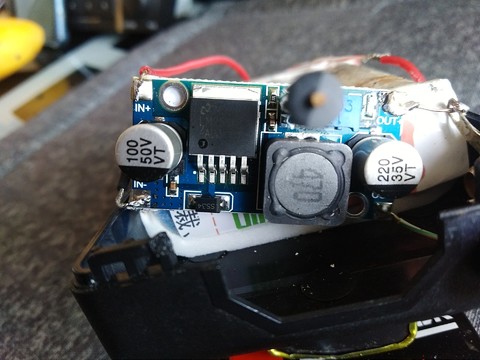

LM2596可调(-ADJ)电压模块。

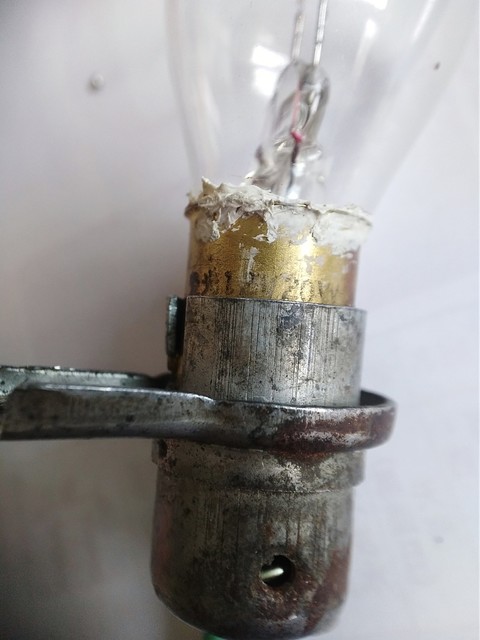

12V20W灯泡。

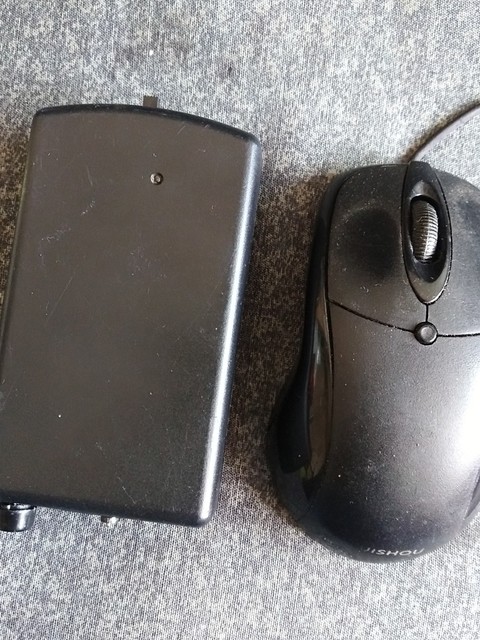

就一个鼠标大小。 IMG_20200607_091258[1].jpg

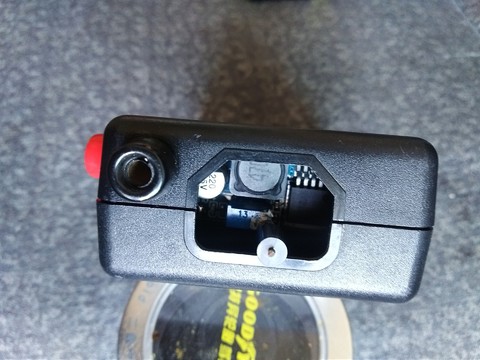

利用电源适配器盒侧面。
有使用视频可看效果。

发表于 2020-6-7 10:33:54  | 显示全部楼层
看不懂,什么啊
发表于 2020-6-7 10:39:49  | 显示全部楼层

缺图补上了。
发表于 2020-6-7 10:44:31  | 显示全部楼层

降压的板子
发表于 2020-6-7 14:42:10  | 显示全部楼层
开始我也当是升压板(一节电), 原来楼主是3还是4节串联吧。
前辈思路可以。
现场维修不错
发表于 2020-6-7 14:44:14  | 显示全部楼层
人家都是用稳压电源给电池充电用的,你却是用电池给稳压电源供电的,这
发表于 2020-6-7 14:49:49  | 显示全部楼层

我眼神不行了  螺丝刀要是对不上缝道,
我也得焊个柄
发表于 2020-6-7 18:31:17  | 显示全部楼层
散淡021 发表于 2020-6-7 14:49
我眼神不行了  螺丝刀要是对不上缝道,
我也得焊个柄

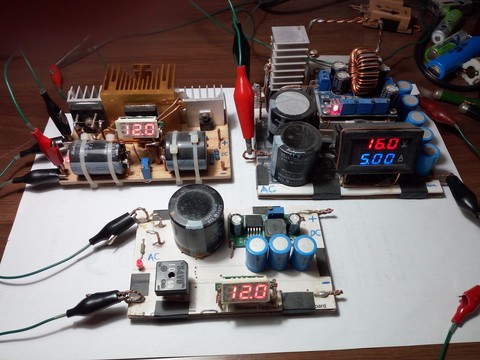

我干脆就不敢用螺丝刀拧,必须焊个柄。你做了3个可调电源?上面两个电流大。
发表于 2020-6-7 20:56:26  | 显示全部楼层
这种板子要加强散热不然容易热死,我都干废好几个了,,,,,
发表于 2020-6-7 21:34:29  | 显示全部楼层
用电池给稳压电源供电,短时间用可以,时间长了好象不行
