简单做个开关电源维修的保护装置（灯泡大法）

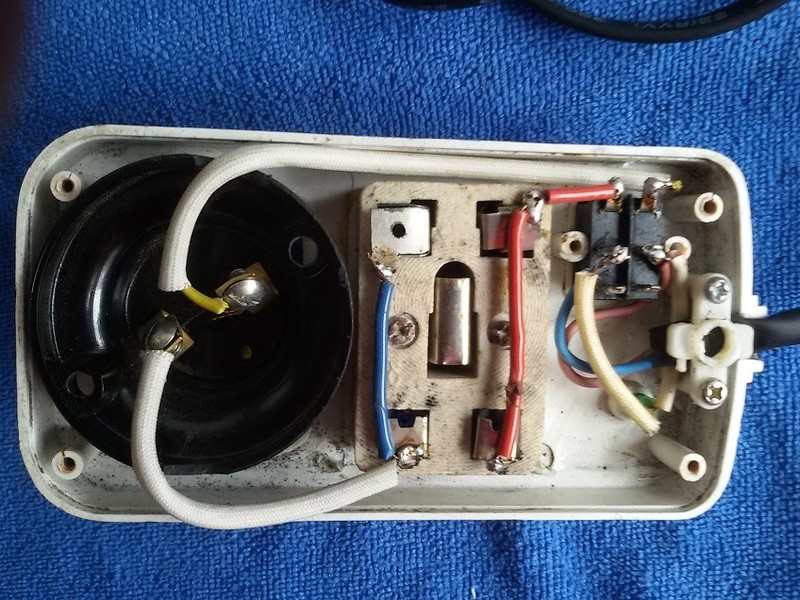

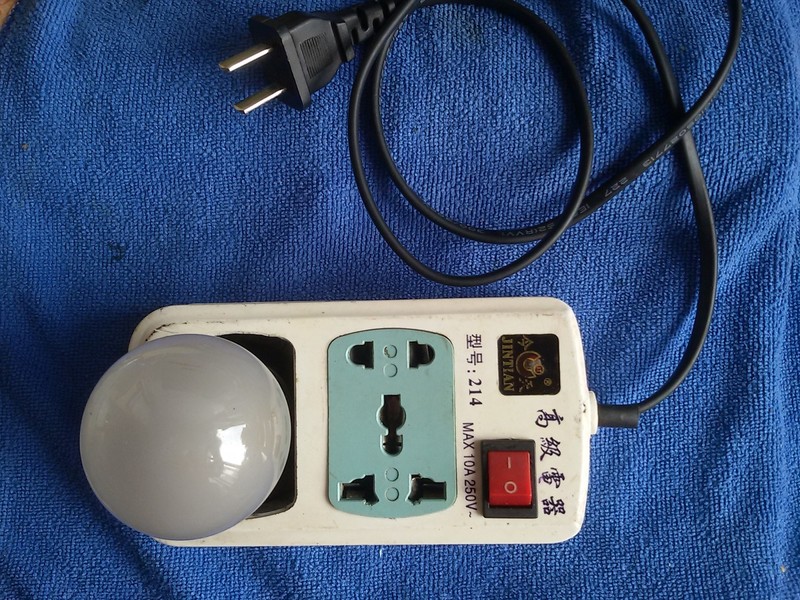

以前开关电源维修用的保护（灯泡大法）太简单，一条插头电线加灯泡插座，连上完事一拎一串，非常不规范。为安全起见用插排和座灯头组装了一个保护器。有个问题想问问；在遇到维修开关电源短路时（灯泡很亮），用个什么漏电保护空开能立即断电，免去手动断电，实现自动化。

*********************************************************************

*********************************************************************

我都用电子负载。

那个专业的可不是我们业余用的，这种土造的还真好用。

勇闯沙滩 发表于 2018-8-26 16:44
那个专业的可不是我们业余用的，这种土造的还真好用。

土炮，有土炮的用法，有什么就用什么几好

简单，实用。

比较难设计,因为开关电源通电时需要一个大电流来给电容充电,然后持续大电流才能判断电源损坏然后断电,估计单片机来控制比较简单

chen131578 发表于 2018-8-27 09:57
简单，实用。

确实是，有时来自民间的土办法挺实用。

sjtx1971 发表于 2018-8-27 10:07
比较难设计,因为开关电源通电时需要一个大电流来给电容充电,然后持续大电流才能判断电源损坏然后断电,估计 ...

看来难些，要不早就有人用了。谢谢。

隐隐约约感觉楼主的年纪不会太小，现在年纪小点的同学，写不出那样的字……

代码 发表于 2018-10-6 00:55
隐隐约约感觉楼主的年纪不会太小，现在年纪小点的同学，写不出那样的字…… ...

喜逢国庆69枉享66大顺年。

勇闯沙滩 发表于 2018-10-6 07:14
喜逢国庆69枉享66大顺年。

果然是前辈，这厢有礼了

代码 发表于 2018-10-6 10:16
果然是前辈，这厢有礼了

欢迎新坛友，共同学习，取长补短。

我也做了一个，可以测量电压、电流、功率，还带漏电保护的

ynqjzzh 发表于 2018-10-6 11:48
我也做了一个，可以测量电压、电流、功率，还带漏电保护的

发个图片或接线图，充实一下我的装置，学习一下。

勇闯沙滩 发表于 2018-10-6 14:56
发个图片或接线图，充实一下我的装置，学习一下。

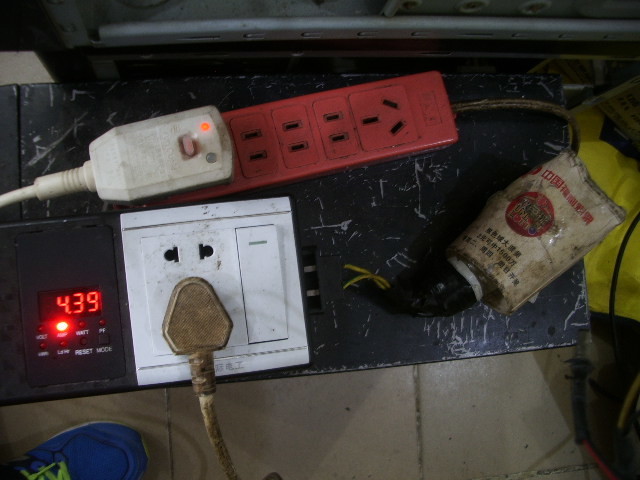

我专门修电磁炉用的，有时候也用来修开关电源，纸杯里面是100W灯泡，防止摔破用的

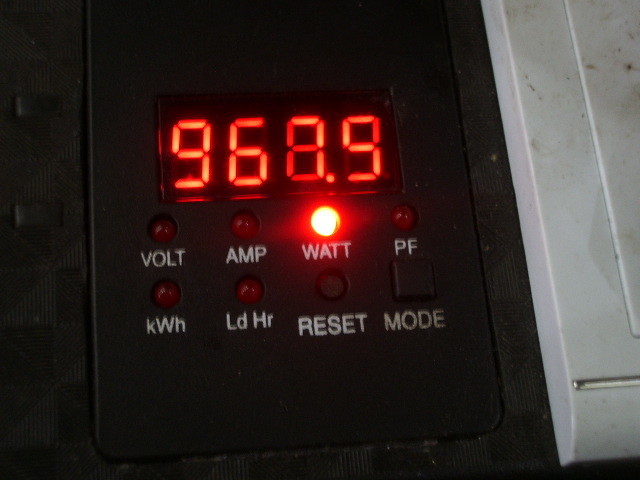

带数码管显示的是成品的可以测量电压、电流、功率等装置吗？你是装在一个铁盒里了，后面接线不安全吧。

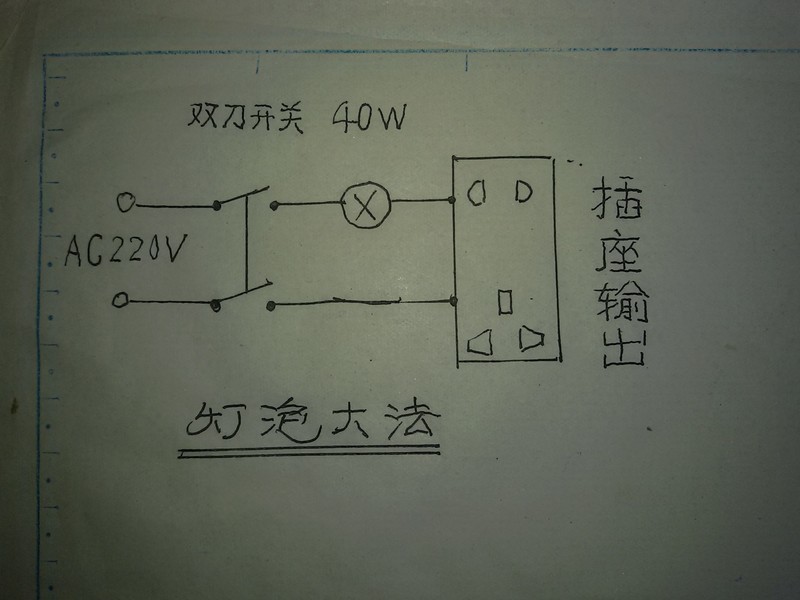

简单实用，图画的很漂亮

5460 发表于 2018-10-10 20:59
简单实用，图画的很漂亮

谢谢，图画的不太正规。

40w的有点小，大点的开关电源要用100w。

玩转地球 发表于 2018-10-18 10:55
40w的有点小，大点的开关电源要用100w。

是的，大点开关电源我一般碰的少。100w没有，还有个60W的。
