联想19v电源适配器无输出维修求助

电源适配器已修过，外壳有标签。表现是无19v输出。打开看到里面没有保险是在PCB板做的，没有烧过痕迹，查了3843IC没坏，450v100uf大电容两端256v（家中电压210v），应该能用，焊下后表测75uf，暂时焊回，看来高压没问题。低压部分PCB板背面就是几个贴片电阻，重点查正面：并联的两个滤波电容好的，一个三端双2极管用表测3个极全通，拆下用表测没问题。测一个玻璃封2极管短路，拆下表测确实短路，但是查不出来型号（c20st）,这是20v稳压管还是什么管？先不管了接上保护电源（灯泡大法），有19v输出了，但是电源有丝丝响声音，请问这是个什么管？

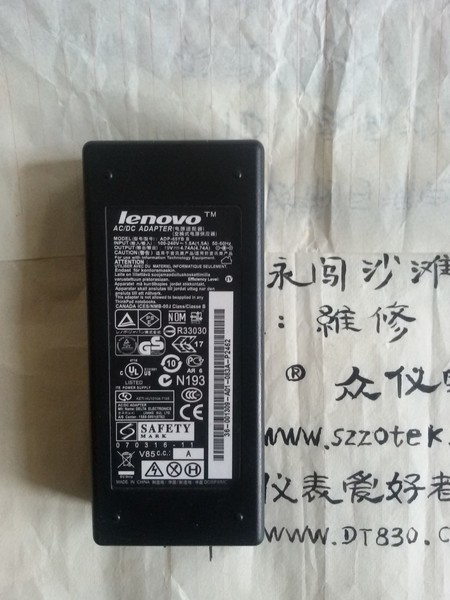

联想19v电源适配器。

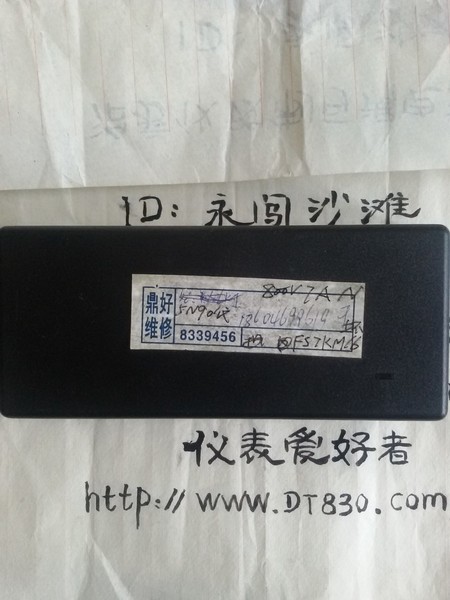

已修过，外壳有标签。

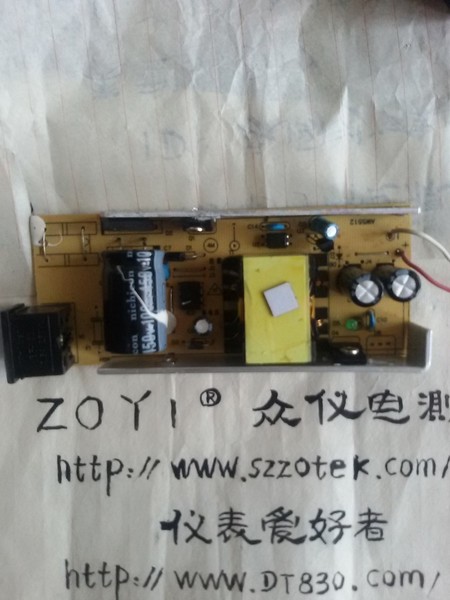

不太厚实的几个元件。

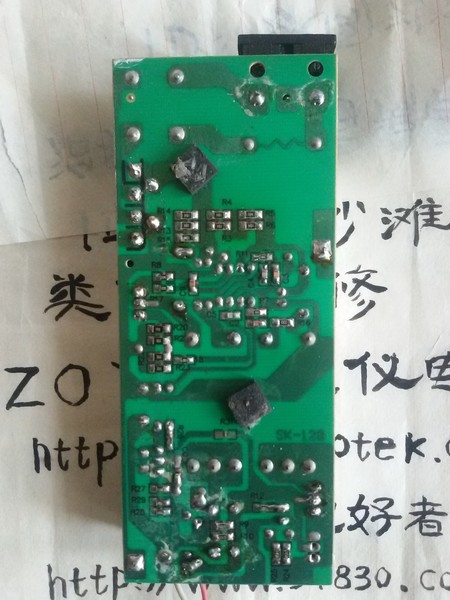

背面图。

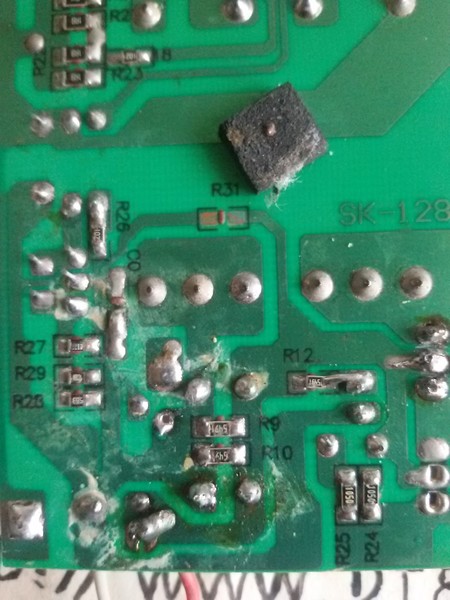

背面上图。

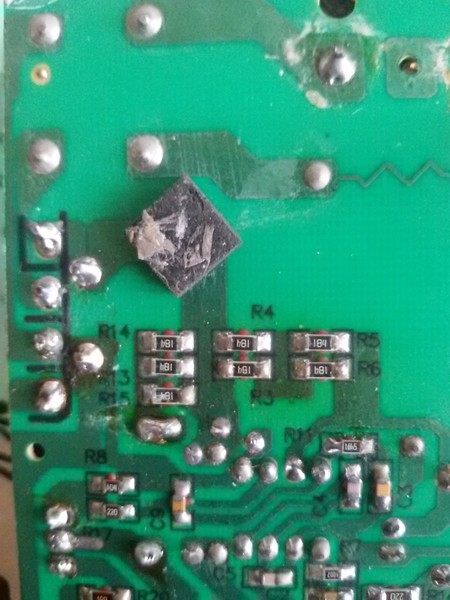

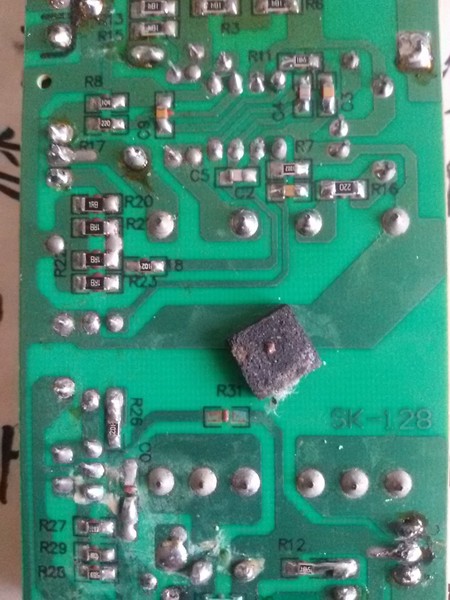

背面中图。

背面下图。

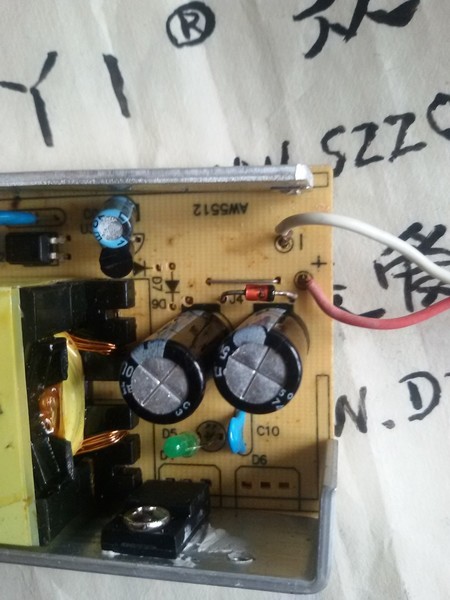

坏玻封2极管位置。

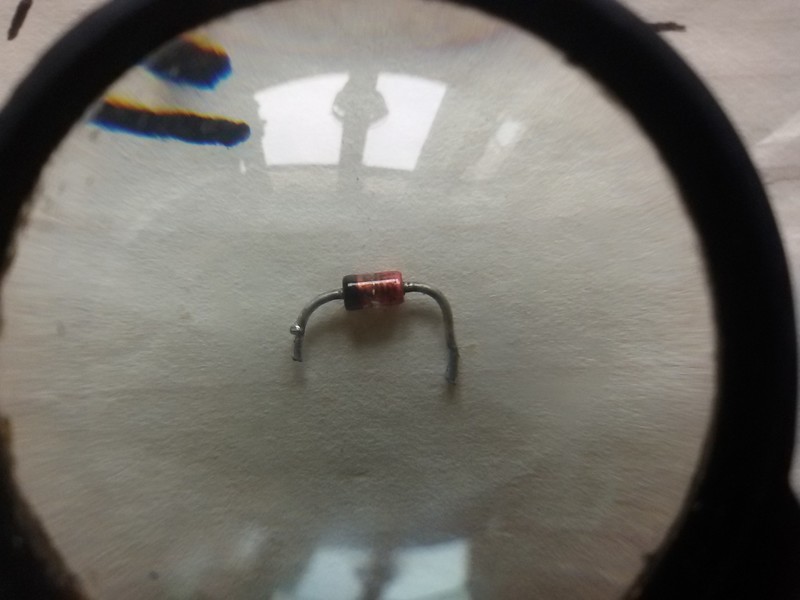

嗨，2极管用放大镜也没照清。

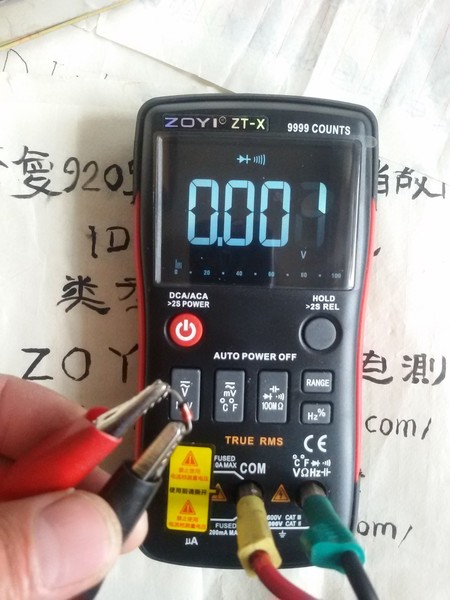

正向测短路。

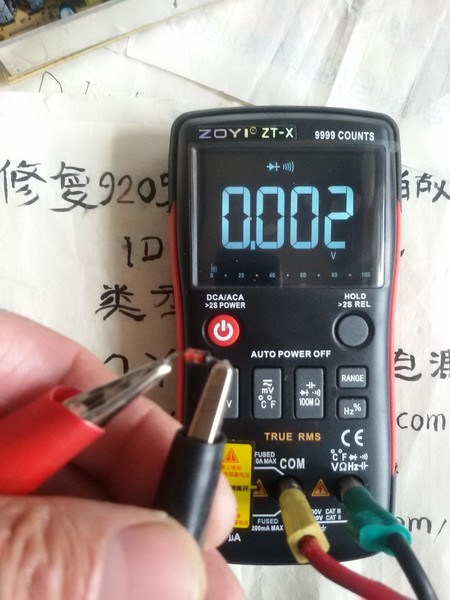

反向测短路。

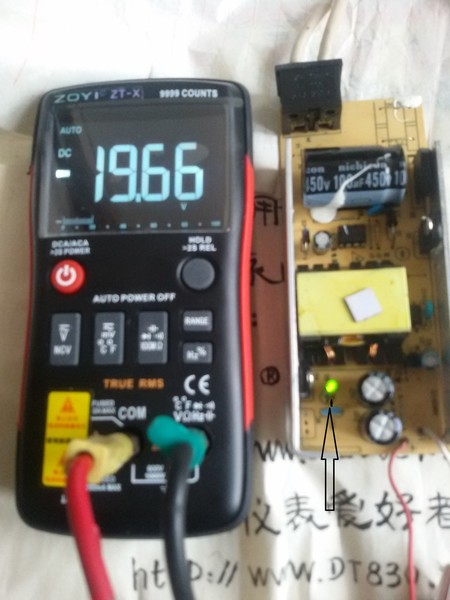

接电测：绿指示灯亮有19v了。

还是跑线路准确，看次级也没几个元件。

这类电源稳压一般都用431，很少用稳压二极管的。

巍巍兴安 发表于 2018-12-2 16:38
这类电源稳压一般都用431，很少用稳压二极管的。

忘了是有431的，那是快恢复二极管？拆下后就有输出了，又跑了遍线路PCB板，，坏二极管是相当于反接在输出19v的。

chen131578 发表于 2018-12-2 16:06
还是跑线路准确，看次级也没几个元件。

又跑了遍线路，，坏二极管是相当于反接在输出19v的，同样与滤波电容也是反接的。

勇闯沙滩 发表于 2018-12-2 16:51
忘了是有431的，那是快恢复二极管？拆下后就有输出了，又跑了遍线路PCB板，，坏二极管是相当于反接在输出 ...

可能就是个钳位作用吧，感觉不用也可以。

巍巍兴安 发表于 2018-12-2 17:00
可能就是个钳位作用吧，感觉不用也可以。

现在没接那个2极管是能用，但是吱吱响，没有电感只有高频变压器也不热，重新焊一下变压器试试吧。

二极管接在19V输出两端吧，应该是个稳压二极管。当电源故障输出过高时启保护笔记本的作用。
响和这个稳压二极管没有关系。是不是空载响啊？

zlmimg 发表于 2018-12-2 17:58
二极管接在19V输出两端吧，应该是个稳压二极管。当电源故障输出过高时启保护笔记本的作用。
响和这个稳压二 ...

已找到响的问题了，是主滤波电容响，换了后不响了。

满壳的鸟语，内部咋这样简装呢，仔细一看产地，无语了。短路的稳压管怎么把楼主的表最后一位也短路了一半呢。

已找到响的问题了，是主滤波电容响，换了后不响了。

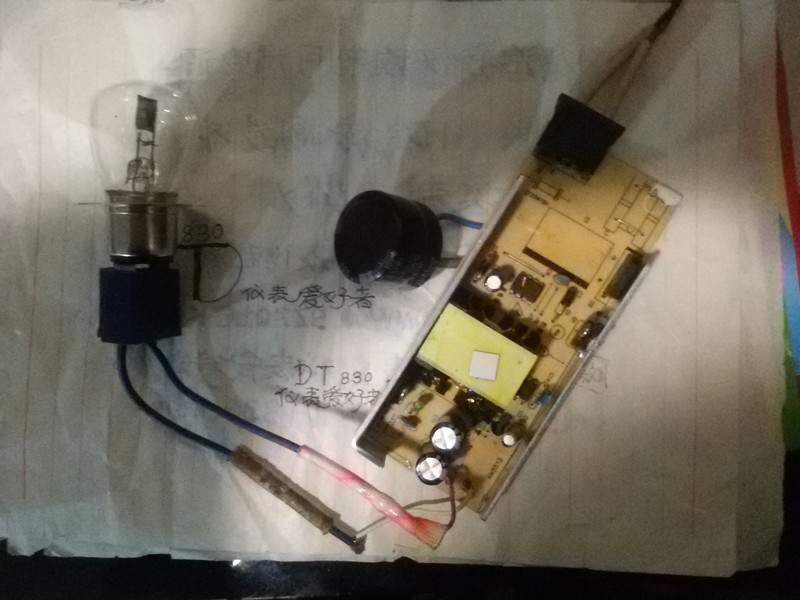

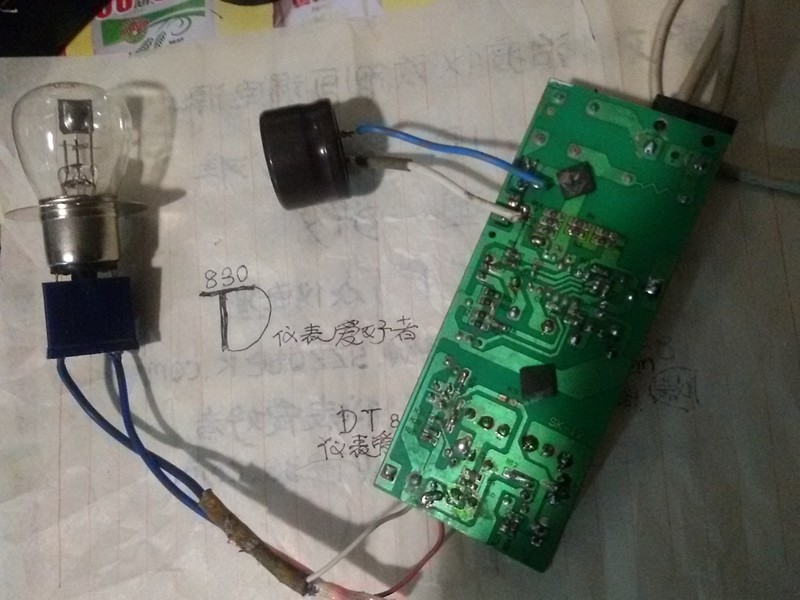

暂时外接个主滤波电容和24v55w灯泡做负载。

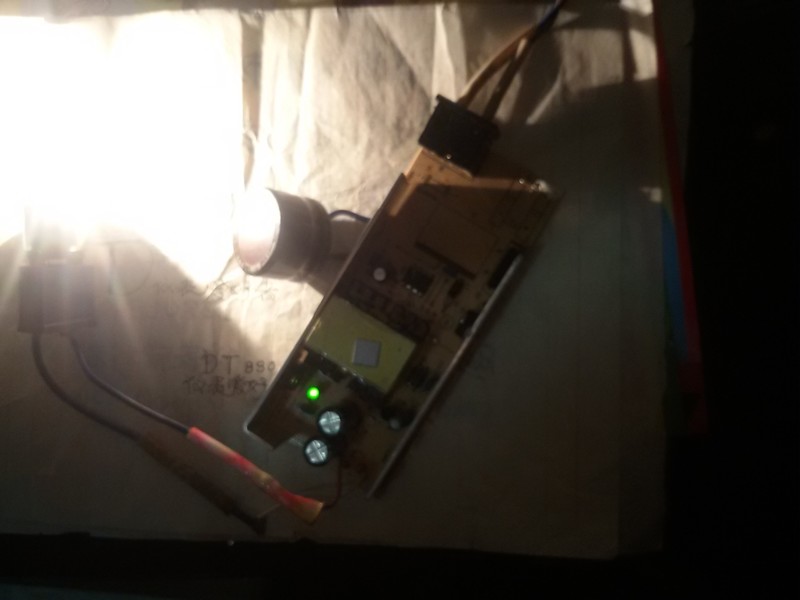

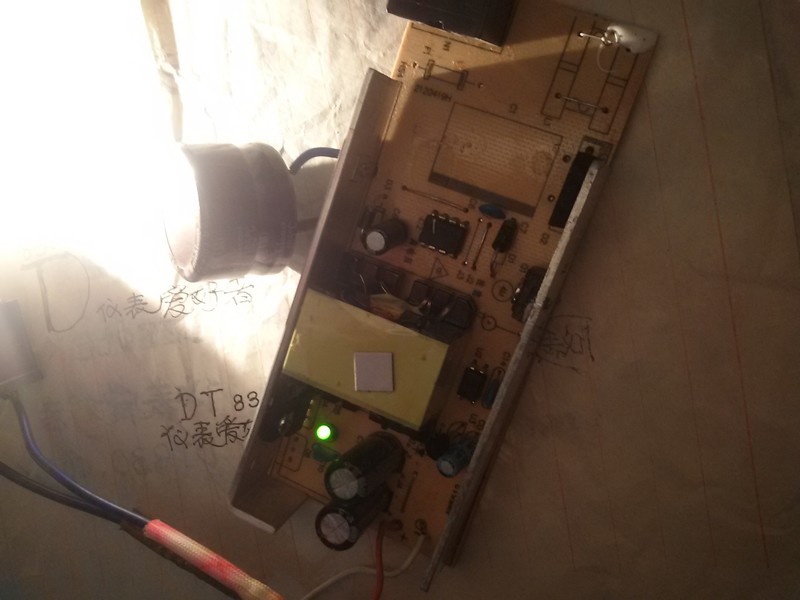

已点亮灯泡20分钟。看来没问题了。

wgsd 发表于 2018-12-2 18:44
满壳的鸟语，内部咋这样简装呢，仔细一看产地，无语了。短路的稳压管怎么把楼主的表最后一位也短路了一半呢 ...

我发完图片也看到这个现象，难不成【wgh1027】的中奖成双了。立即反复各档检查，应该是表在拍照时数字跳闪，结果抢拍了这么个镜头，有惊无险啊。

wgsd 发表于 2018-12-2 18:44
满壳的鸟语，内部咋这样简装呢，仔细一看产地，无语了。短路的稳压管怎么把楼主的表最后一位也短路了一半呢 ...

山货，山上来的，山寨货！

有时这电容就是防不胜防！

勇闯沙滩 发表于 2018-12-2 18:43
已找到响的问题了，是主滤波电容响，换了后不响了。

相信电压比相信万用表测电容可靠，看你测的电压感觉偏低，正常大多在290V左右，但看到你的电源210V，但250V也是低，因你串的保护负载（跟阻抗有关），可能影响电压，所以几次想提滤波电容还是没提。

wgsd 发表于 2018-12-2 19:36
相信电压比相信万用表测电容可靠，看你测的电压感觉偏低，正常大多在290V左右，但看到你的电源210V，但25 ...

谢谢，确实我一开始就觉得电压低有问题，拆下两回电容测试，认为没大事，只想尽快找出无输出的问题，找出后又有电容问题，这个电源不是什么好东西，看着就空空的。

就是个稳压二极管，防止输出端出现过电压，稳定电路工作状态。一般开关电源都需要设置最小负载，不然变压器能量无处释放，输出电压会逐渐上升。二极管在最小负载的基础上又加了一重保护。也能防止输出电压波纹峰值太大。

apple5050 发表于 2018-12-2 20:29
就是个稳压二极管，防止输出端出现过电压，稳定电路工作状态。一般开关电源都需要设置最小负载，不然变压器 ...

谢谢回复，那么说这个比较简单的（无安规电容，压敏电阻，有简易保险）电源设置了这道保护很实用，在拆下的大电容经细看，发现两个脚有带电时短路击伤的痕迹，导致稳压二极管保护短路了，不知道是不是这个原因。另外类似这种的开关电源，都在输出端接个电压值要求的稳压二极管，就能起到了你说的保护作用还是实用的。

看外壳就知道是山寨货，原装不是这样的。说不定主电容也是个假货。电路是常见的384X方案，出问题最多得失启动电容失效和输出滤波电容鼓包。

qjf11 发表于 2018-12-3 09:08
看外壳就知道是山寨货，原装不是这样的。说不定主电容也是个假货。电路是常见的384X方案，出问题最多得失启 ...

经验之谈，对这种电源有研究。
