DT9205万用表出现档位数值双显示（拆机多图）

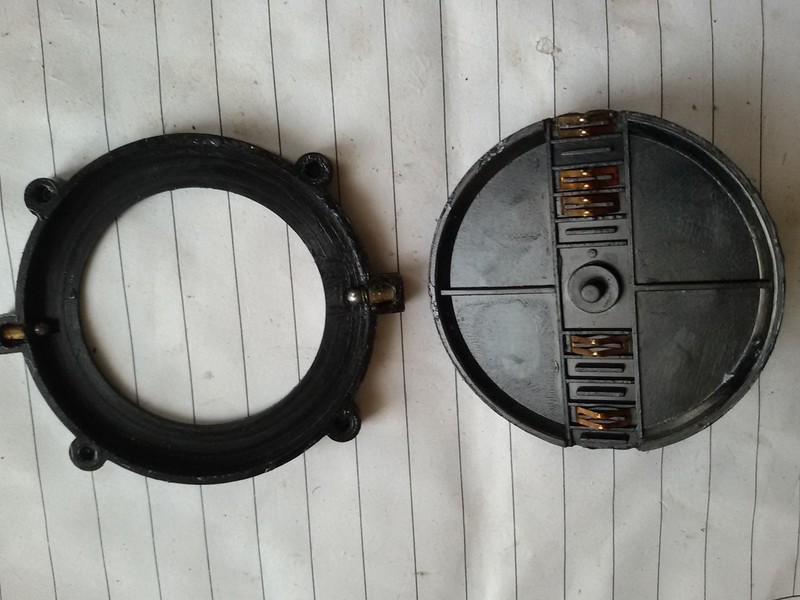

平时用的HONGDA（弘大）9205万用表，近来出现个别档位数值双显示，时隐时现档位还不固定。记得在论坛看到过类似此故障的修复帖子，好像是PCB板上的八卦盘铜箔有粘连的现象，随即将表拆机。但八卦盘铜箔非常厚实清晰，磨损不大：又将拨盘V片检查一遍没问题。为了避免磨损涂了些润滑脂，装机还是时隐时现个别档位数值双显示，没有解决但能正常使用，求助解决此故障的办法。

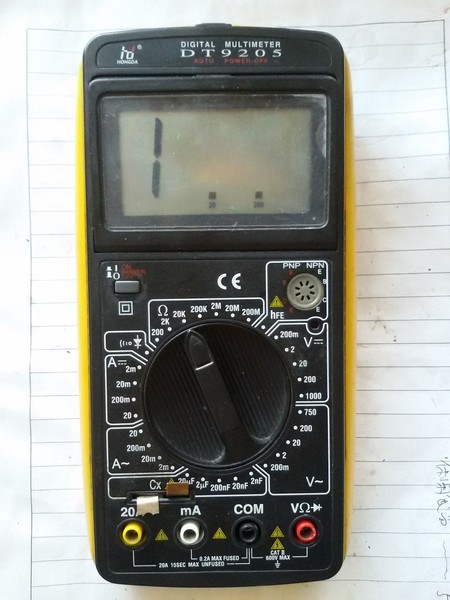

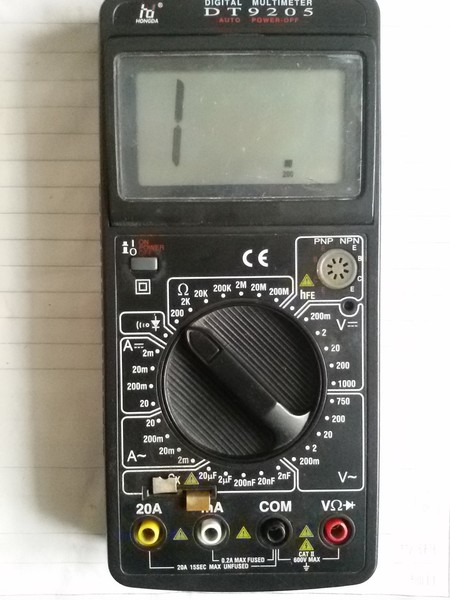

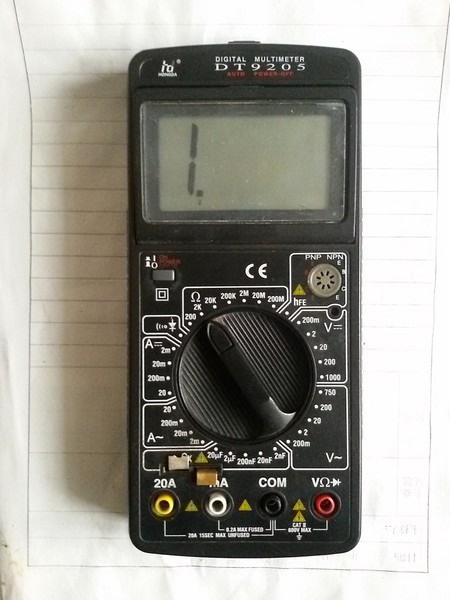

200欧档档位数值双显示。

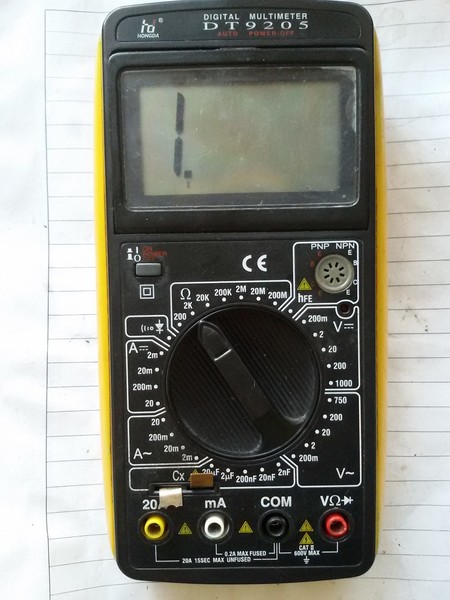

2K档档位数值显示正常。

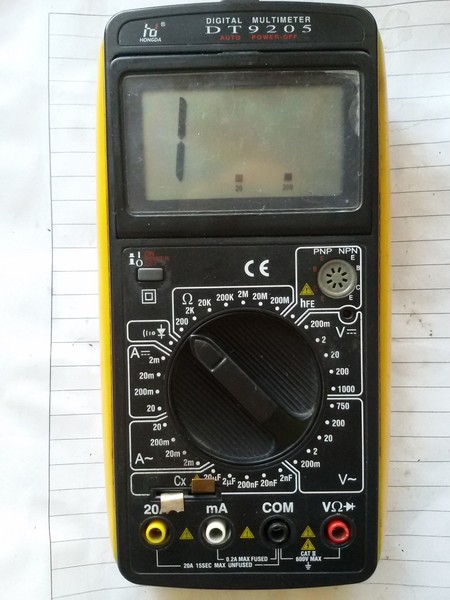

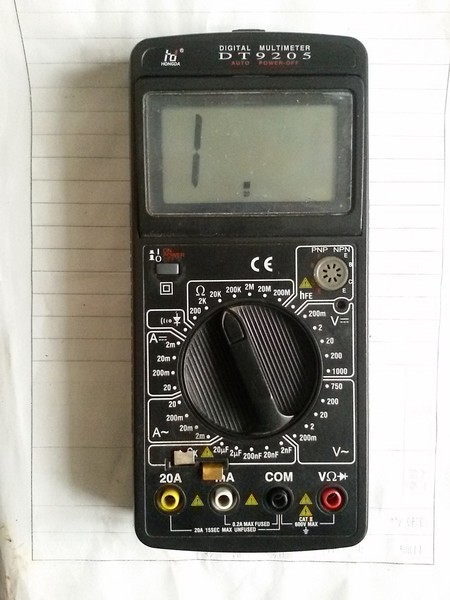

20K档档位数值双显示.

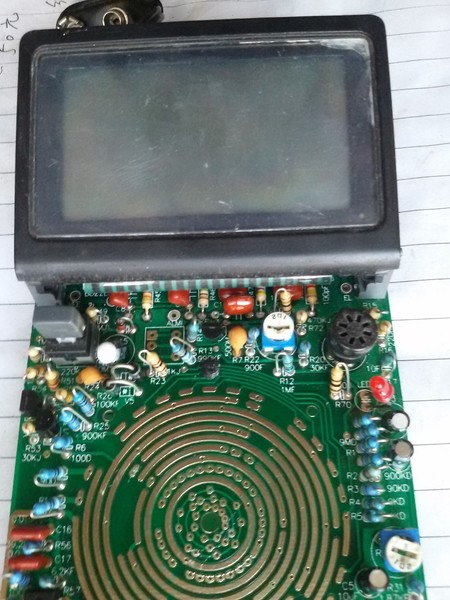

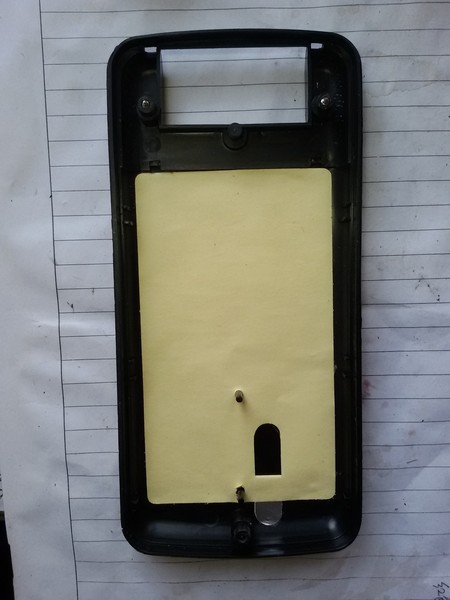

拆机PCB板。

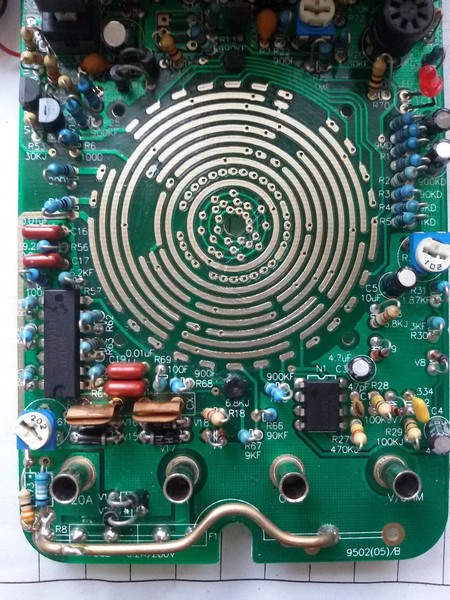

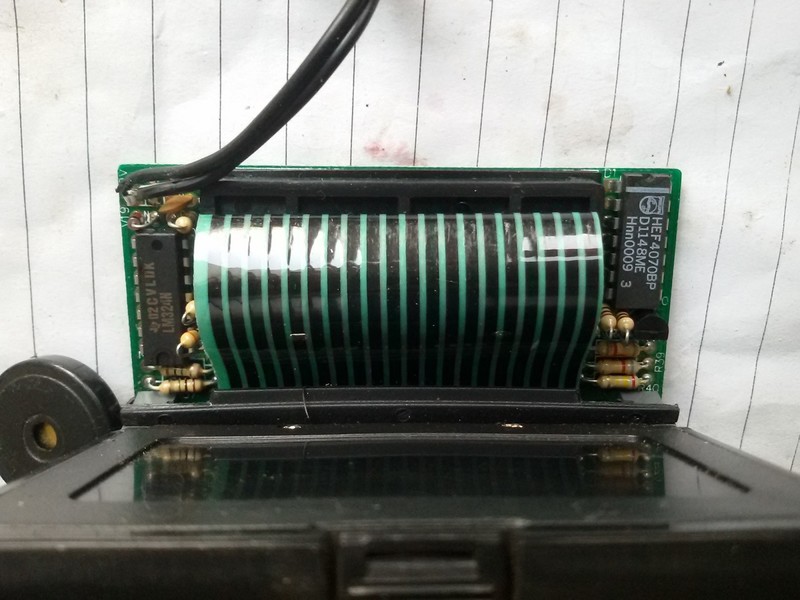

PCB板上部两个IC.

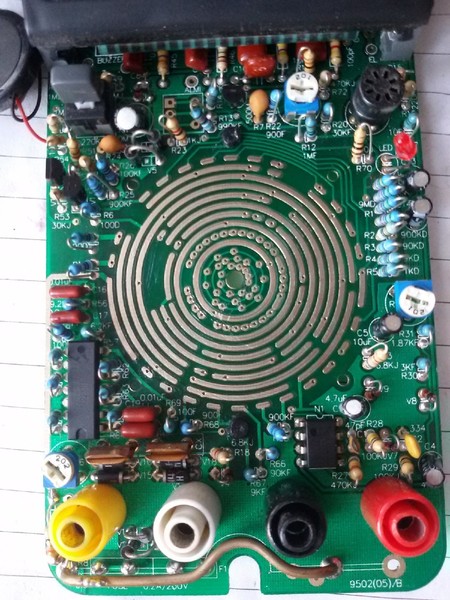

表笔插座焊在PCB板上。

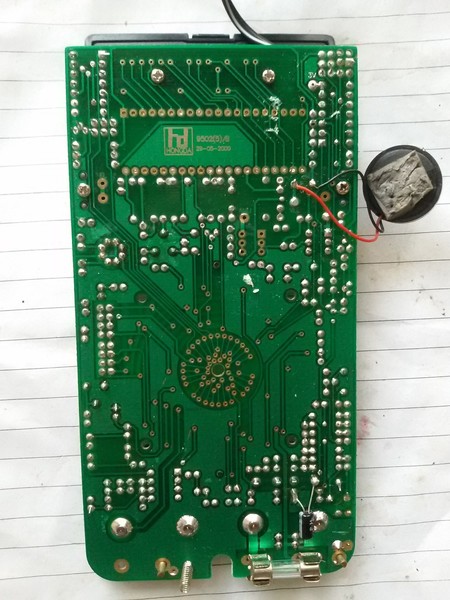

PCB板背面。

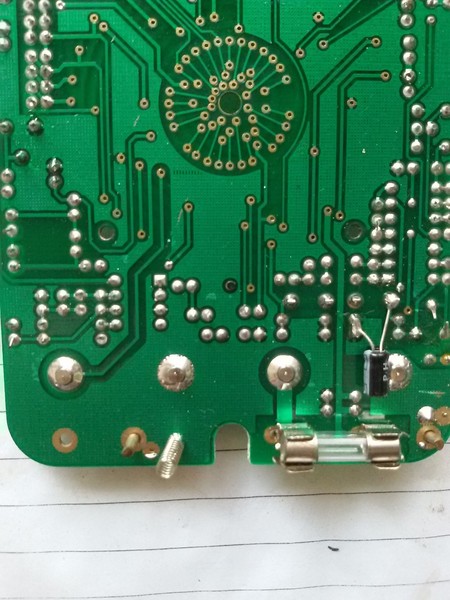

PCB板背面表笔插座焊的厚实。

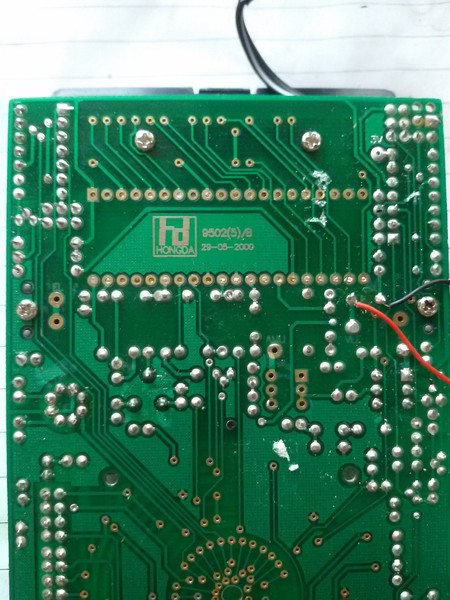

PCB板背面上部。

**************************************************************

**************************************************************

*************************************************************

**************************************************************

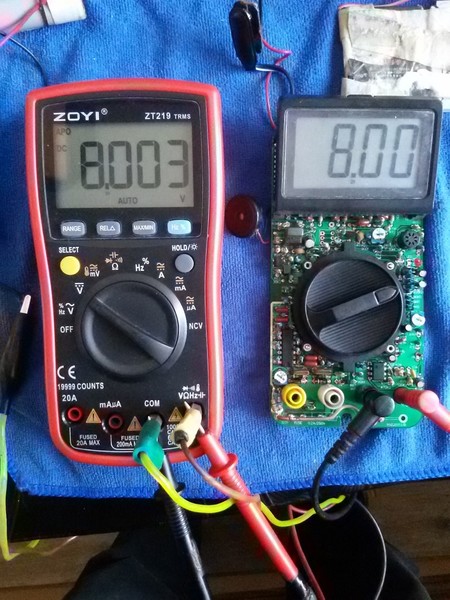

与219比对8V电压。

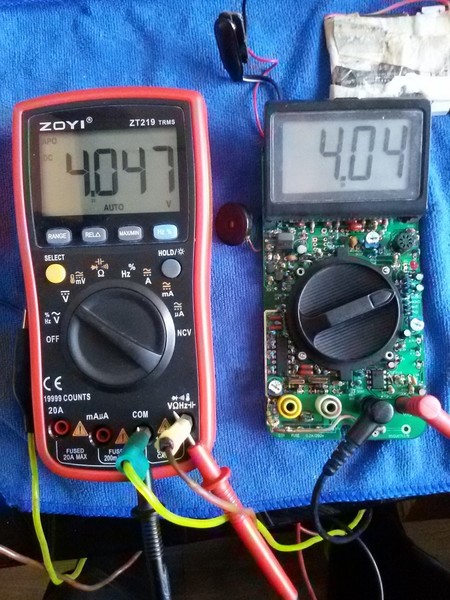

与219比对4V电压.

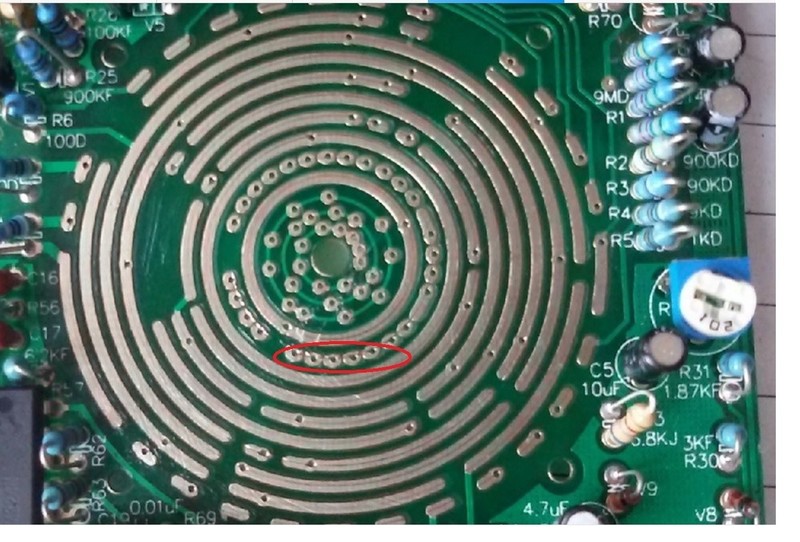

触点明显相连，涂油有什么用，上刀刻吧。见你的图红圈内等。

在8提示该退休了

wgsd 发表于 2018-10-28 11:28
触点明显相连，涂油有什么用，上刀刻吧。见你的图红圈内等。

谢指教，那么画红圈的那环中别的小触点也是管档位数值的吗？

刘大大 发表于 2018-10-28 11:54
在8提示该退休了

这表平时用用显示快，还挺准的可以的。

勇闯沙滩 发表于 2018-10-28 12:16
谢指教，那么画红圈的那环中别的小触点也是管档位数值的吗？

这一圈都是。

wgsd 发表于 2018-10-28 12:44
这一圈都是。

谢谢了，马上进行处理。

wgsd 发表于 2018-10-28 12:44
这一圈都是。

各档显示正常，完美解决。

勇闯沙滩 发表于 2018-10-28 12:22
这表平时用用显示快，还挺准的可以的。

表的内心是这周扒皮天天要我干活我都70高龄了

刘大大 发表于 2018-10-28 18:27
表的内心是这周扒皮天天要我干活我都70高龄了

表的内心（想的）是：这周扒皮天天要我干活，我都70高龄了。

是这意思吧？这表2000年的好像。没有烧过及修过确实好用。

勇闯沙滩 发表于 2018-10-28 19:35
表的内心（想的）是：这周扒皮天天要我干活，我都70高龄了。

是这意思吧？这表2000年的好像。没有烧过及 ...

可以了  该退休了

刘大大 发表于 2018-10-29 08:31
可以了  该退休了

你的胜利86C速度比这表快吗？四位半的显示还是要慢些的。

勇闯沙滩 发表于 2018-10-29 09:01
你的胜利86C速度比这表快吗？四位半的显示还是要慢些的。

86c已经送人了  太多了玩不来   测试速度一般般

居然是硬芯

无极 发表于 2018-10-31 19:29
居然是硬芯

说错了，是牛屎的。但牛屎是在一小块PCB板上的，然后做成7106硬芯规格的大小，焊在主板留的焊盘上。这样做如果换7106很方便，不用铲牛屎了，用电烙铁拖焊几秒就可以解决。

老当力壮，退休k就可惜了

心梦在 发表于 2018-11-13 06:05
老当力壮，退休k就可惜了

人生规律：老了就得安度晚年，心态要好喜欢什么就玩一玩，玩这个对大脑好的，尤其健康向上的网站，提高素质.技术，互相学习共同提高。

这个问题，我以前就说过的，是转盘定位槽磨损导致定位不准造成的

fslichong 发表于 2018-11-13 22:44
这个问题，我以前就说过的，是转盘定位槽磨损导致定位不准造成的

这回知道了是八卦盘铜箔磨损导致的，但是磨损后铜箔拉长或铜屑在两个铜箔之间有连接是主要原因。通过这次修理还知道了：一般表的档位数值标识，体现在八卦盘位置，是在八卦盘里圈的几个最小的挨着最近的铜箔，这就很容易磨损造成连接。
