想DIY个恒流源遇到问题

[复制链接]
发表于 2020-12-22 11:01:00 来自手机 | 显示全部楼层
关键是图1用电位器做负载电阻,会不稳定。
发表于 2020-12-22 11:02:30 来自手机 | 显示全部楼层
万一电位器调到0的话,317性命难保。
发表于 2020-12-22 11:04:39 | 显示全部楼层
海纳百川丶弎 发表于 2020-12-22 10:34
图1图2各自有什么优缺点、区别在哪呢?我怎么感觉除了电容大小不一样,其它没什么呢(主要我是不大懂) ...

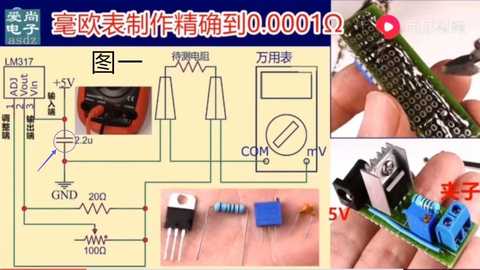

图一用的是外接5V电源(当然也可接3.6V电池),取电源的范围大些,电阻接在电源负端。

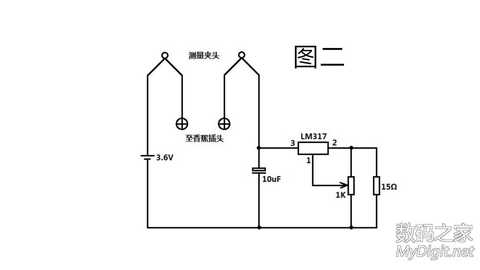

图二用的是电池(当然电池也可换接5V电源),电阻接在电源正端。
两种电路都一样,所谓的图二好就是用电池比电网电源干净些(干扰小,如果是线性电源处理好都一样),就这个毫欧表没有那么明显的影响,再说两种都路都一样,自己换用一下电源和电池看看有什么区别就是了。
 楼主| 发表于 2020-12-22 11:45:39 | 显示全部楼层
本帖最后由 海纳百川丶弎 于 2020-12-22 11:50 编辑

两种方案的电源都打算用锂电池,如果用图1方案(电容改用10uf的),电源用18650单节(4V左右)或二串、三串(8V、12V左右)供电可以吧,没什么问题吧?
发表于 2020-12-22 12:36:36 | 显示全部楼层
海纳百川丶弎 发表于 2020-12-22 11:45
两种方案的电源都打算用锂电池,如果用图1方案(电容改用10uf的),电源用18650单节(4V左右)或二串、三串 ...

电容大没问题,而且大比小好。单节电池勉强能用(和制造厂家有关),因为该电路输出1.25V电压,一般LM317要有3V的压降,电源就要等于高于4.25V,所以用两节电池较好。
发表于 2020-12-22 12:46:46 | 显示全部楼层
LM317具有短路、过压、过流、过热等保护功能,如果你担心电位器调到极端电流过大,可以在电位器端串连一个几欧的电阻限流。一般都不会烧,还有特意把调整脚与输出脚短路用的,就是用317的最大保护限流。
发表于 2020-12-22 13:07:06 | 显示全部楼层
学习了,谢谢分享
发表于 2020-12-23 14:26:25 | 显示全部楼层
一直在用(317加个电阻)
短稳定性可以
