用电桥测试电池内阻

[复制链接]
发表在  2021-2-26 13:16:17  来自手机  | 显示全部楼层 | 阅读模式
电子综合
综合类别: DIY制作
综合电路分类: 其它
关键字: 四线测试夹具
本帖最后由 13912217676 于 2021-2-26 13:34 编辑

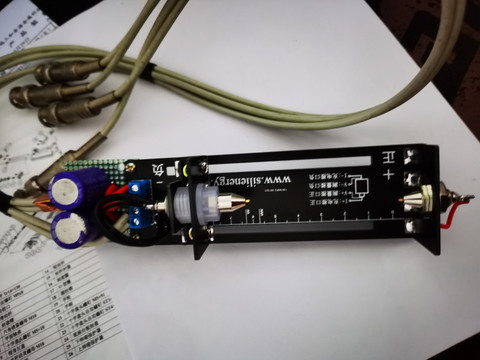

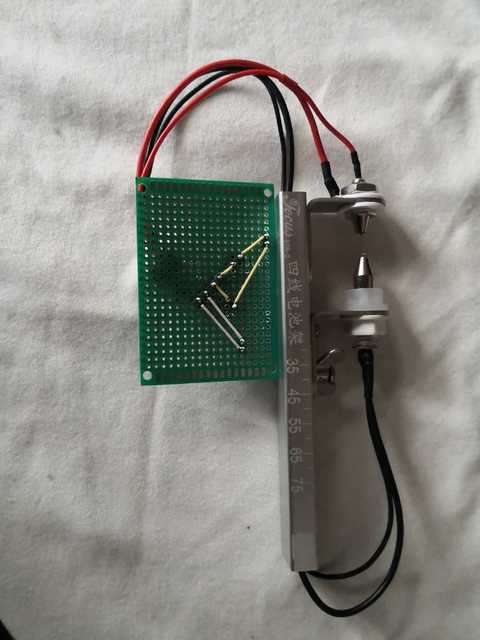

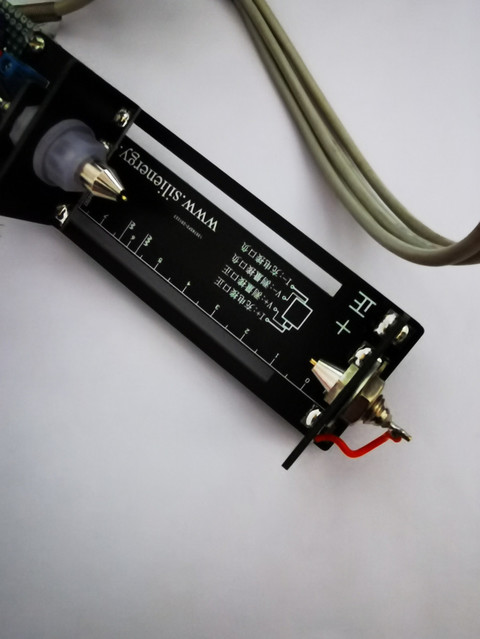

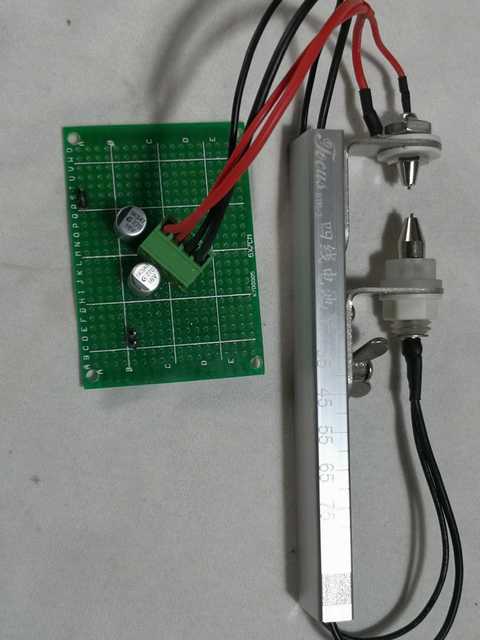

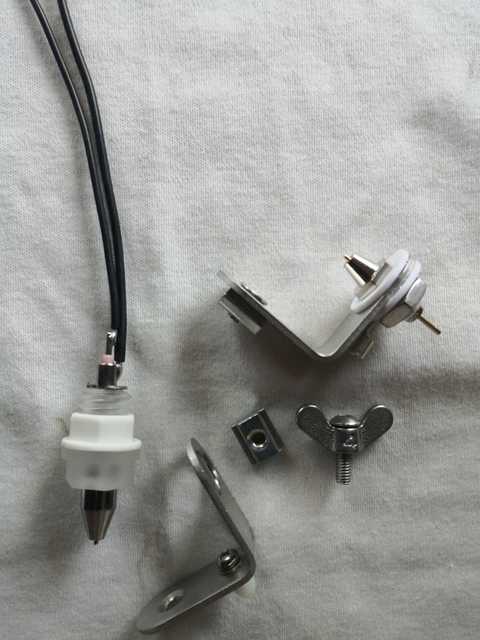

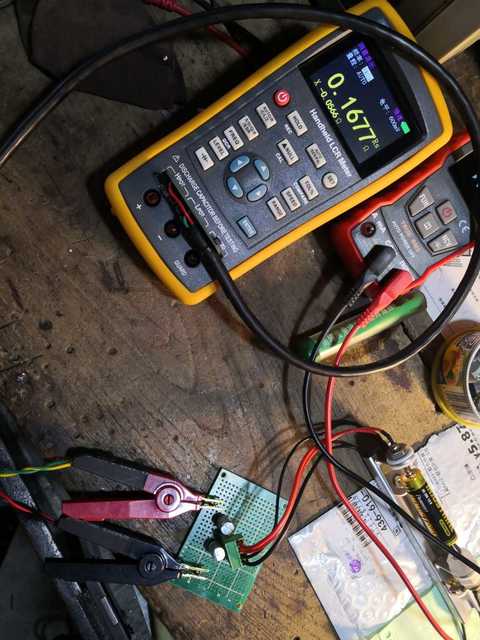

囊中羞涩,买了电池4线测试夹散件和洞洞板,组装起来用于测试电池内阻。

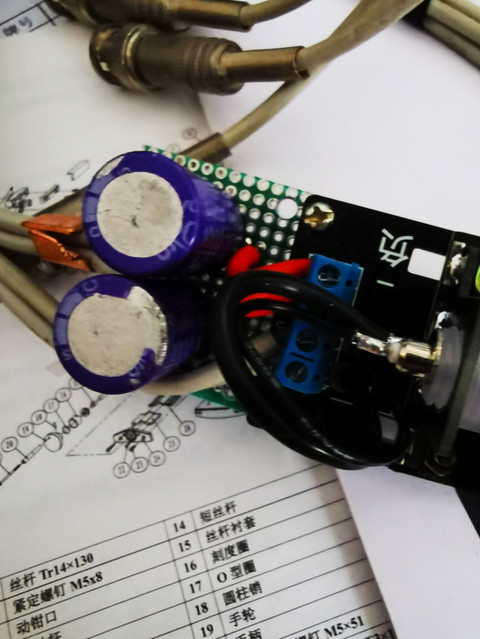

电容是工控主板上拆机的。用电桥筛选了两个ESR很低的16V270uF的固态电容。这种电容的优点是耗损低高频特性好。低ESR和高额定纹波电流。

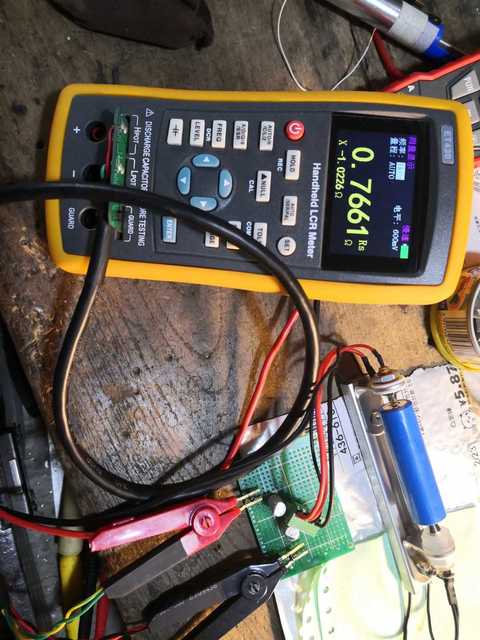

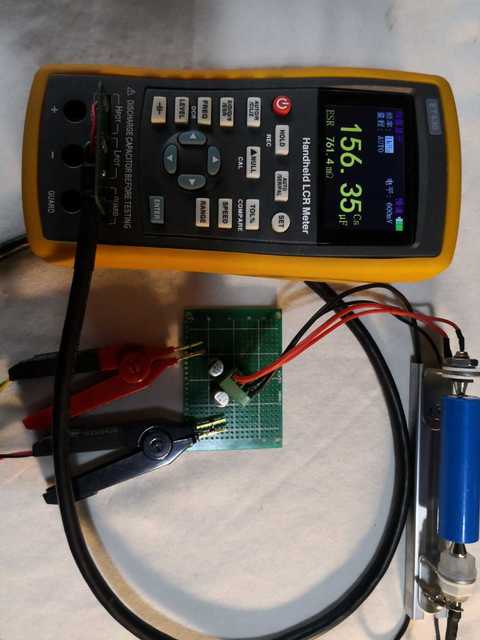

试着测试了一个接近报废的18650电池和一个新的碱性干电池。
因为没有专业的电池测试仪比对内阻,也不知道测试值准不准。但定性分析还是足够了。 IMG_20210224_110037.jpg
已有1人评分金钱 仪表币 理由
43545 + 20 + 50 赞一个!

查看全部评分 总评分:金钱 +20  仪表币 +50

发表于 2021-2-26 14:01:11  来自手机  | 显示全部楼层
友情提醒:测试前应将裸板上的4个针脚充分短路放电,以防烧毁电桥。确定无电压后方可接入电桥。按理说通过镉直电容后是不会有直流电压存在的,但我用万用表测量后确实是有3.7V,短路放电后就没有了
发表于 2021-2-26 14:41:51  来自手机  | 显示全部楼层
本帖最后由 勇闯沙滩 于 2021-2-27 07:15 编辑

经常测各种电池,没有专用测试仪内阻测试,就是将就了几十年。
发表于 2021-2-26 15:37:06  来自手机  | 显示全部楼层
这电桥不错啊
发表于 2021-2-26 16:01:17  | 显示全部楼层

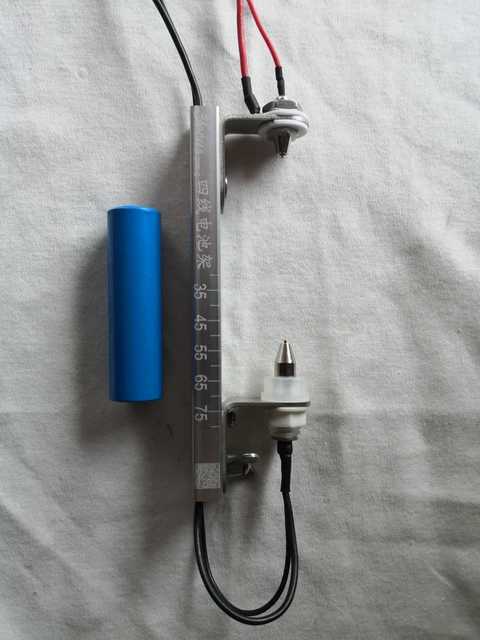

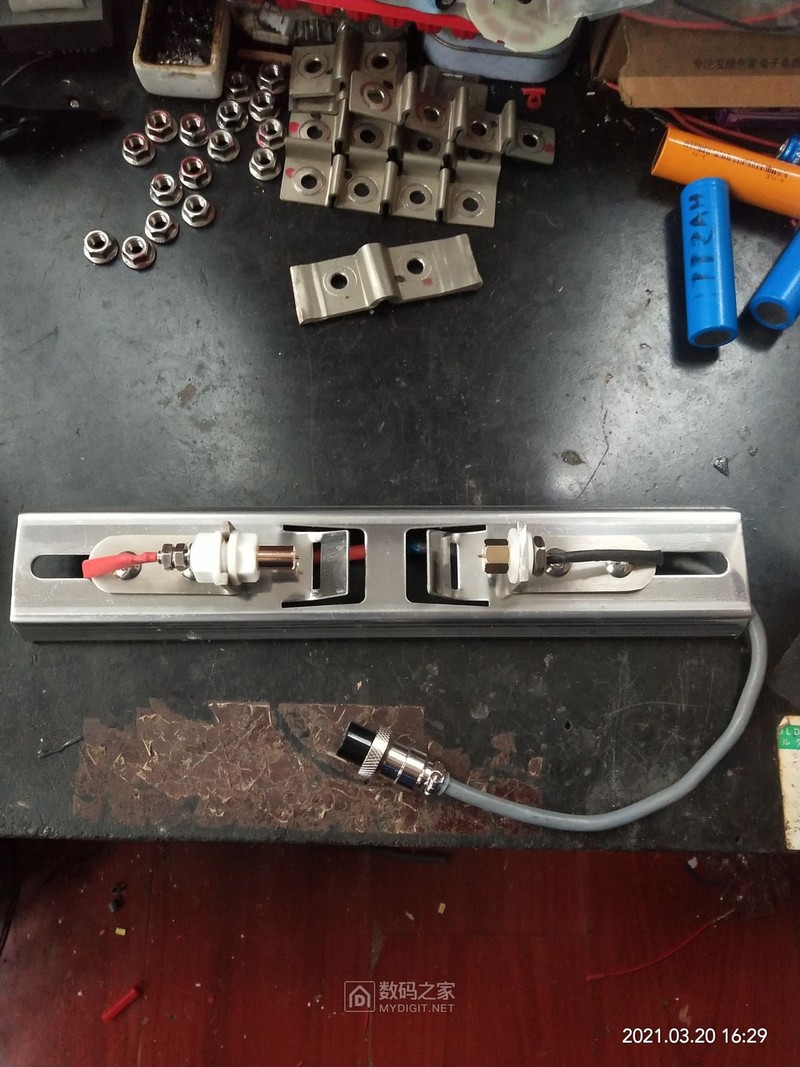

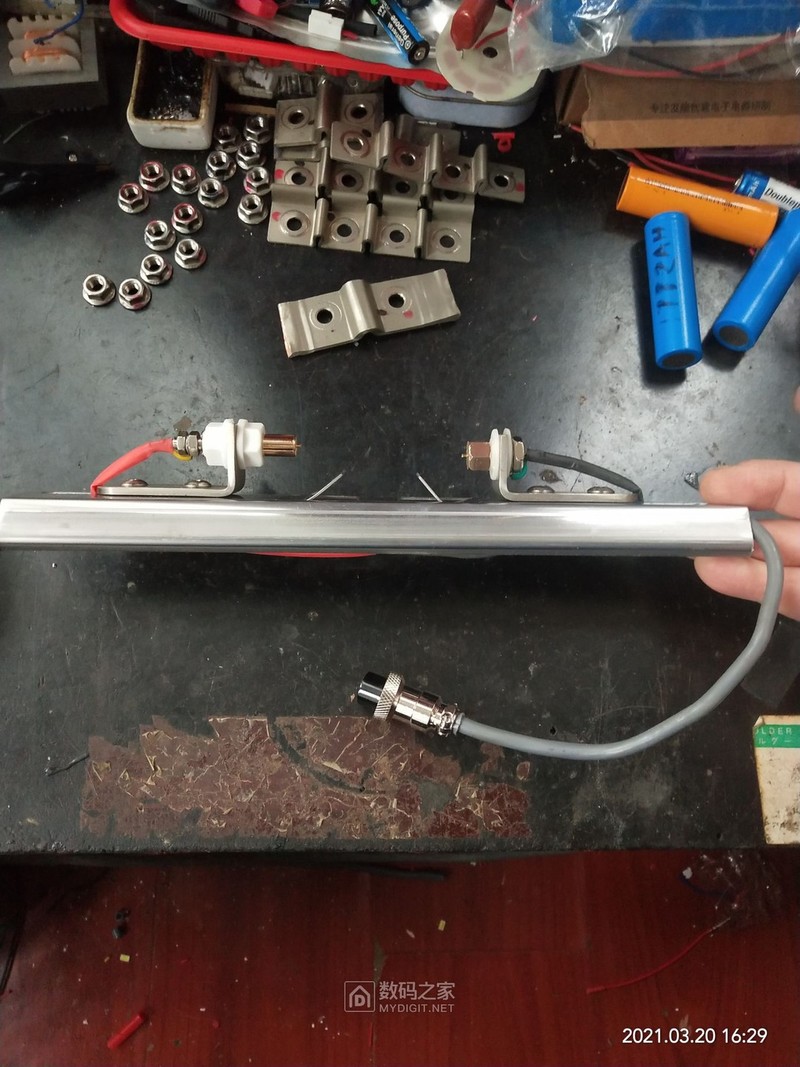

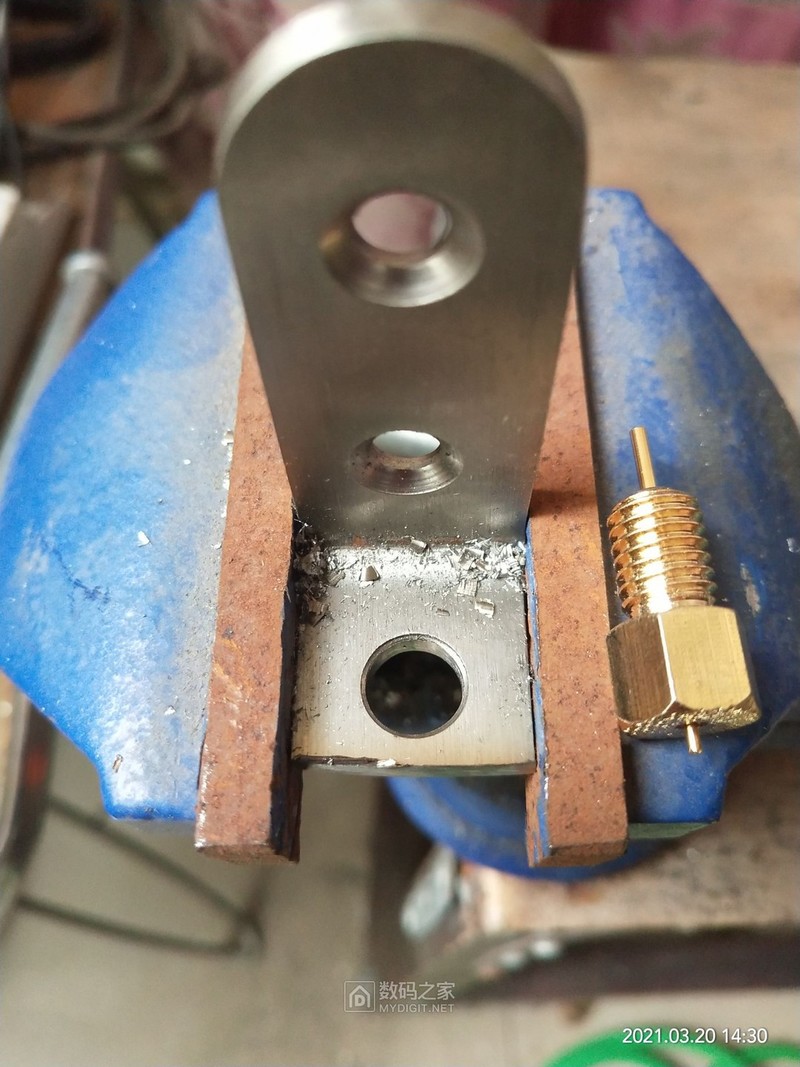

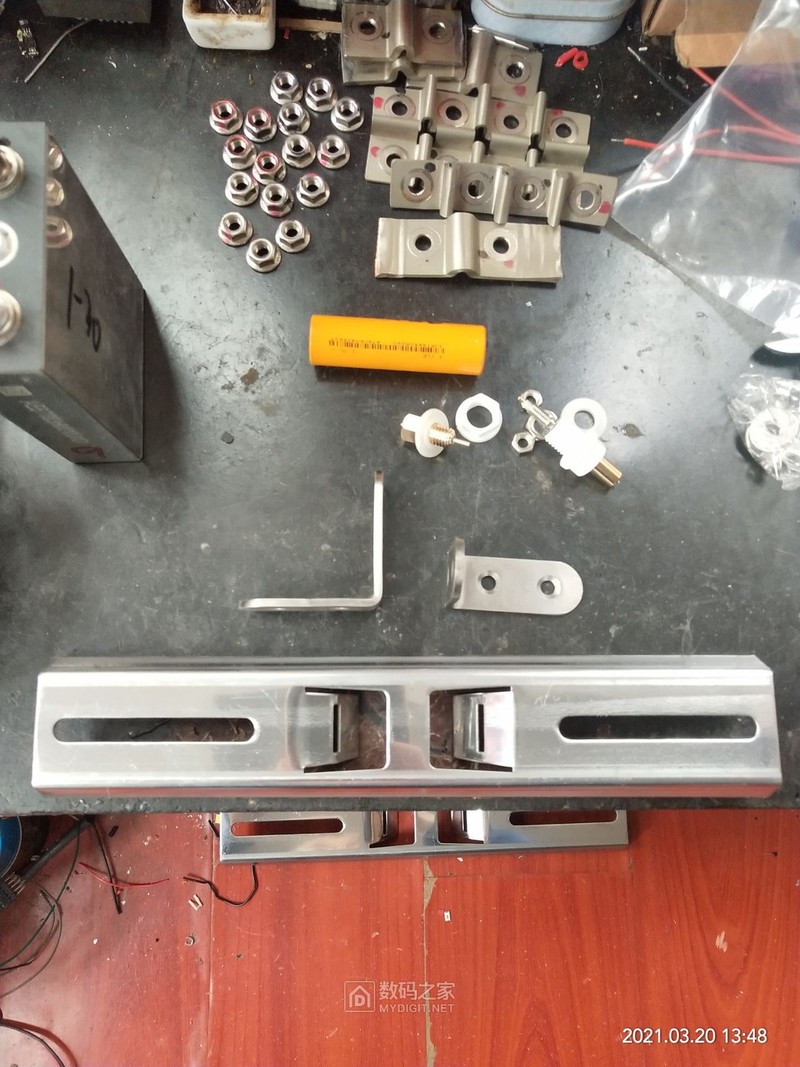

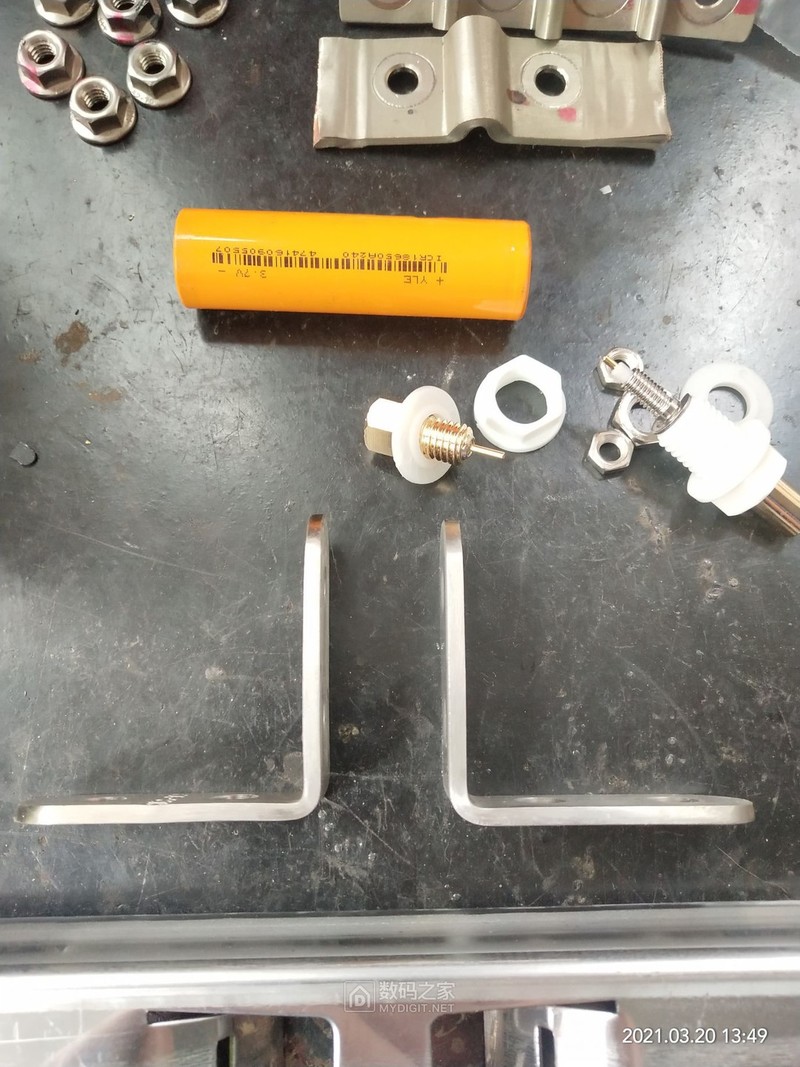

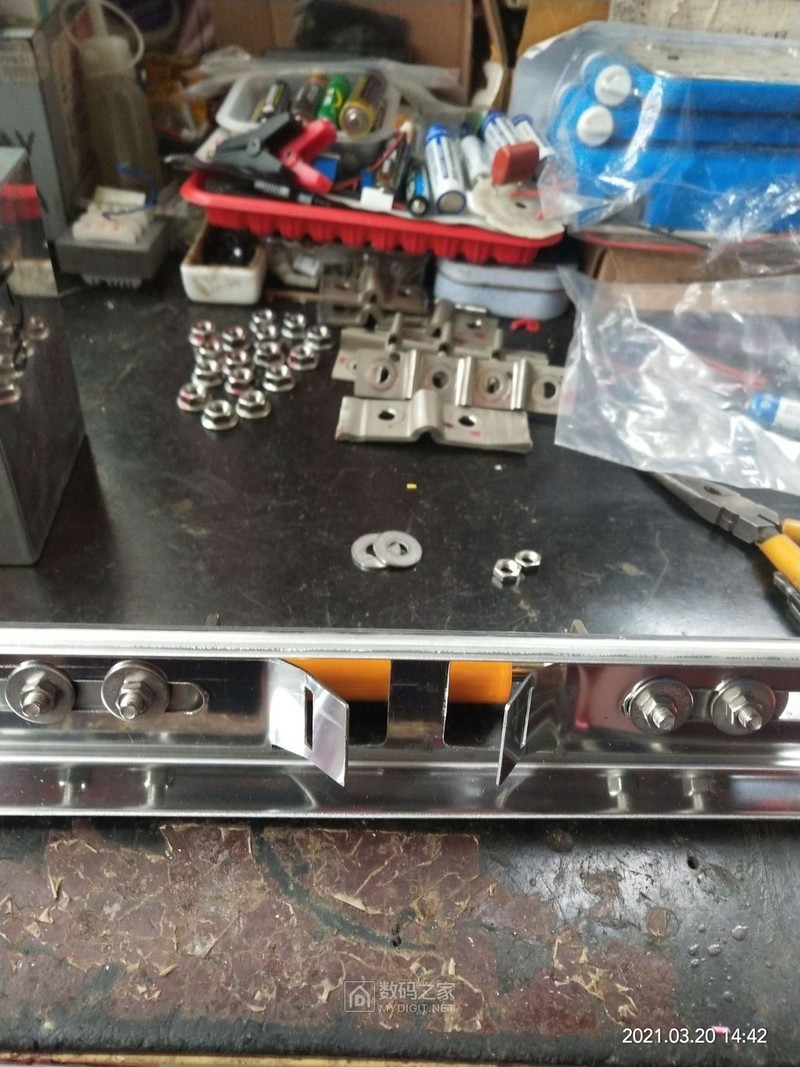

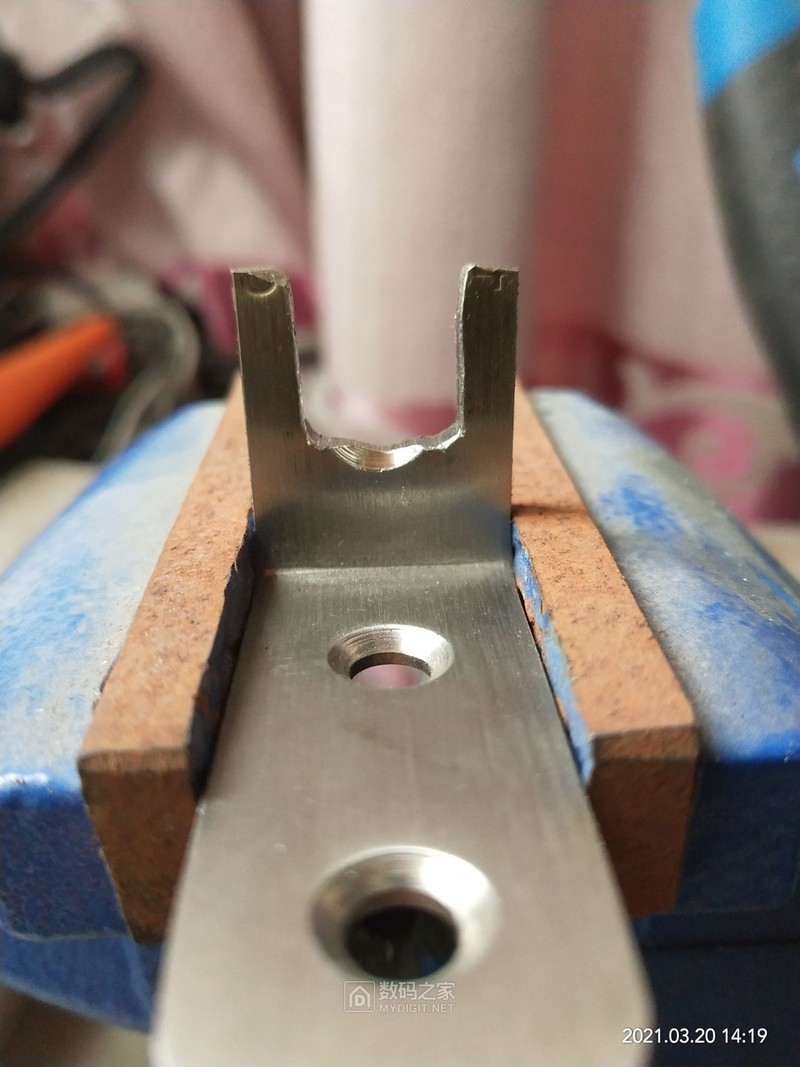

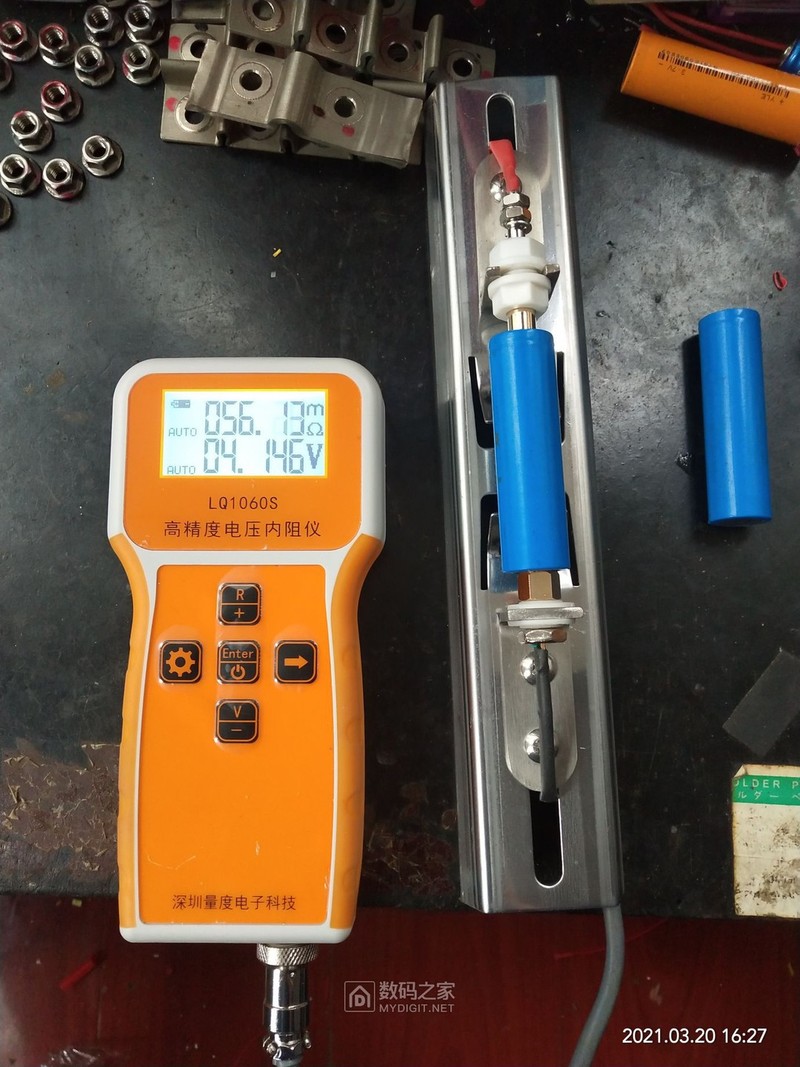

我也整有一个,四线电池夹



发表于 2021-2-26 16:51:52  来自手机  | 显示全部楼层
光速飞行 发表于 2021-2-26 16:01
我也整有一个,四线电池夹

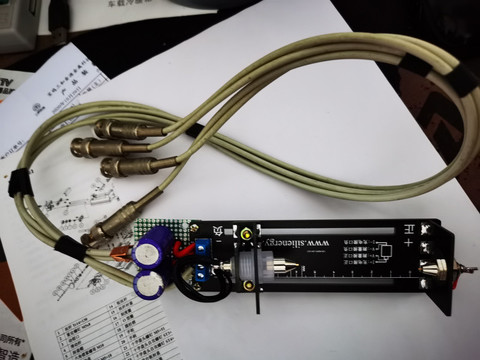

老师将洞洞板和测试夹整合在一起了,很不错
发表于 2021-2-26 18:18:38  | 显示全部楼层
电池夹具多钱一套啊?
发表于 2021-2-26 18:41:33  来自手机  | 显示全部楼层
wgsd 发表于 2021-2-26 18:18
电池夹具多钱一套啊?

19.9+运费5=24.9
发表于 2021-2-26 18:46:25  来自手机  | 显示全部楼层
hc061218 发表于 2021-2-26 15:37
这电桥不错啊

谈不上好。最高测试频率100KHZ。对我来说基本够用了
发表于 2021-2-26 20:01:14  来自手机  | 显示全部楼层
13912217676 发表于 2021-2-26 18:46
谈不上好。最高测试频率100KHZ。对我来说基本够用了

手持,100K不低了,而且比安捷伦啥的好,四线的
