众仪ZT-Y更换电压基准

发表于：2021-1-2 14:05:36 6613
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZY-Y

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 13912217676 于 2021-1-2 14:07 编辑

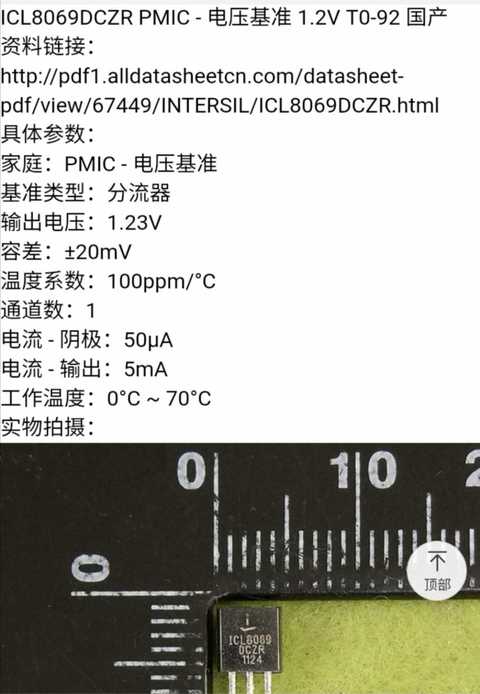

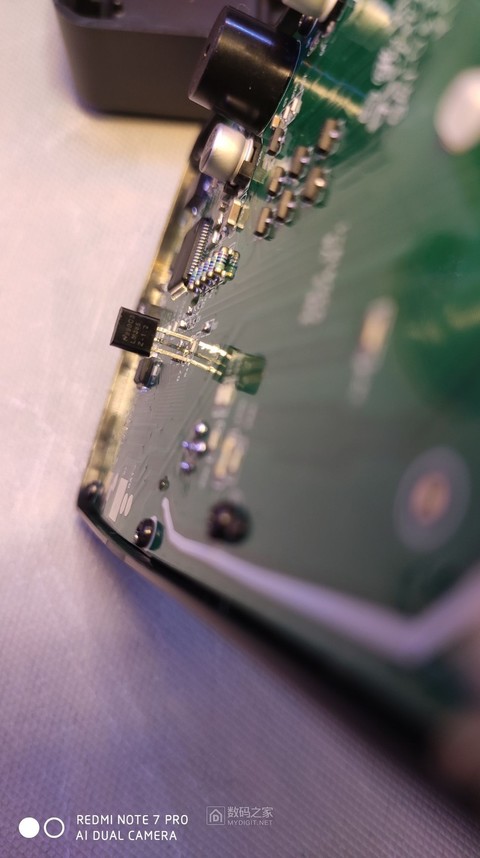

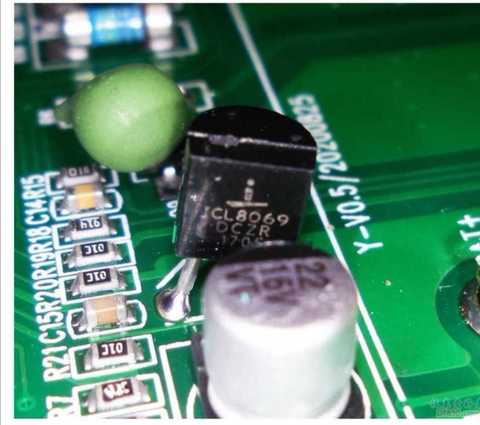

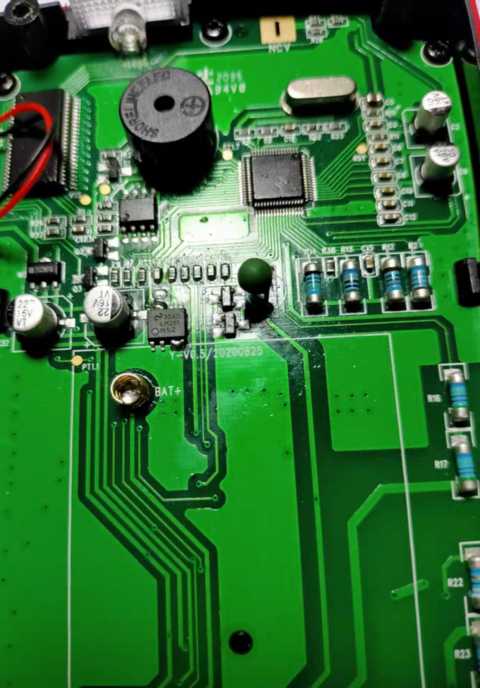

跟风入手一台众仪ZT-Y。抛开诸多优点不说，网上都有很多测评。实际使用以后并不像传说中的那样尽如人意。当初看中它的小巧玲珑和测试速度而买的，还有就是对反显表的好奇。到手后发现反显却是个硬伤，室外强光下根本无法看清。加上尾数一直跳来跳去很是不爽。拆开试着换了电压基准，尾数稳定了许多。不像之前那样跳来跳去的了，至少还是能够接受。用的是德州仪器的LM285-1.2替换了原机的ICL8069
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

13912217676 楼主     数字巨人 2021-1-2 14:15:23

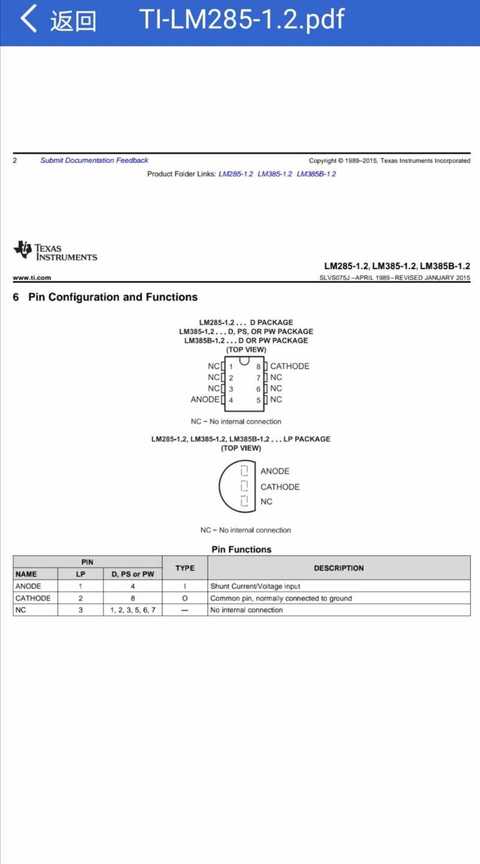

附上德州仪器LM285Y引脚资料
以下程序自动插入未在内容中添加的图片或附件
2021-1-2 14:15:23 回复
ksj197706 数字大师 2021-1-2 14:47:31

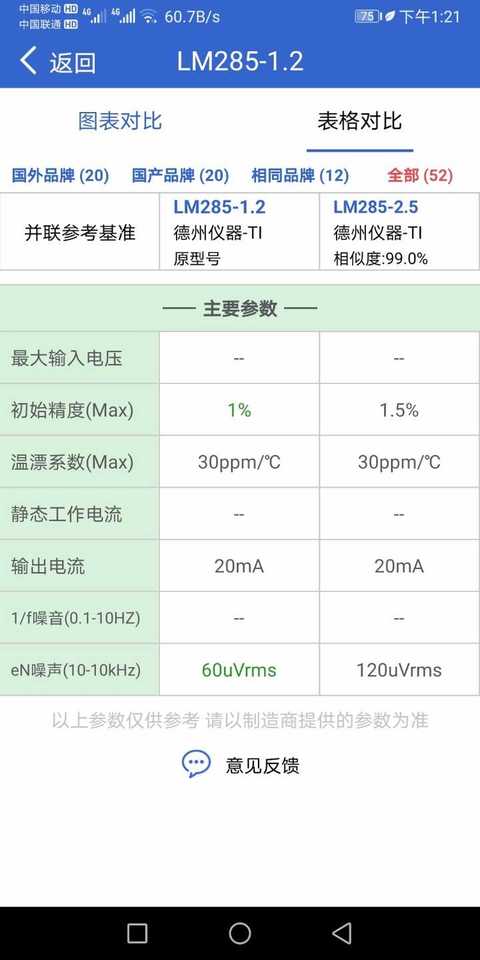

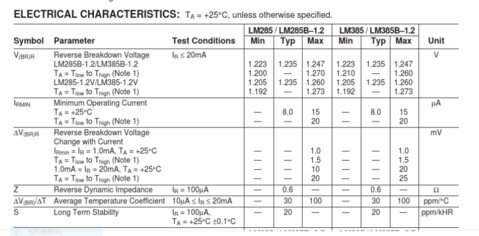

lm285看了下参数与ut39e+使用的385差不多，换上应该改善不少
以下程序自动插入未在内容中添加的图片或附件
2021-1-2 14:47:31 回复
kyhwhb 数字大神 2021-1-2 14:56:26
就是说尾数跳来跳去与基准有直接关系吧
2021-1-2 14:56:26 回复
wgh1027 数字大神 2021-1-2 15:30:25
换了怎么校准呢
2021-1-2 15:30:25 回复
wgsd 数字大神 2021-1-2 17:45:42
我手中的ZT-X、ZT-Y温漂都小于8069的指标，所以没有换基准（手中有MAX6190A）。更换基准表要重新校准，而且要之前测试表的温漂和基准的温漂，再与新基准温漂对比，看新基准温漂是否与表的芯片及分压电阻温漂互补，因厂家一般都会采用互补的器件，即降低了成本又提高性能。
2021-1-2 17:45:42 回复
hc061218 数字王者 2021-1-2 18:06:30
跳跟基准有很大关系？不是太差的基准应该影响不大吧，8069好多表都用，也没见都跳啊
2021-1-2 18:06:30 回复
喜欢就好 数字精灵 2021-1-2 19:35:46
学习了，谢谢分享！
2021-1-2 19:35:46 回复
13912217676 楼主     数字巨人 2021-1-2 21:16:04
wgsd 发表于 2021-1-2 17:45
我手中的ZT-X、ZT-Y温漂都小于8069的指标，所以没有换基准（手中有MAX6190A）。更换基准表要重新校准，而且 ...

说的有道理。这样改可能会破坏原来元件的温漂互补。有空再来测试一下修改前后的温漂影响。
2021-1-2 21:16:04 回复
13912217676 楼主     数字巨人 2021-1-2 21:31:07
巍巍兴安 发表于 2021-1-2 14:56
就是说尾数跳来跳去与基准有直接关系吧

我也说不清到底是不是。就像瞎猫碰上死耗子，懵的{:9005:}
2021-1-2 21:31:07 回复
13912217676 楼主     数字巨人 2021-1-2 21:37:15
hc061218 发表于 2021-1-2 18:06
跳跟基准有很大关系？不是太差的基准应该影响不大吧，8069好多表都用，也没见都跳啊   ...

我是瞎碰的嘿嘿
2021-1-2 21:37:15 回复
13912217676 楼主     数字巨人 2021-1-2 22:42:11
wgh1027 发表于 2021-1-2 15:30
换了怎么校准呢

暂时没有校准。这种单片机万用表我也不会校准。但对比换之前和以后电压值基本一样。只是尾数稳定了许多
2021-1-2 22:42:11 回复
hc061218 数字王者 2021-1-3 08:37:57
13912217676 发表于 2021-1-2 21:37
我是瞎碰的嘿嘿

这个也不一定，这种级别的基准，有不稳定的也是难免的，很多ZT-Y尾数都跳一个字，有跳的慢的，有的可能跳的频繁点。有改善就好
2021-1-3 08:37:57 回复
wgh1027 数字大神 2021-1-3 09:20:20
不会校准就贸然换基准，厉害
2021-1-3 09:20:20 回复
乐在其中110 数字精灵 2021-1-3 23:52:28
6楼说的有道理，学习了。
2021-1-3 23:52:28 回复
dmlcn 数字奇才 2021-1-11 11:23:10
本帖最后由 dmlcn 于 2021-1-11 11:38 编辑

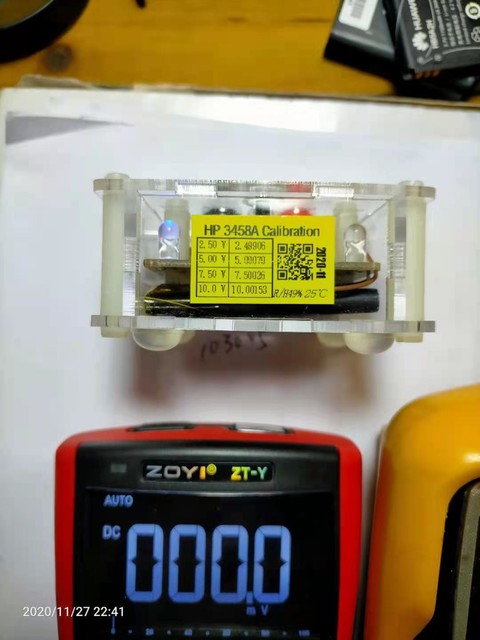

手里有AD584LH，短接校准点，校准电压DC档5V就可以了。电压档误差可以达到0.05%。
以下程序自动插入未在内容中添加的图片或附件
2021-1-11 11:23:10 回复
13912217676 楼主     数字巨人 2021-1-12 22:51:32
dmlcn 发表于 2021-1-11 11:23
手里有AD584LH，短接校准点，校准电压DC档5V就可以了。电压档误差可以达到0.05%。 ...

谢谢回复！向您学习了！
2021-1-12 22:51:32 回复
