F117电阻档各档的恒流输出电流

发表于：2021-12-12 23:42:53 4951
万用表
主题类别: 实测（简单)
仪表品牌: 福禄克（Fluke）
显示方式: 6000字
型号或关键字: FLUKE 117

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
测量F117电阻档各档的恒流输出电流

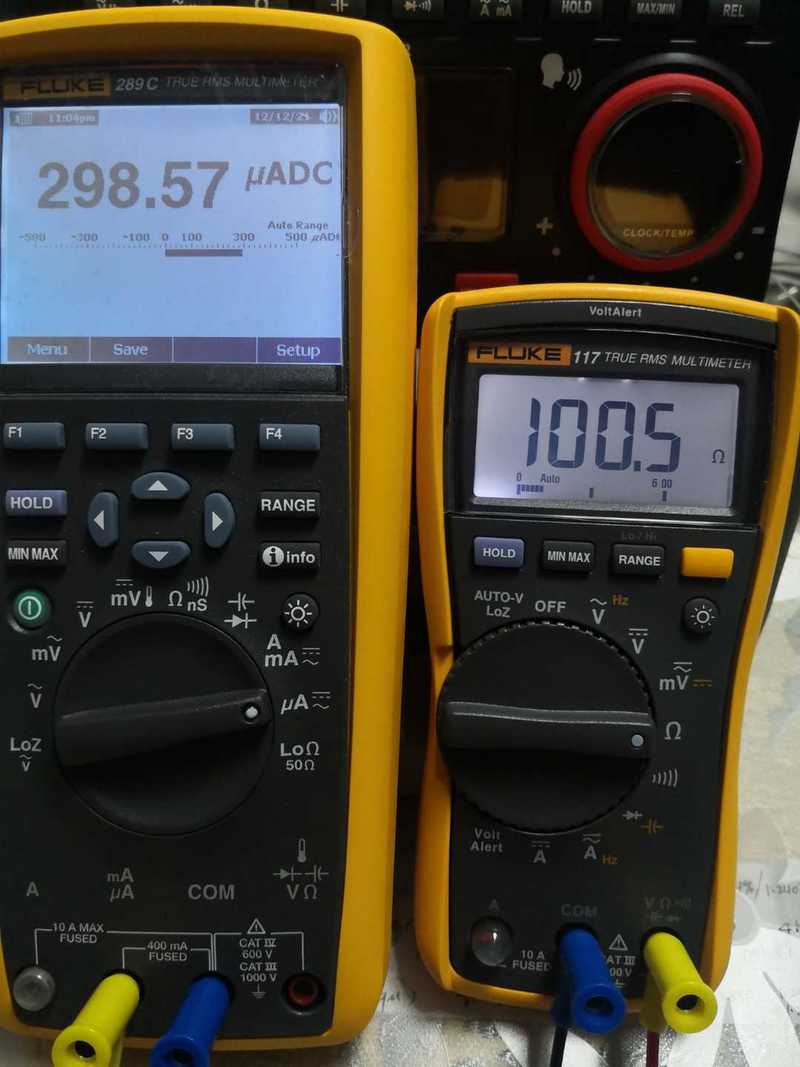

600Ω---300uA

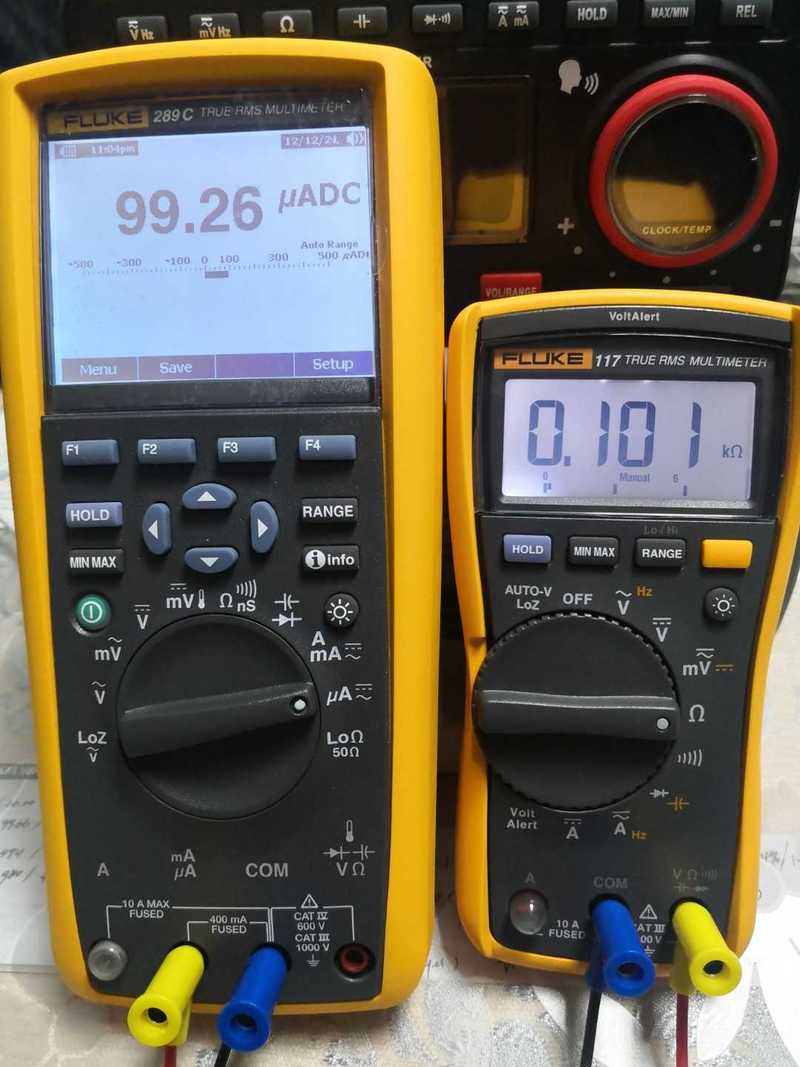

6KΩ---100uA

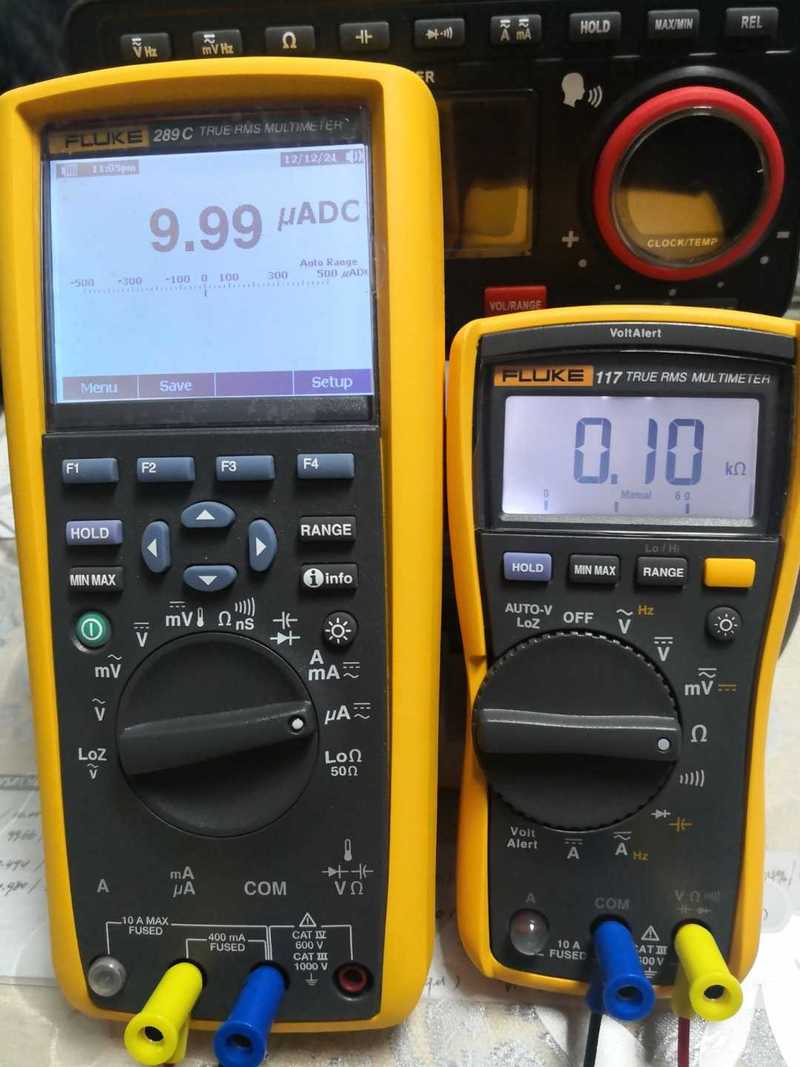

60KΩ---10uA

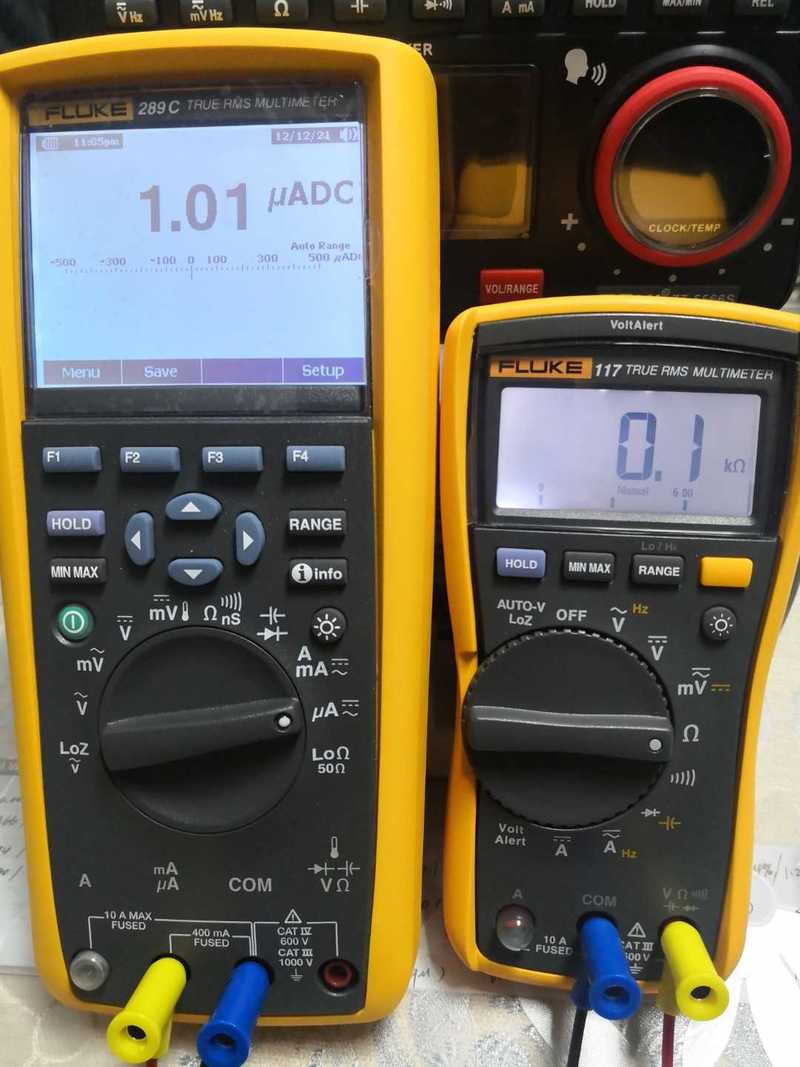

600KΩ---1uA

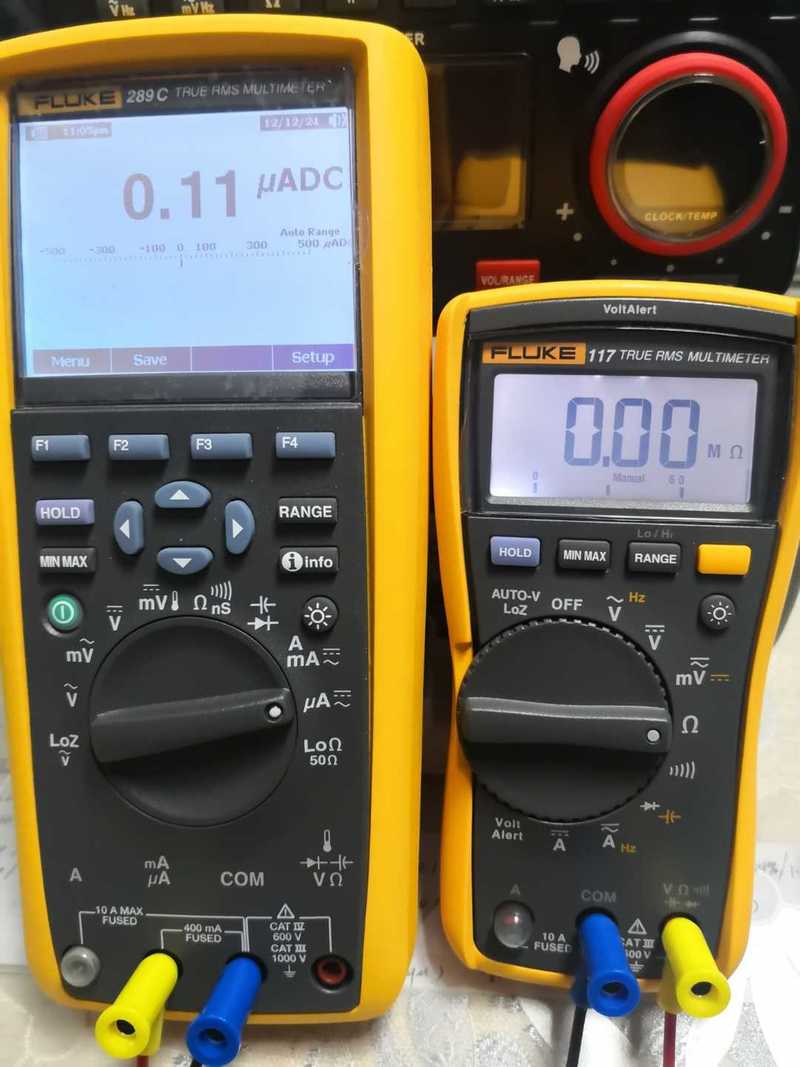

6MΩ---0.1uA

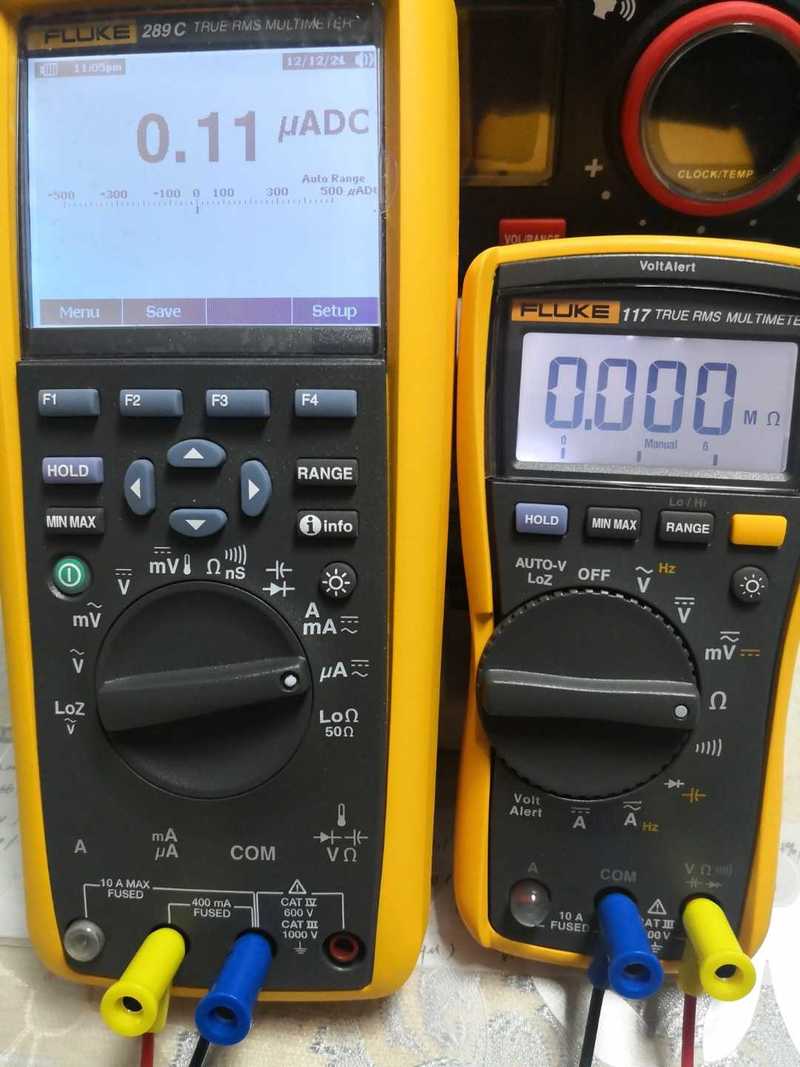

60MΩ---0.1uA






#117C#Fluke#福禄克
收藏
送赞
分享

相关帖子

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（27）

不羁的风yb 数字精灵 2021-12-12 23:47:42
表不错，横流怎么理解？
2021-12-12 23:47:42 回复
表述 数字精灵 2021-12-13 08:35:29
感觉117设计的外形不错。
2021-12-13 08:35:29 回复
wgh1027 数字大神 2021-12-13 10:18:26
测个600Ω电阻看看是不是还是300μA？
2021-12-13 10:18:26 回复
散淡021 数字大神 2021-12-13 11:32:56
黄皮大多是恒流的
好处是开路高、坏处也是开路高

应该同档位测个短路和满量程电流吧？
2021-12-13 11:32:56 回复
mvwz24029819 数字精灵 2021-12-13 15:53:58
谢谢分享
2021-12-13 15:53:58 回复
勇闯沙滩 数字大神 2021-12-13 19:09:13
谢谢分享。
2021-12-13 19:09:13 回复
13912217676 楼主     数字巨人 2021-12-14 09:00:23
wgh1027 发表于 2021-12-13 10:18
测个600Ω电阻看看是不是还是300μA？

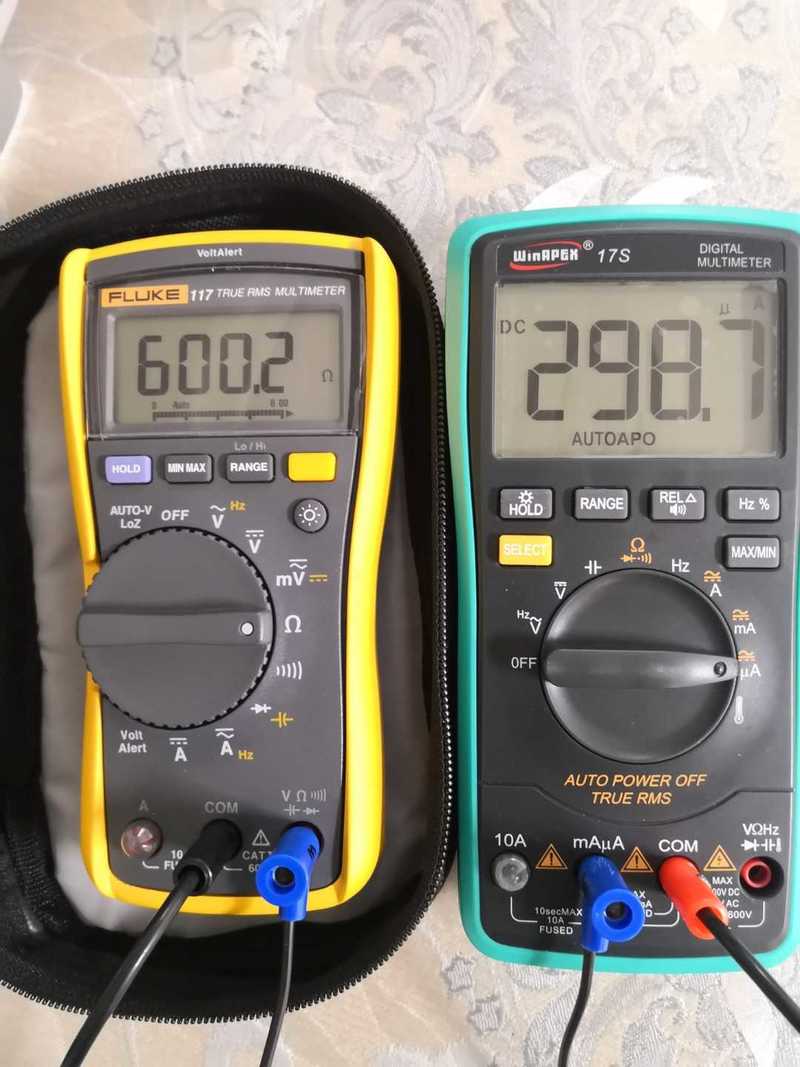

绿色表uA档内阻100Ω，用可调电位器调一个500Ω，串联得出600Ω
2021-12-14 09:00:23 回复
佳维 数字精灵 2021-12-14 09:15:24
感谢分享
2021-12-14 09:15:24 回复
13912217676 楼主     数字巨人 2021-12-14 10:07:13
散淡021 发表于 2021-12-13 11:32
黄皮大多是恒流的
好处是开路高、坏处也是开路高

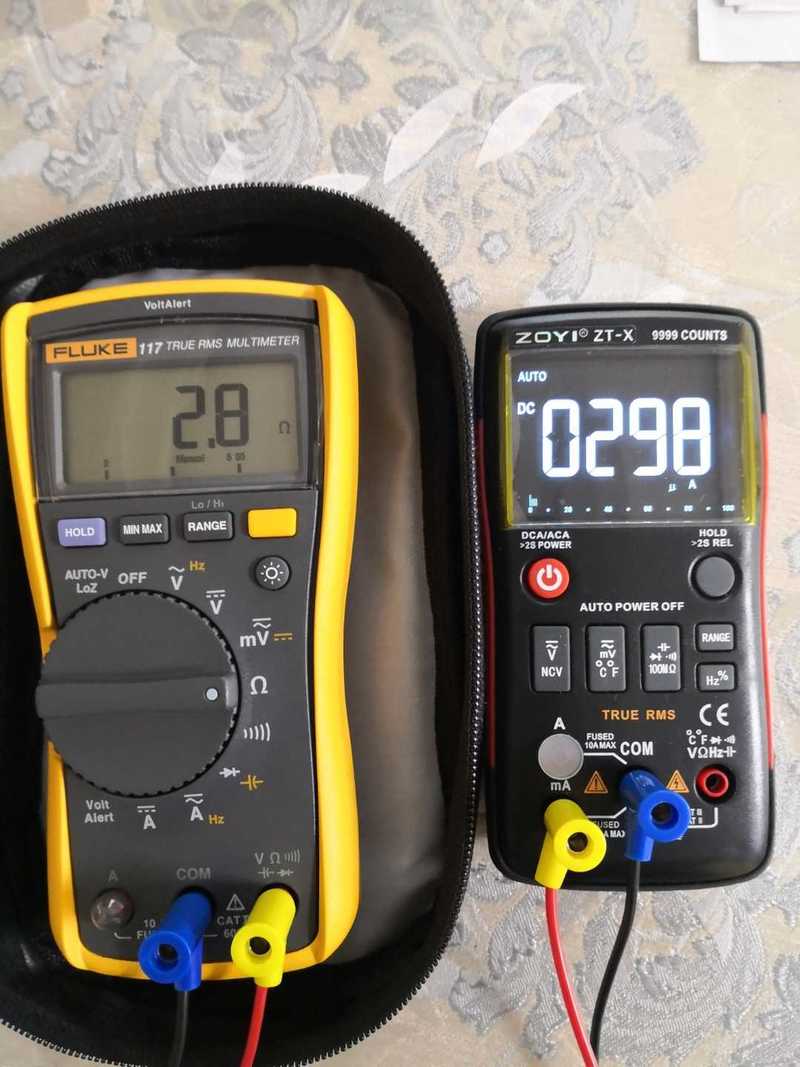

ZT-X表uA档内阻较小，基本接近短路了，拿X表来测短路电流。600Ω量程的短路电流和满量程电流均约300uA
以下程序自动插入未在内容中添加的图片或附件
2021-12-14 10:07:13 回复
zhangwj98 数字精灵 2021-12-14 12:47:48
验证，电阻档恒流
2021-12-14 12:47:48 回复
wgh1027 数字大神 2021-12-14 20:07:48
13912217676 发表于 2021-12-14 09:00
绿色表uA档内阻100Ω，用可调电位器调一个500Ω，串联得出600Ω

哈哈还真的是恒流
2021-12-14 20:07:48 回复
wgh1027 数字大神 2021-12-14 20:08:27
谢谢分享哦
2021-12-14 20:08:27 回复
wgh1027 数字大神 2021-12-15 23:03:27
空载电压是多少呢
2021-12-15 23:03:27 回复
散淡021 数字大神 2021-12-16 14:33:00
13912217676 发表于 2021-12-14 10:07
ZT-X表uA档内阻较小，基本接近短路了，拿X表来测短路电流。600Ω量程的短路电流和满量程电流均约300uA ...

谢谢

恒流
2021-12-16 14:33:00 回复
13912217676 楼主     数字巨人 2021-12-16 20:11:57
wgh1027 发表于 2021-12-15 23:03
空载电压是多少呢

空载电压520mV
2021-12-16 20:11:57 回复
wgh1027 数字大神 2021-12-16 20:54:31
13912217676 发表于 2021-12-16 20:11
空载电压520mV

这么低？！
2021-12-16 20:54:31 回复
wgh1027 数字大神 2021-12-16 20:55:08
还真不错嘛
2021-12-16 20:55:08 回复
13912217676 楼主     数字巨人 2021-12-16 21:03:37
wgh1027 发表于 2021-12-16 20:54
这么低？！

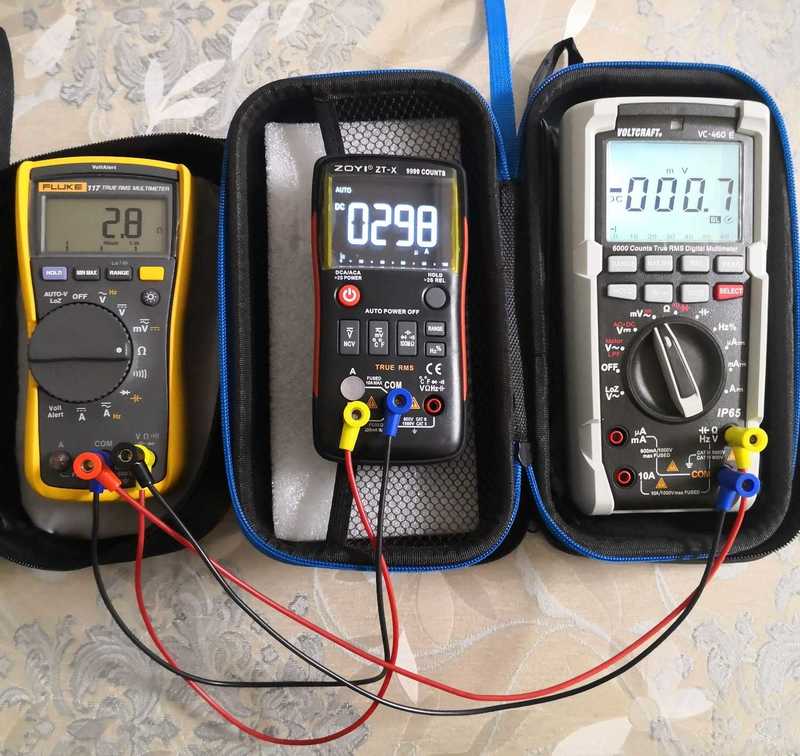

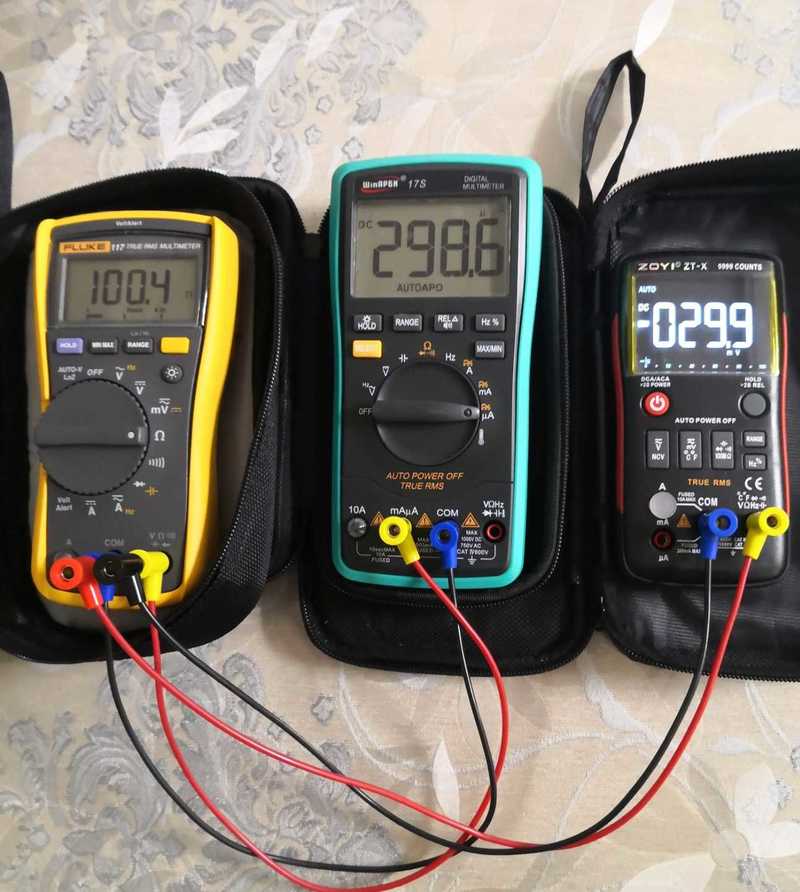

给你看看短路电压和100Ω电压，有点不可思议
2021-12-16 21:03:37 回复
wgh1027 数字大神 2021-12-16 22:15:06
测量具体电阻的电压是可以算得出来的。
2021-12-16 22:15:06 回复
