自制5端开尔文测试夹

*发表于：2020-12-8 19:37:12* 5088 来自手机 · 发表于：2020-12-8 19:37:12

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 13912217676 于 2020-12-8 19:39 编辑

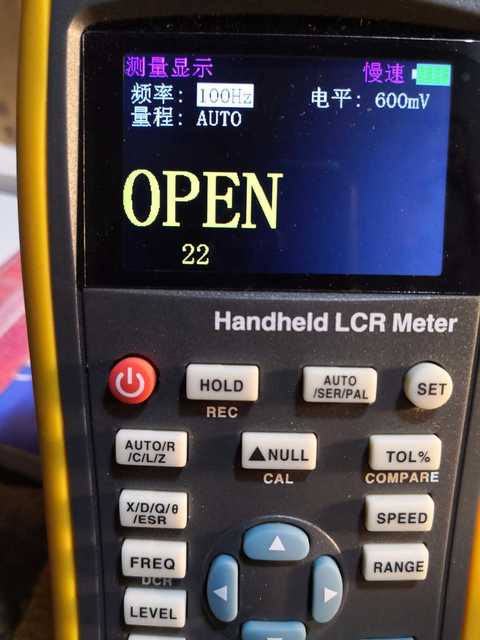

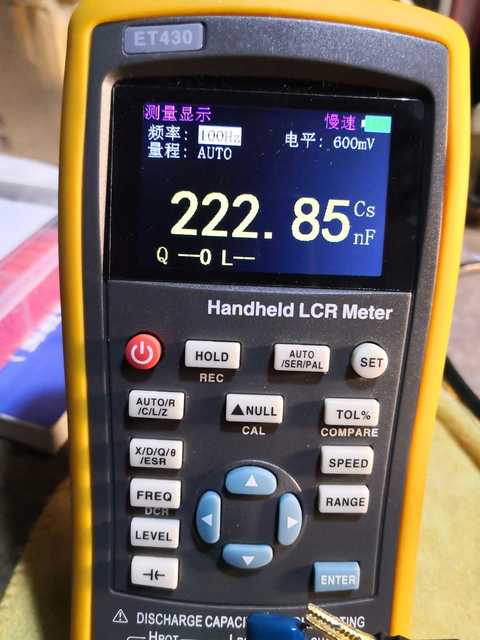

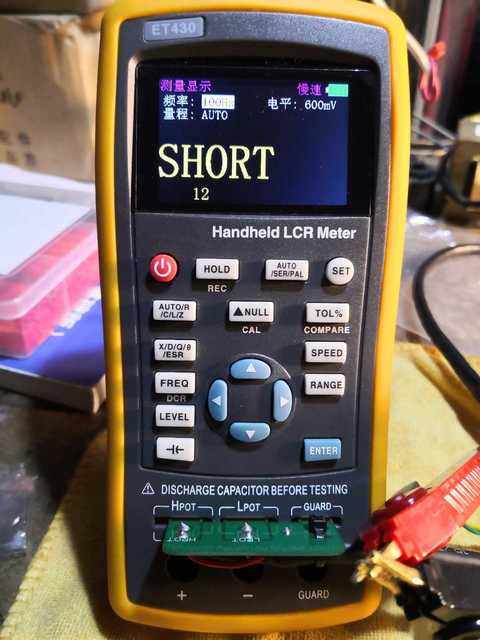

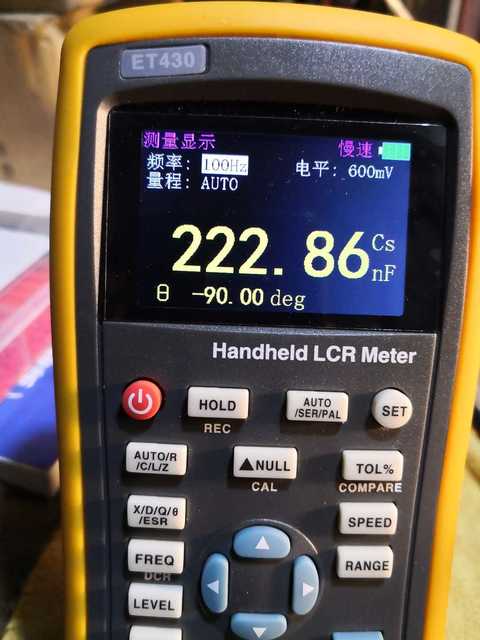

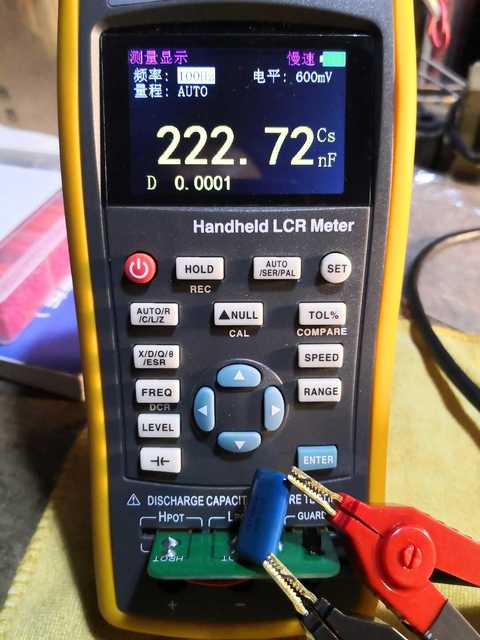

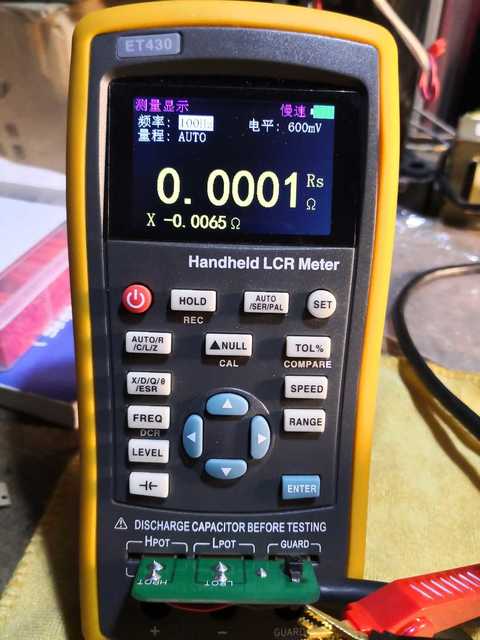

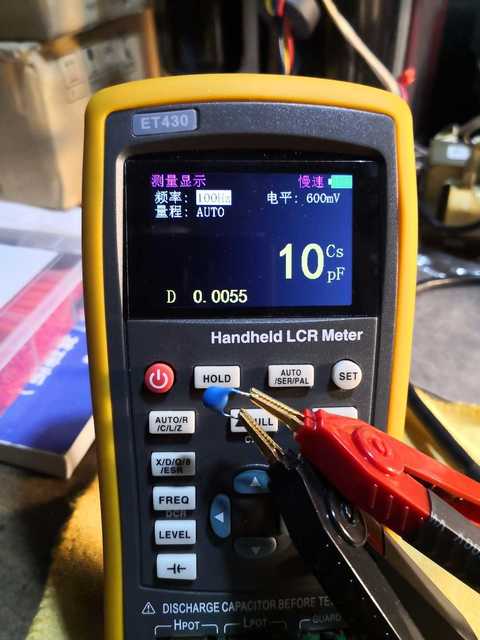

自制5端开尔文测试夹。开路、短路校正后，挑选了一只CBB电容。可谓精品。老机器里电路板上拆下来的，标称250V 220n。

hc061218 · 2020-12-8 21:12:11

测试频率低了点

13912217676 · 2020-12-8 21:39:57

hc061218 发表于 2020-12-8 21:12
测试频率低了点

是的。明天调到100Hz试下

13912217676 · 2020-12-8 21:41:41

hc061218 发表于 2020-12-8 21:12
测试频率低了点

是的。明天调到100KHz试下。

勇闯沙滩 · 2020-12-9 07:24:52

用的线外皮好像比较硬，不方便使用。

13912217676 · 2020-12-9 08:09:28

勇闯沙滩发表于 2020-12-9 07:24
用的线外皮好像比较硬，不方便使用。

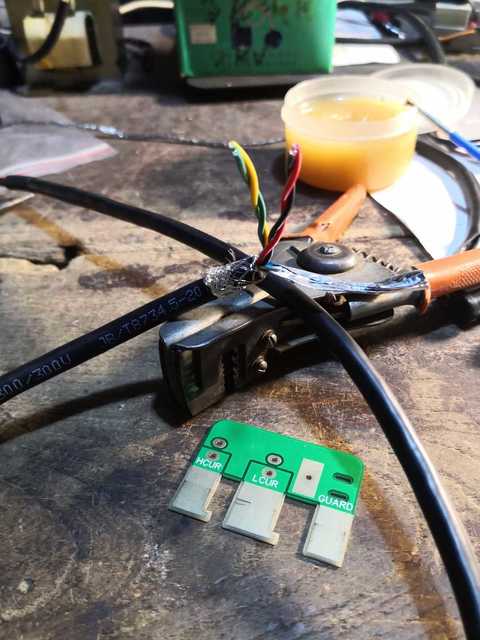

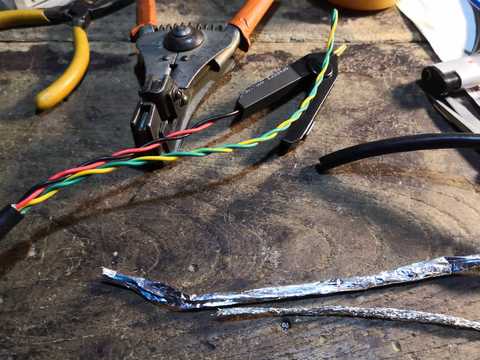

用的是4芯双绞高柔性屏蔽线，还是比较软的

ikevinchen · 2020-12-9 11:09:58

插电桥上的电路板能说下怎么做的吗

13912217676 · 2020-12-9 12:40:31

ikevinchen 发表于 2020-12-9 11:09
插电桥上的电路板能说下怎么做的吗

PCB板是用1.2mm双面覆铜板开的，两层之间有过孔，制样、印字、腐蚀、切割比较麻烦。你可以买成品双面覆铜板，用小刀刻一下也可以

ikevinchen · 2020-12-9 15:26:19

本帖最后由 ikevinchen 于 2020-12-9 15:28 编辑

13912217676 发表于 2020-12-9 12:40
PCB板是用1.2mm双面覆铜板开的，两层之间有过孔，制样、印字、腐蚀、切割比较麻烦。你可以买成品双面覆铜 ...

可以自己画图5元打板，上面用的什么元件啊

13912217676 · 2020-12-9 15:34:07

ikevinchen 发表于 2020-12-9 15:26
可以自己画图5元打板，上面用的什么元件啊

不需要如何元件

jy11 · 2020-12-9 18:59:26

这个夹子好贵！

13912217676 · 2020-12-9 19:19:16

jy11 发表于 2020-12-9 18:59
这个夹子好贵！

这个夹子原厂的要100+。没舍得买，自己组装了一个，不过插头上没有外壳

喜欢就好 · 2020-12-10 23:16:08

好手艺，谢谢分享

wgsd · 2020-12-15 14:24:39

我买的这种夹子用在台表上，夹口接触不好，可能有氧化膜。2817电桥带的夹子就没有接触问题，厂家可能是镀金的。

BG5CQV · 2020-12-19 10:06:47

那个板子镀金，还是喷锡工艺啊？

jy11 · 2021-3-29 15:49:19

13912217676 发表于 2020-12-9 19:19
这个夹子原厂的要100+。没舍得买，自己组装了一个，不过插头上没有外壳

能把 pcb 共享下，发下福利好么。

wgh1027 · 2021-7-8 23:33:14

还有5端的啊

13912217676 · 2021-7-9 00:56:00

wgh1027 发表于 2021-7-8 23:33
还有5端的啊

4线+屏蔽端

topsir · 2021-8-21 22:27:53

能看一下PCB板正反面照片吗？

jy11 · 2022-4-11 14:23:11

需要PCB板正反面照片!
