汉研语音万用表

[复制链接]
发表在  2021-3-21 17:05:38  来自手机  | 显示全部楼层 | 阅读模式
万用表评测
评测类型: 一般评测
仪表品牌: 其它品牌
评测技术项: 其它
仪表型号: 汉研 WinAPGX 17S
显示字数: 6000字
体积分类: 手持式
本帖最后由 13912217676 于 2021-3-23 18:50 编辑

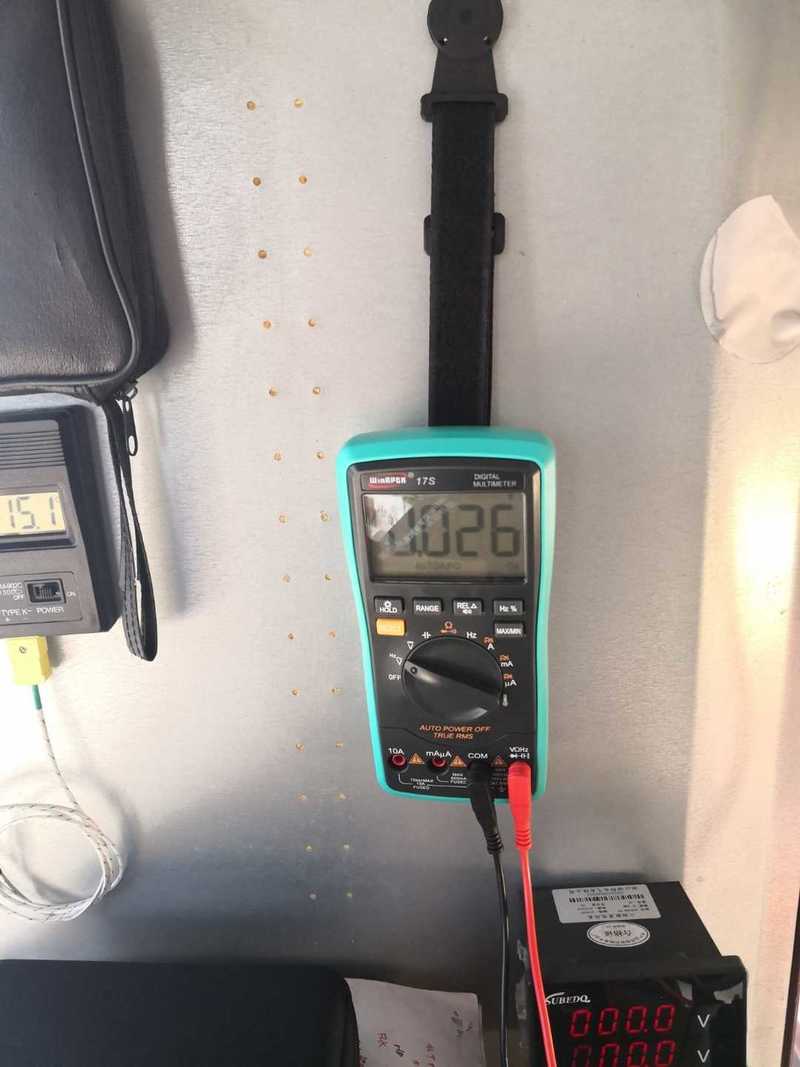

因经常室外现场维修。需要一块显示效果很好的万用表。精度要求一般就行。于是买了这台汉研17S。大屏显示带语音播报不用抬头看表,装了磁吸背挂可以吸附在铁板上,这样就可以解放双手了

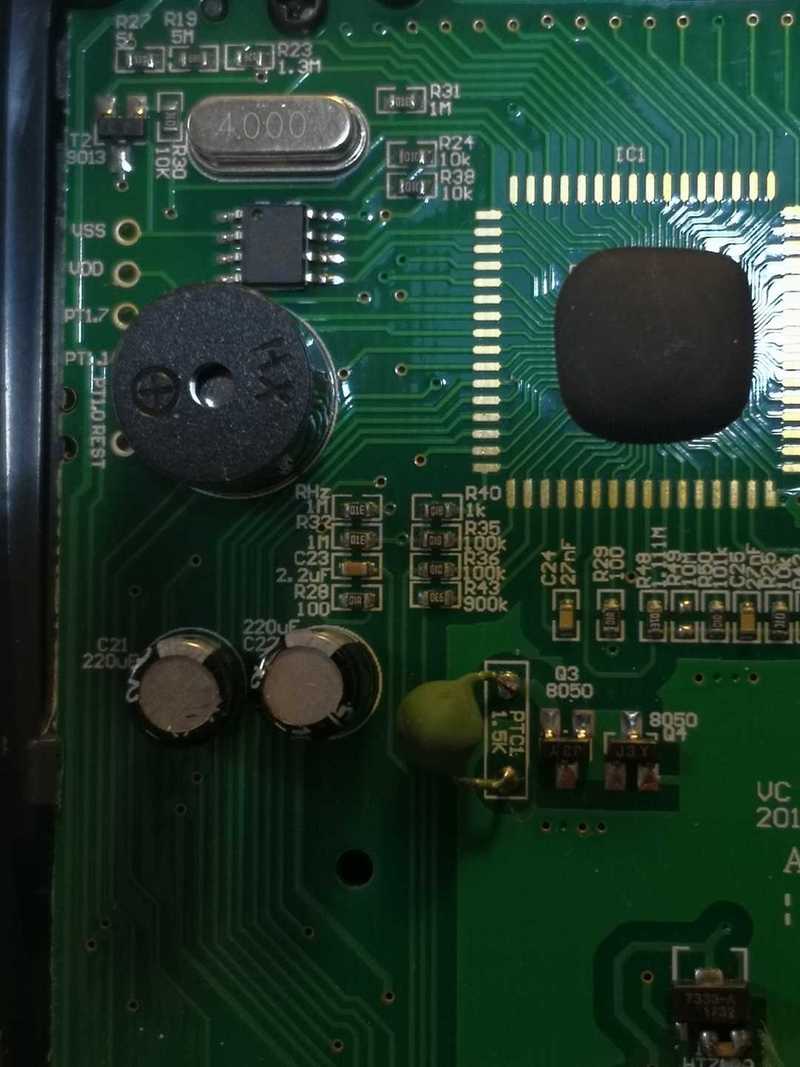

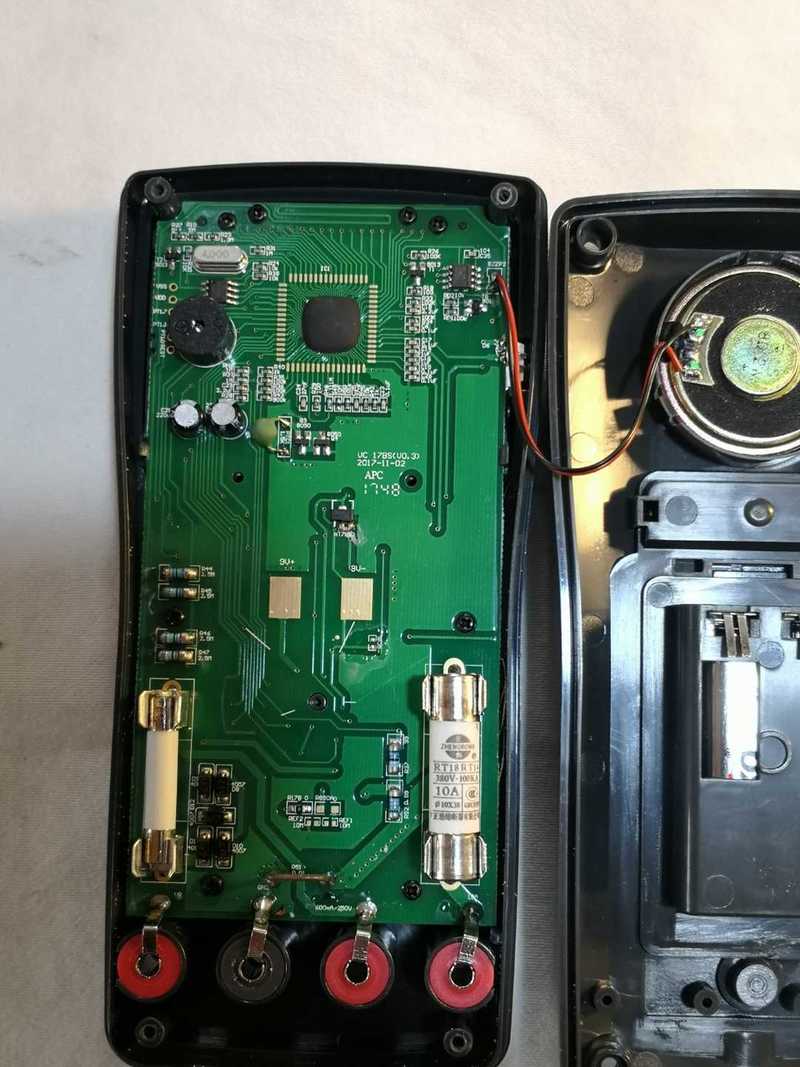

拆开看看内部做工,同时初步测试一下精度吧

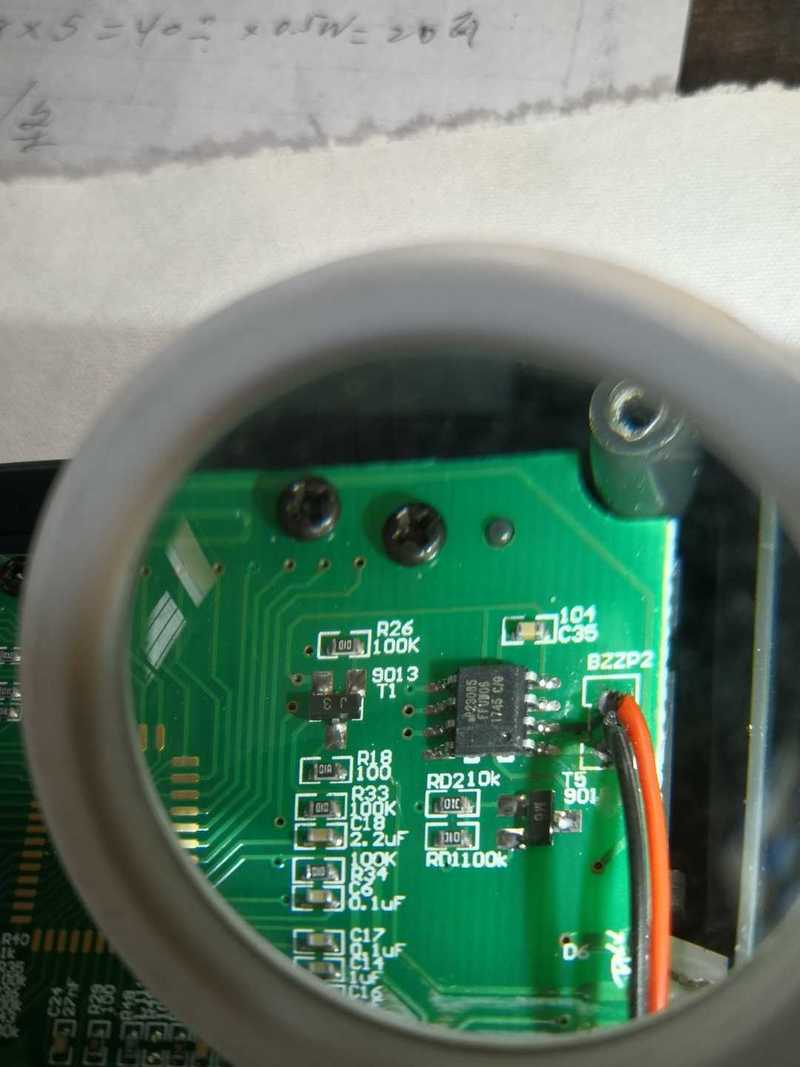

aP23085华荣泰一次性烧录语音IC

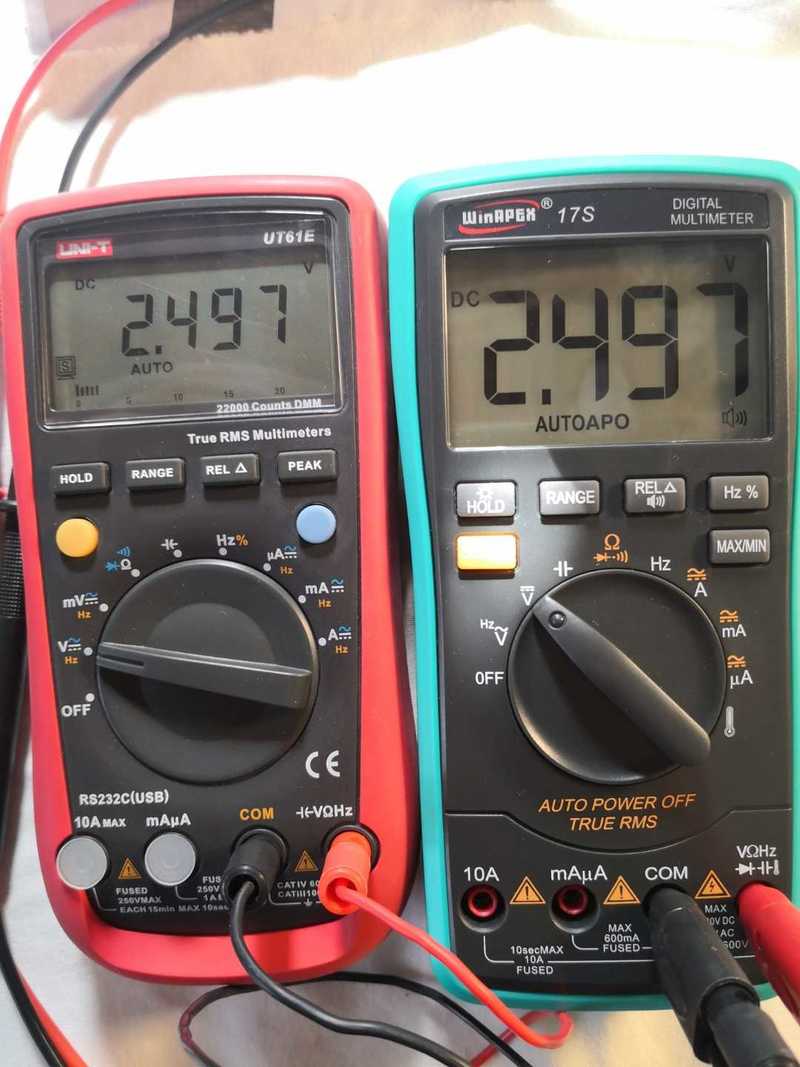

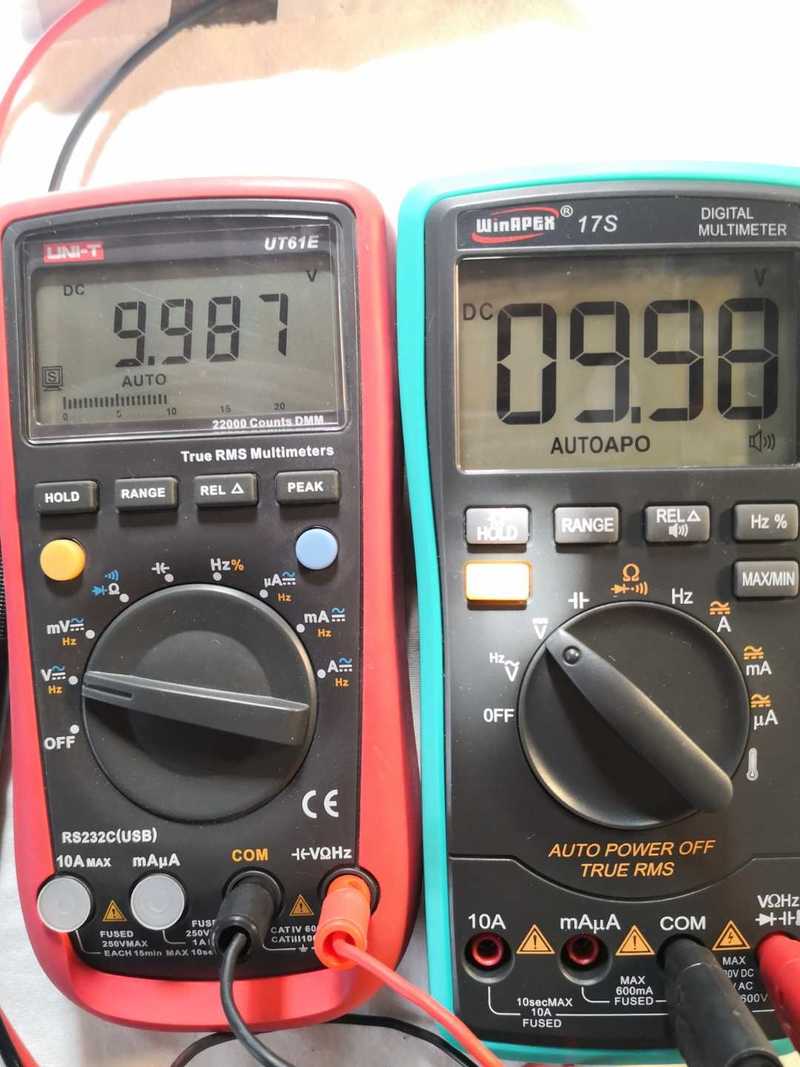

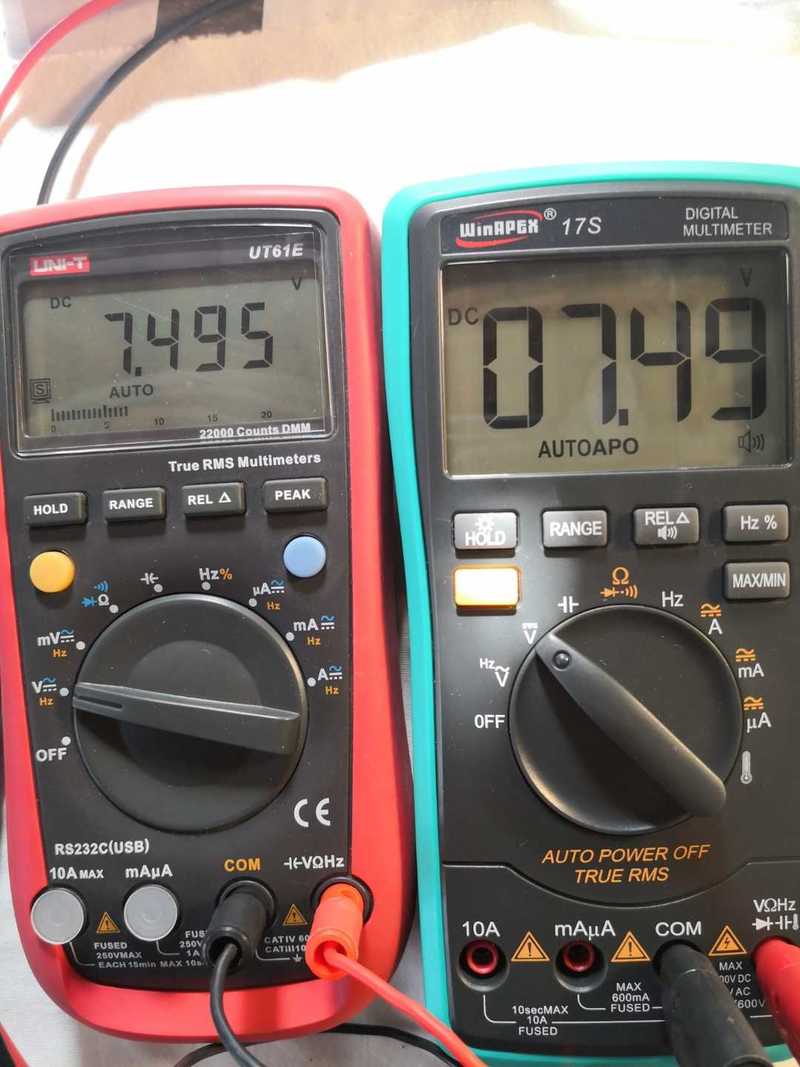

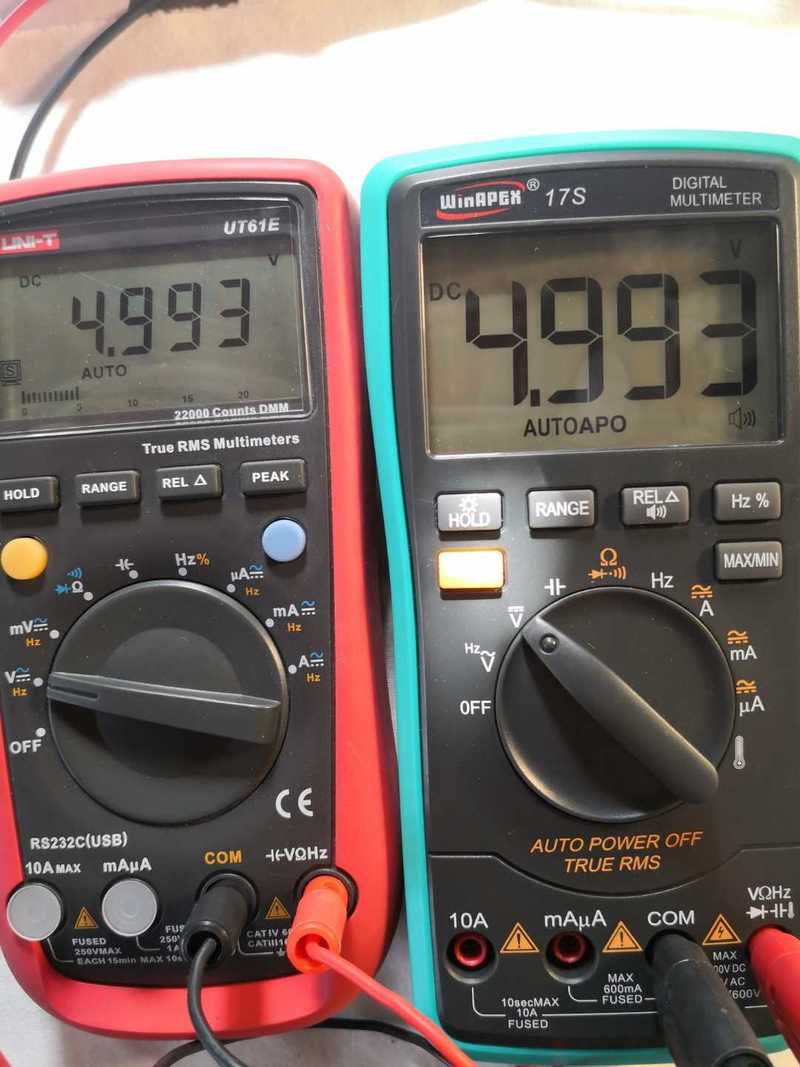

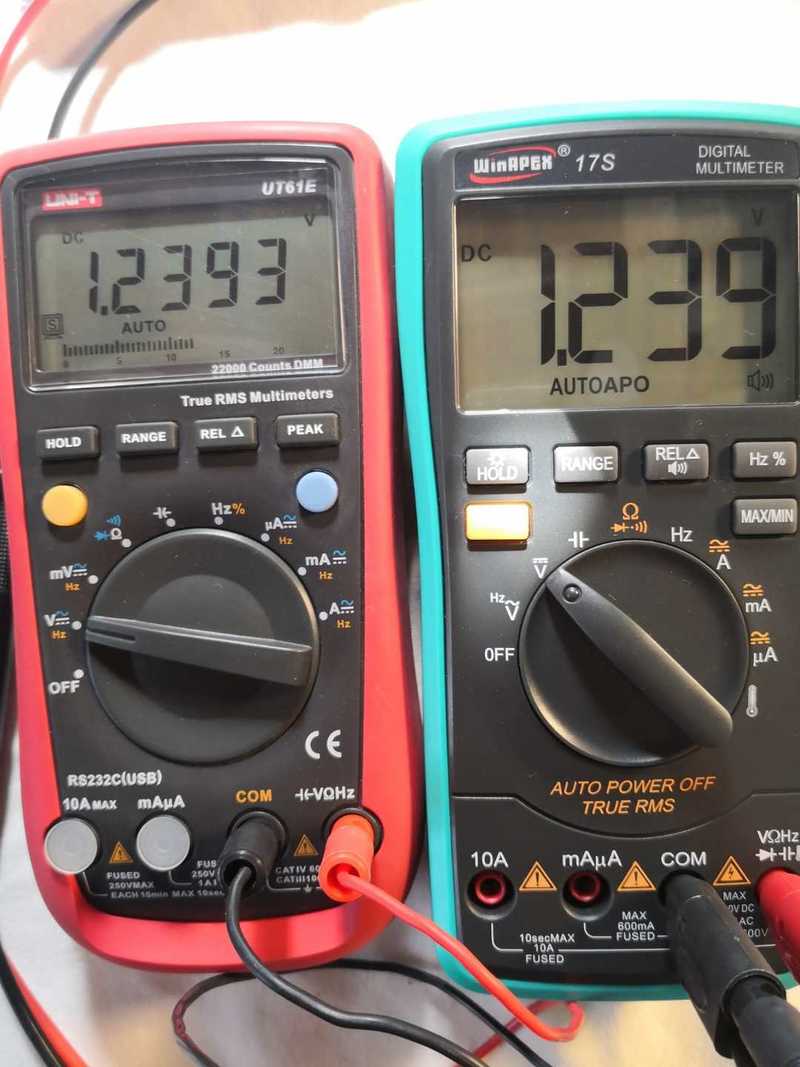

1.24V~10V直流电压档测试

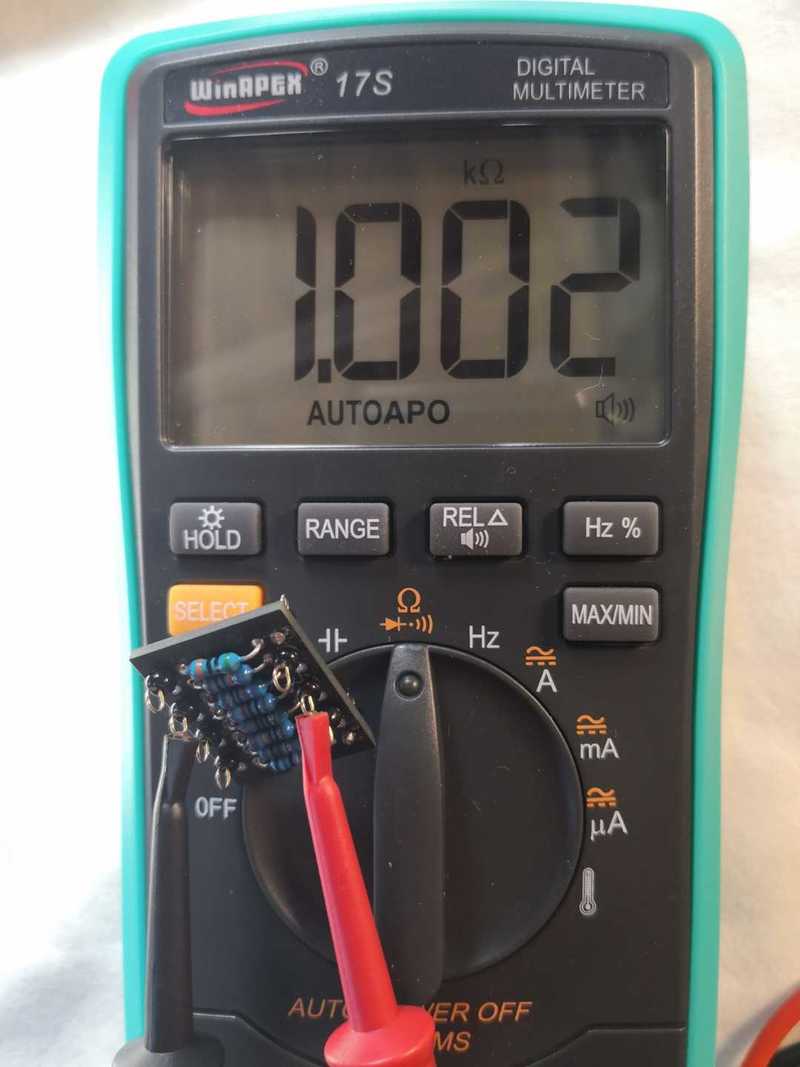

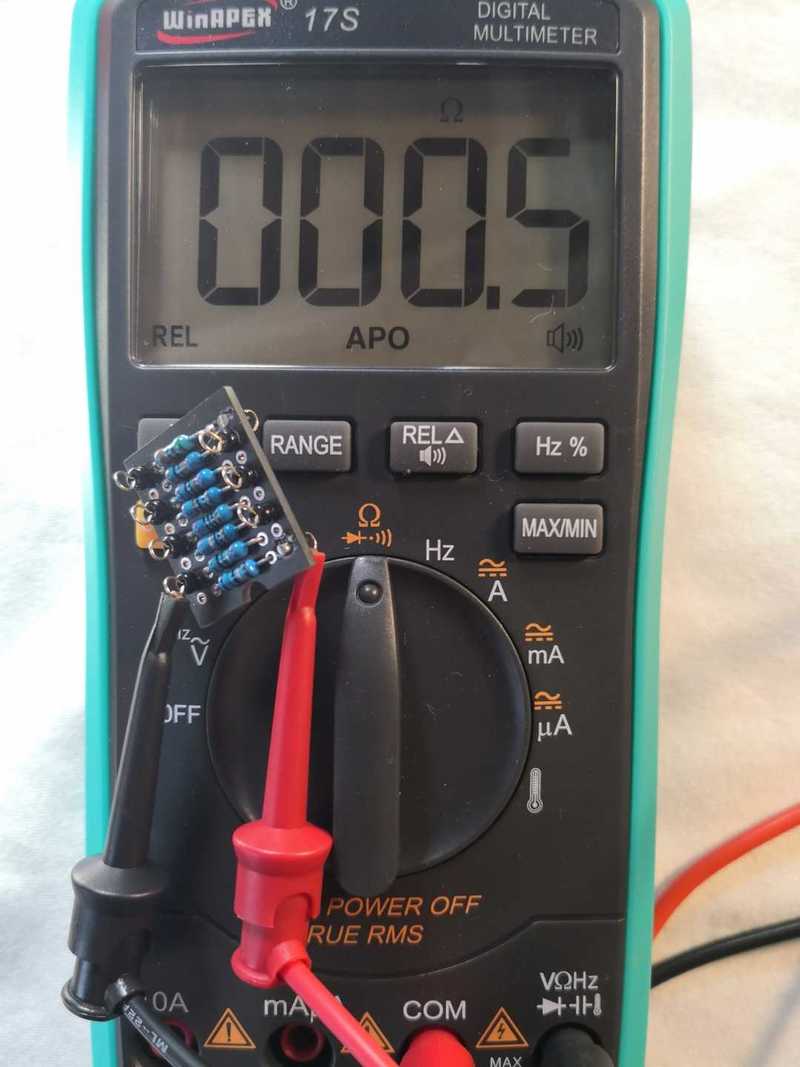

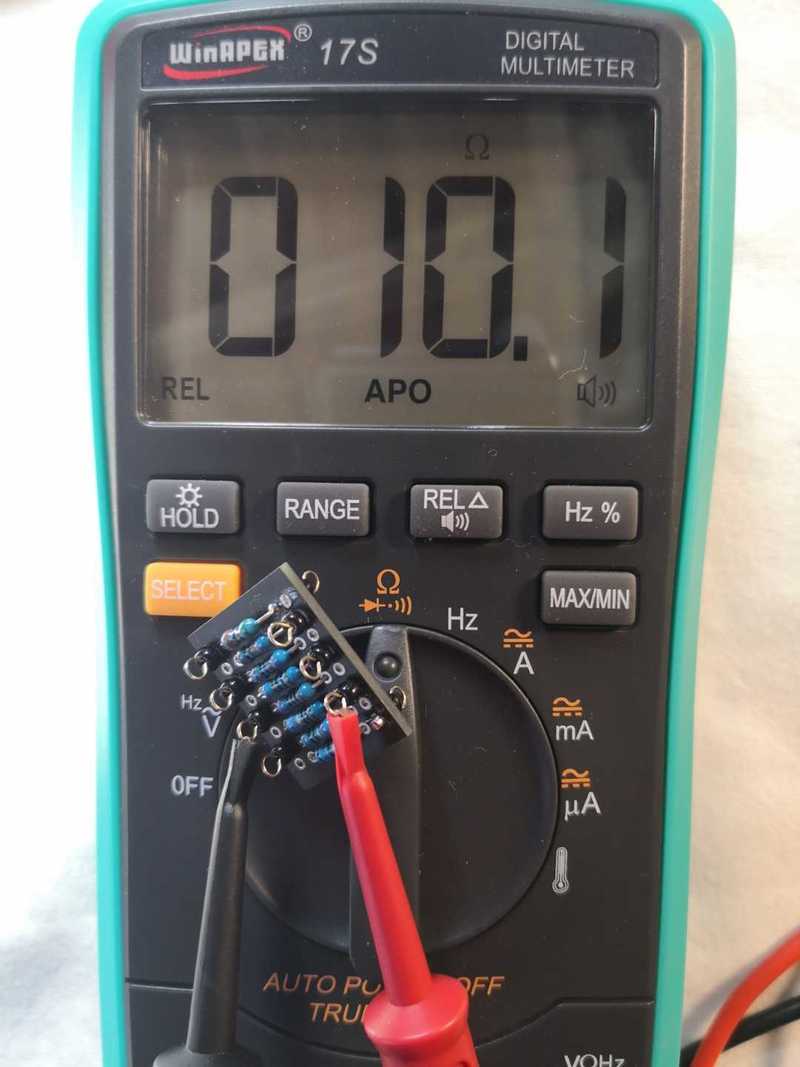

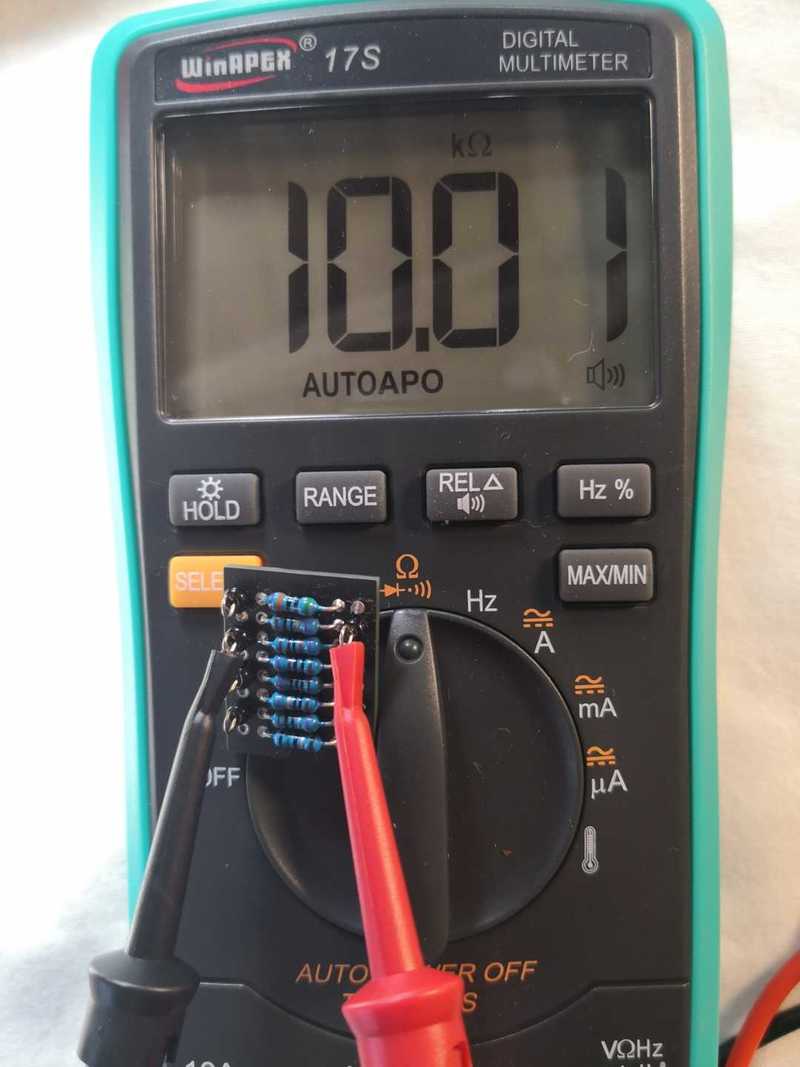

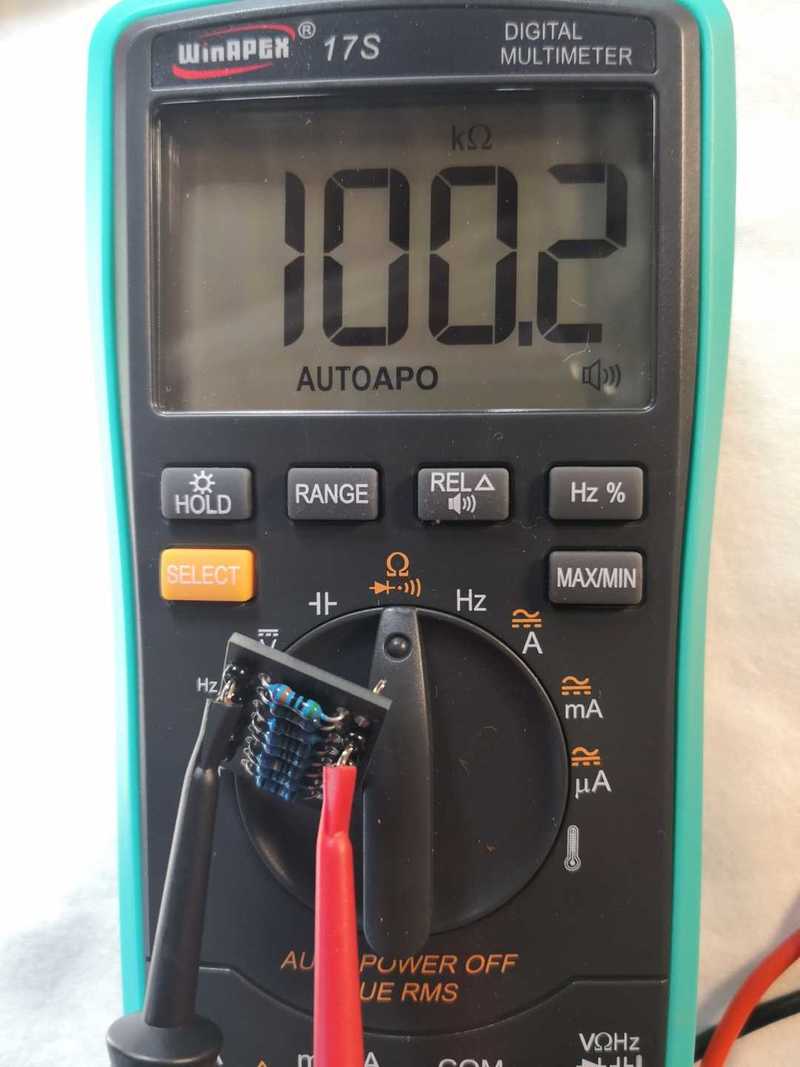

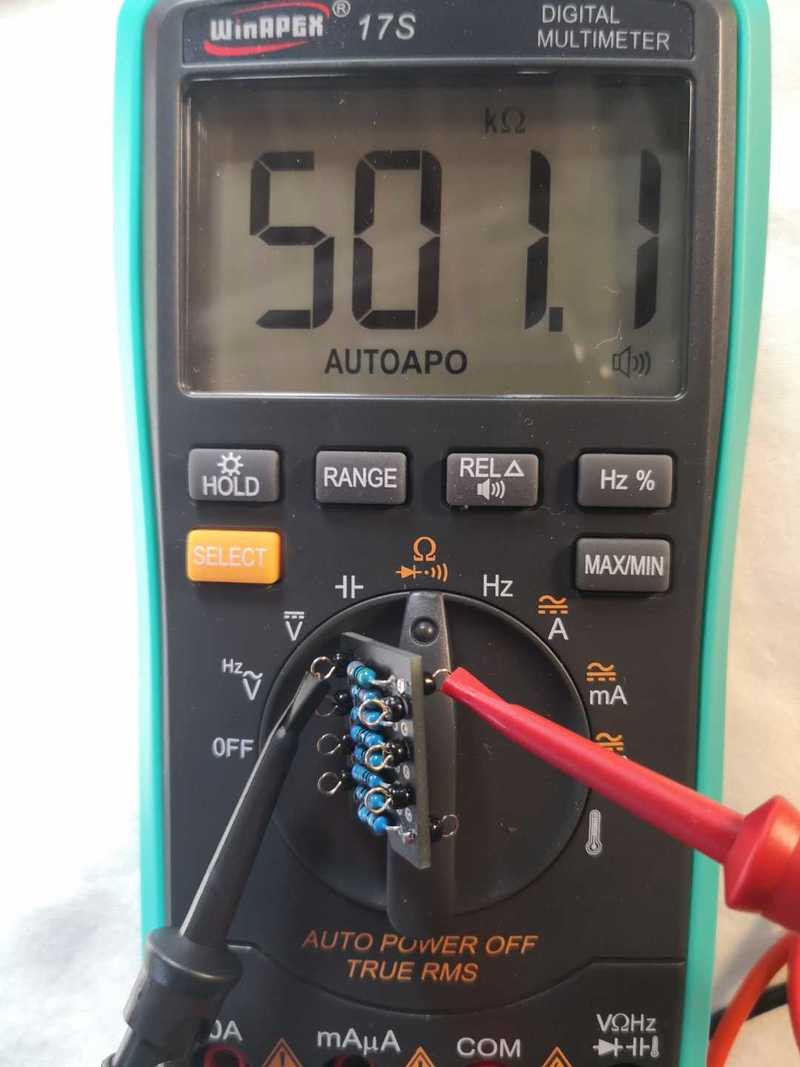

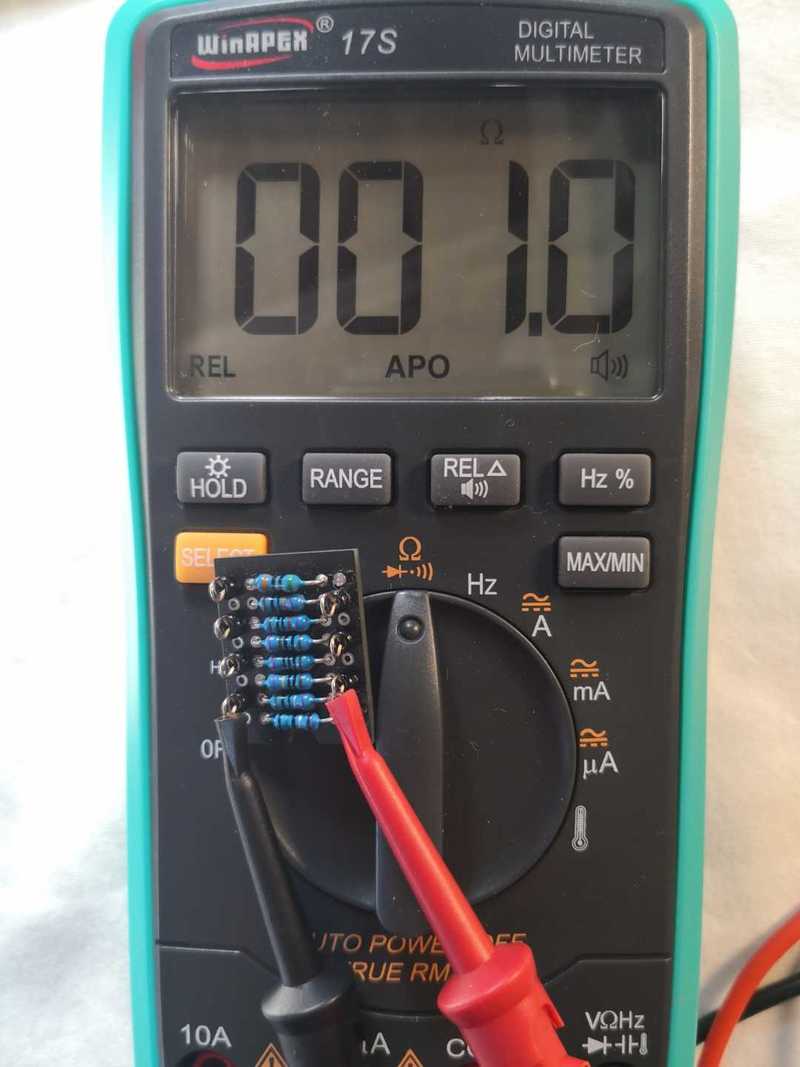

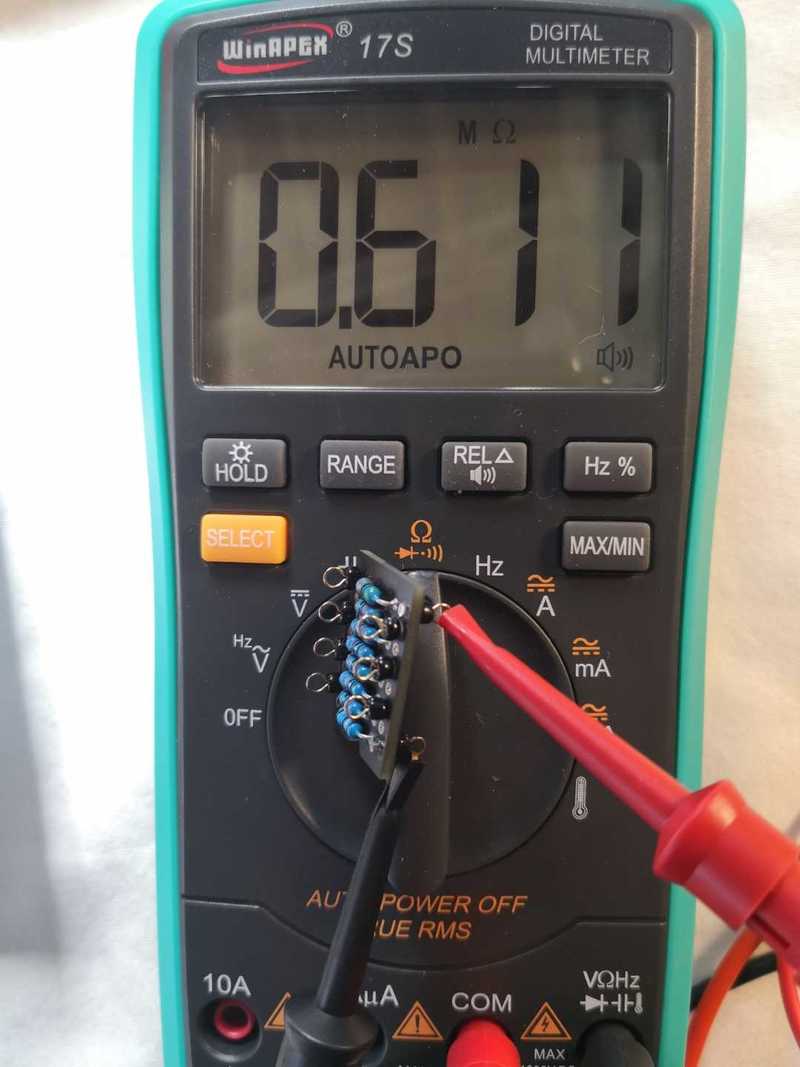

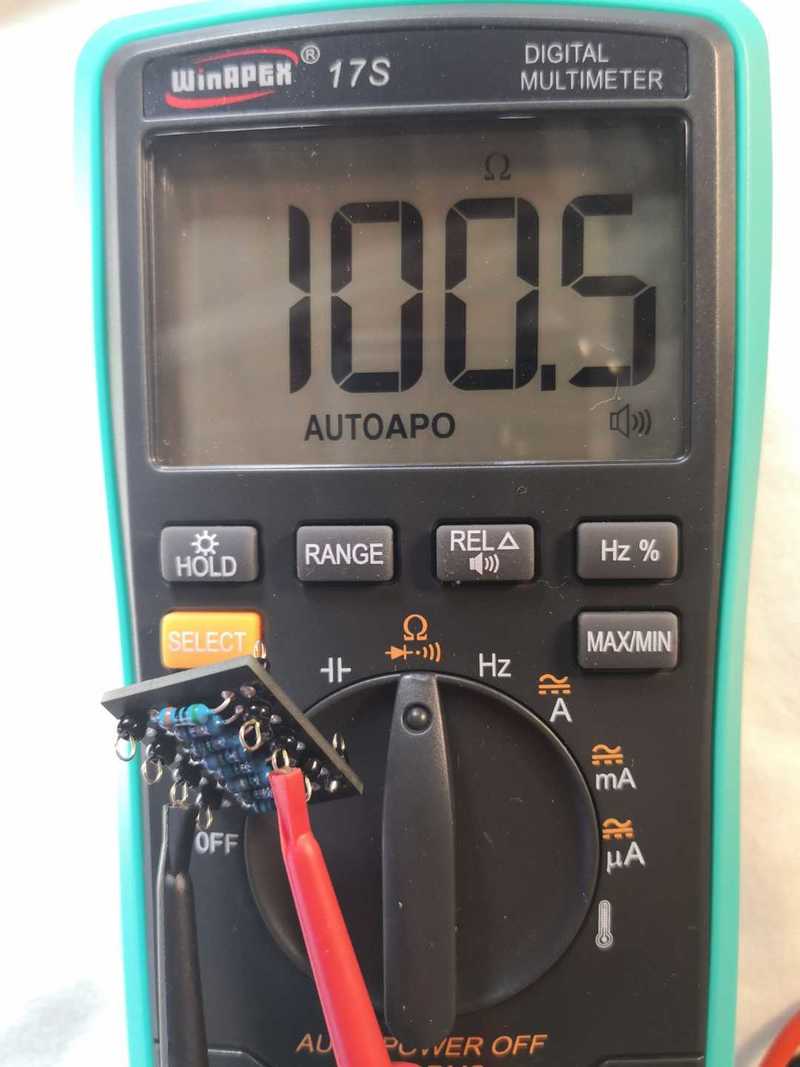

0.5Ω~500K电阻测试









发表于 2021-3-21 17:08:24  来自手机  | 显示全部楼层
发表于 2021-3-21 17:20:50  来自手机  | 显示全部楼层

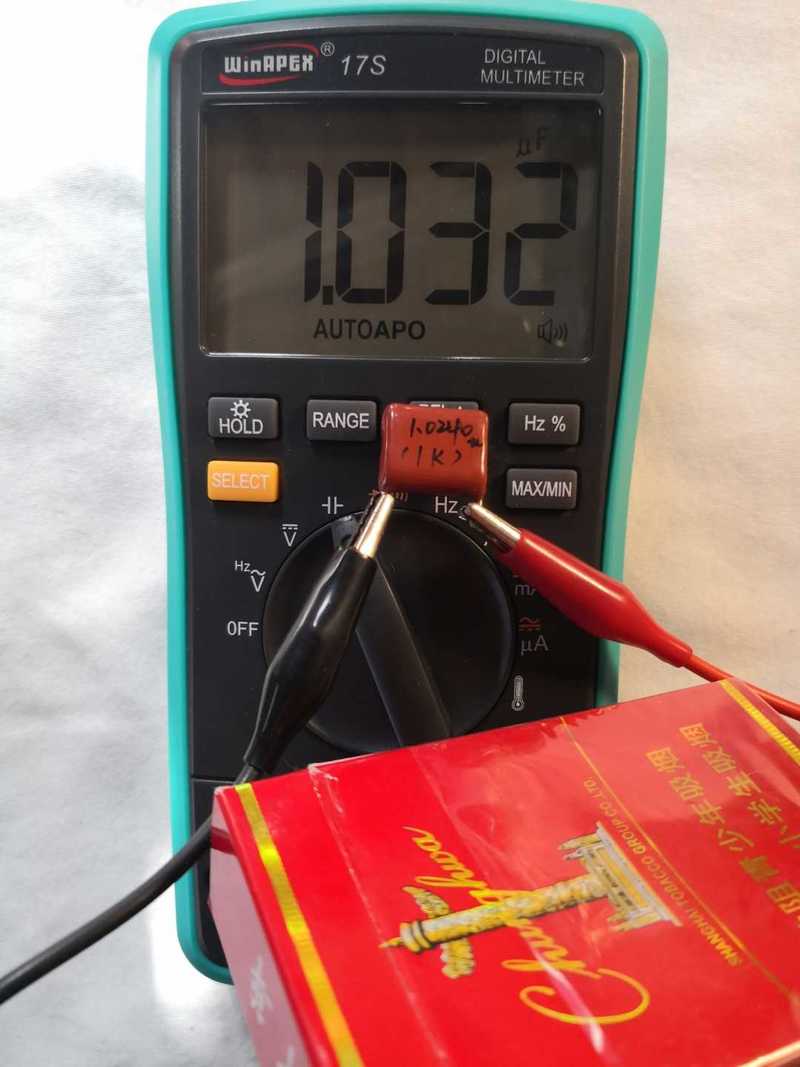

电桥标定的1uF CBB电容 IMG_20210321_152024.jpg

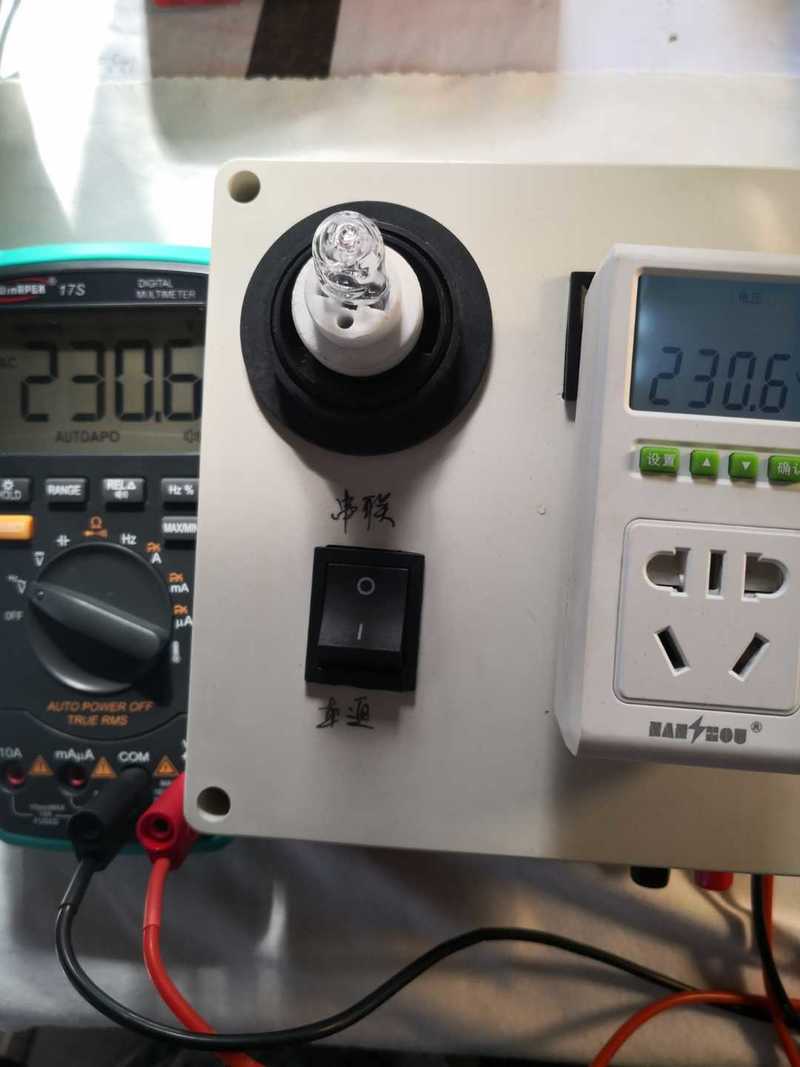

测量工频电压

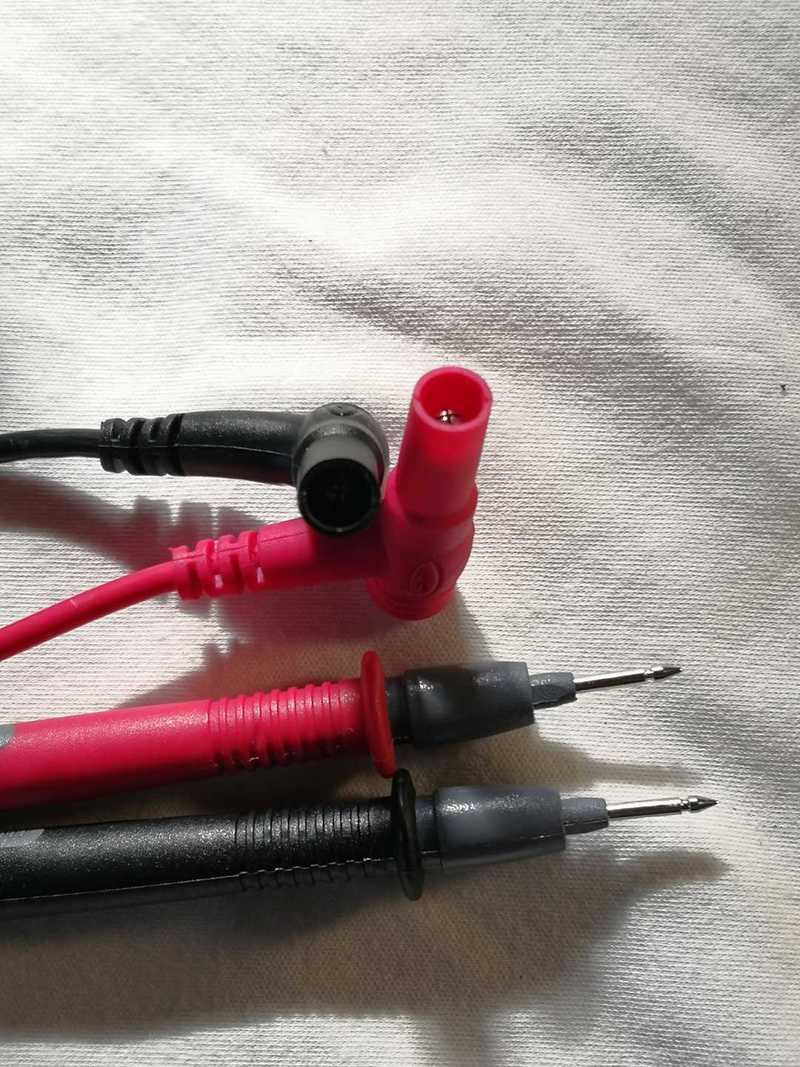

实心十字插头表笔
不过我不喜欢这个比针带防护环的表笔,不方便单手测量。又要用美工刀削了它
发表于 2021-3-21 19:14:32  | 显示全部楼层
这表用语音耗电怎么样?有语音的万用表好像很费电。
发表于 2021-3-21 19:20:06  | 显示全部楼层
测量速度如何?二极管档开路电压多少?可否点亮LED?屏幕可视角度好吗?可不可以切换到手动模式?价格呢?
发表于 2021-3-21 19:22:48  | 显示全部楼层

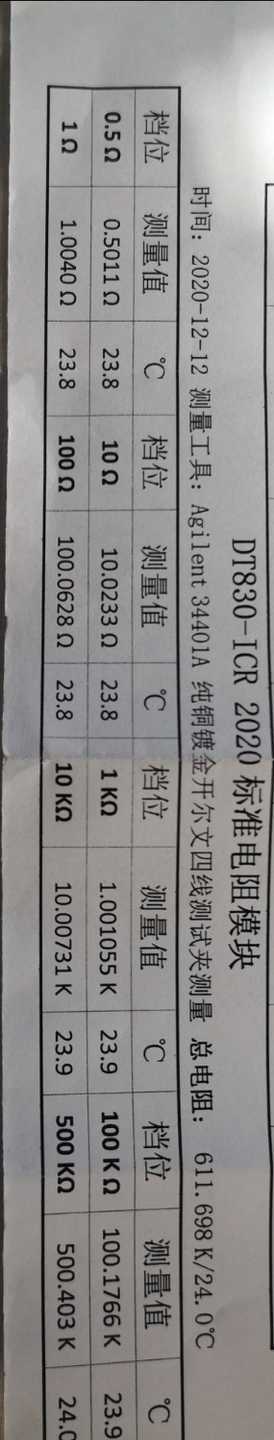

标准电阻模块的图片能否正身躺下来,以便观看?
发表于 2021-3-21 21:33:31  来自手机  | 显示全部楼层
qjf11 发表于 2021-3-21 19:20
测量速度如何?二极管档开路电压多少?可否点亮LED?屏幕可视角度好吗?可不可以切换到手动模式?价格呢? ...

测试速度不输UT61E 甚至稍快;二极管开路电压3.2V,可以点亮常规Led二极管;屏幕可视角度非常好,无论是正视还是侧视、斜视都很清晰,照片上对比61E可见对比度◐更强;有档位切换按键,可选手动模式切换量程。价格125RMB
发表于 2021-3-21 21:51:43  来自手机  | 显示全部楼层
勇闯沙滩 发表于 2021-3-21 19:14
这表用语音耗电怎么样?有语音的万用表好像很费电。

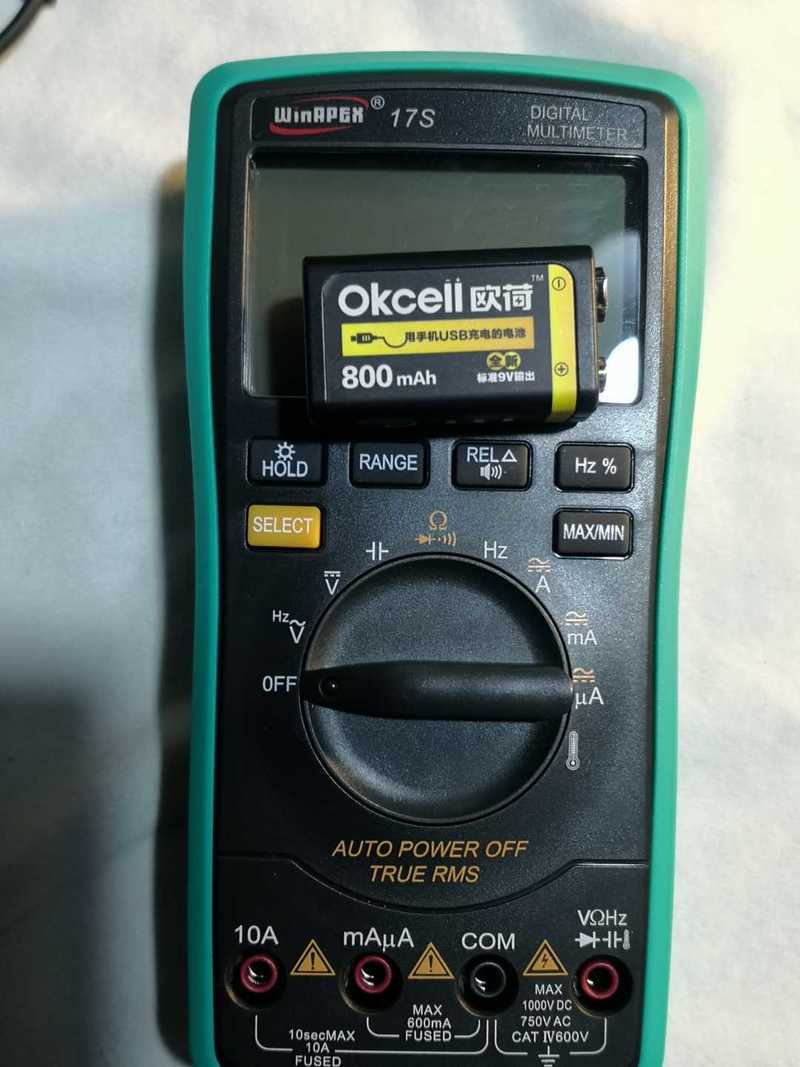

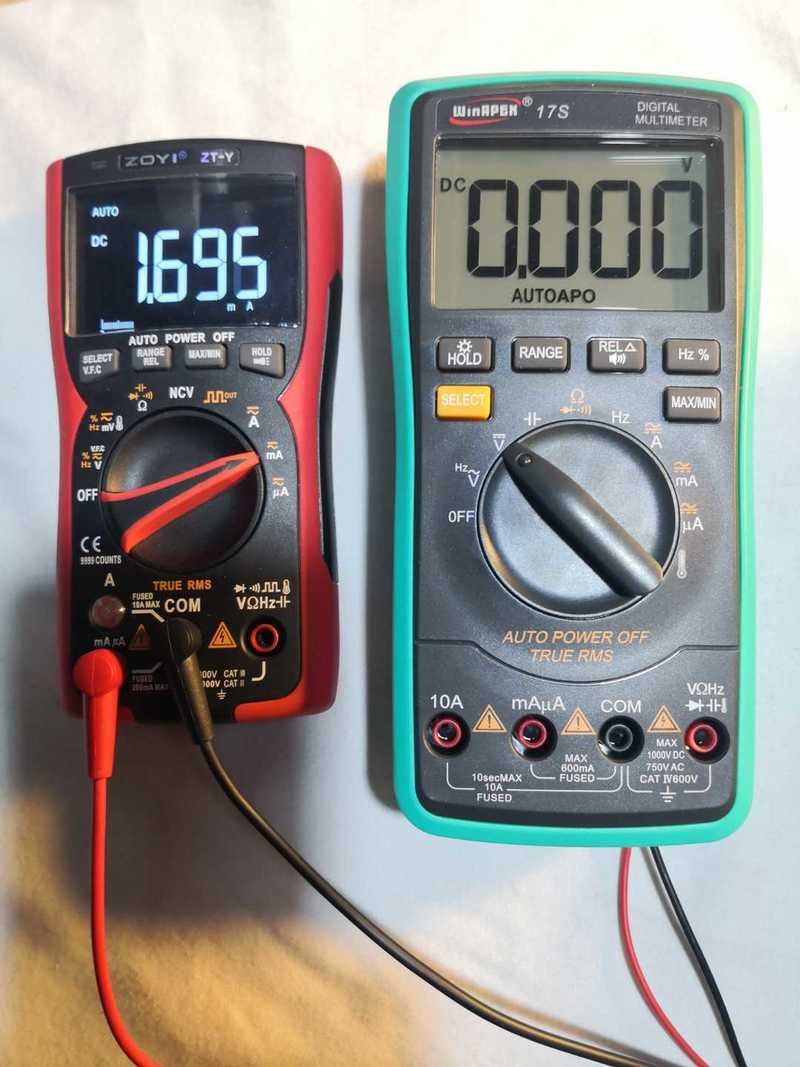

还没来得及测试整机电流。只是用可调电源测试了一下电池的最低报警电压是3.66V。PCB板上有一只贴片三端稳压器7833。9V电池稳压成3.3V供电。
发表于 2021-3-21 23:58:24  | 显示全部楼层
请楼主试试,是不是能直接使用一节18650供电?
发表于 2021-3-22 00:18:01  来自手机  | 显示全部楼层
乐在其中110 发表于 2021-3-21 23:58
请楼主试试,是不是能直接使用一节18650供电?

电压上按理来说基本可行,但是电池仓的体积容纳不下啊。用3.7V的扁平三元锂2串可能会更好
