查看: 2447|回复: 16

测量二极管半波整流电压

[复制链接]
发表于 2021-4-10 20:09:12 来自手机 | 显示全部楼层 |阅读模式
提问咨询
提问类别: 万用表
提问行为: 测量
标签: 南京天宇T21E
本帖最后由 13912217676 于 2021-4-10 23:33 编辑

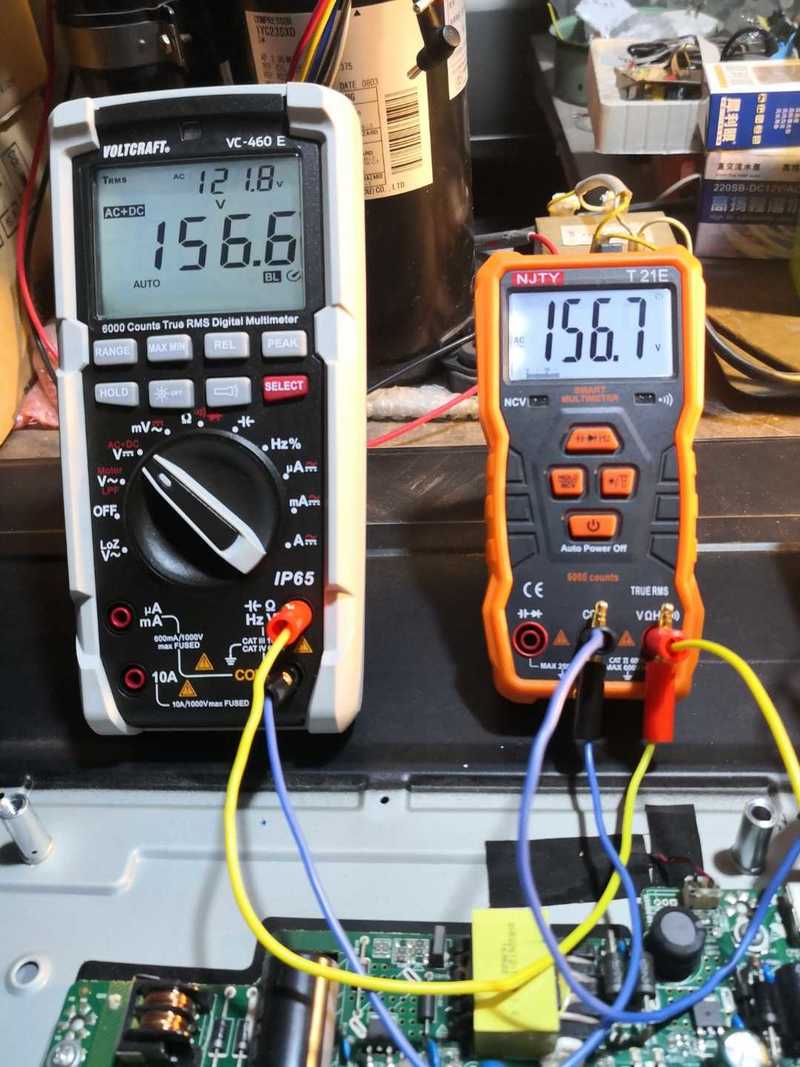

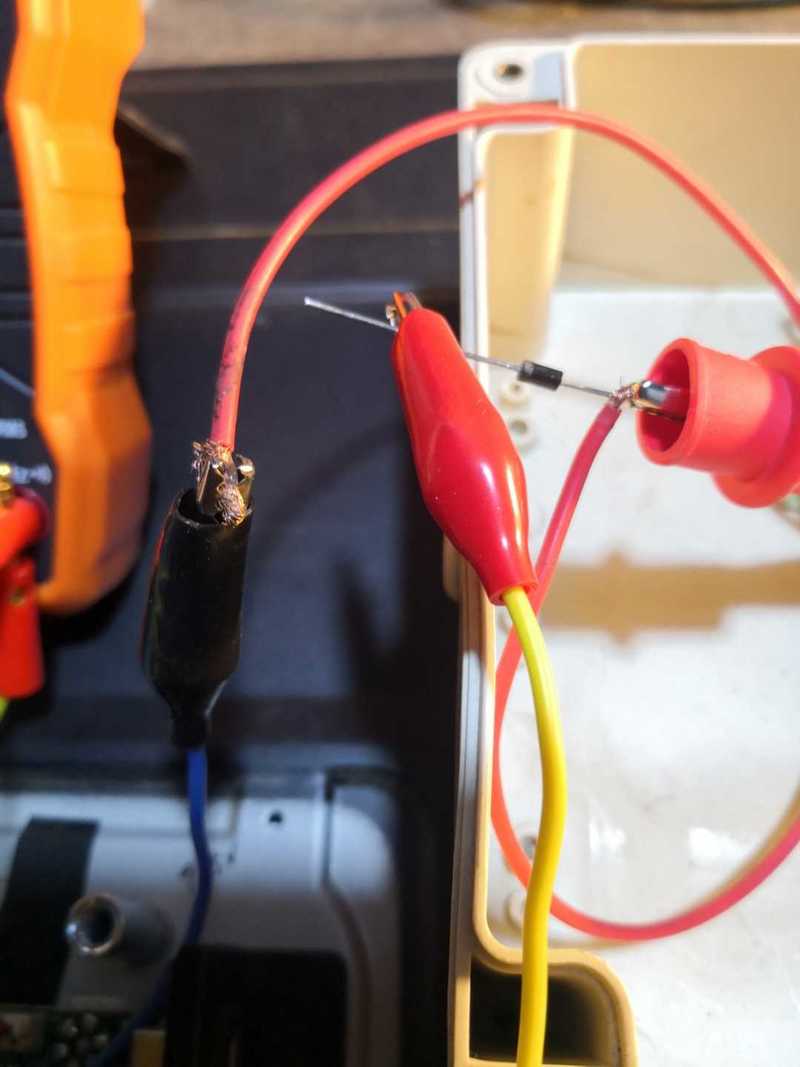

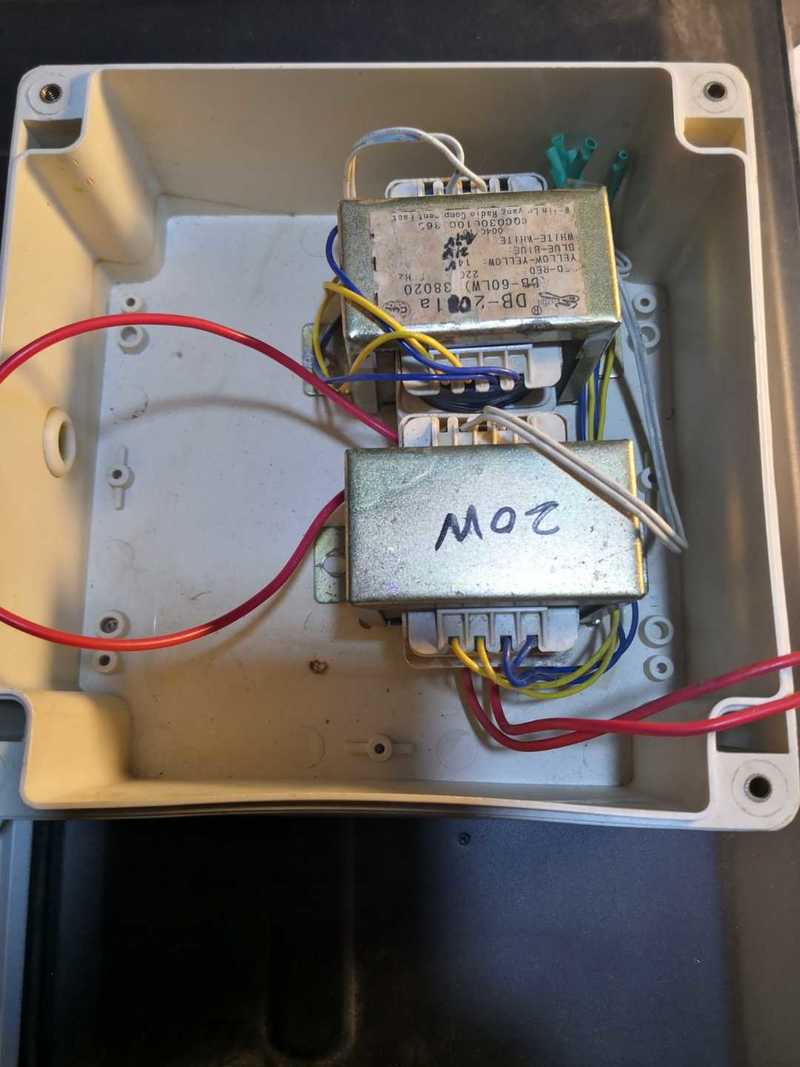

测试一只市电交流220V电源后端 未经滤波的二极管电压,用两只万用表同时测量。为了安全起见,用两个电源变压器做了个简单的隔离电源。

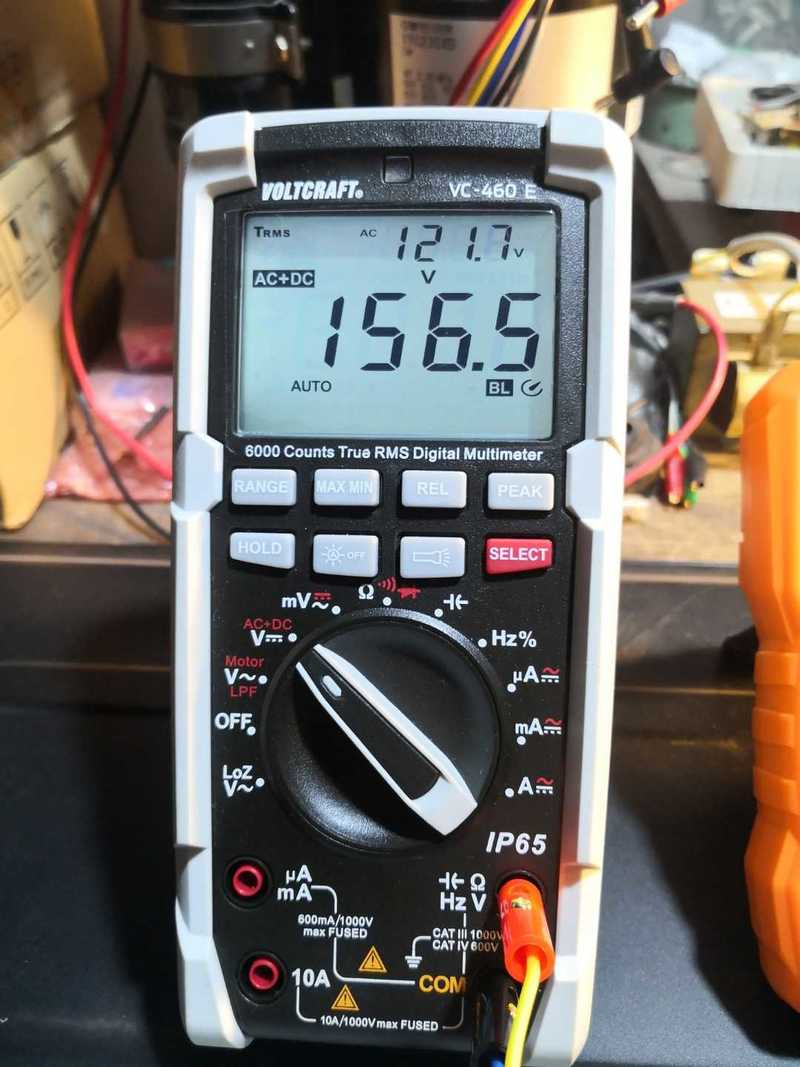

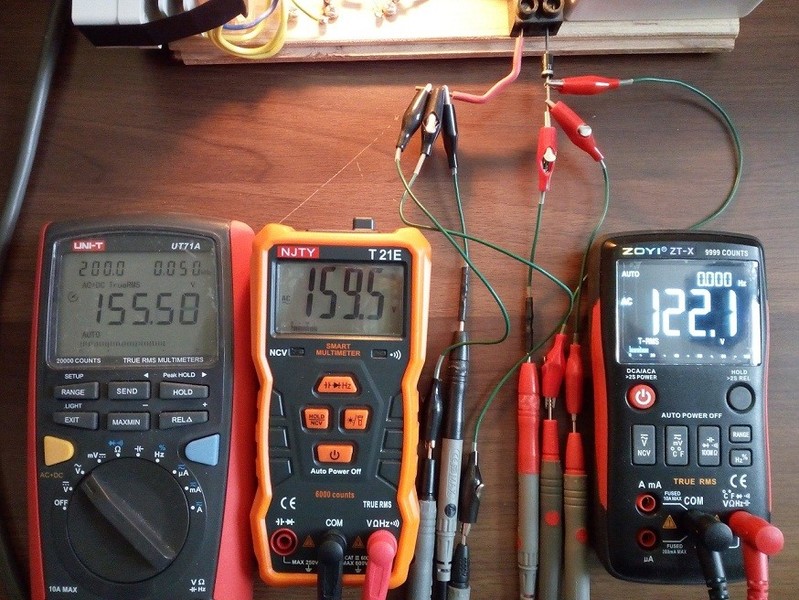

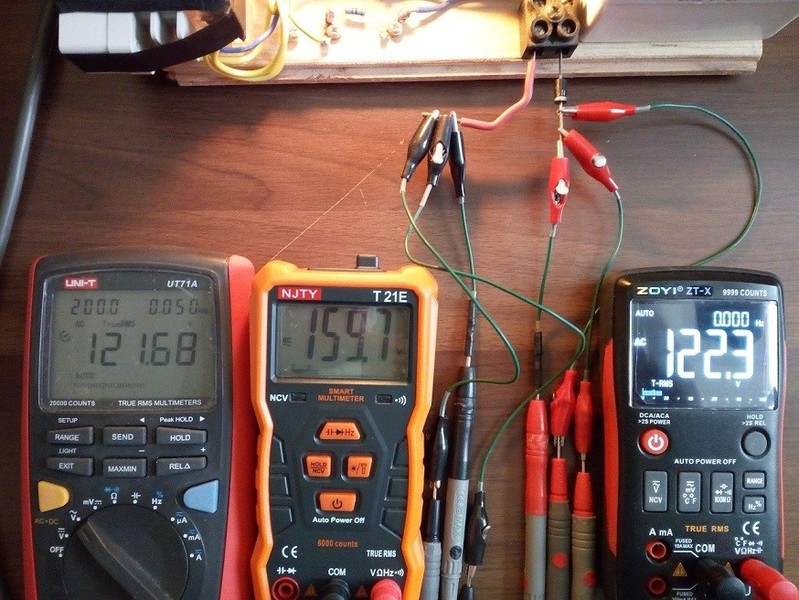

VC460E测得交流有效值为121.8V

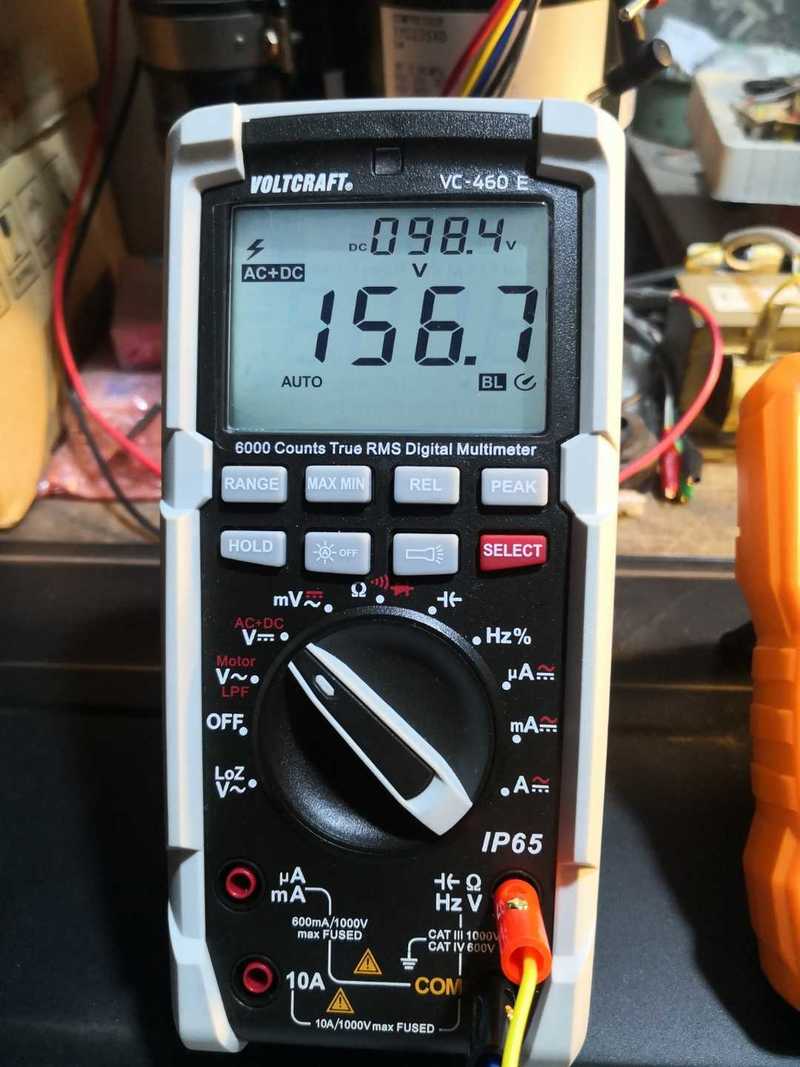

VC460E测得直流分量为98.4V

交直流合成分量(AC+DC)为156.6V

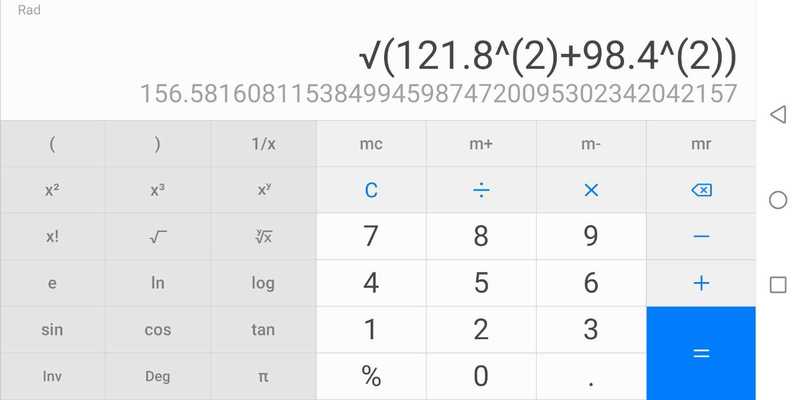

合成分量的有效值计算方法为:交流分量²+直流分量²之和再开平方。计算结果和测量值一致:AC+DC=156.58V


因为南京天宇T21E是傻瓜表,自动识别电压类型,无法调节AC和DC,所以只能显示在AC档位。

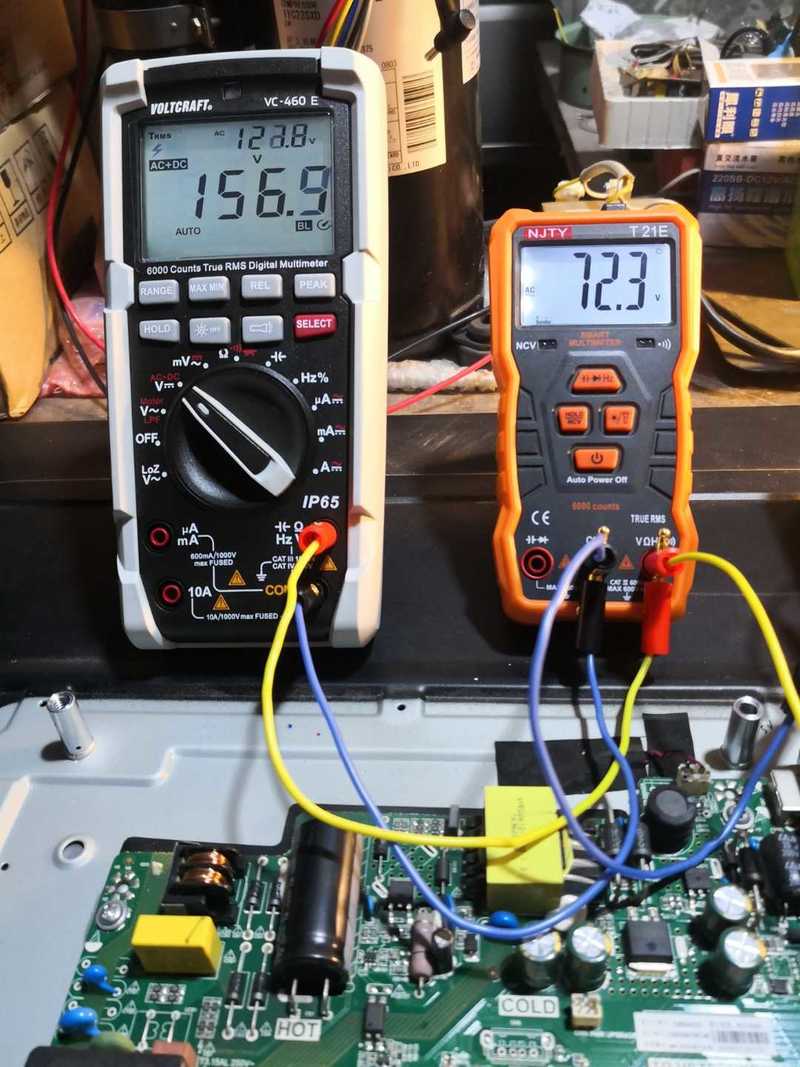

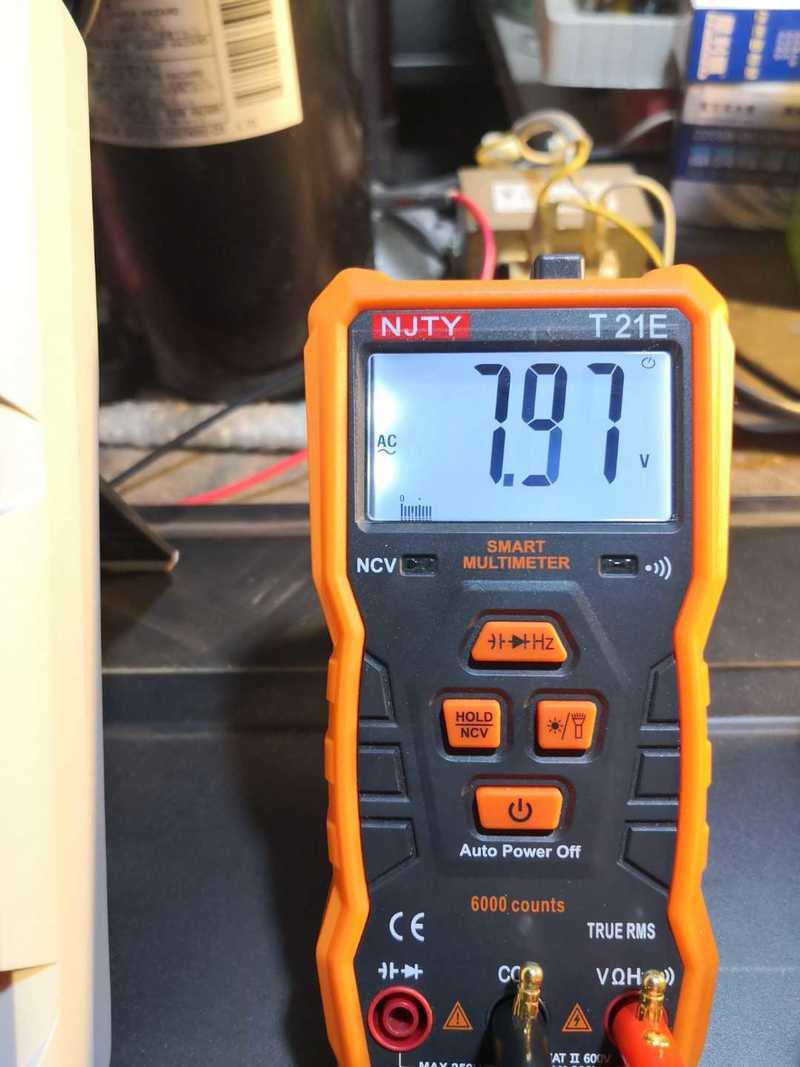

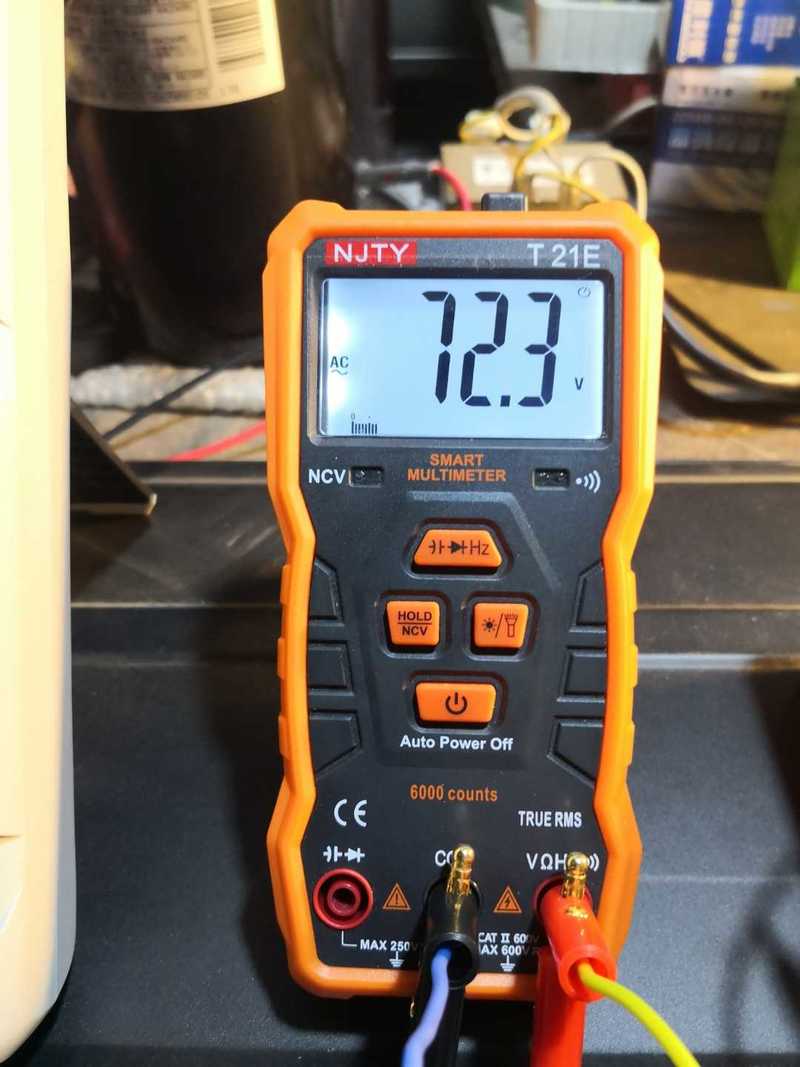

只是搞不明白,天宇测得的除156.8V正确值以外,途中显示的7.97V和72.3V的数值(暂先称之为“无用值”)从哪里得出的?欢迎一起探讨!





发表于 2021-4-10 20:47:00 | 显示全部楼层
路过看看,
发表于 2021-4-10 21:16:00 来自手机 | 显示全部楼层
天宇可能是串联了隔直电容???
 楼主| 发表于 2021-4-10 21:44:03 来自手机 | 显示全部楼层
hc061218 发表于 2021-4-10 21:16
天宇可能是串联了隔直电容???

应该不会。如果天宇内部串联了隔直电容,那么它测量直流和电阻会无效的
 楼主| 发表于 2021-4-10 21:45:04 来自手机 | 显示全部楼层
ksj197706 发表于 2021-4-10 20:47
路过看看,

大师指点迷津再撤 哈哈
发表于 2021-4-10 23:24:47 | 显示全部楼层
天宇那个156怎样出来的他也没有ac+dc呀
 楼主| 发表于 2021-4-10 23:43:38 来自手机 | 显示全部楼层

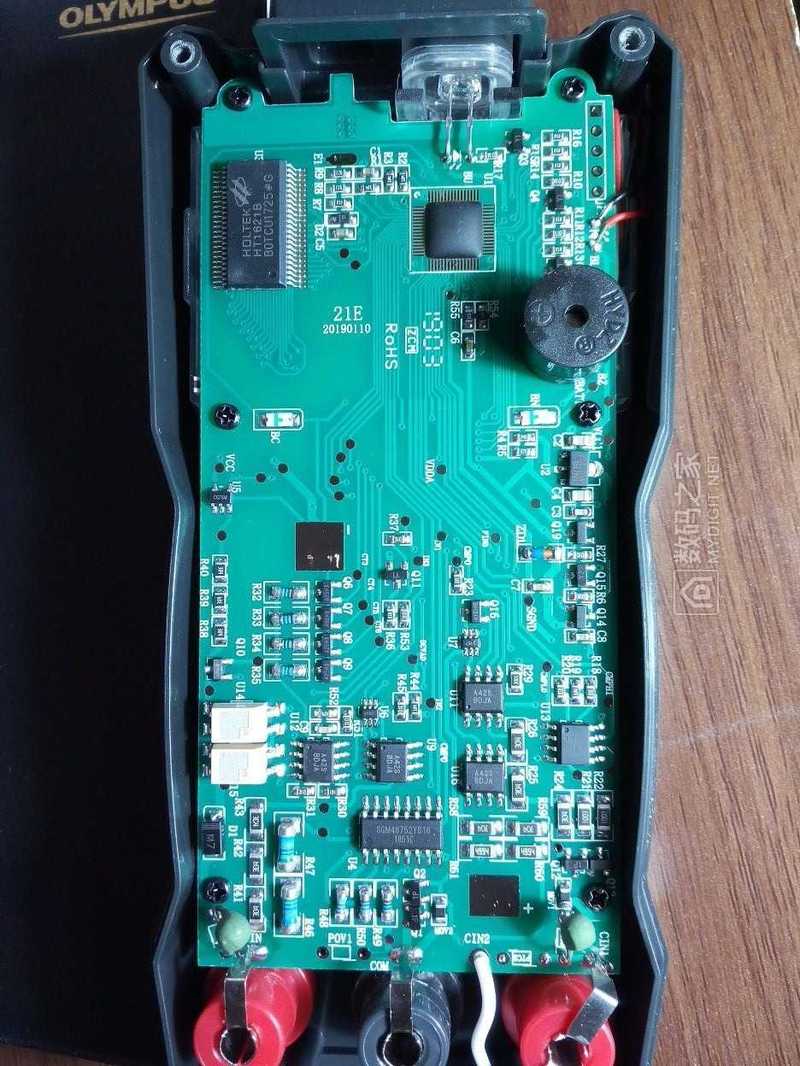

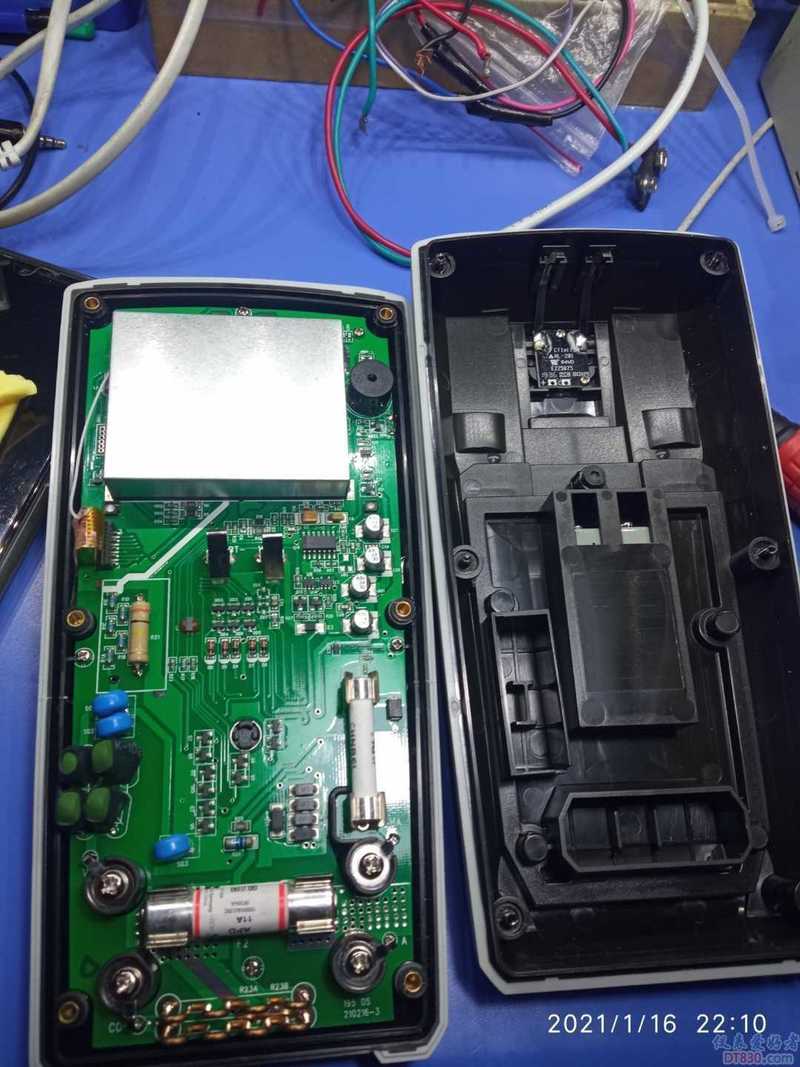

这是天宇T21E内部PCB板。牛屎芯型号未知,除了一个显示芯片外,其他的看的云里雾里
发表于 2021-4-11 06:21:20 | 显示全部楼层
这表芯片挺多的,与众不同。
发表于 2021-4-11 07:16:56 | 显示全部楼层
AD+DC功能是万用表一个不可少的功能,少了这个功能只能人工去计算了。
 楼主| 发表于 2021-4-11 07:43:21 来自手机 | 显示全部楼层
原因终于找到了!就是工作台上那只临时开着的LED灯泡!昨晚因为手机拍照补光,我打开了那只灯泡。那只灯泡是某宝买的便宜货,因为成本问题,厂家省去了感荣元件。就是说没有EMI滤波器。
今天早上不再开灯泡测试,天宇表测试正常了!
记得前不久我修复一台德生收音机,修好因电池漏液故障后试机,也是太多的沙沙声,百思不得其解。偶然发现关掉灯泡后好了!

EMI滤波器与π型滤波器类似,但实际上它是一个双向LC滤波器。它的作用一方面滤除交流市电窜入的干扰,另一方面滤除开关管所产生的噪声,防止其进入到输入电源线造成对电网的污染。
