测量二极管半波整流电压

发表于：2021-4-10 20:09:12 2659
电子电路
技术类别: 测量相关
关键字: 南京天宇T21E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

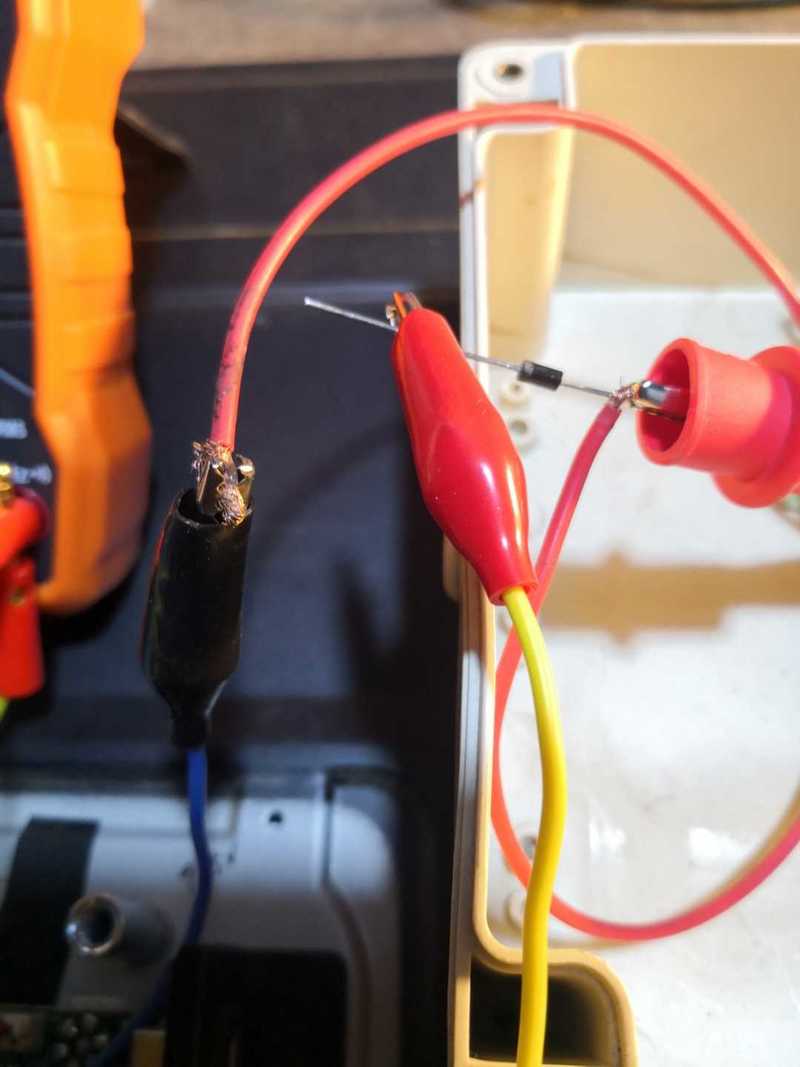

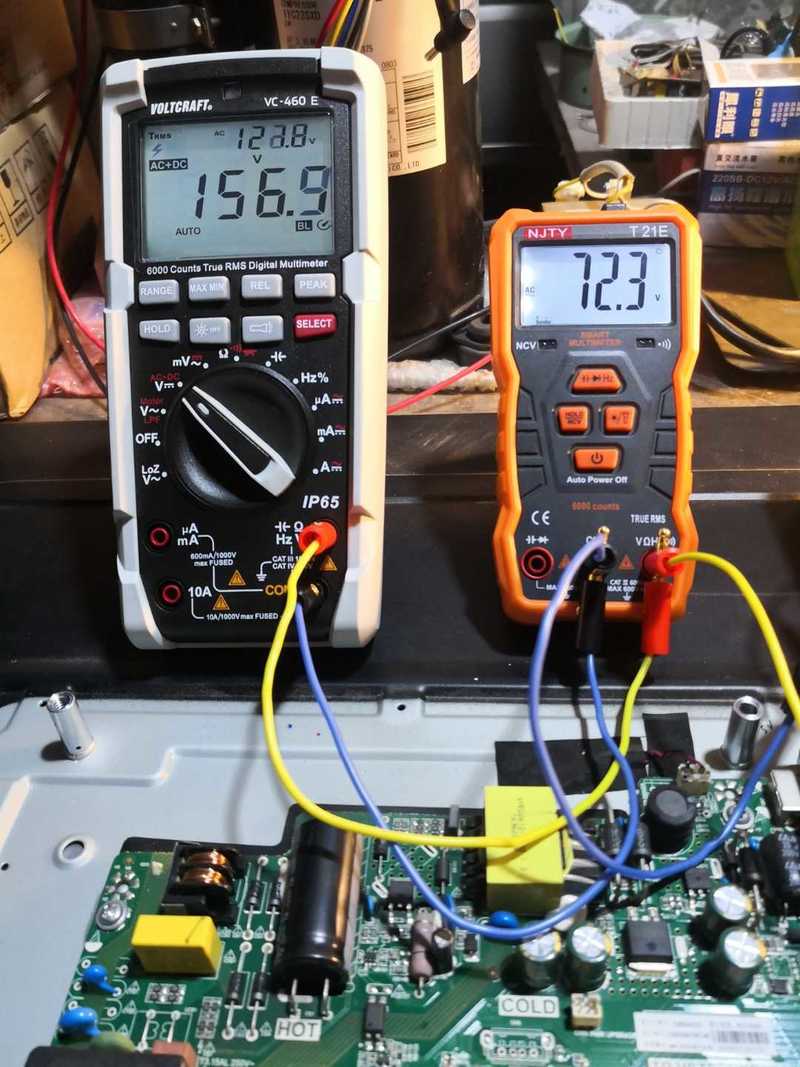

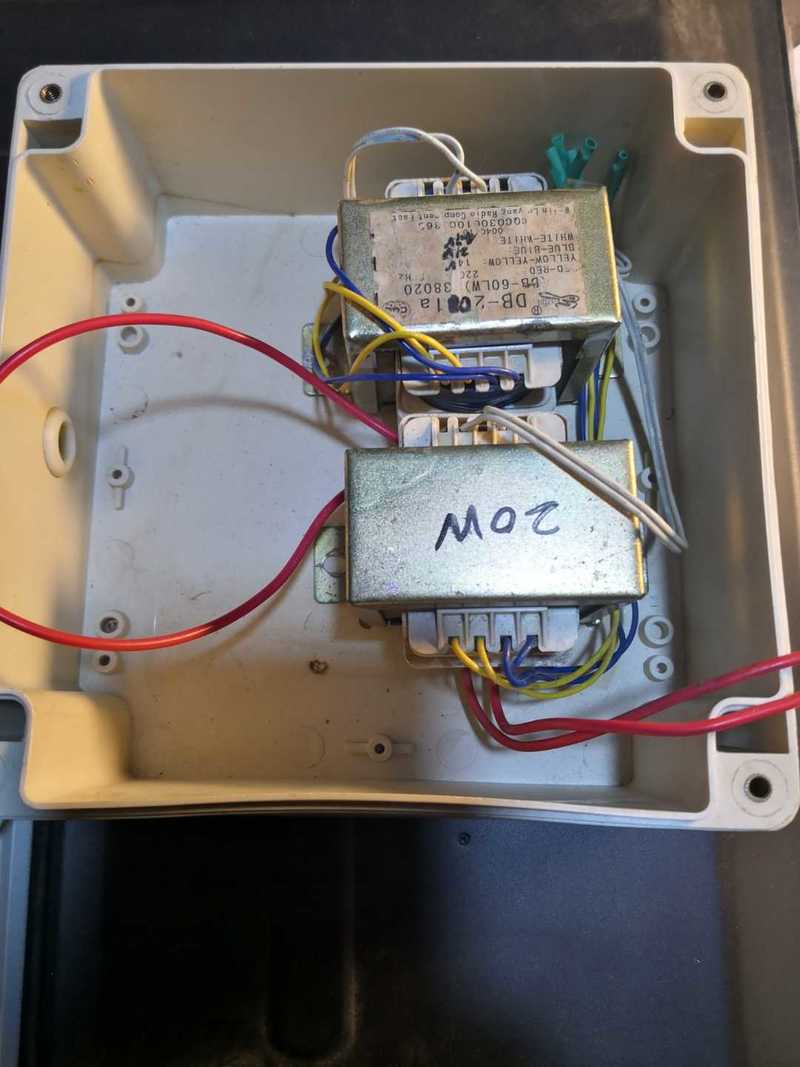

测试一只市电交流220V电源后端 未经滤波的二极管电压，用两只万用表同时测量。为了安全起见，用两个电源变压器做了个简单的隔离电源。

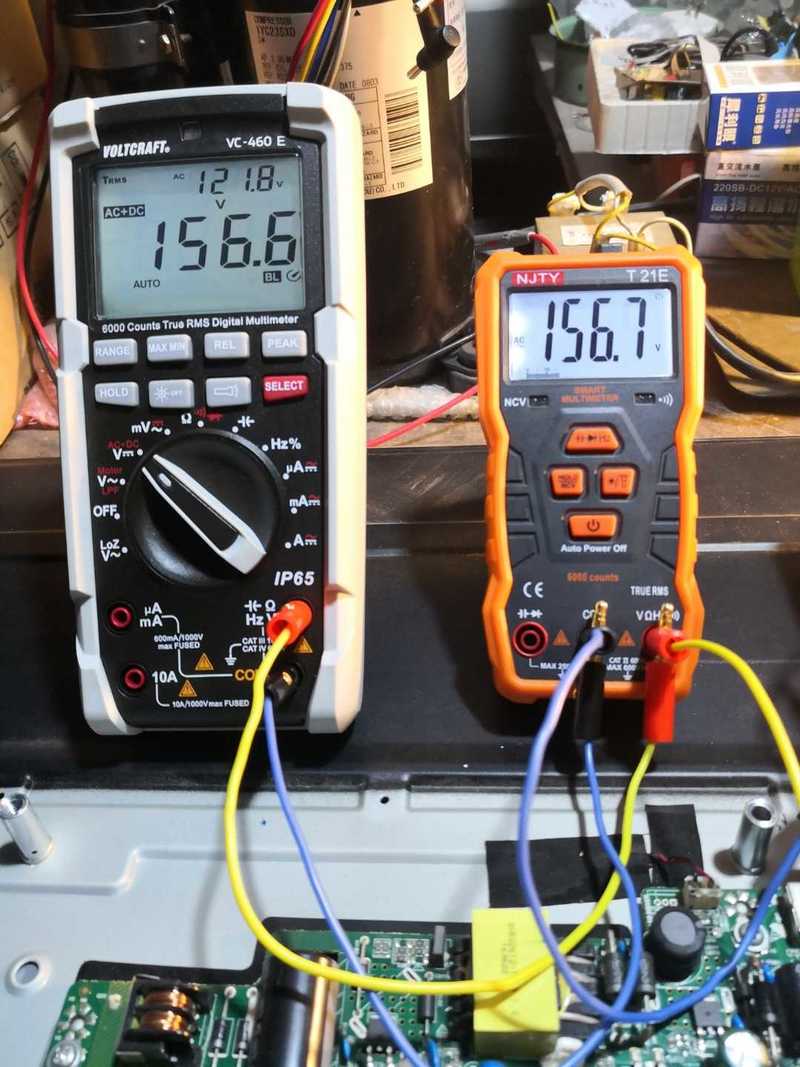

VC460E测得交流有效值为121.8V

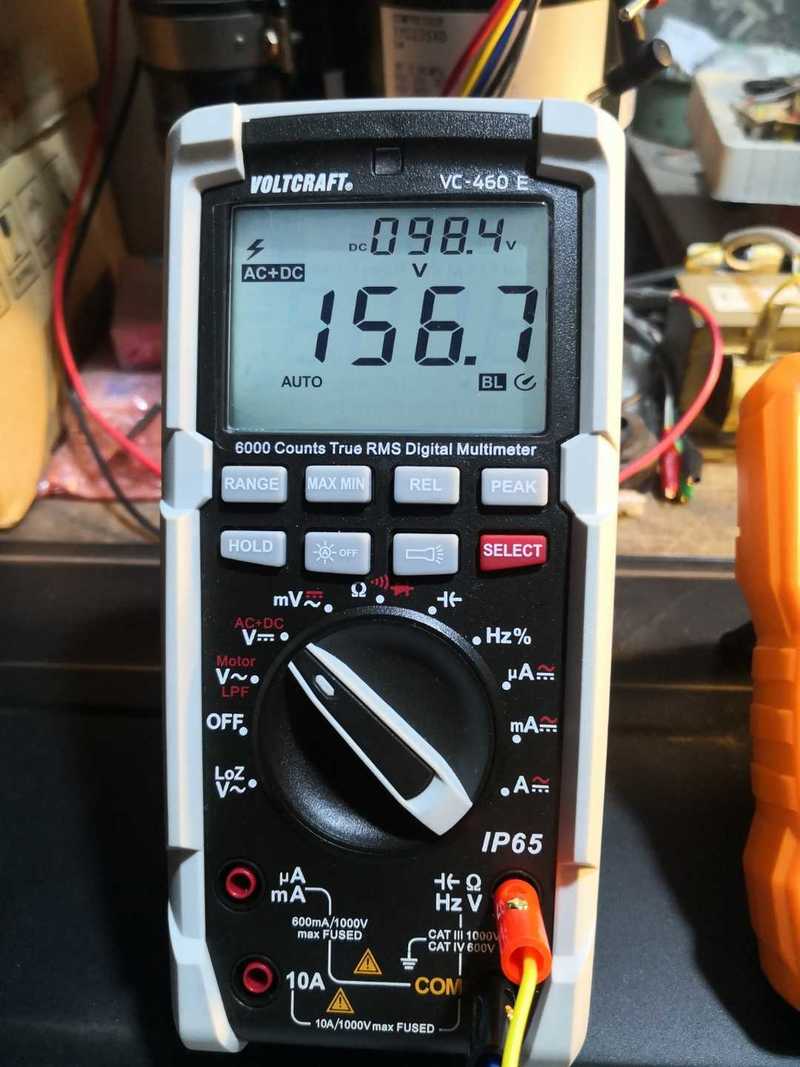

VC460E测得直流分量为98.4V

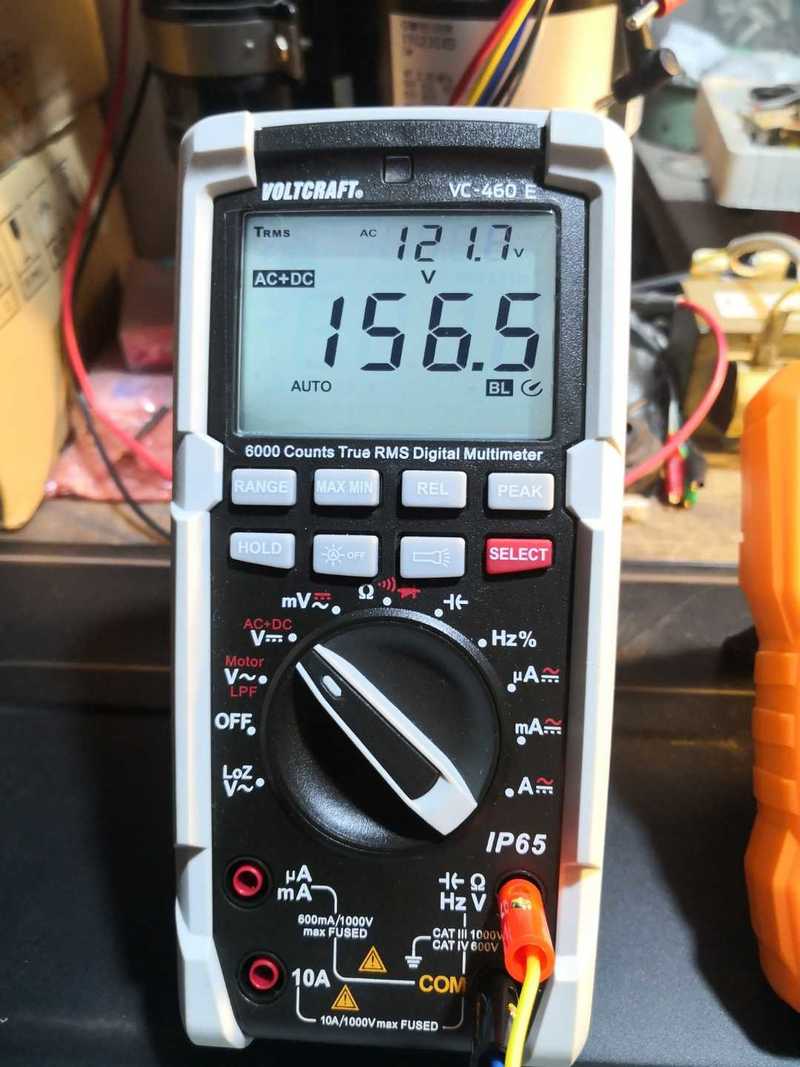

交直流合成分量（AC+DC）为156.6V

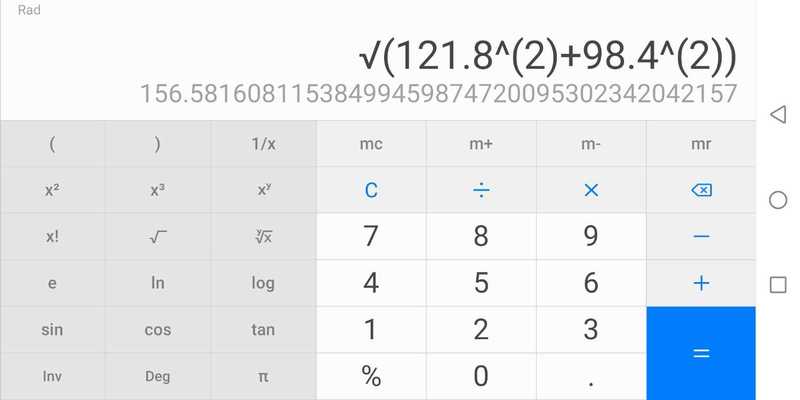

合成分量的有效值计算方法为：交流分量²+直流分量²之和再开平方。计算结果和测量值一致：AC+DC＝156.58V


因为南京天宇T21E是傻瓜表，自动识别电压类型，无法调节AC和DC,所以只能显示在AC档位。

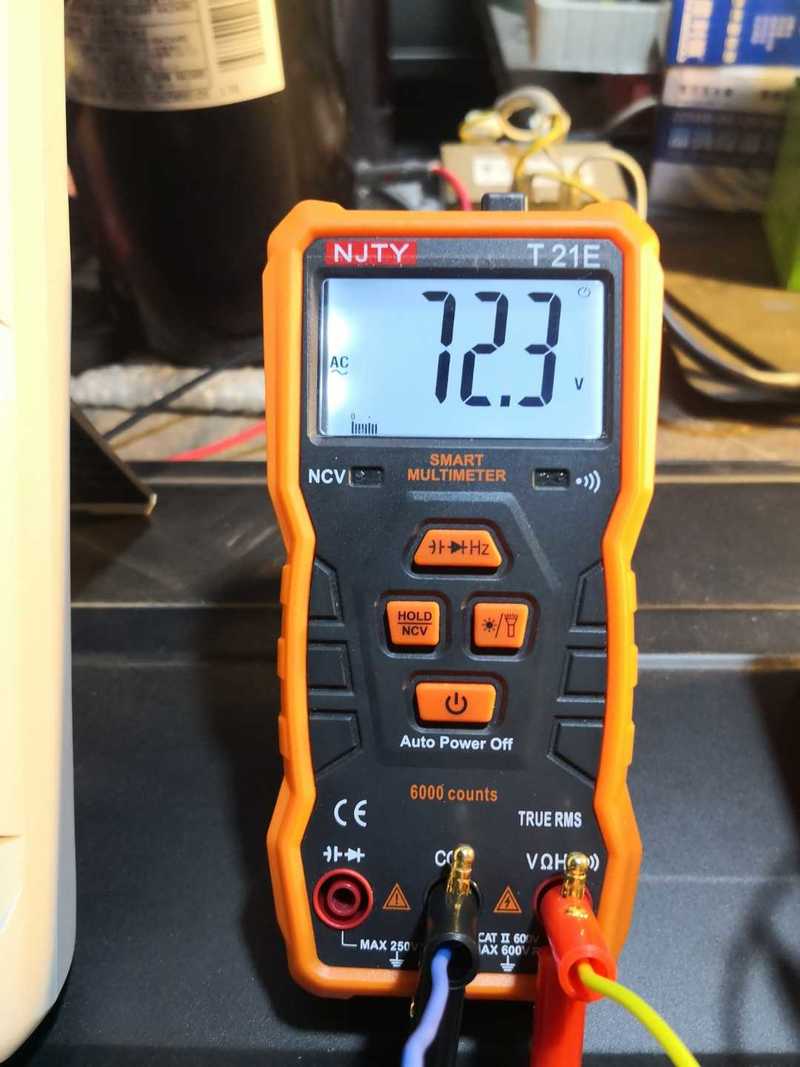

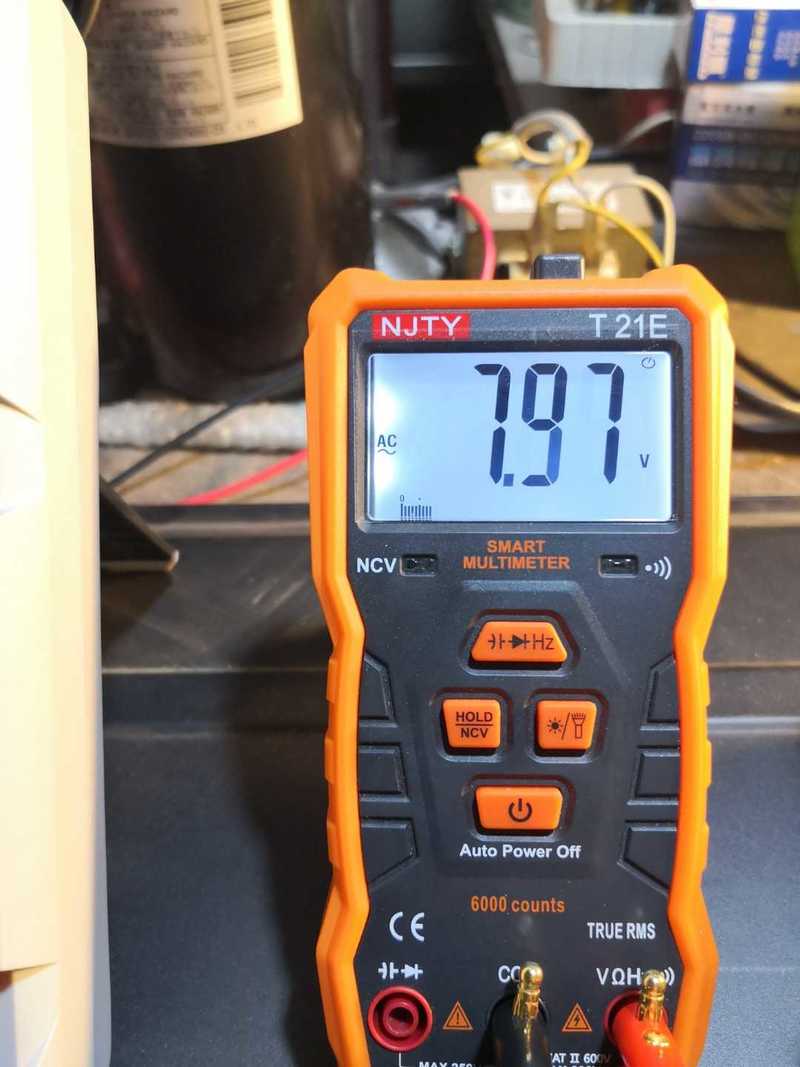

只是搞不明白，天宇测得的除156.8V正确值以外，途中显示的7.97V和72.3V的数值（暂先称之为“无用值”）从哪里得出的？欢迎一起探讨！





收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

ksj197706 数字大师 2021-4-10 20:47:00
路过看看，
2021-4-10 20:47:00 回复
hc061218 数字王者 2021-4-10 21:16:00
天宇可能是串联了隔直电容？？？
2021-4-10 21:16:00 回复
13912217676 楼主     数字巨人 2021-4-10 21:44:03
hc061218 发表于 2021-4-10 21:16
天宇可能是串联了隔直电容？？？

应该不会。如果天宇内部串联了隔直电容，那么它测量直流和电阻会无效的
2021-4-10 21:44:03 回复
13912217676 楼主     数字巨人 2021-4-10 21:45:04
ksj197706 发表于 2021-4-10 20:47
路过看看，

大师指点迷津再撤 哈哈
2021-4-10 21:45:04 回复
aquacure2236 数字斗士 2021-4-10 23:24:47
天宇那个156怎样出来的他也没有ac+dc呀
2021-4-10 23:24:47 回复
13912217676 楼主     数字巨人 2021-4-10 23:43:38

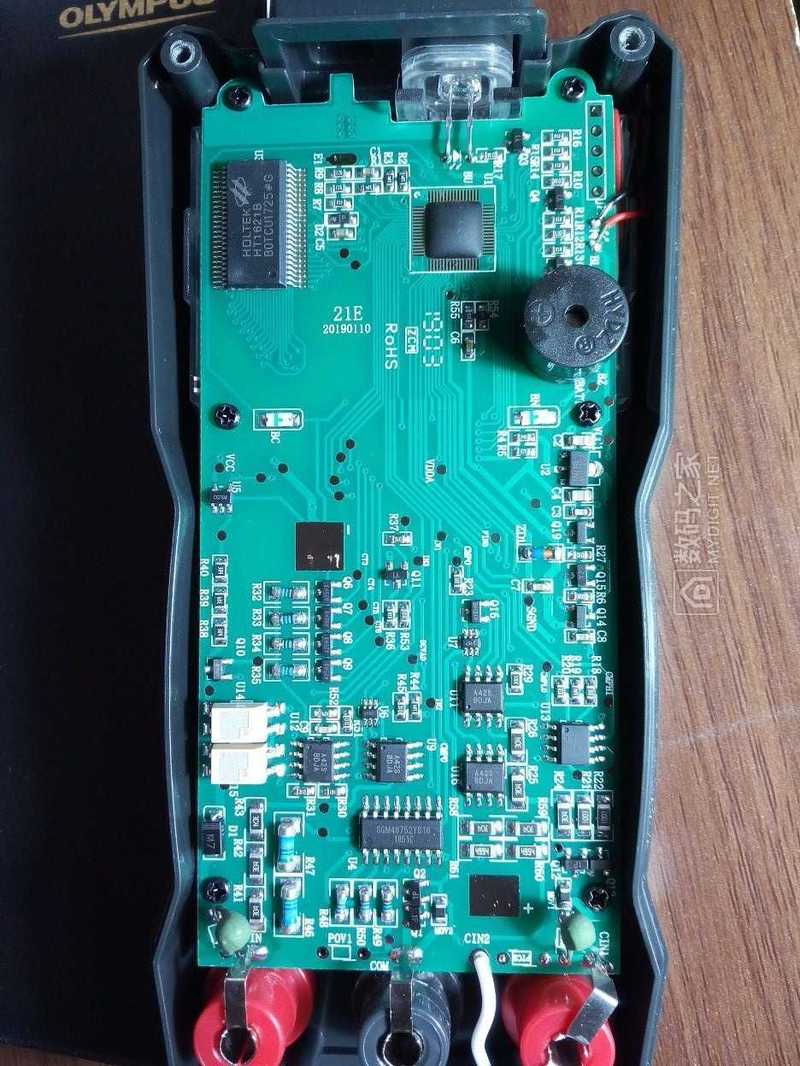

这是天宇T21E内部PCB板。牛屎芯型号未知，除了一个显示芯片外，其他的看的云里雾里
2021-4-10 23:43:38 回复
勇闯沙滩 数字大神 2021-4-11 06:21:20
这表芯片挺多的，与众不同。
2021-4-11 06:21:20 回复
表述 数字精灵 2021-4-11 07:16:56
AD+DC功能是万用表一个不可少的功能，少了这个功能只能人工去计算了。
2021-4-11 07:16:56 回复
13912217676 楼主     数字巨人 2021-4-11 07:43:21
原因终于找到了！就是工作台上那只临时开着的LED灯泡！昨晚因为手机拍照补光，我打开了那只灯泡。那只灯泡是某宝买的便宜货，因为成本问题，厂家省去了感荣元件。就是说没有EMI滤波器。
今天早上不再开灯泡测试，天宇表测试正常了！
记得前不久我修复一台德生收音机，修好因电池漏液故障后试机，也是太多的沙沙声，百思不得其解。偶然发现关掉灯泡后好了！

EMI滤波器与π型滤波器类似，但实际上它是一个双向LC滤波器。它的作用一方面滤除交流市电窜入的干扰，另一方面滤除开关管所产生的噪声，防止其进入到输入电源线造成对电网的污染。
2021-4-11 07:43:21 回复
13912217676 楼主     数字巨人 2021-4-11 08:05:52
那么为什么VC460E测试值会一直稳定呢？是不是应该归功于万用表内部那个金属屏蔽盒呢？
当然只是猜想，没有来得及拆去屏蔽盒去验证。但我觉得，一台合格的万用表，抗干扰能力强也很重要。

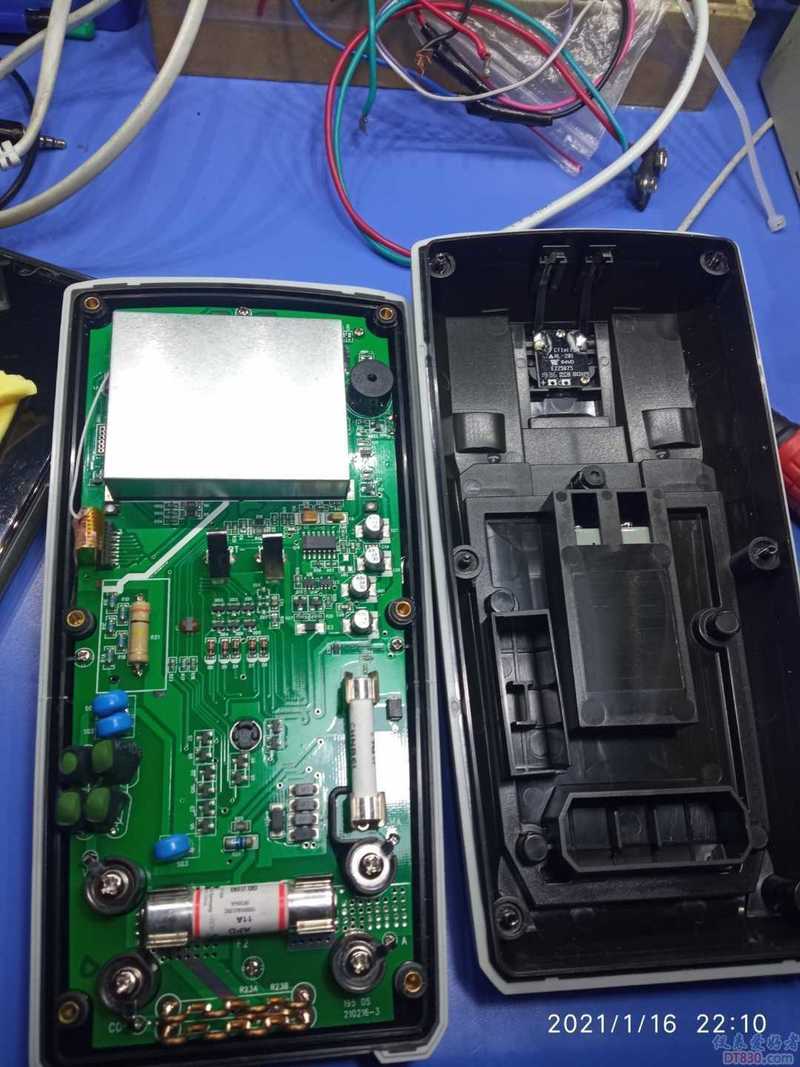

借用坛友hc06128的照片，在此表示感谢！
2021-4-11 08:05:52 回复
ksj197706 数字大师 2021-4-11 09:28:39
13912217676 发表于 2021-4-10 21:45
大师指点迷津再撤 哈哈

这个真不清楚啊，我貌似在哪里看到过一篇文章说低端表主控基本都显示Ac+DC的值，不用用户再去计算，
2021-4-11 09:28:39 回复
散淡021 数字大神 2021-4-11 17:19:46
本帖最后由 散淡021 于 2021-4-11 20:41 编辑

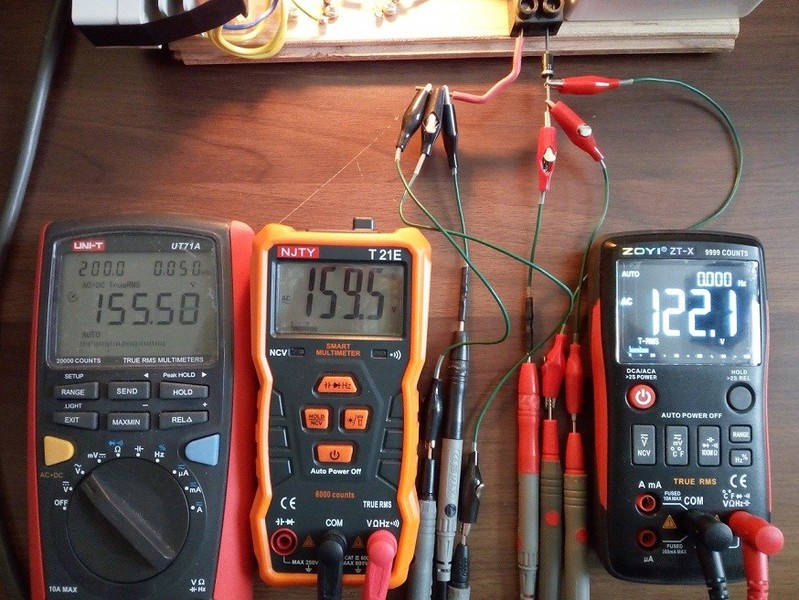

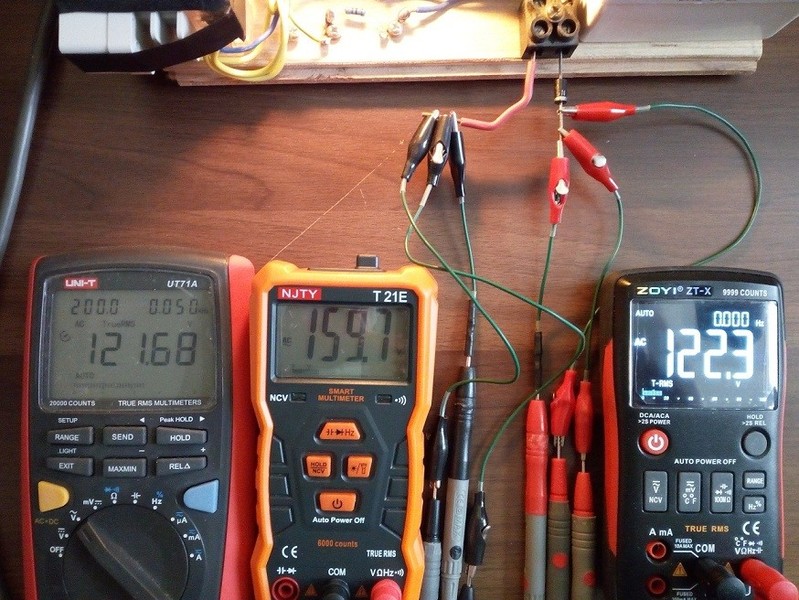

现在脑子不行了，看了楼主的帖子才想起来，几年前T21刚上市时，朋友送了一台，我发了个评测帖子。成了枪手了


普通真有效值的数表ACV档都隔值的，当然也就测不出市电半波整流后的DC成份，高档些的表都是要切换档位才能测（AC+DC）
而T21是自动识别表子， 被测信号输入当然不加隔直，要不无法识别DC，所以自然测出这个156V。





2021-4-11 17:19:46 回复
hc061218 数字王者 2021-4-11 18:31:01
不是吧  测个电流都被干扰了。这也太，，，，，，可以做个屏蔽，再试试能不能抗干扰
2021-4-11 18:31:01 回复
13912217676 楼主     数字巨人 2021-4-12 19:30:01
这个婊 子有些傻哈哈
2021-4-12 19:30:01 回复
wgh1027 数字大神 2021-4-12 21:56:43
原来T21有DC+AC功能
2021-4-12 21:56:43 回复
佳维 数字精灵 2023-3-11 10:55:40
把问题搞复杂了
