MF10A指针万用表修拨盘触片

发表于：2022-6-12 11:28:57 2379
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: MF10A指针万用表

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
一台MF10A指针万用表，外表很新，但是DC档测不了电池，因为便宜买回去拆开，试试指针能动，还行没有大问题。拆开时里面有个拨盘触片掉了，上面的白塑料托垫已经没有了，用一块线路板做了块，安装好后很好用，测一测还很准。

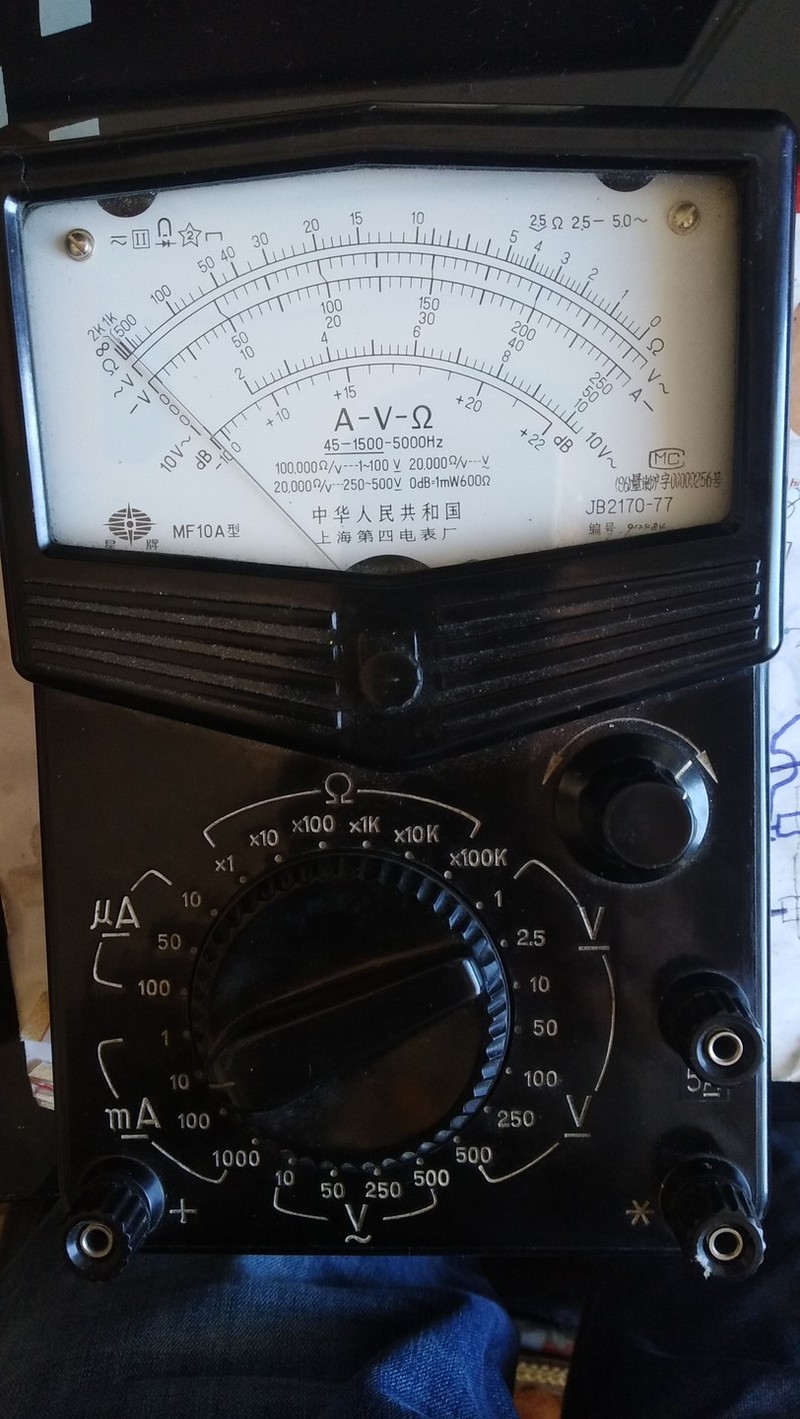

很新的MF10A指针万用表。

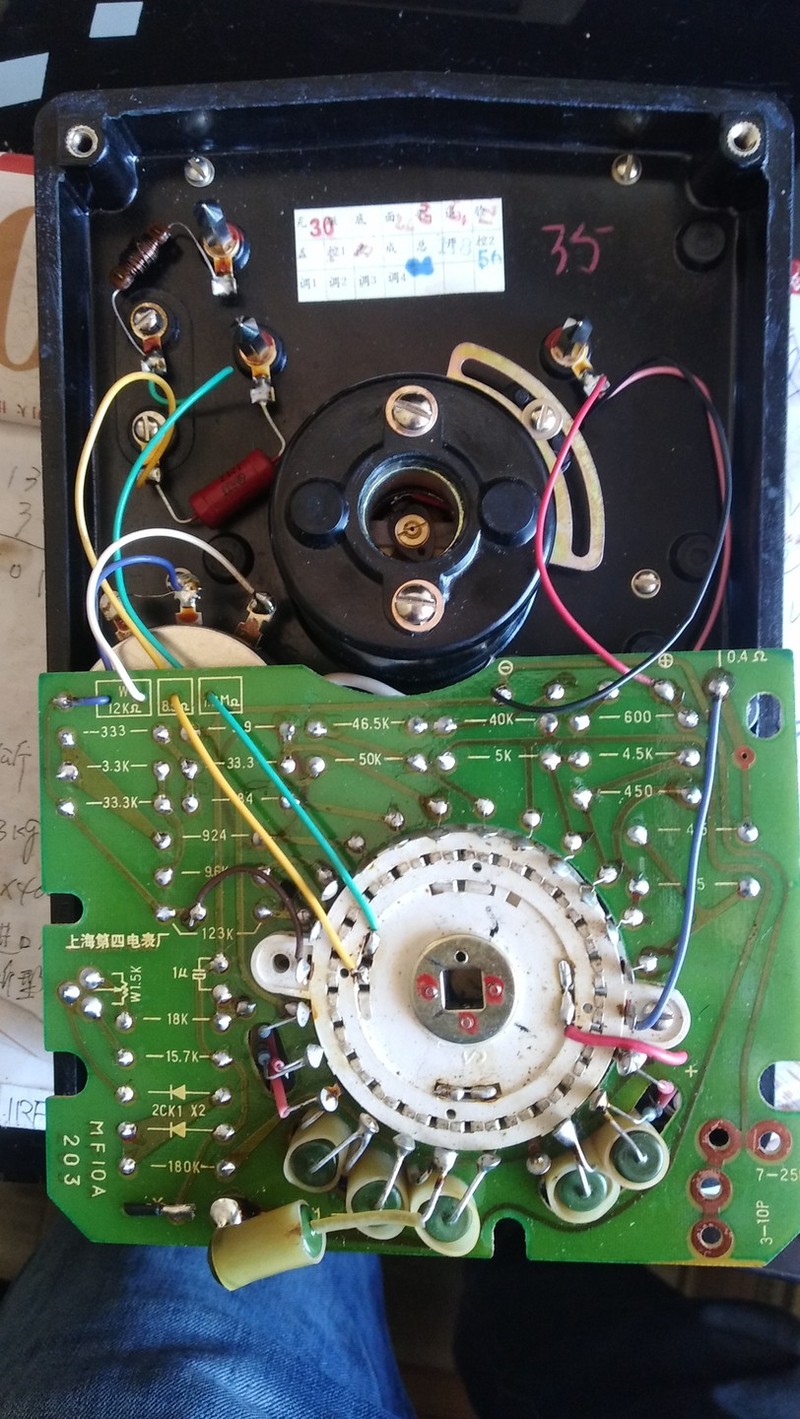

里面也很新，没有损坏痕迹。

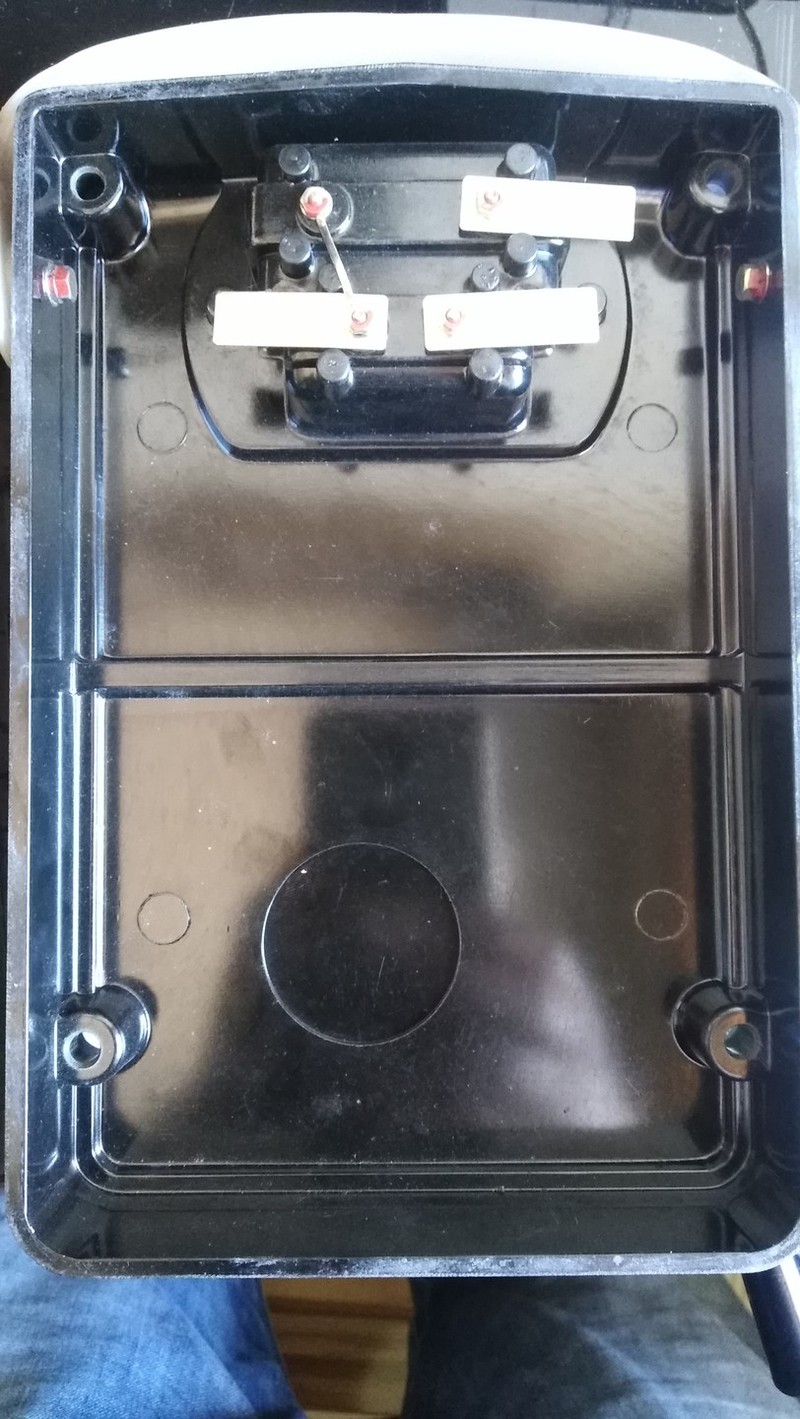

后盖里面。

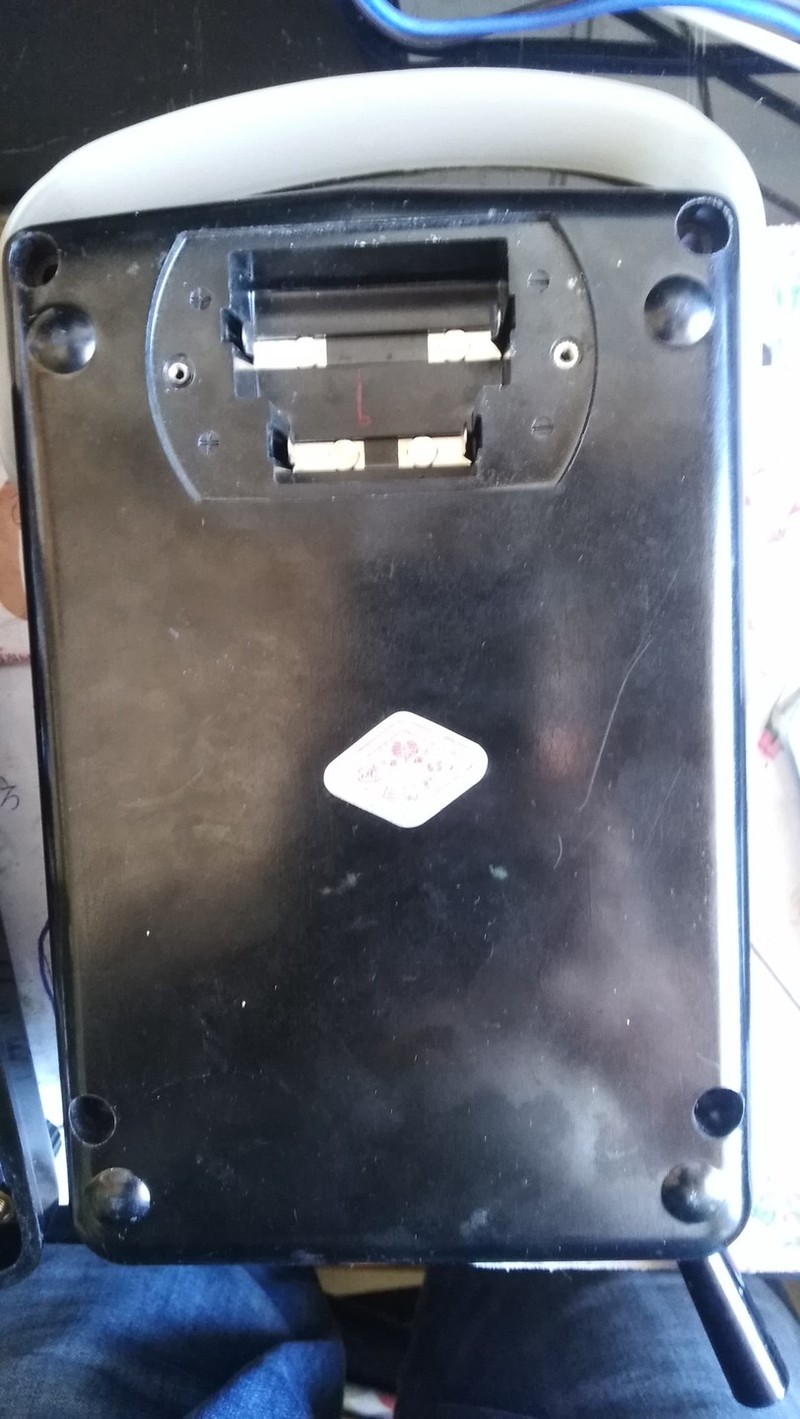

后盖外面。

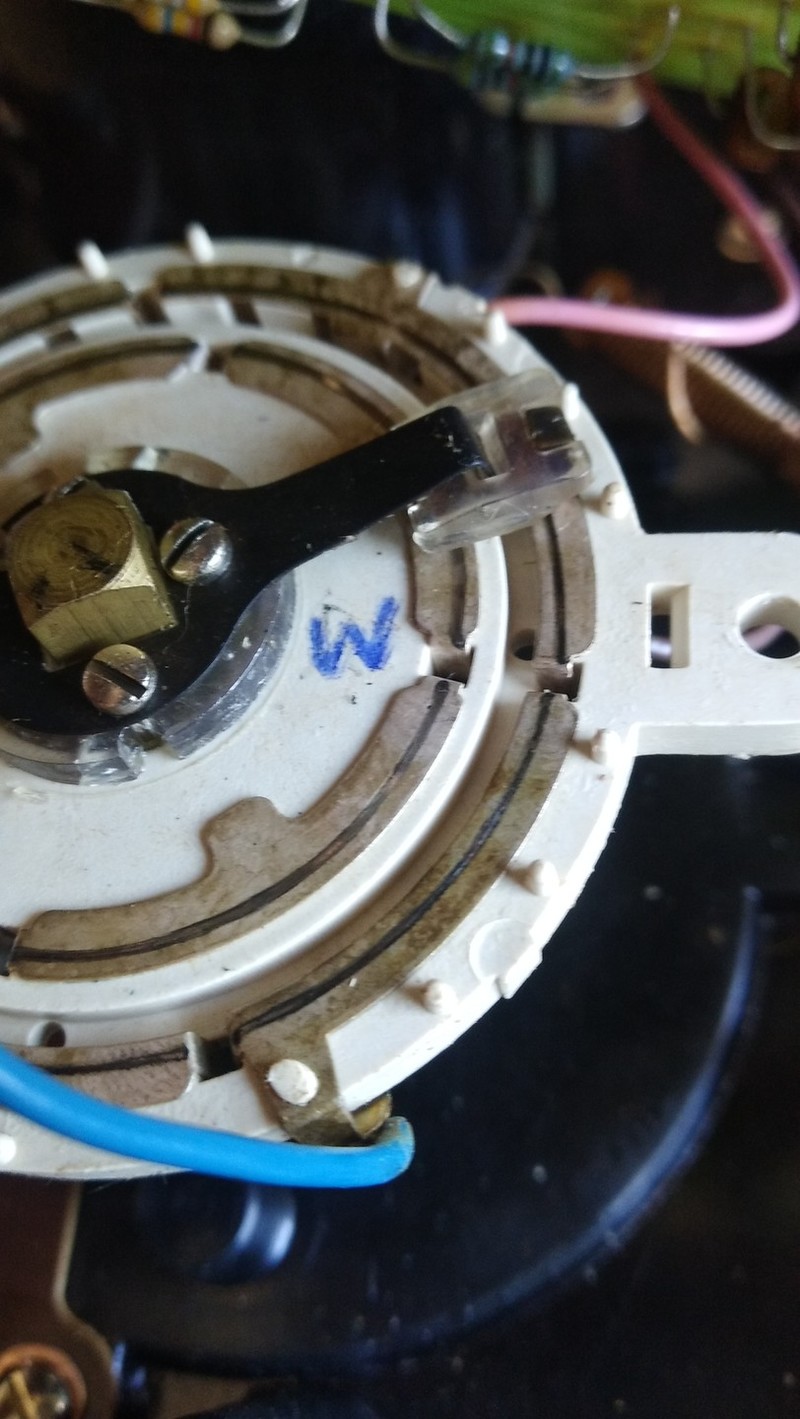

拨盘开关共有两层两个拨片，上面的触片没了。

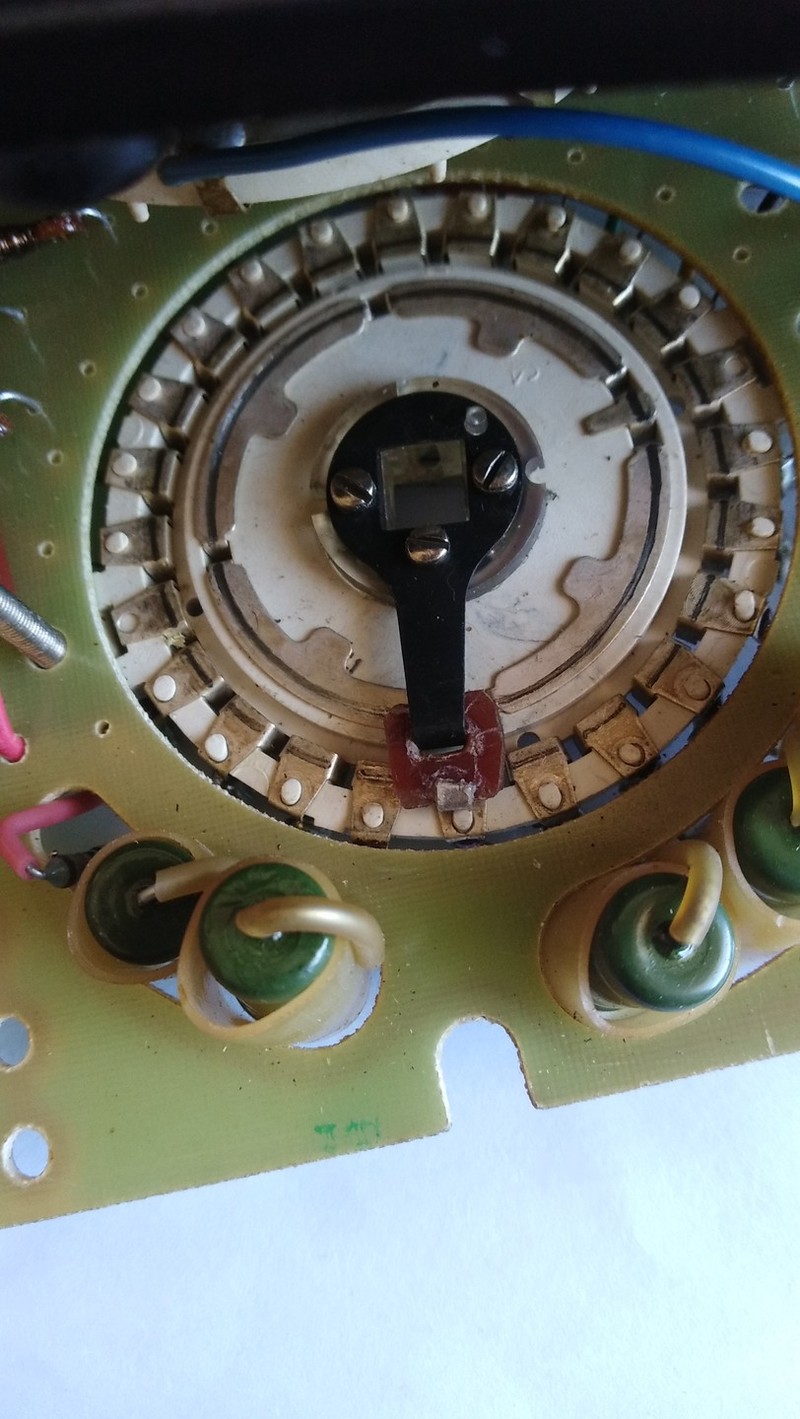

下面的触片。

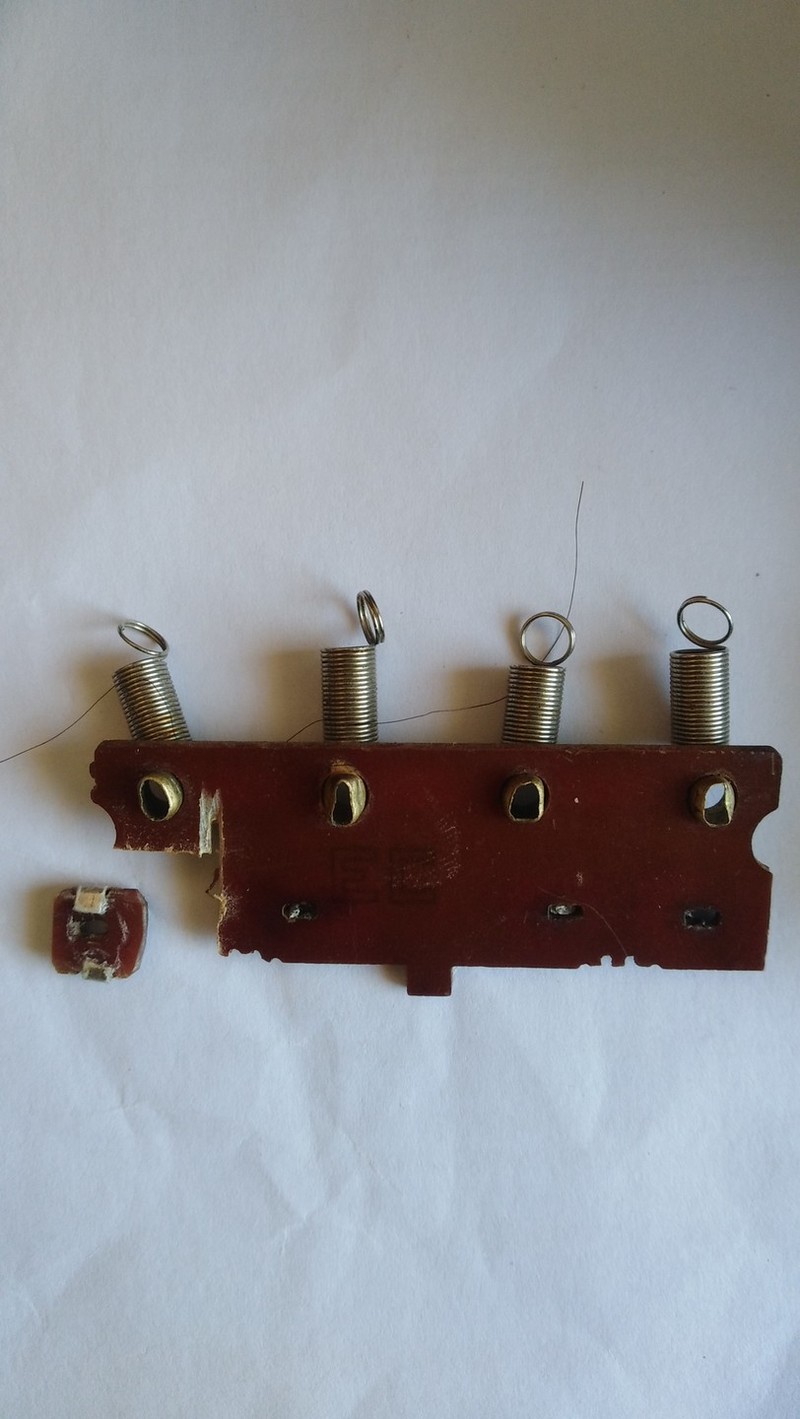

下面做的触片，准备安装。

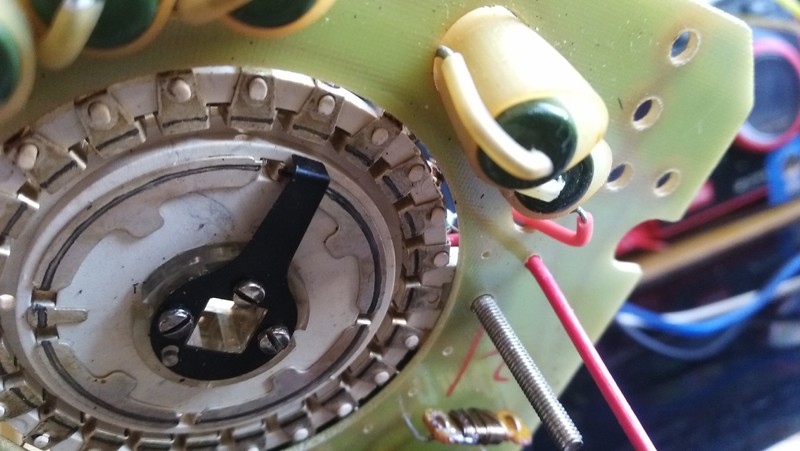

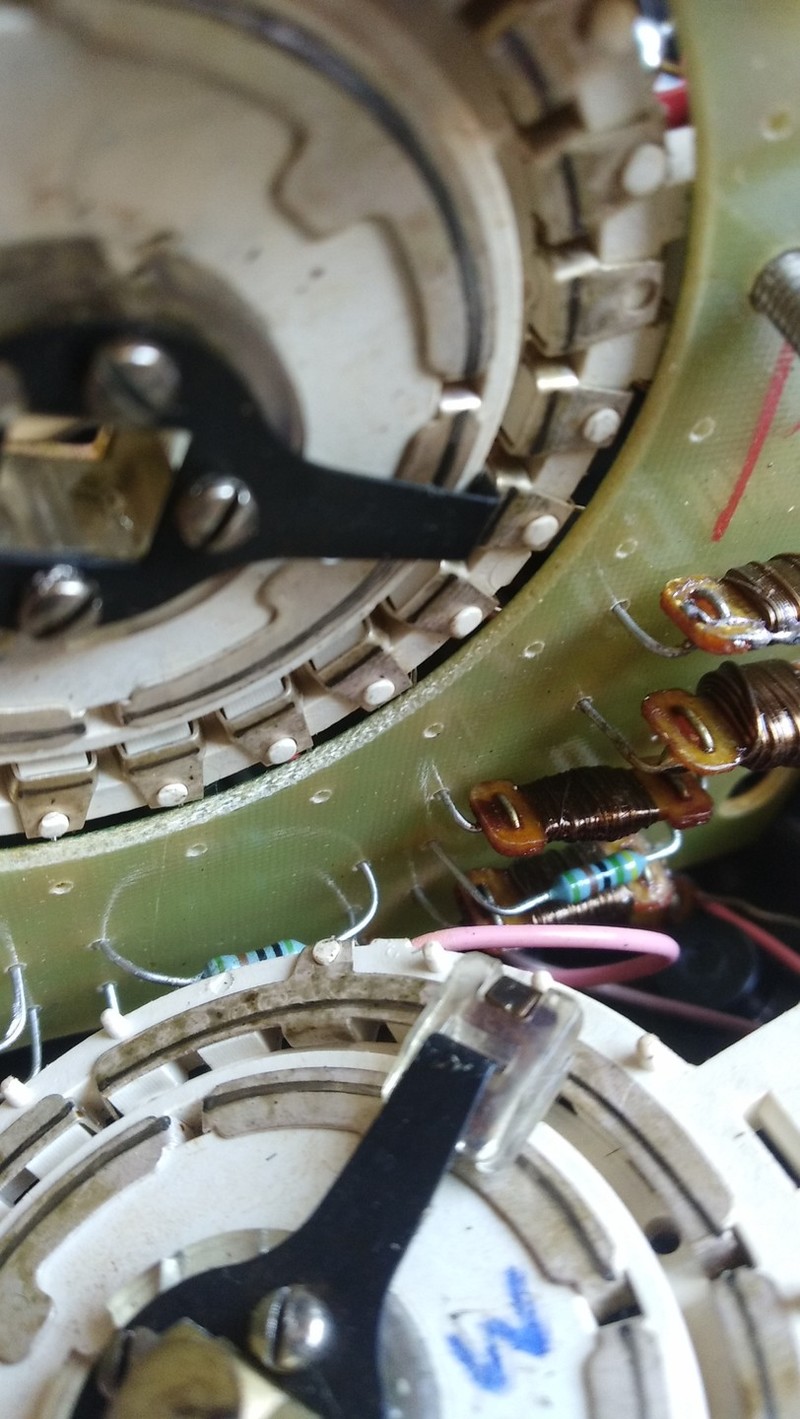

换个方向看看没有触片。
裁块线路板。

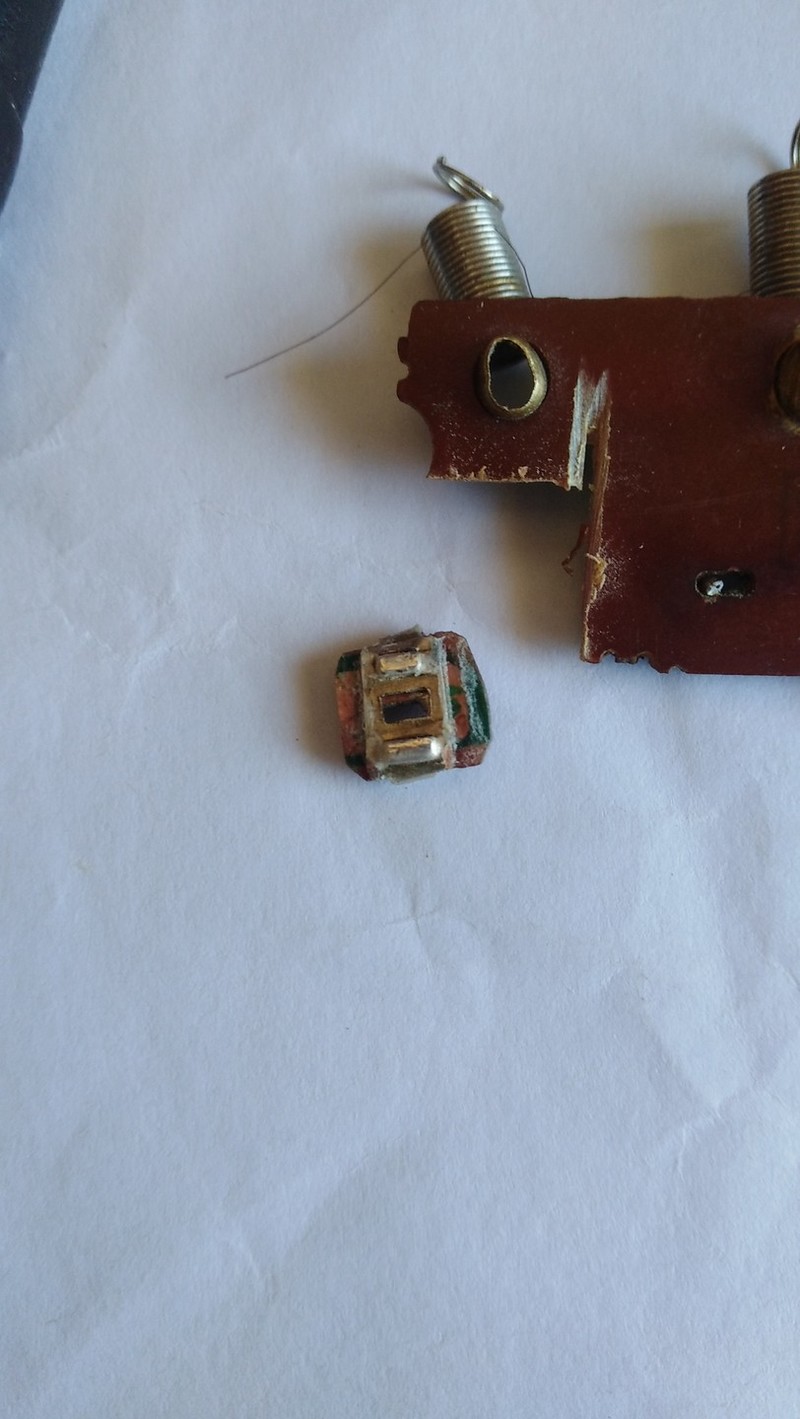

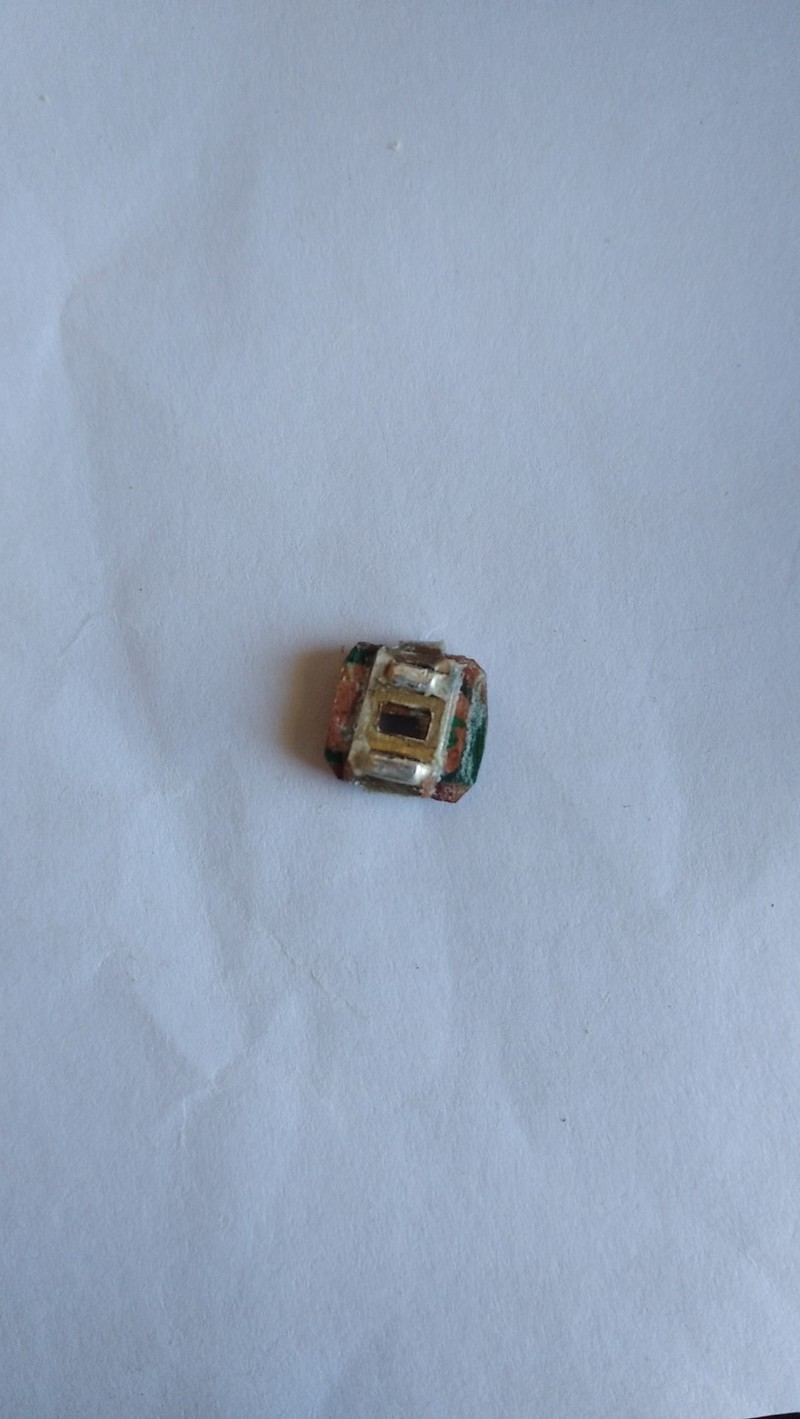

将镀银触片夹在线路板上。

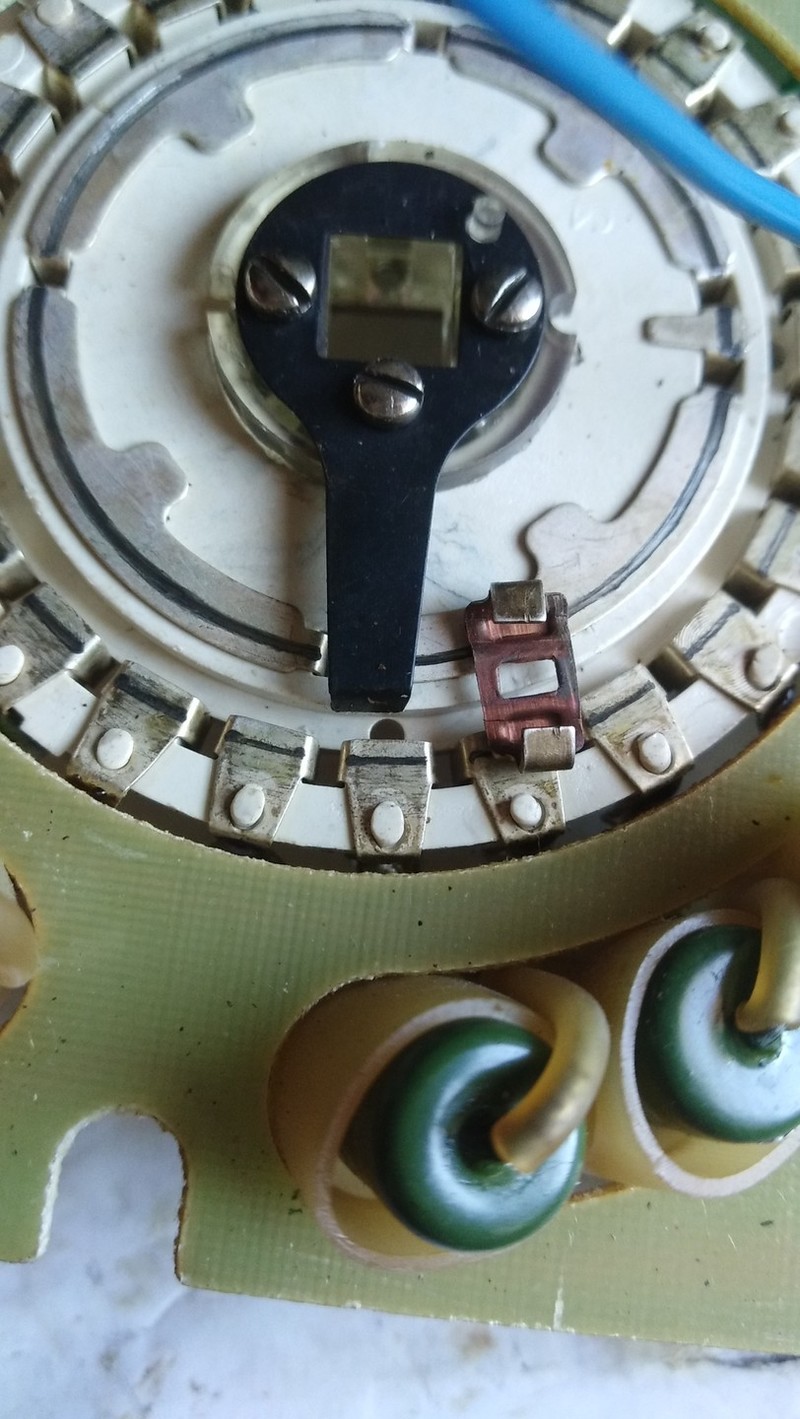

镀银触片安装好。

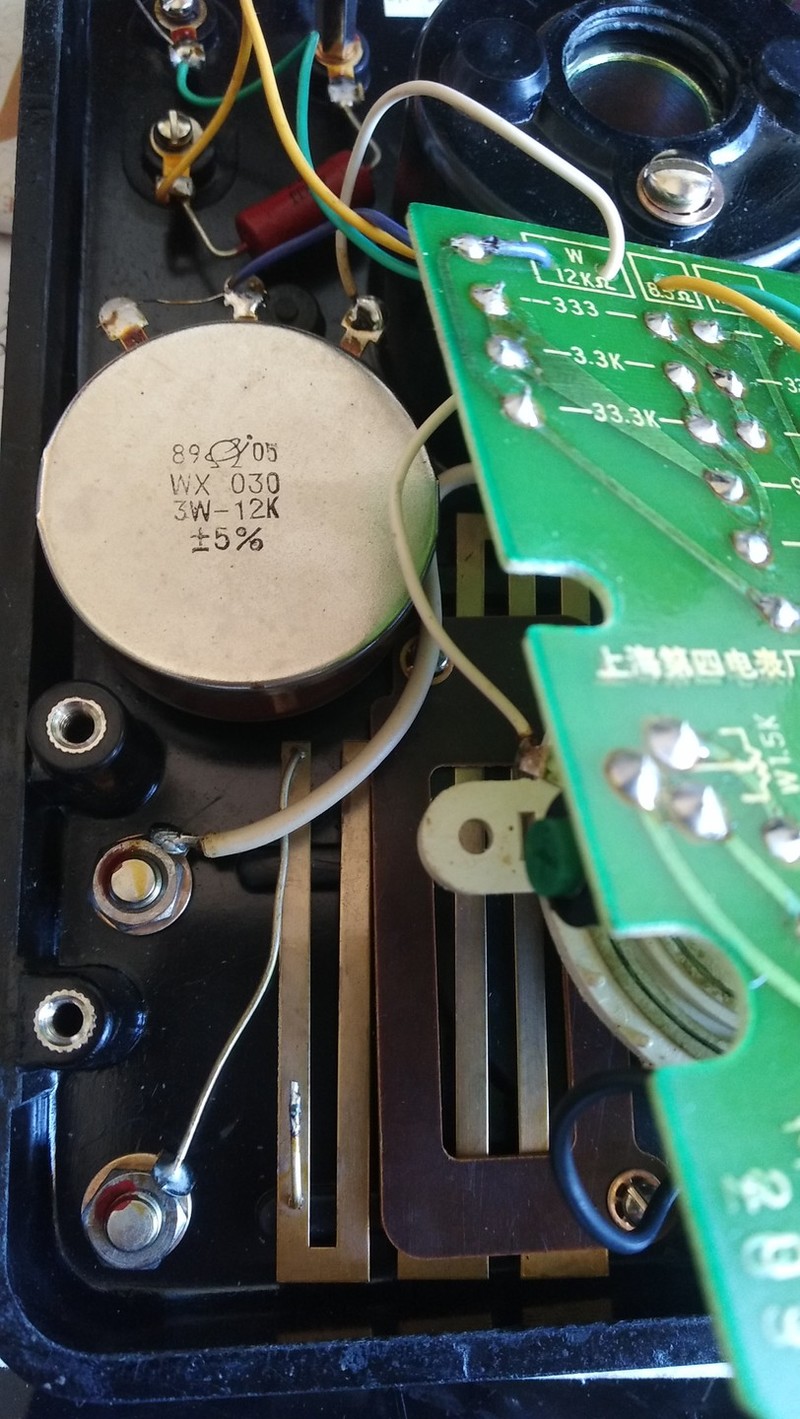

线路板里面中间位置有个可调电阻，可调交流电压。
这表档位很少，有时间测一测。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

mvwz24029819 数字精灵 2022-6-12 12:21:17
好办法，又可以使用了，谢谢分享
2022-6-12 12:21:17 回复
wgh1027 数字大神 2022-6-12 12:27:05
手艺不错
2022-6-12 12:27:05 回复
wgh1027 数字大神 2022-6-12 12:27:49
谢谢分享
2022-6-12 12:27:49 回复
fslichong 数字王者 2022-6-12 13:33:08
镀银的，太漂亮了
2022-6-12 13:33:08 回复
13912217676 数字巨人 2022-6-12 13:40:33
妙手回春恭喜恭喜
2022-6-12 13:40:33 回复
qjf11 数字大师 2022-6-12 13:50:45
91年的表？外磁还是内磁表？表头那里应该有个盖子的，表头右边那个是磁分流器？
2022-6-12 13:50:45 回复
atz123 数字王者 2022-6-12 20:43:39
高手！谢谢分享
2022-6-12 20:43:39 回复
勇闯沙滩 楼主     数字大神 2022-6-13 06:02:46
qjf11 发表于 2022-6-12 13:50
91年的表？外磁还是内磁表？表头那里应该有个盖子的，表头右边那个是磁分流器？ ...

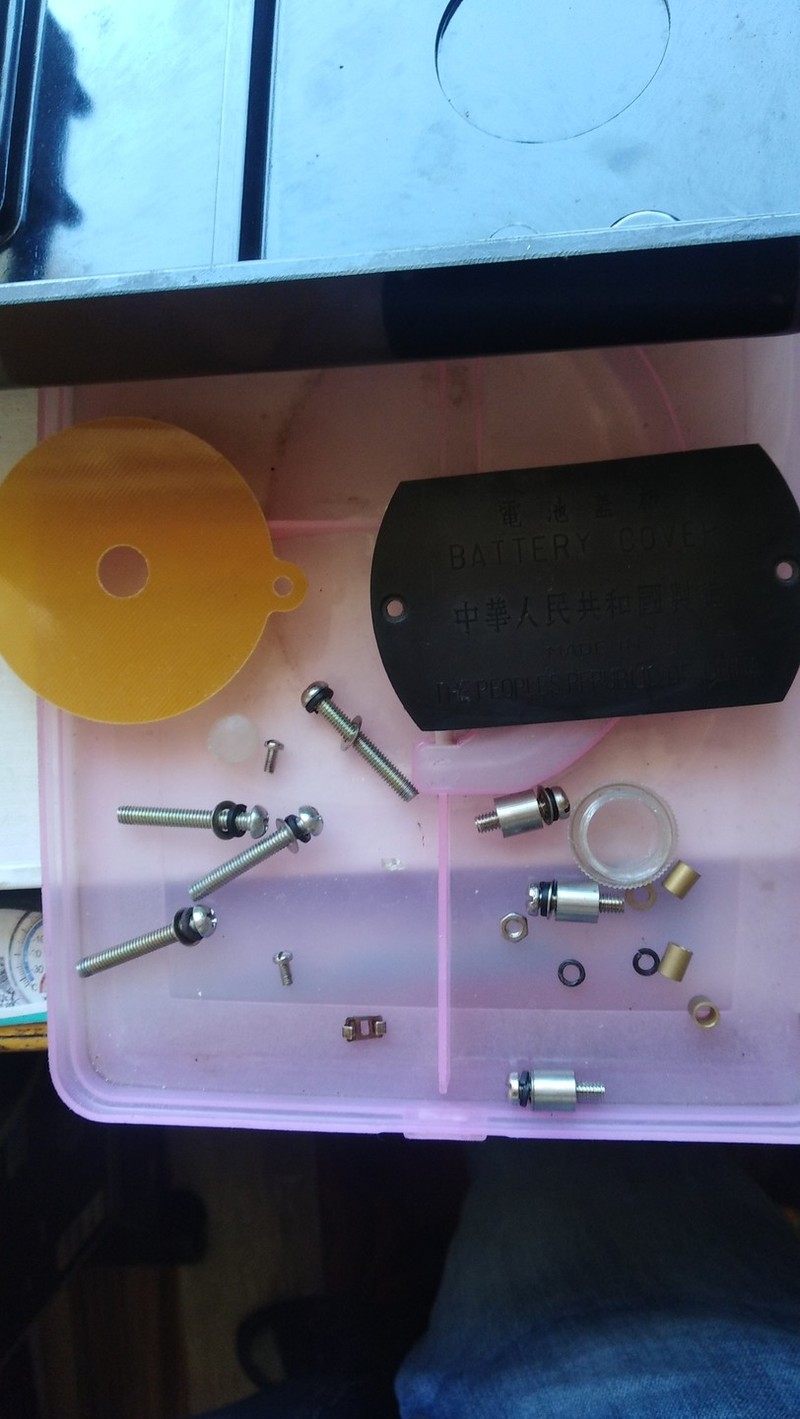

那个圆盖在拆的元件那一堆那。
2022-6-13 06:02:46 回复
勇闯沙滩 楼主     数字大神 2022-6-13 06:03:46
13912217676 发表于 2022-6-12 13:40
妙手回春恭喜恭喜

可以用了。
2022-6-13 06:03:46 回复
wgh1027 数字大神 2022-6-13 19:41:40
恭喜恭喜
2022-6-13 19:41:40 回复
喜欢就好 数字精灵 2022-6-13 21:37:38
楼主高手!
2022-6-13 21:37:38 回复
散淡021 数字大神 2022-6-13 23:42:20
MF10 刀位是电路板，比MF10A差。100K档会漏电， 早处理了
2022-6-13 23:42:20 回复
勇闯沙滩 楼主     数字大神 2022-6-14 06:14:13
散淡021 发表于 2022-6-13 23:42
MF10 刀位是电路板，比MF10A差。100K档会漏电， 早处理了

那MF10A就是改进版了。
2022-6-14 06:14:13 回复
散淡021 数字大神 2022-6-14 08:00:44
勇闯沙滩 发表于 2022-6-14 06:14
那MF10A就是改进版了。

是的

10A  后来我没买， 当时也不知道刀位改进了

后来买过MF368和MF368A  二都是一上市就买
2022-6-14 08:00:44 回复
乐在其中110 数字精灵 2022-6-14 09:17:50
佩服楼主的高超手艺。
2022-6-14 09:17:50 回复
勇闯沙滩 楼主     数字大神 2022-6-15 06:06:10
散淡021 发表于 2022-6-14 08:00
是的

10A  后来我没买， 当时也不知道刀位改进了

【MF368和MF368A  二都是一上市就买】，很厉害了。
2022-6-15 06:06:10 回复
勇闯沙滩 楼主     数字大神 2022-6-15 06:07:08
乐在其中110 发表于 2022-6-14 09:17
佩服楼主的高超手艺。

谁都可以做的。
2022-6-15 06:07:08 回复
散淡021 数字大神 2022-6-15 20:30:49
勇闯沙滩 发表于 2022-6-15 06:06
【MF368和MF368A  二都是一上市就买】，很厉害了。

那时已工作了，收入也可，还做小生意
可这二表子没有用过，就是买来看看，那时在外商维修站工作，修理电子内窥镜，用不到表子（不允许芯片级维修）
我刚进单位时40多元买个MF40，那时收入只有39+8元
2022-6-15 20:30:49 回复
duron_ff202006 数字梦想家 2022-6-24 10:39:16
妙手回春
