鸿昌920R袖珍万用表

[复制链接]
发表在  2022-11-23 11:22:59  来自手机  | 显示全部楼层 | 阅读模式
万用表评测
评测类型: 一般评测
仪表品牌: 其它品牌
评测技术项: 其它
仪表型号: 鸿昌920R
显示字数: 三位半
体积分类: 卡片
一个不多见的卡片表,年代未知,电源是纽扣电池2块,不能开机,只能拆下让坛友们看下做工用料,像是手工焊接的

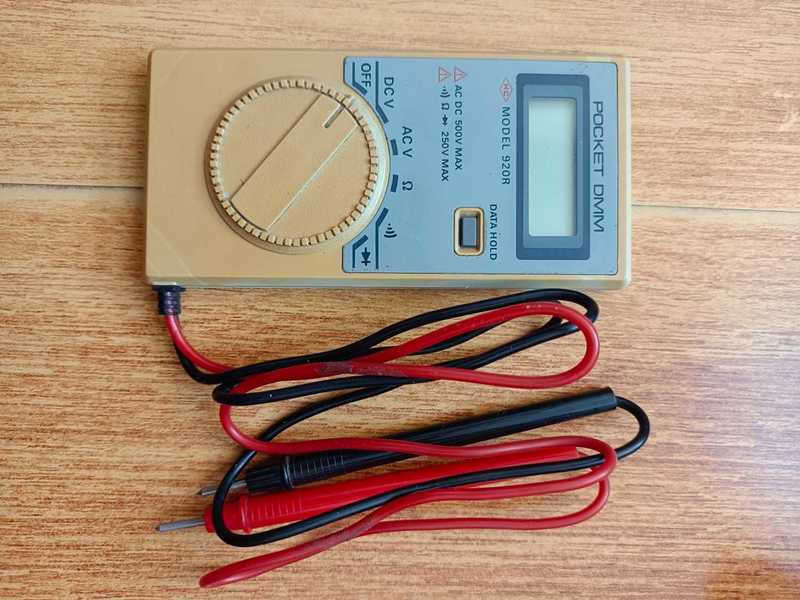

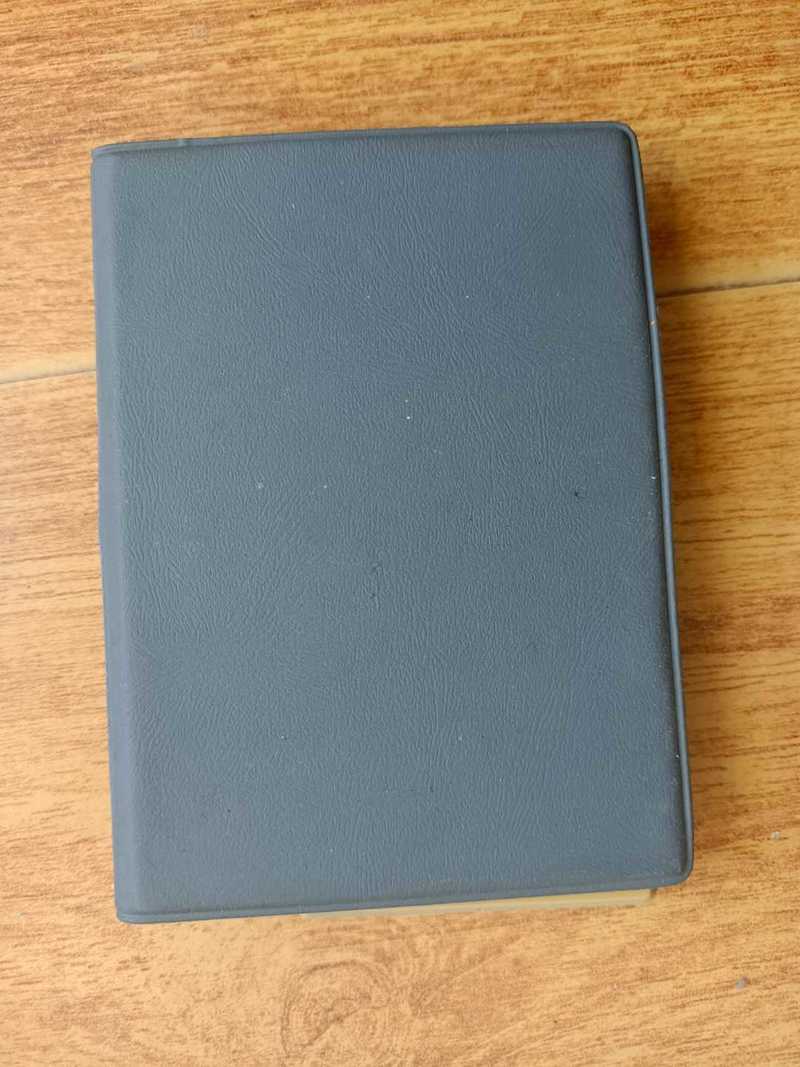

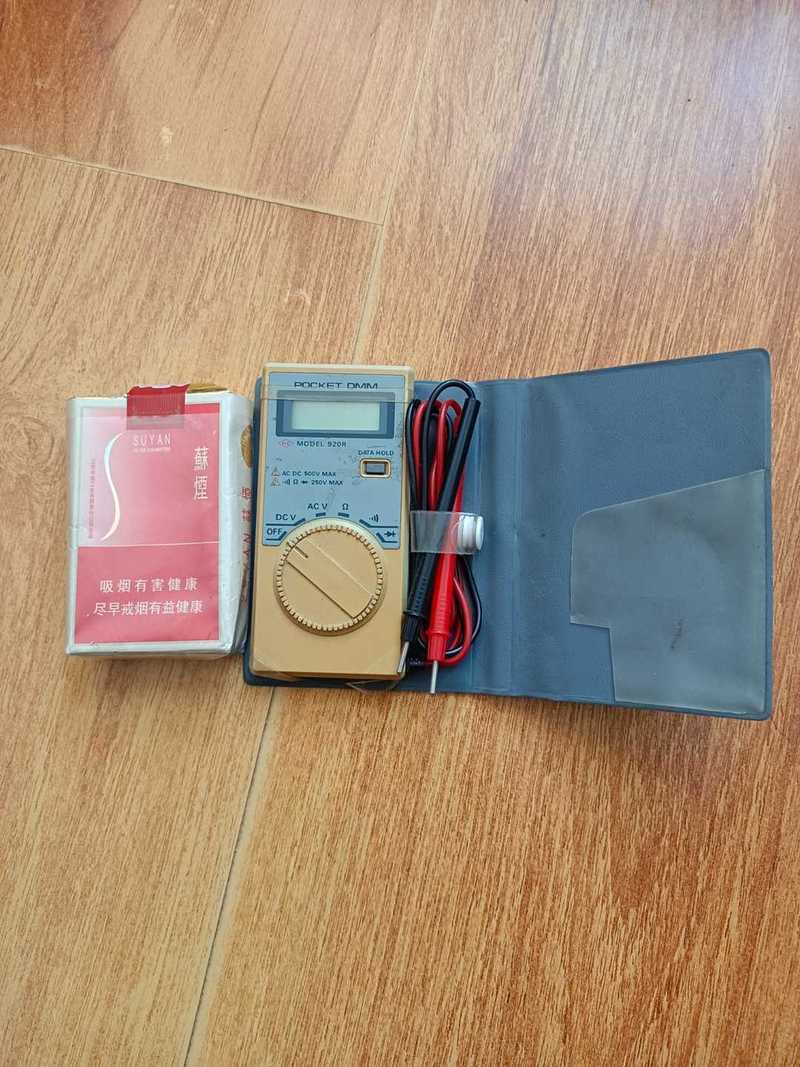

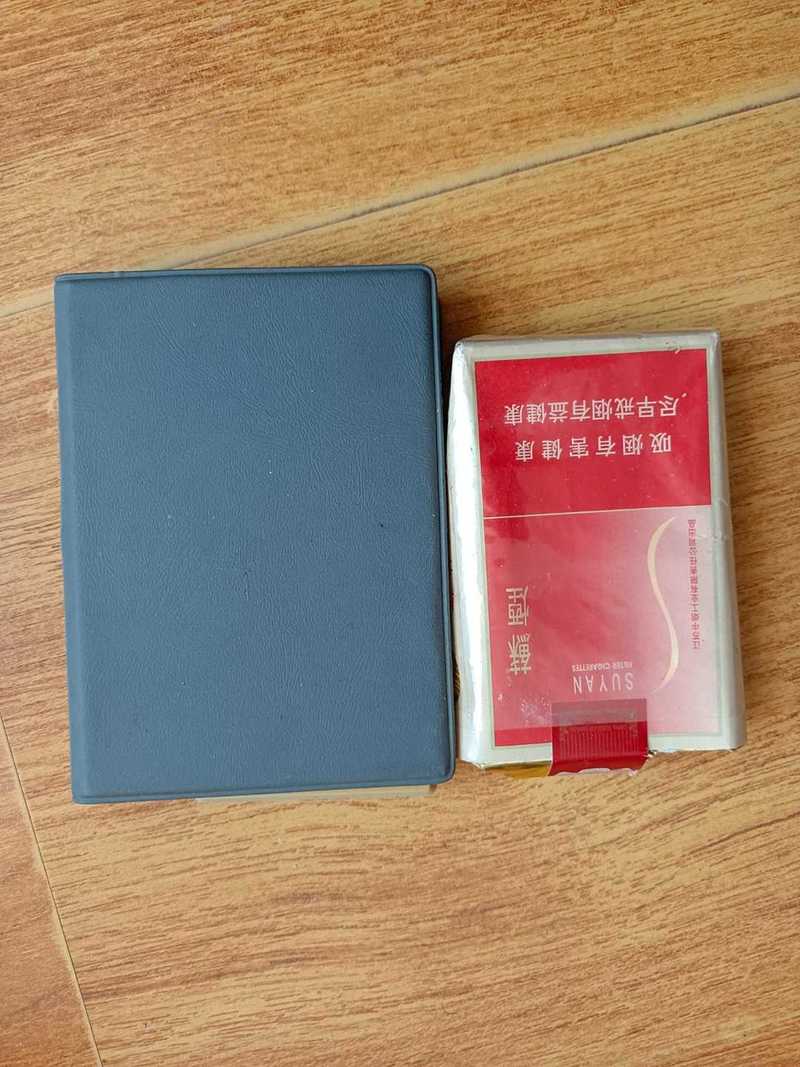

外观,比烟盒还要小巧一些

IMG_20221123_083641.jpg IMG_20221123_083655.jpg IMG_20221123_083839.jpg

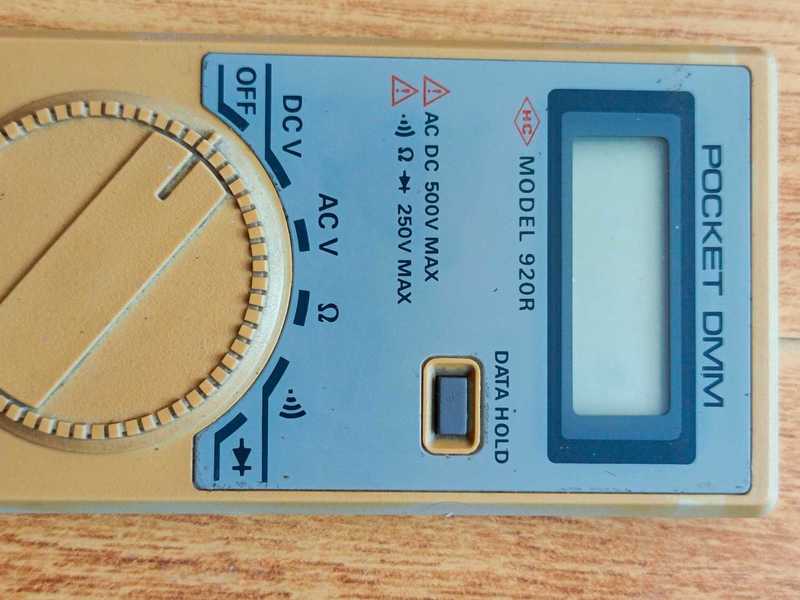

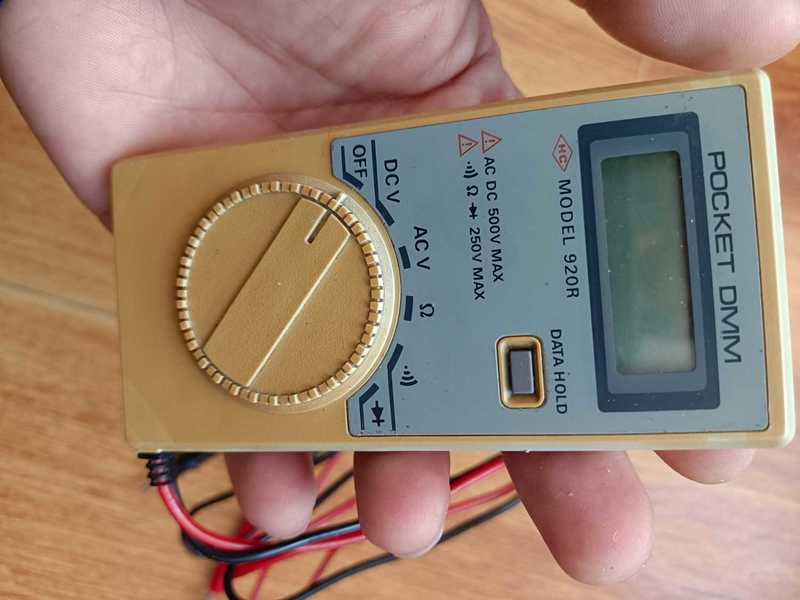

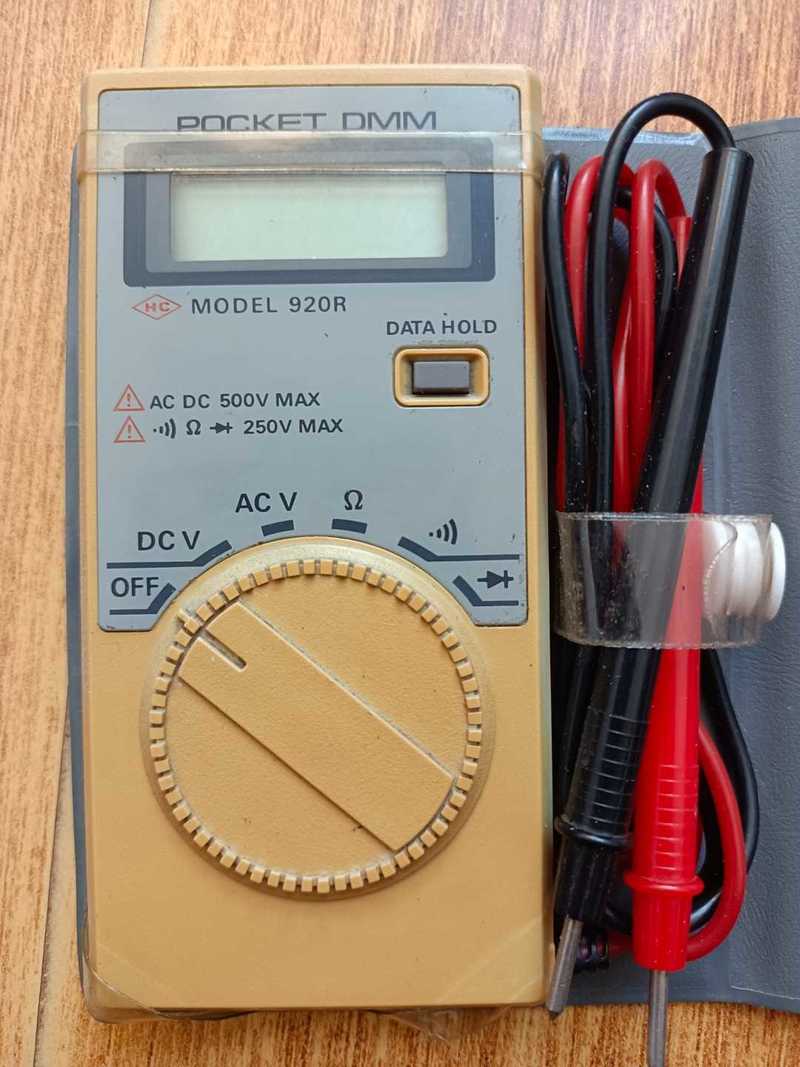

没有说明书,还好面板上标记挺全,最高可测电压500伏,似乎全档有保护的,250伏?做为小表来说,应该是当时比较超前的设计了

IMG_20221123_084349.jpg IMG_20221123_084502.jpg IMG_20221123_084537.jpg IMG_20221123_084614.jpg

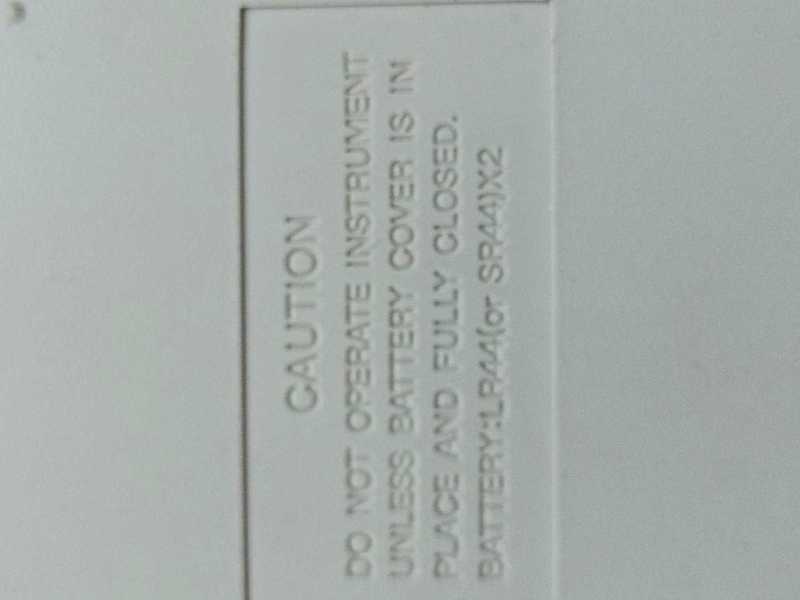

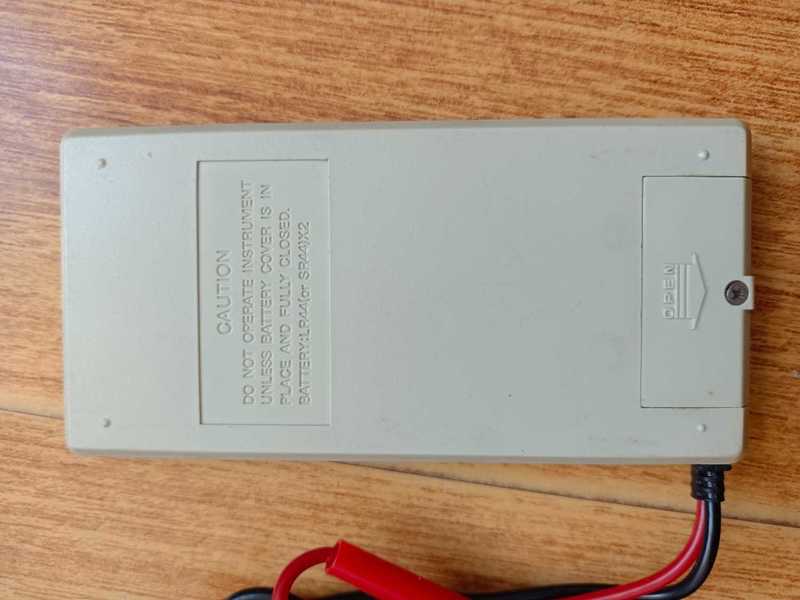

背部,没有产地和生产日期等,只标有电池信息,LR44*2

IMG_20221123_084740.jpg IMG_20221123_084755.jpg

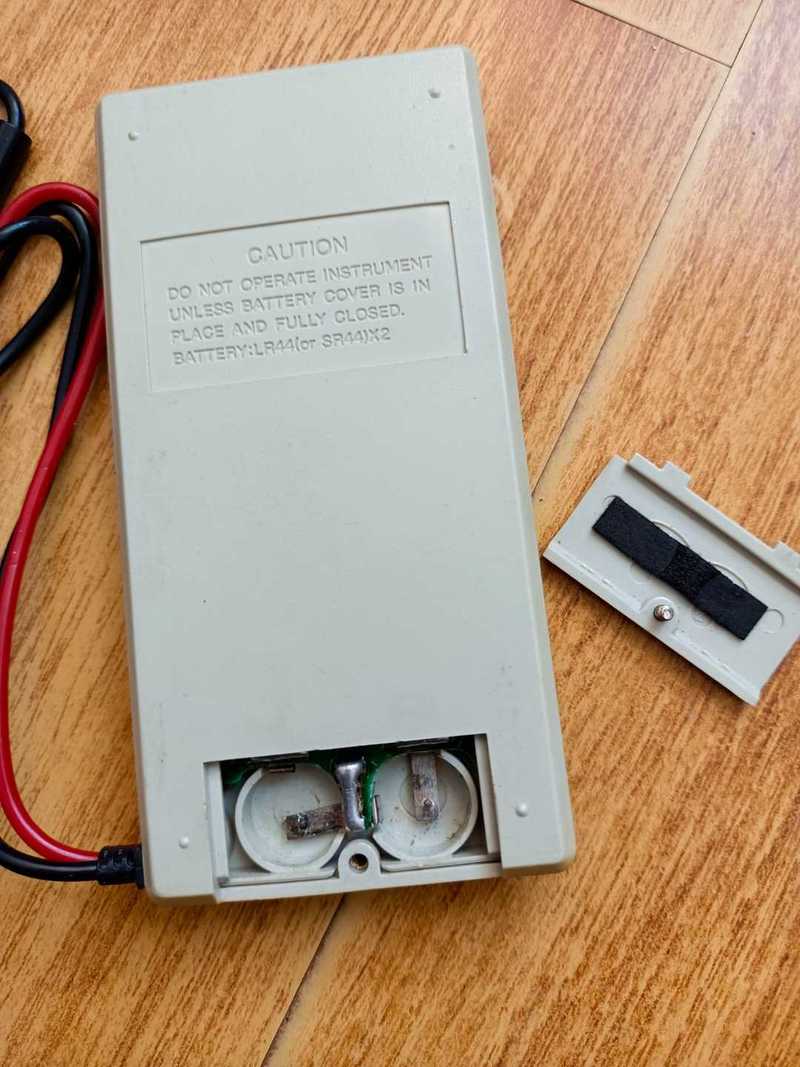

打开后盖子,只有电池盖子上一个螺丝,其余都是靠卡扣固定,轻轻撬一下就开了,电池后盖上标有电池极性

IMG_20221123_085035.jpg IMG_20221123_085257.jpg IMG_20221123_085340.jpg

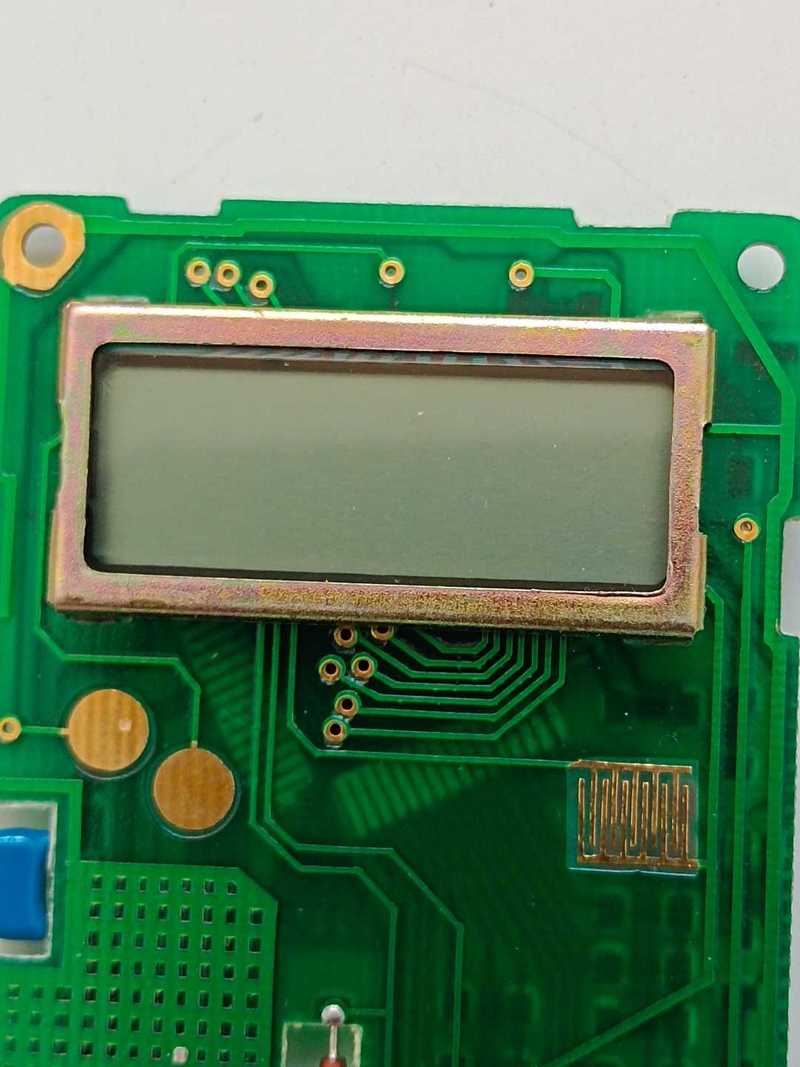

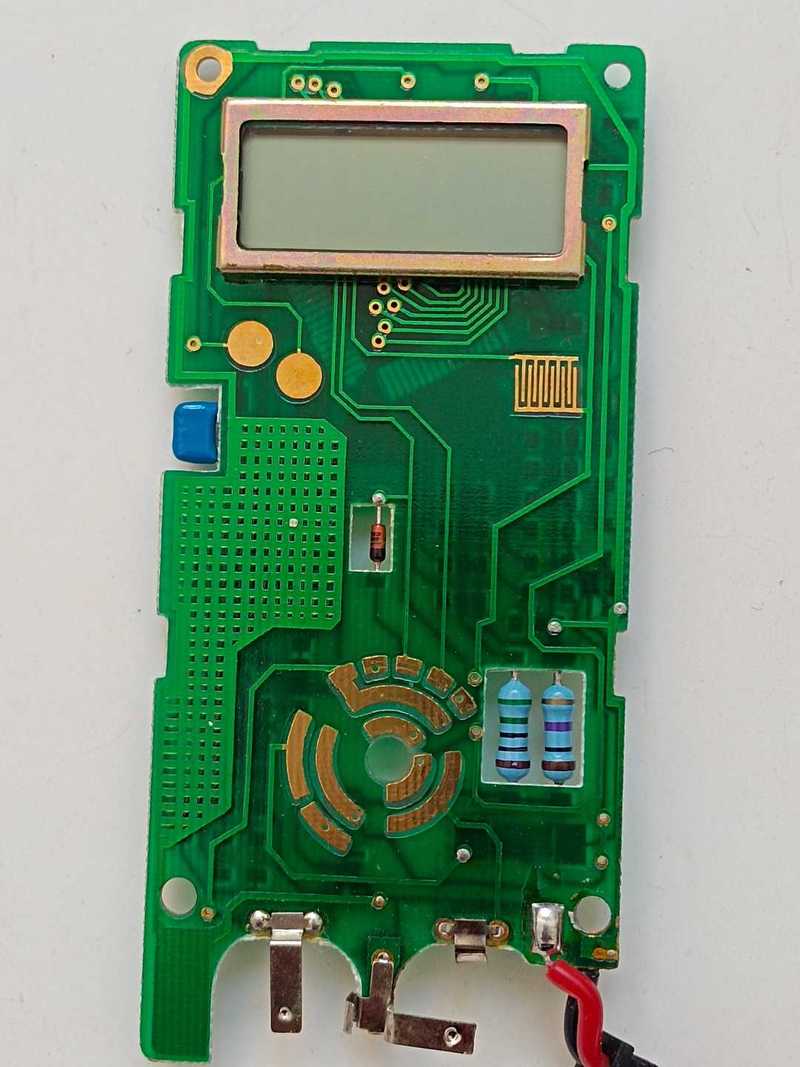

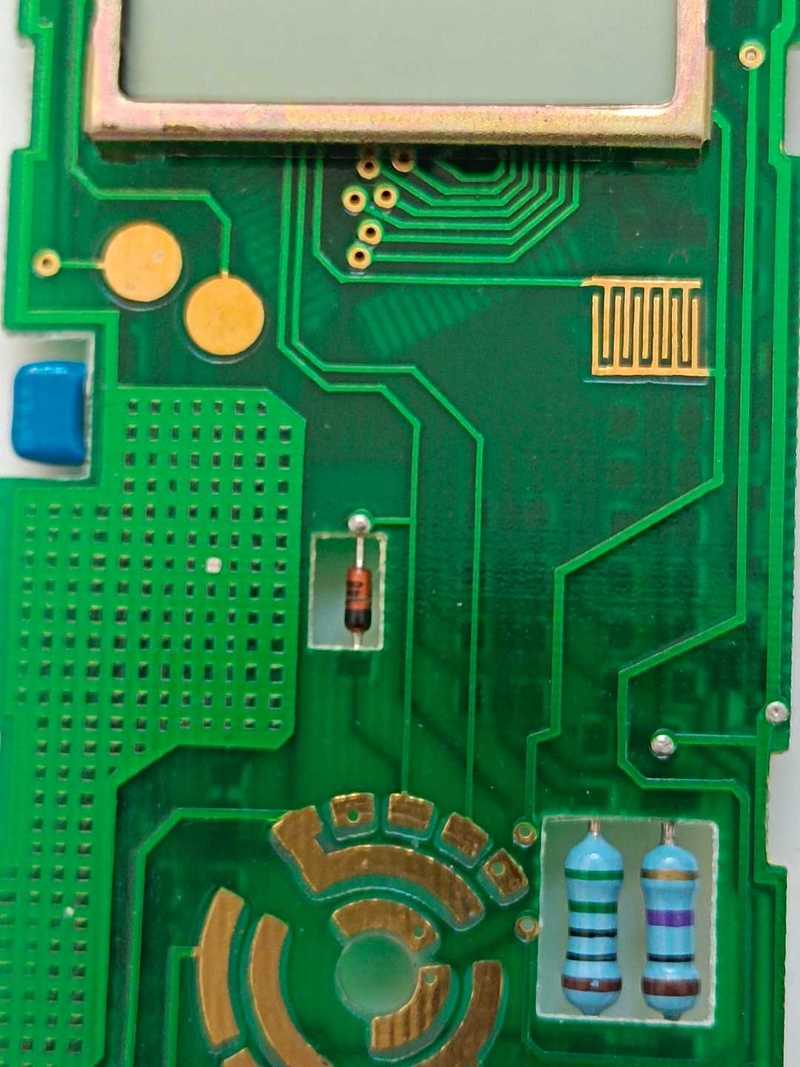

电路板前面细节,除了屏幕没有什么元件,转盘磨损很小,可能没怎么使用过

IMG_20221123_085758.jpg IMG_20221123_085819.jpg IMG_20221123_085831.jpg IMG_20221123_085837.jpg

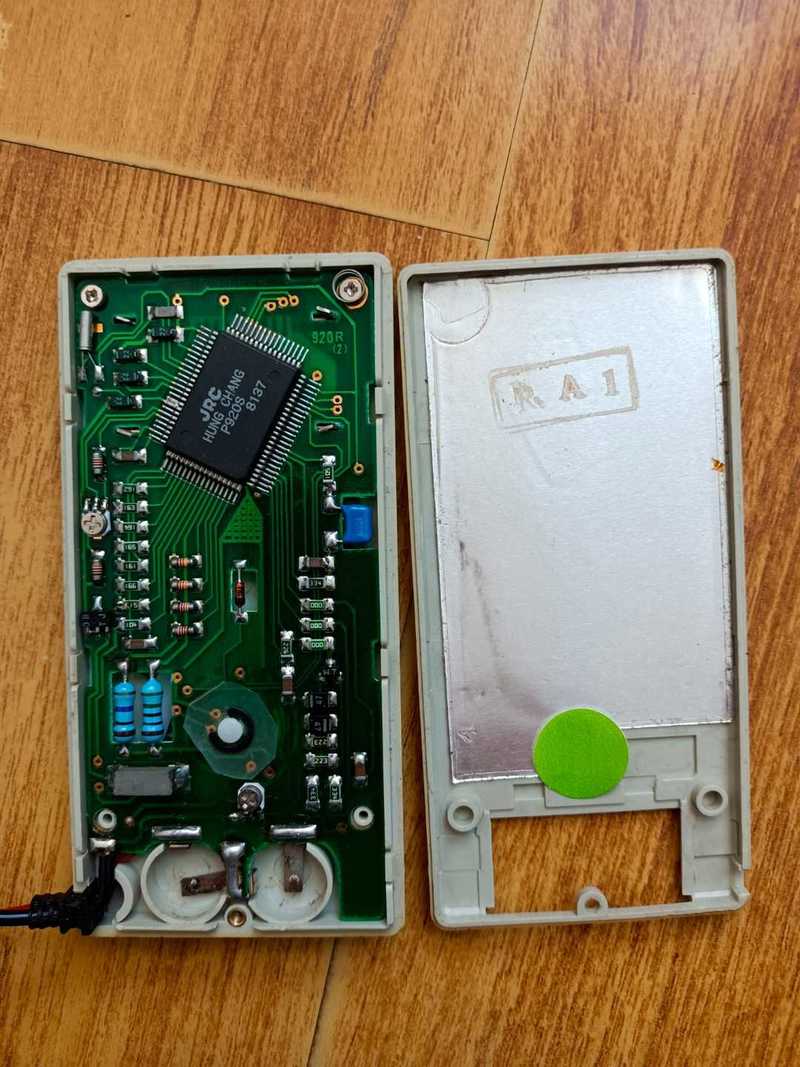

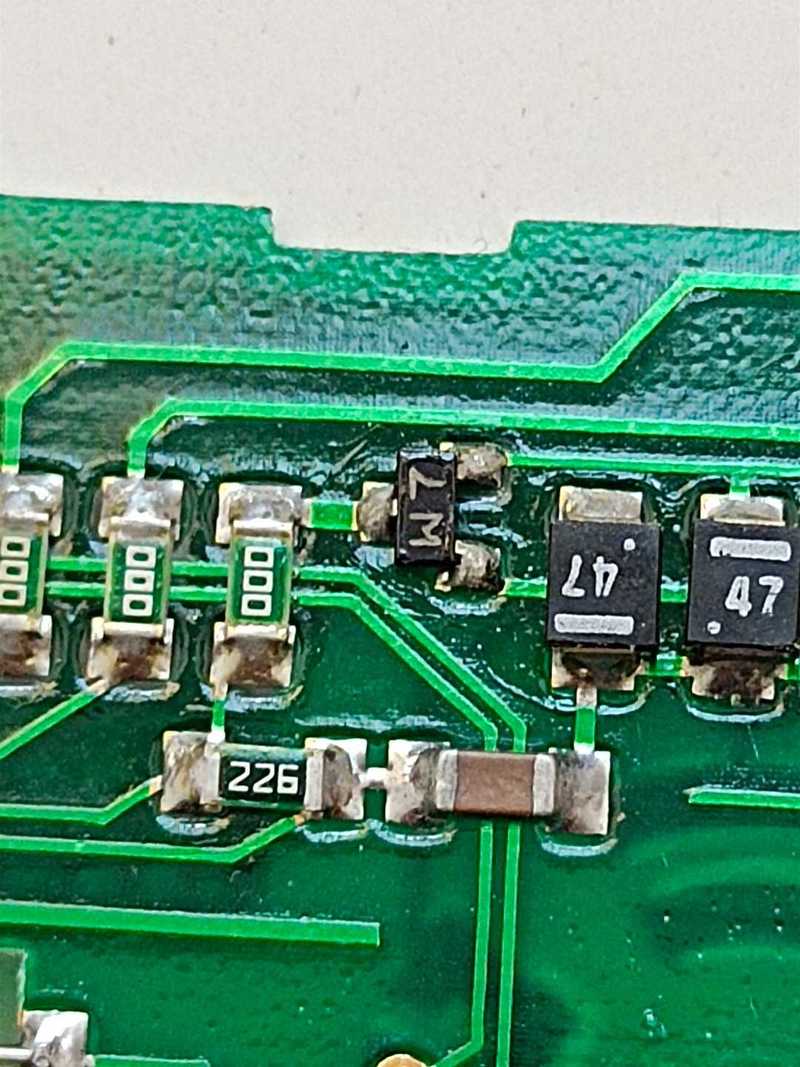

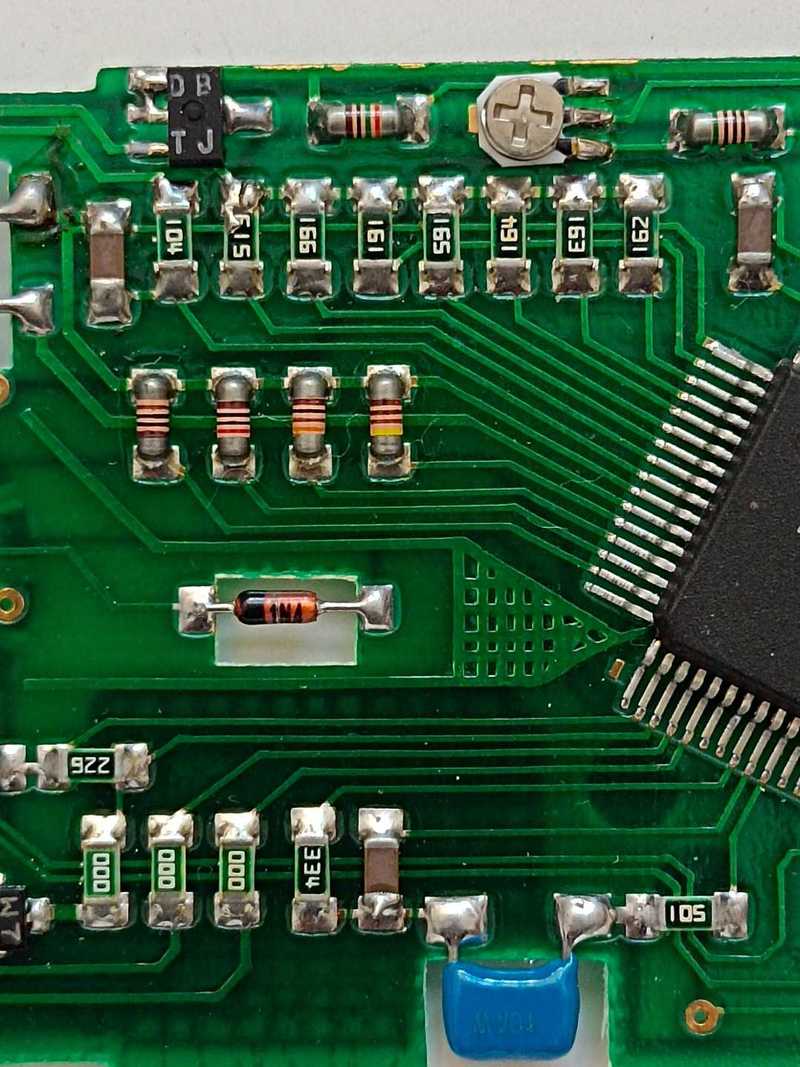

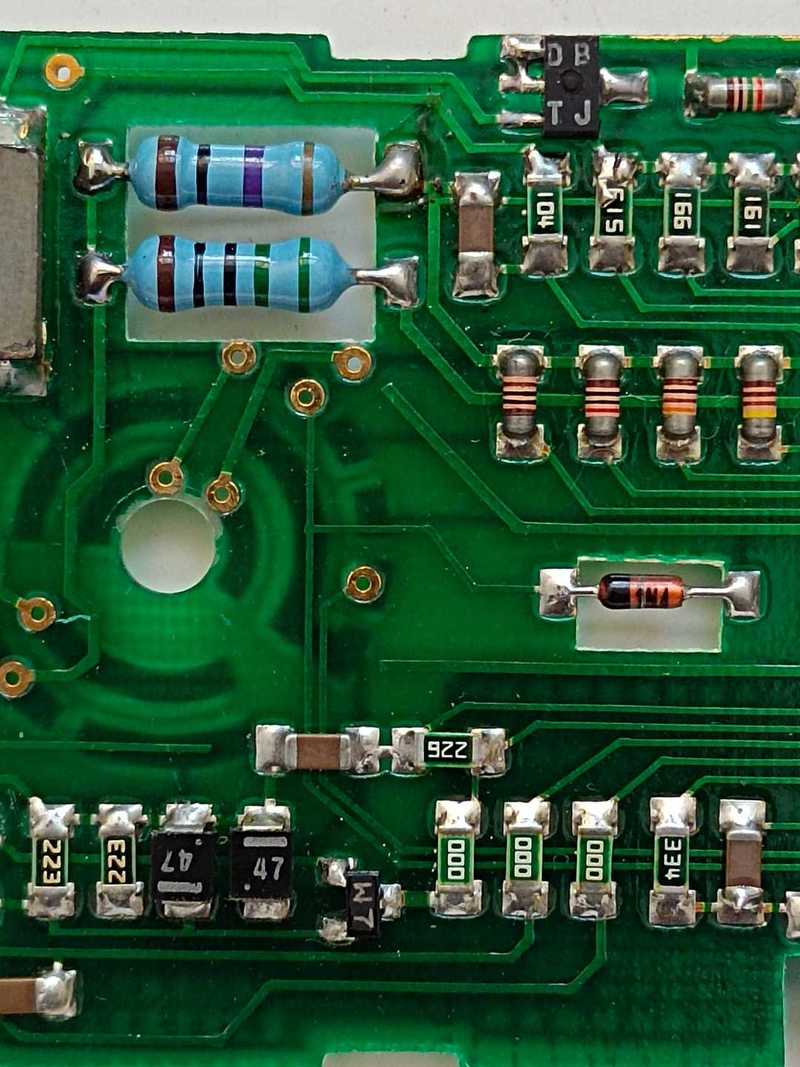

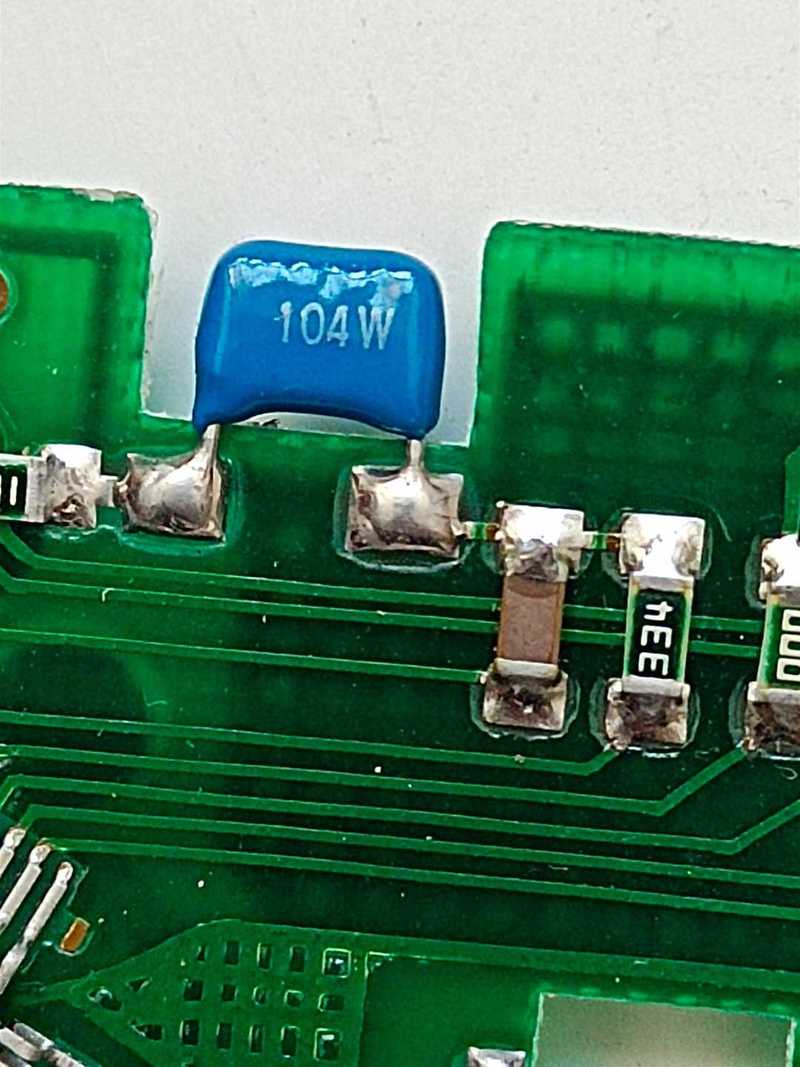

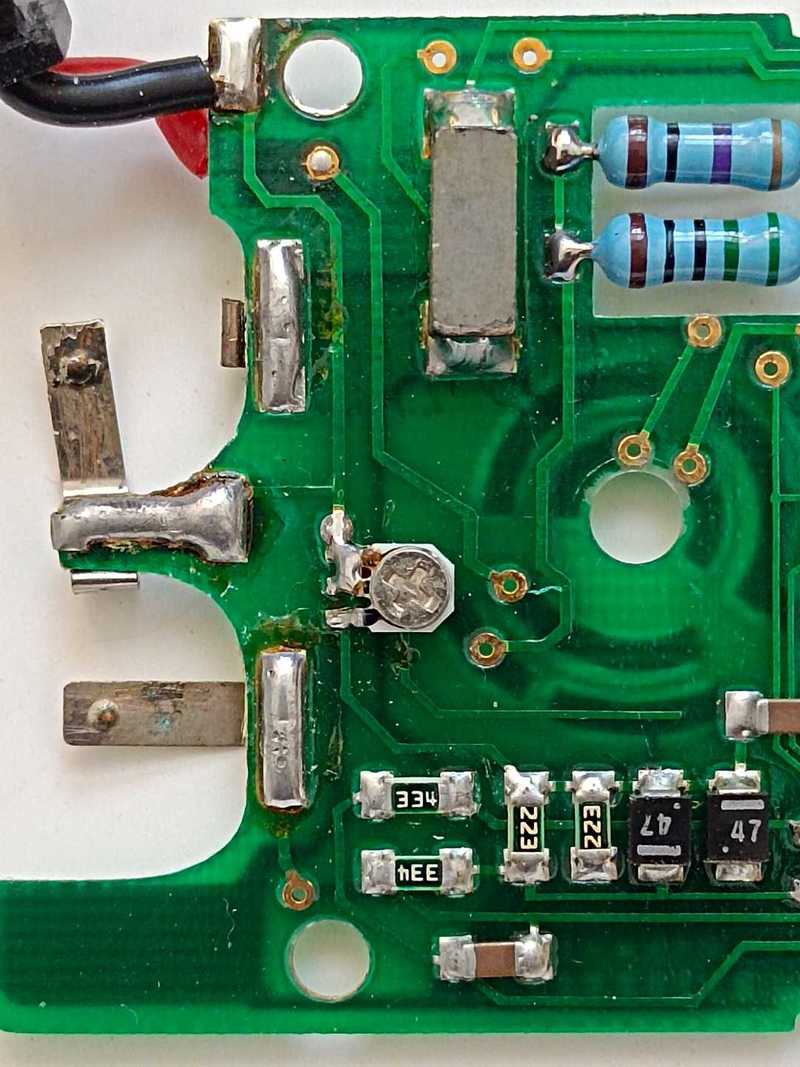

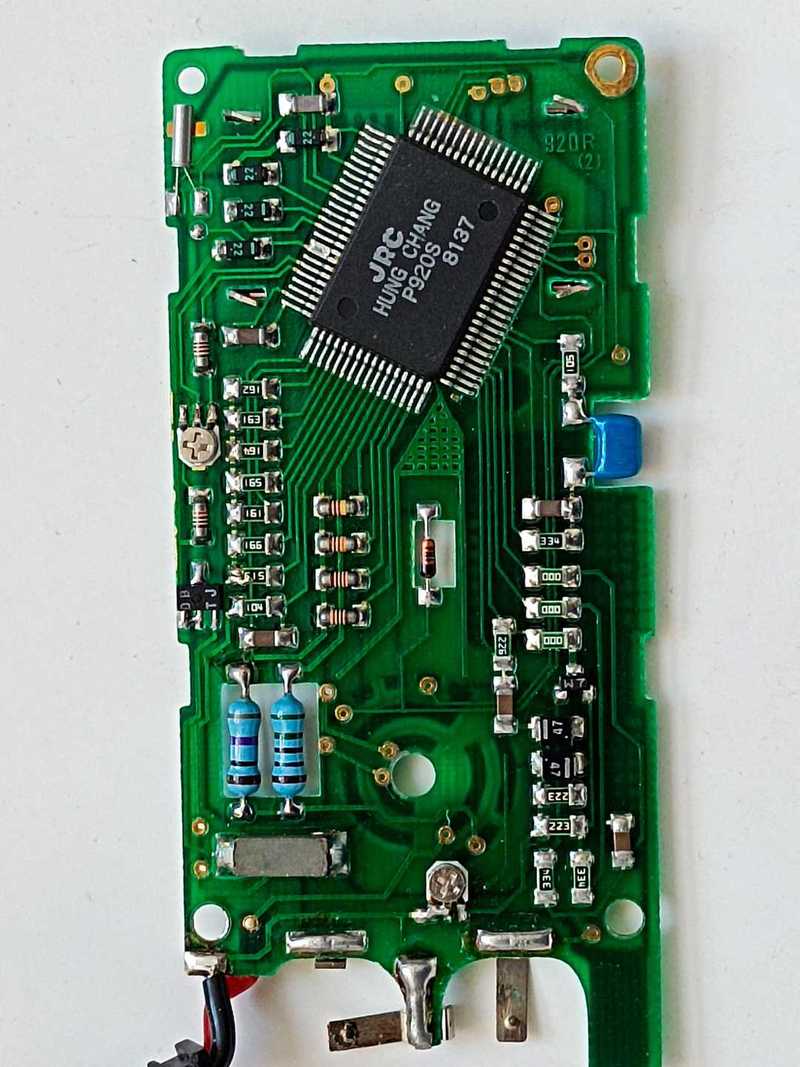

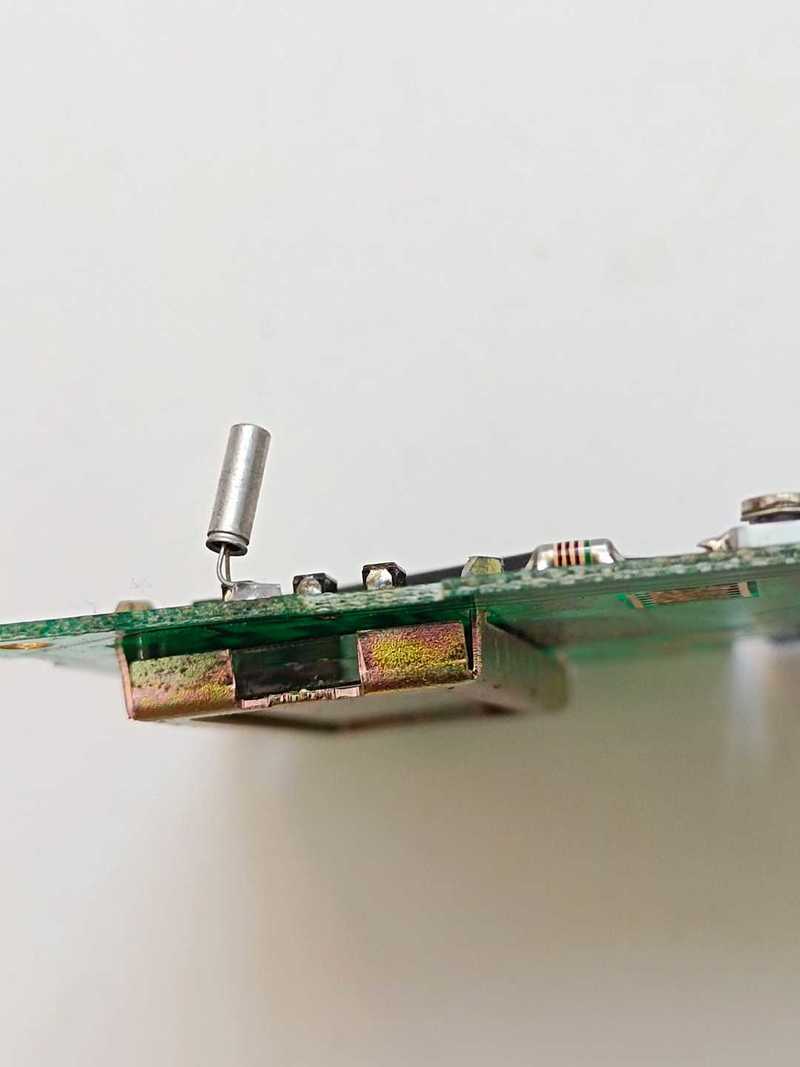

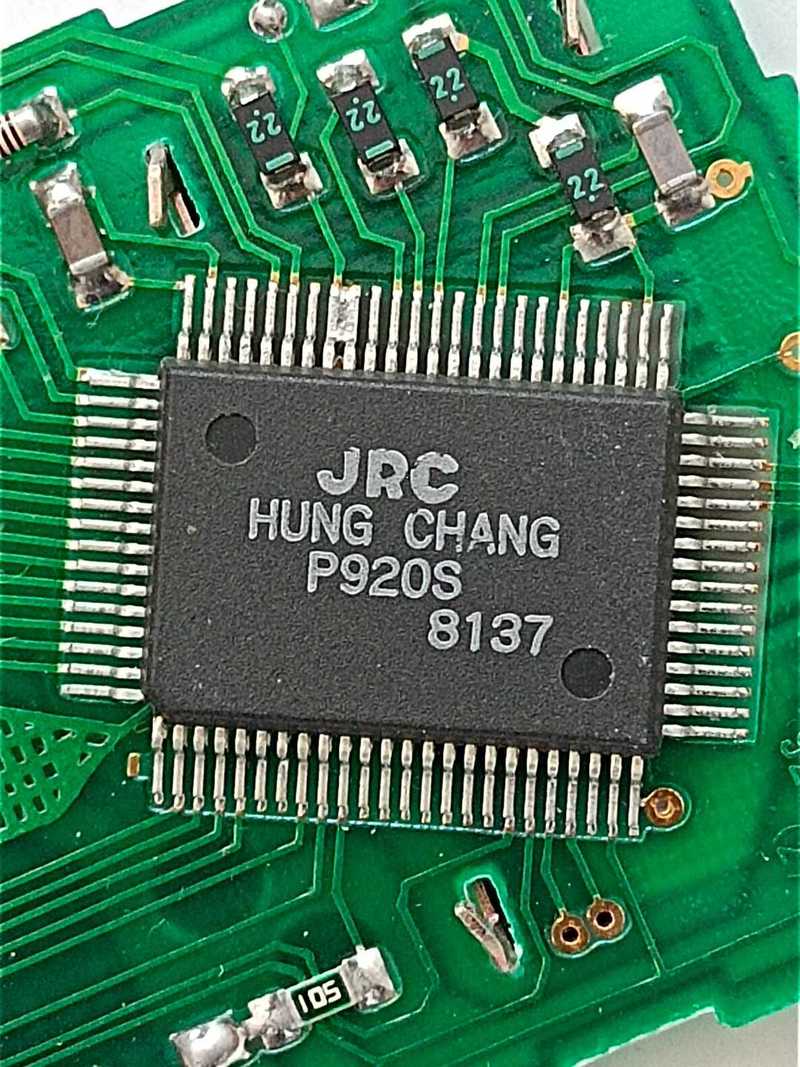

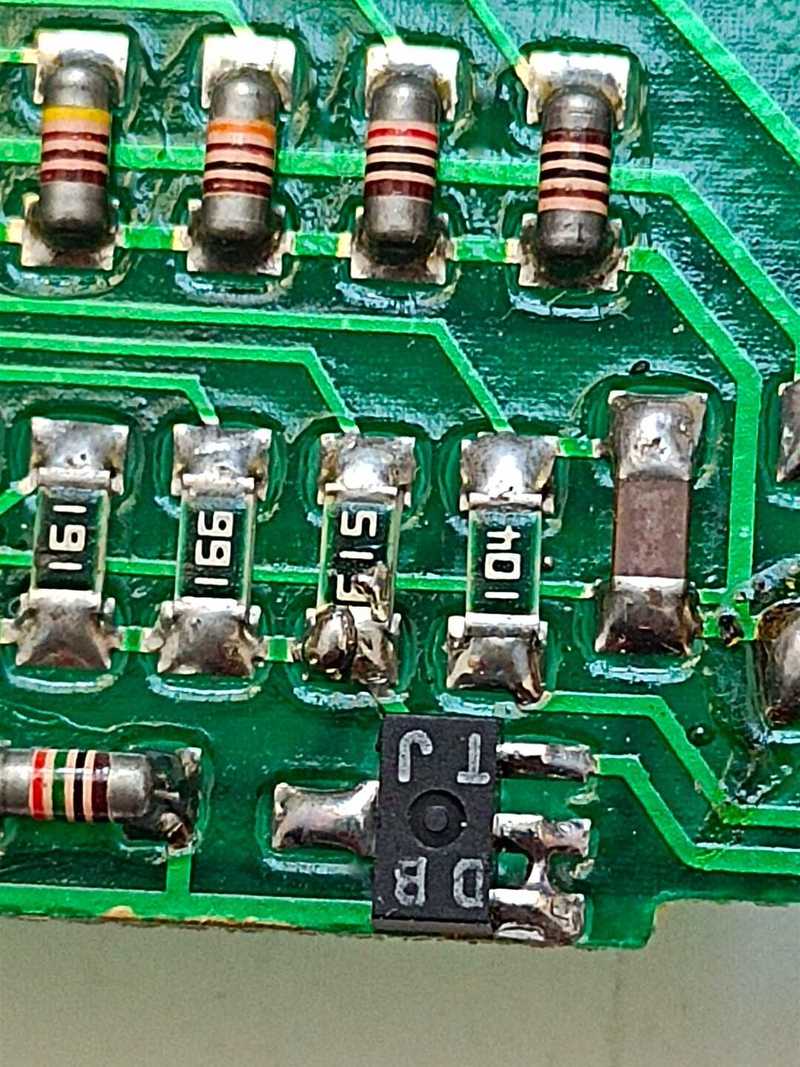

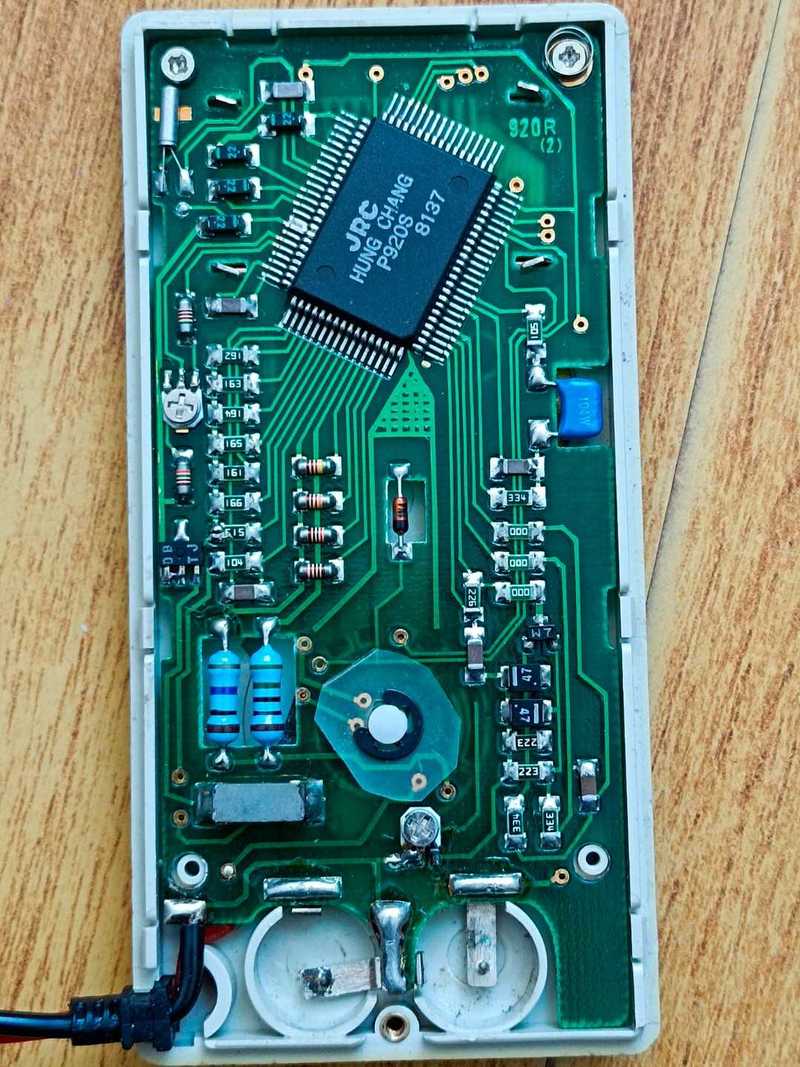

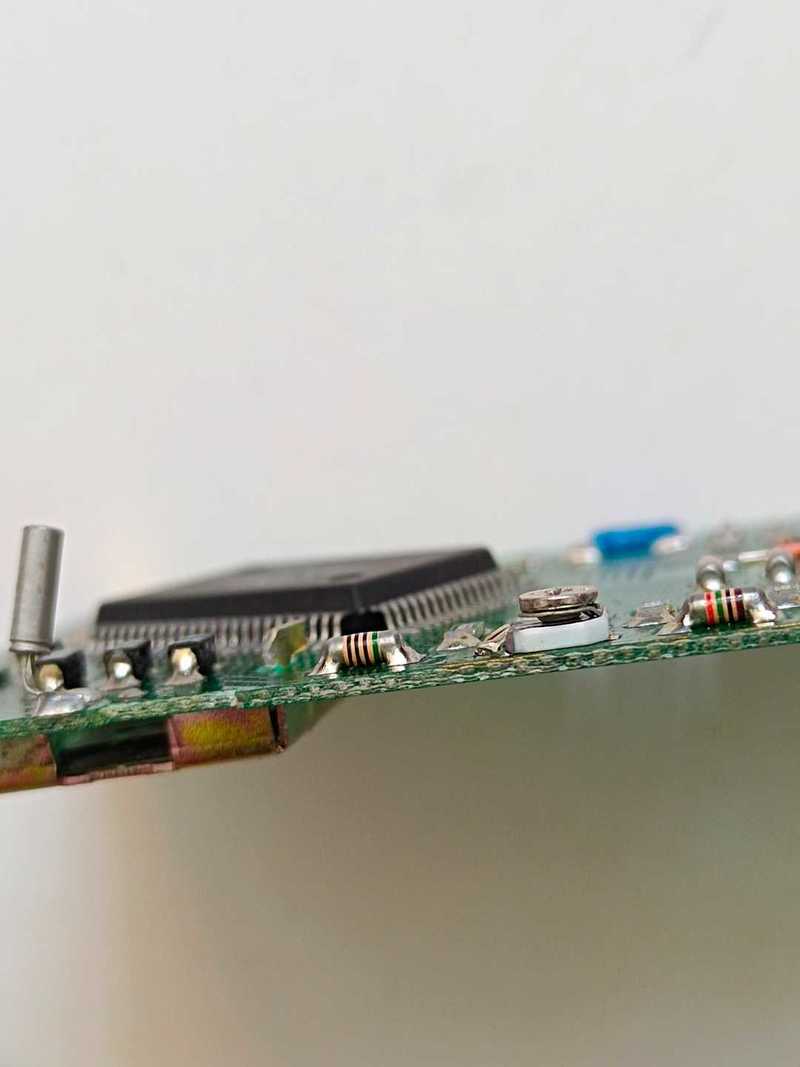

电路板另一面,是标记有鸿昌字样的硬封芯片,型号是920S,鸿昌很早就自己做芯片了?晶振没有丝印,有两个可调电阻,嘿嘿,恕我水平低下,还有几个元件不认识

IMG_20221123_085940.jpg IMG_20221123_090007.jpg IMG_20221123_090037.jpg IMG_20221123_090046.jpg IMG_20221123_090054.jpg IMG_20221123_090135.jpg IMG_20221123_090338.jpg IMG_20221123_090345.jpg IMG_20221123_090434.jpg IMG_20221123_090502.jpg IMG_20221123_090518.jpg

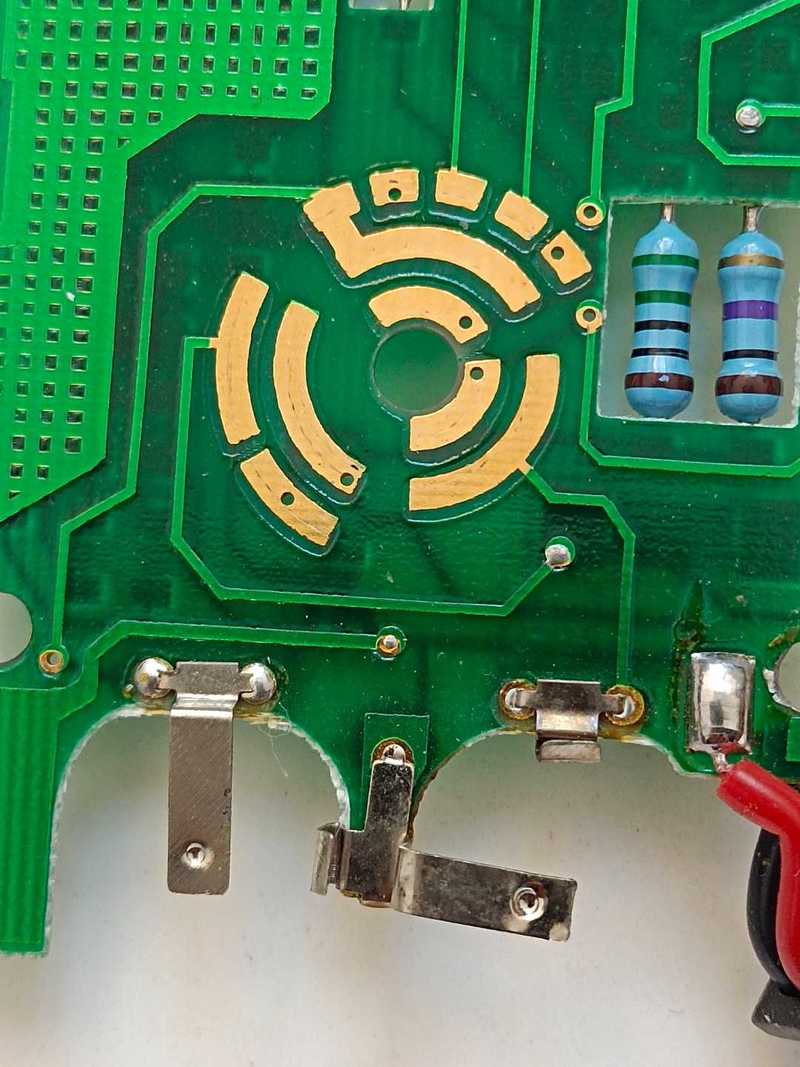

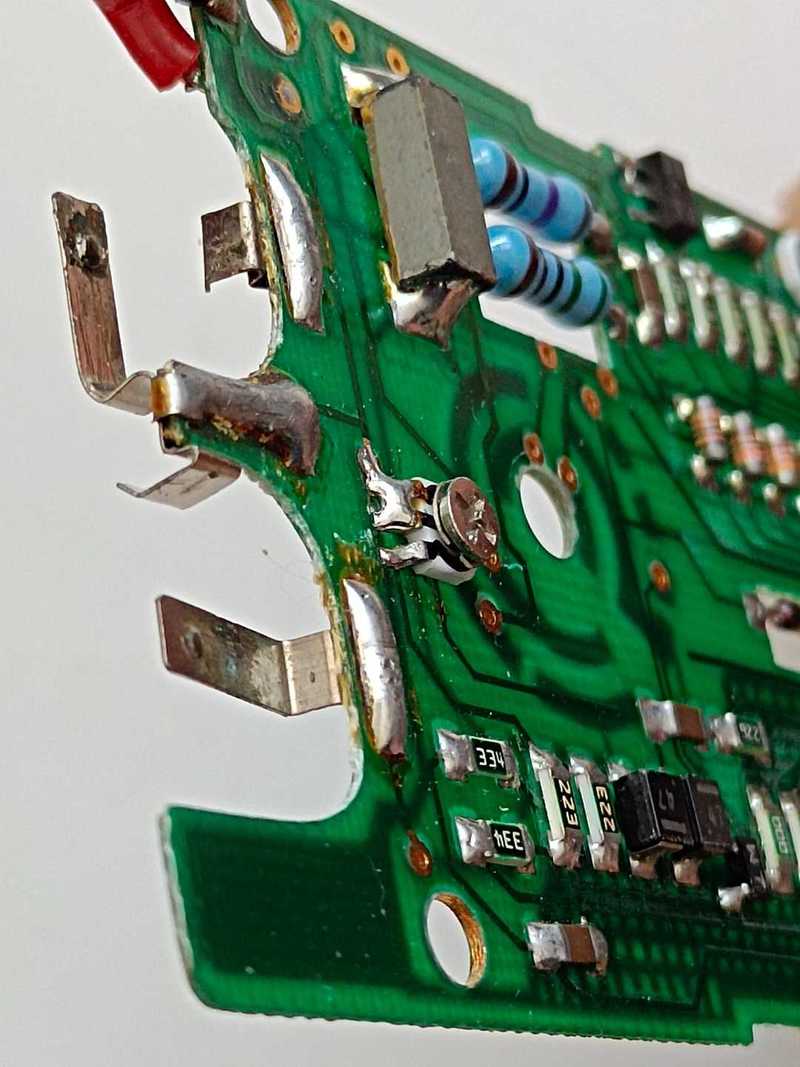

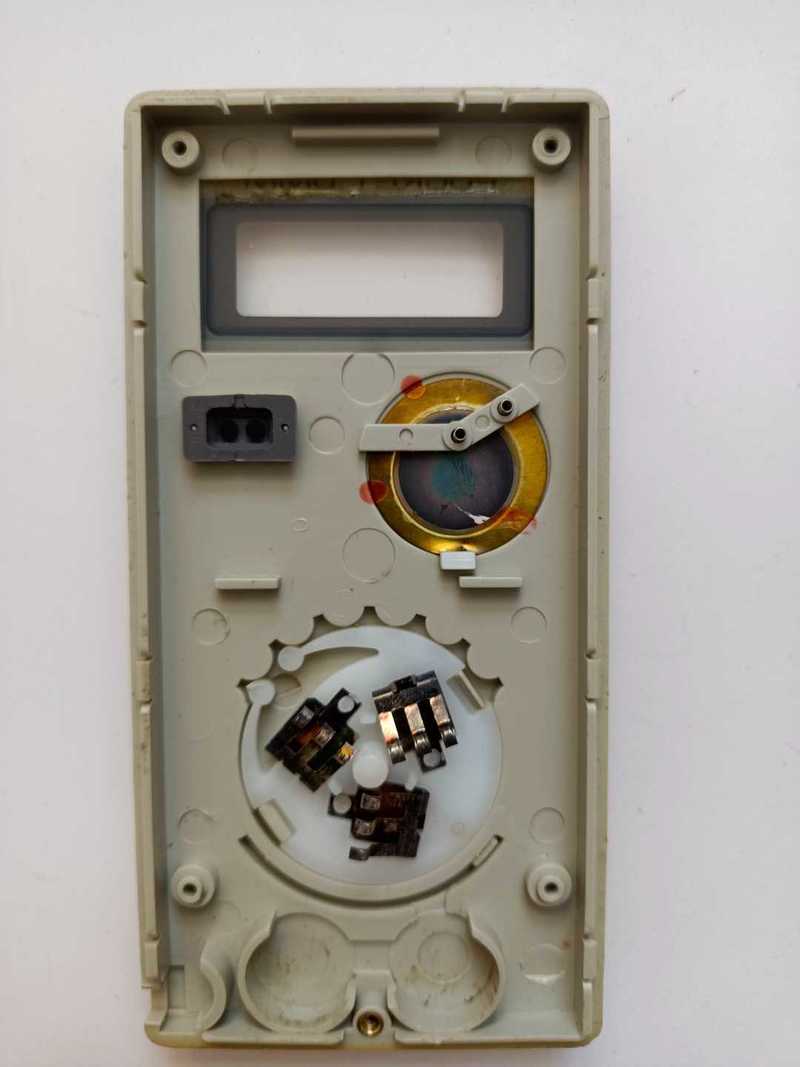

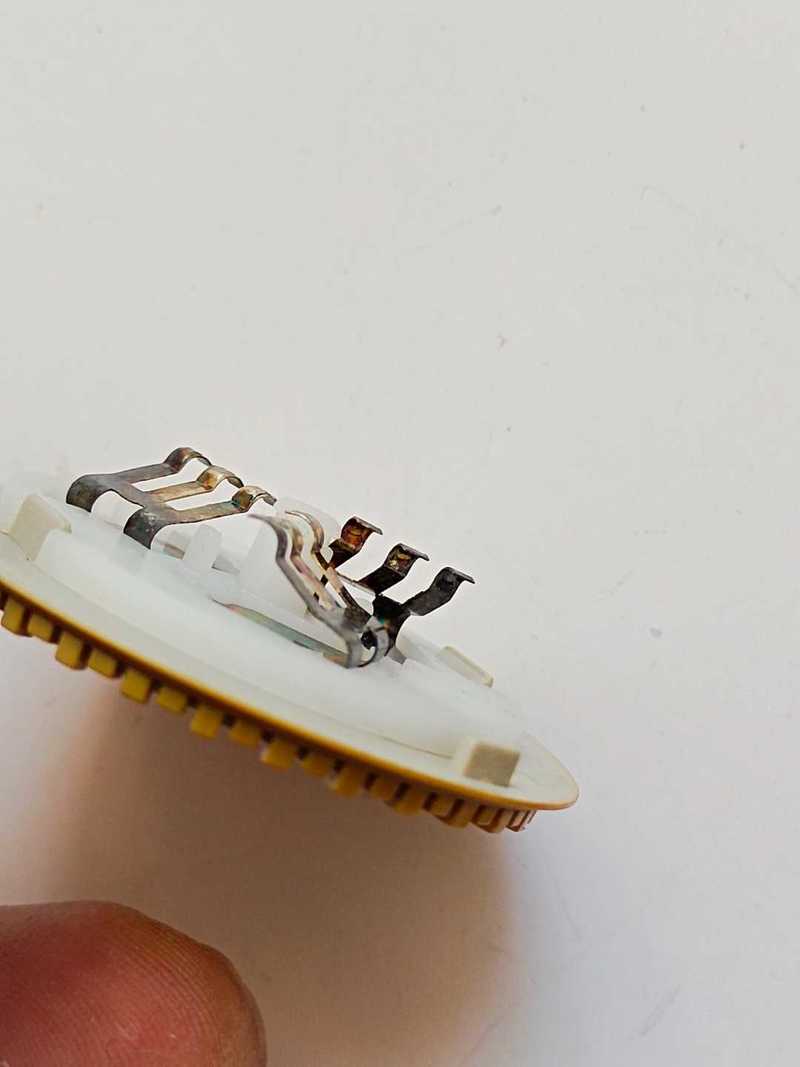

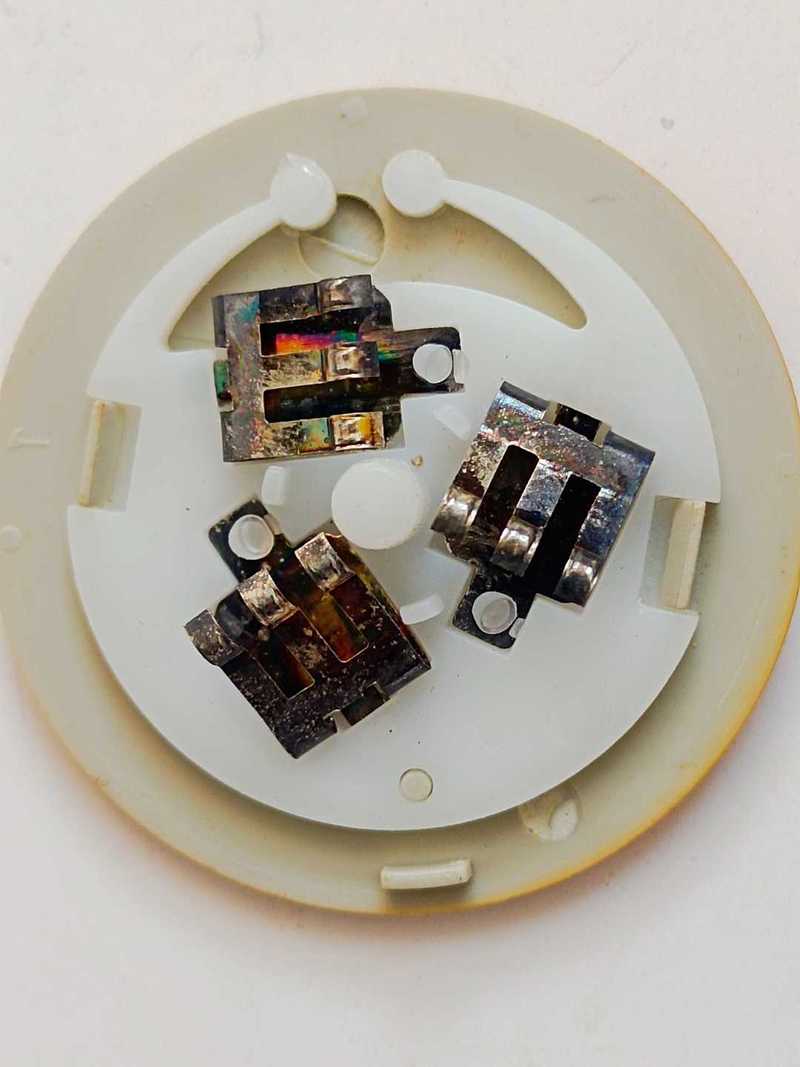

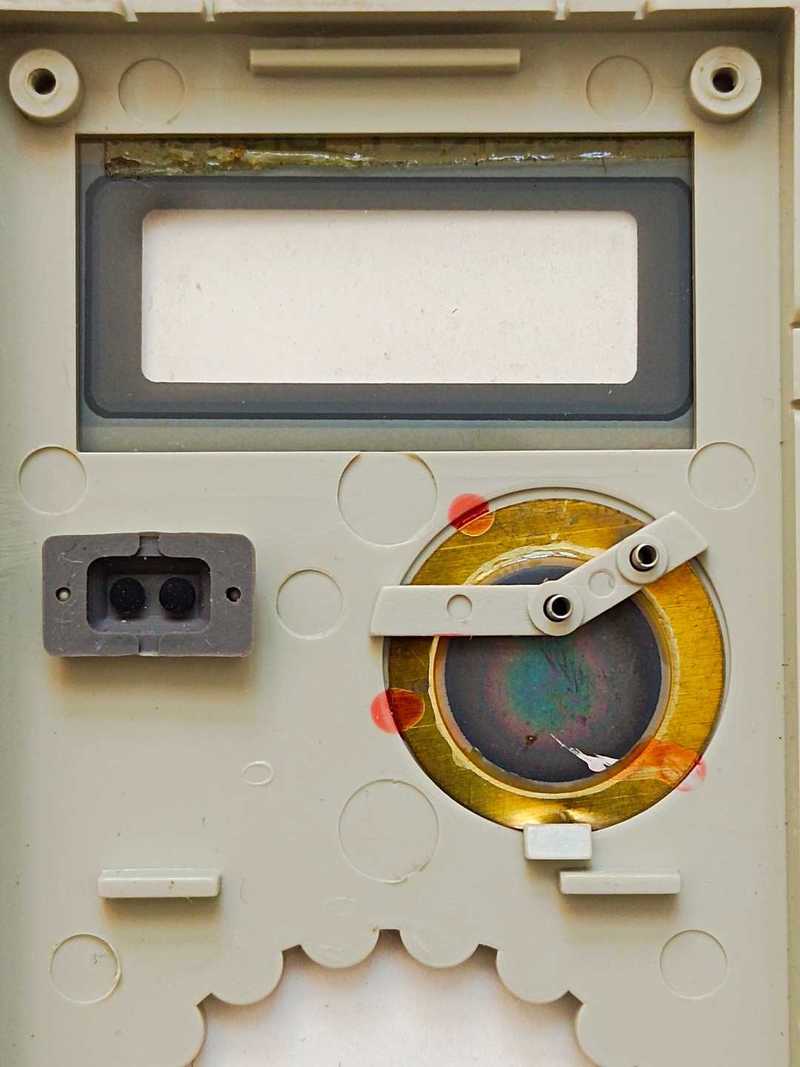

前面板,拨盘,弹片用的什么材质,是镀了金属的铜吗?看不出,蜂鸣器和主板是弹簧连接的

IMG_20221123_090553.jpg IMG_20221123_090633.jpg IMG_20221123_090654.jpg IMG_20221123_090711.jpg

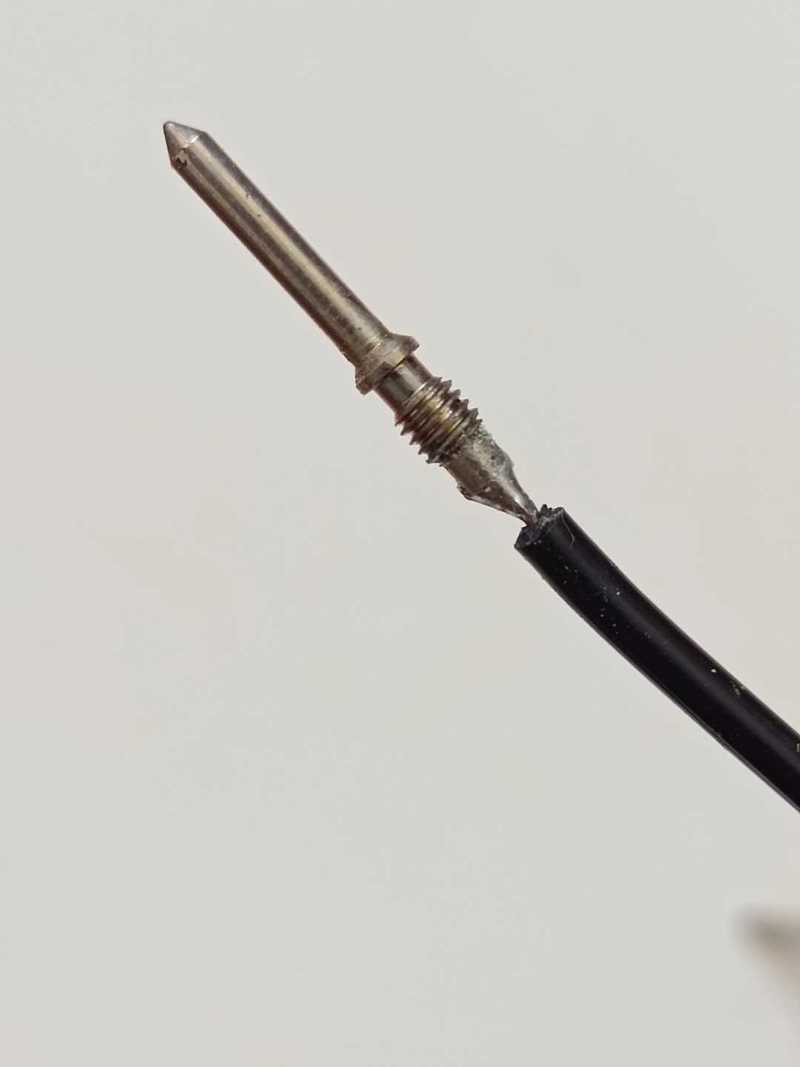

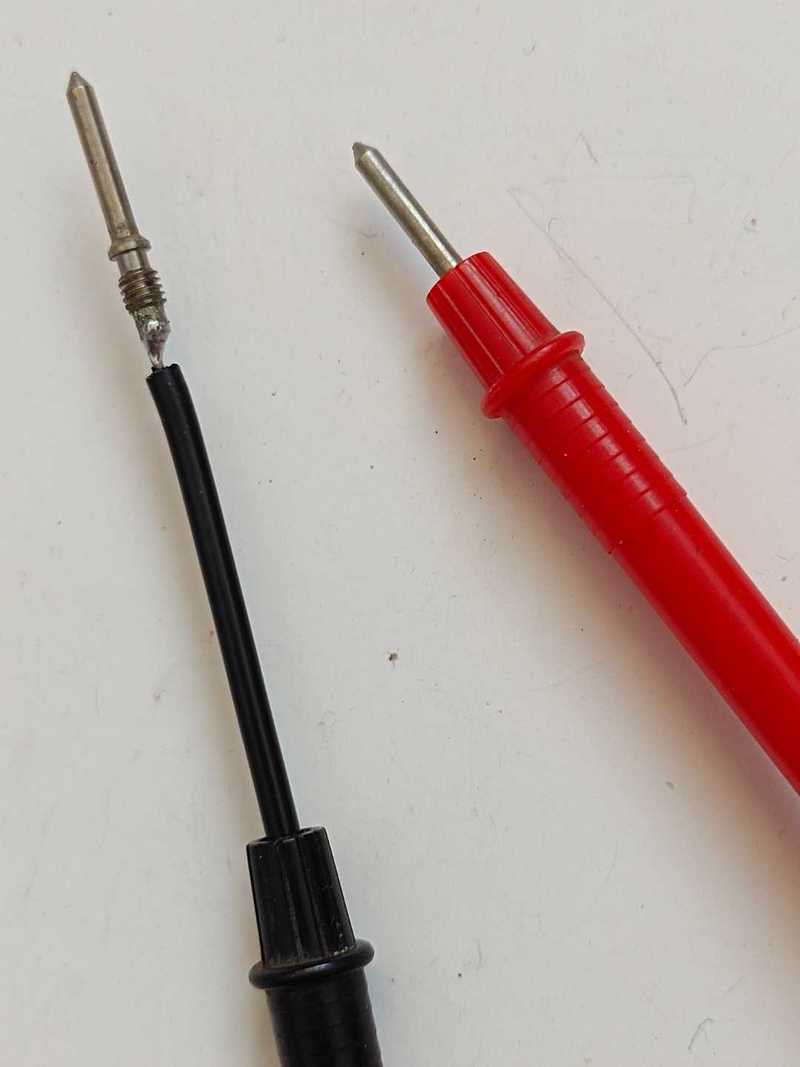

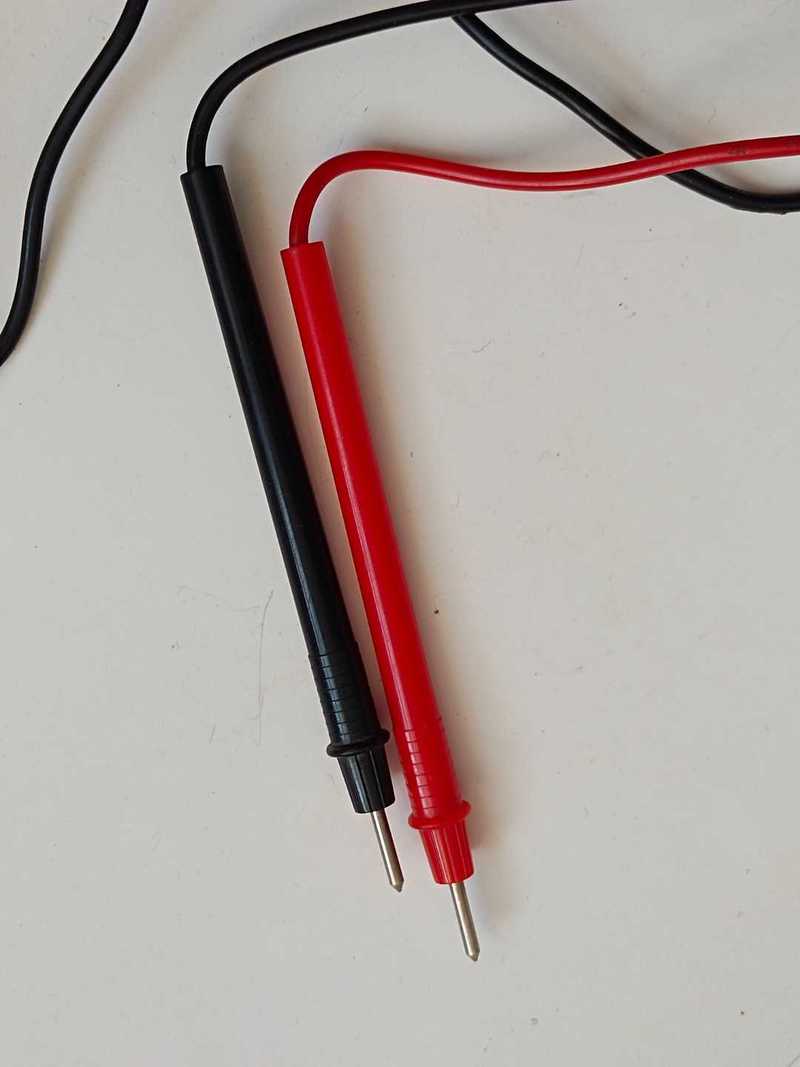

表笔是可以拆开换线的,线挺软的,直接焊在主板上的

IMG_20221123_092111.jpg IMG_20221123_092020.jpg IMG_20221123_091954.jpg

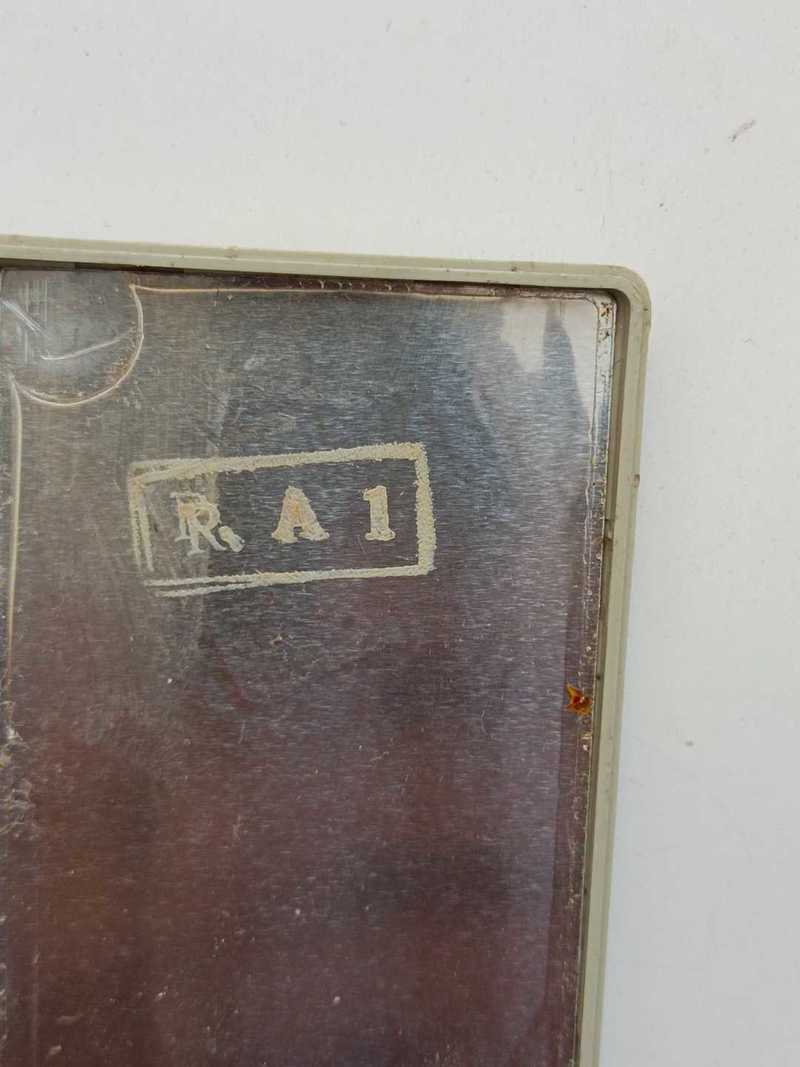

后盖子贴有屏蔽,通过小弹簧连接,上面的字可能是出厂日期


感觉做工用料还不错,看做工估计是九十年代的产品,网上搜不到它的任何信息,可惜不能开机了
谢谢观看

发表于 2022-11-23 13:01:37  | 显示全部楼层
做工还是不错的。
发表于 2022-11-23 14:37:01  | 显示全部楼层
谢谢分享!
发表于 2022-11-23 15:31:23  来自手机  | 显示全部楼层
硬芯片,自动档,做工很好,以前的做工都很好
发表于 2022-11-23 16:06:13  | 显示全部楼层
这个表当时在中关村四通公司人民币320元。全进口的很不错。
发表于 2022-11-23 16:21:59  来自手机  | 显示全部楼层
hymyfzgs 发表于 2022-11-23 16:06
这个表当时在中关村四通公司人民币320元。全进口的很不错。

哈哈,果然有见过的坛友,感谢您的支持。我以前没见过,现在网上也查不到,里面元件也找不到资料
发表于 2022-11-23 16:26:37  来自手机  | 显示全部楼层
wgsd 发表于 2022-11-23 13:01
做工还是不错的。

谢谢支持
发表于 2022-11-23 16:27:15  来自手机  | 显示全部楼层
fslichong 发表于 2022-11-23 15:31
硬芯片,自动档,做工很好,以前的做工都很好

谢谢坛友的支持
发表于 2022-11-23 17:28:16  来自手机  | 显示全部楼层
谢谢分享
发表于 2022-11-23 18:04:29  来自手机  | 显示全部楼层
老了点,不过做工还好
