再来569PCB

lqzhang03 · 发表于 2023-7-4 21:40:00

wgsd 发表于 2023-7-4 19:53
既然用的是5541没必要换569，性能5541不比569差，不然价格也不会远高于569。没看到569那点比5541好。
说说 ...

我看了你以前的帖子，驱动少了一个4094，放大也可改，可以修改一下程序来解决，就是想折腾折腾。

lqzhang03 · 发表于 2023-7-4 21:43:47

本帖最后由 lqzhang03 于 2023-7-4 21:50 编辑

我用Protel DXP 2004学着画了一下SCH，是小板的电路图，你给我个邮箱，我发给你，麻烦给指点一下。
我看了一下，你一楼的板子我能用得上，我程序里改一下4094驱动和放大倍数就能用。如果方便，能不能把PCB文件给我。

我的邮箱：lqzhang03@126.com

非常感谢

lqzhang03 · 发表于 2023-7-4 22:04:58

wgsd 发表于 2023-7-4 19:53
既然用的是5541没必要换569，性能5541不比569差，不然价格也不会远高于569。没看到569那点比5541好。
说说 ...

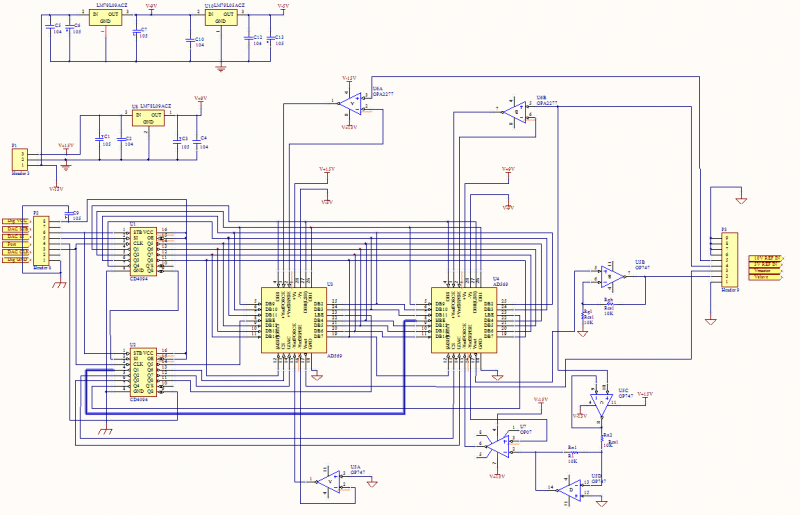

我用Protel DXP 2004画的569电路图，您给看看。

MY569.rar (64.99 KB, 下载次数: 5)

wgsd · 发表于 2023-7-5 21:46:12

lqzhang03 发表于 2023-7-4 22:04
我用Protel DXP 2004画的569电路图，您给看看。

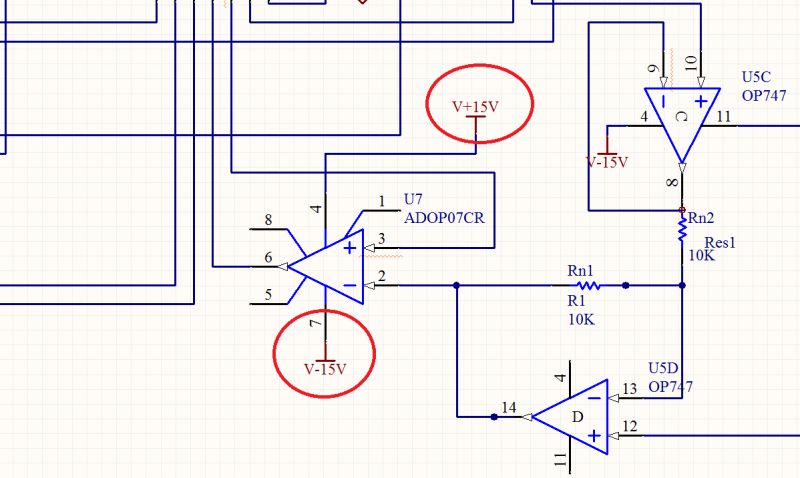

你的线路图OP07和OPA2277的电源脚是否画反了？

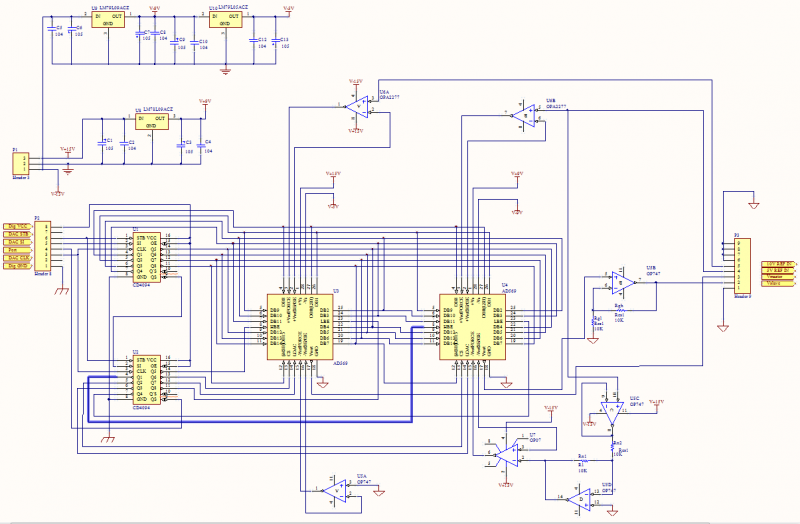

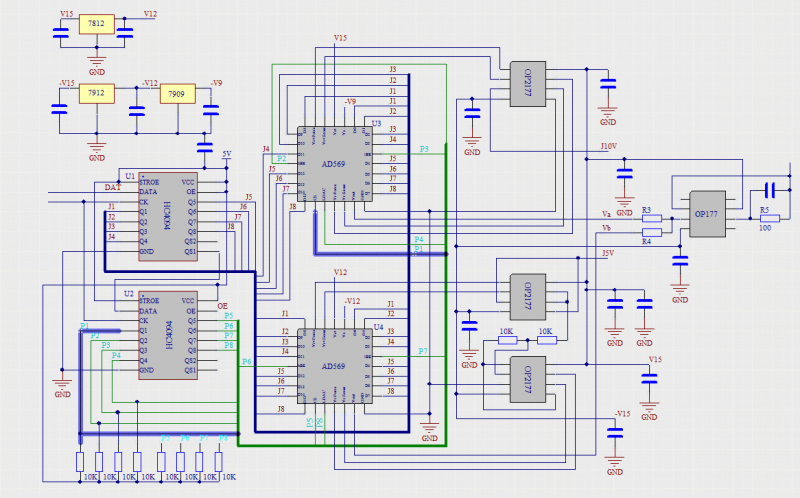

我把你的图整理了一下你检测检测看看连接对不。

wgsd · 发表于 2023-7-5 21:50:20

我那个PCB文件你用不了，改动太多，第二个4094连接的569不一样，驱动方式接法也不同。

wgsd · 发表于 2023-7-5 21:55:14

lqzhang03 发表于 2023-7-4 21:40
我看了你以前的帖子，驱动少了一个4094，放大也可改，可以修改一下程序来解决，就是想折腾折腾。
...

再那看我的帖子少了一个4094？
你这个PCB 尺寸要多大，安装孔位置怎么确定？

lqzhang03 · 发表于 2023-7-6 08:10:16

本帖最后由 lqzhang03 于 2023-7-6 08:14 编辑

wgsd 发表于 2023-7-5 21:55
再那看我的帖子少了一个4094？
你这个PCB 尺寸要多大，安装孔位置怎么确定？ ...

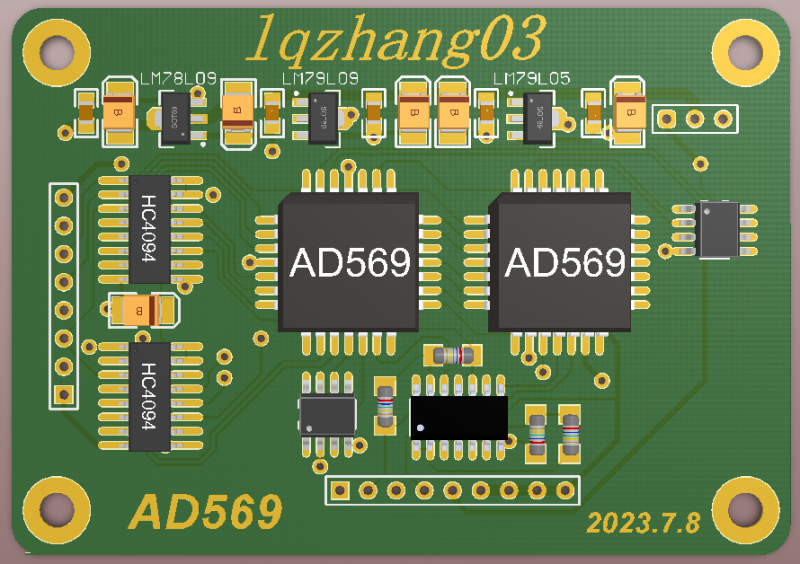

这个板子尺寸要求不严格，打算电线与其他板子连接，5cm*7cm，四个角有直径3mm的孔。
谢谢老大指点。

wgsd · 发表于 2023-7-6 09:55:32

lqzhang03 发表于 2023-7-6 08:10
这个板子尺寸要求不严格，打算电线与其他板子连接，5cm*7cm，四个角有直径3mm的孔。
谢谢老大指点。 ...

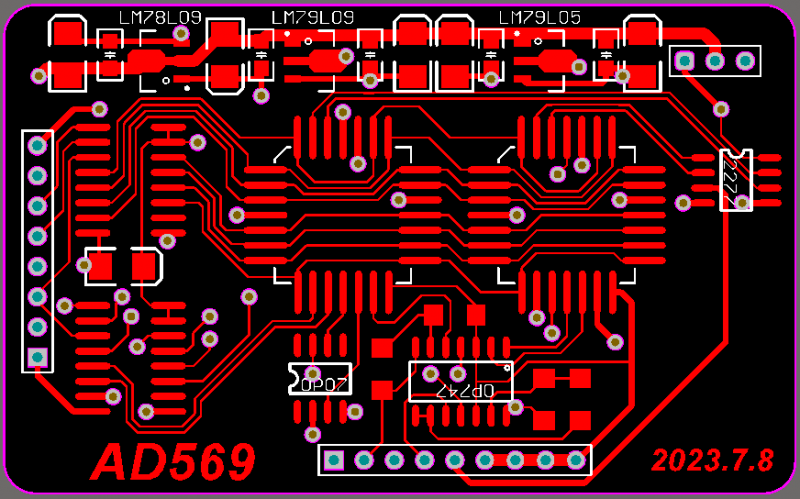

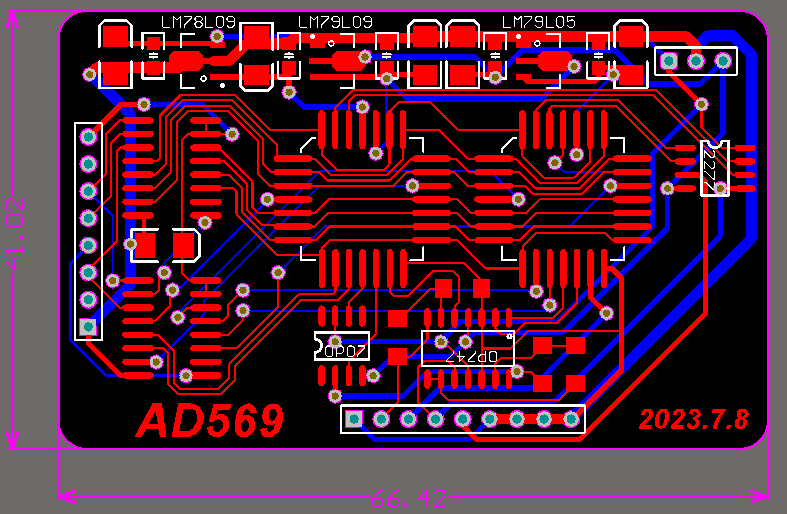

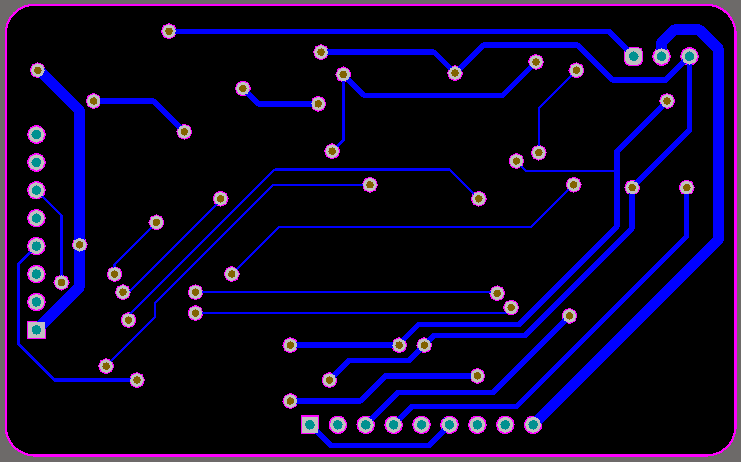

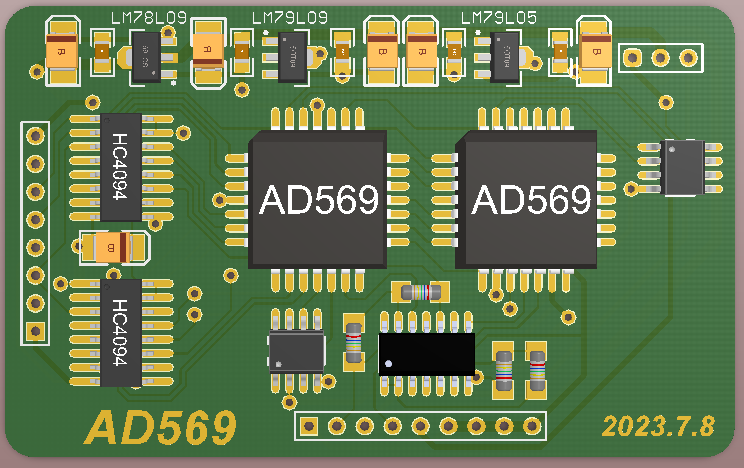

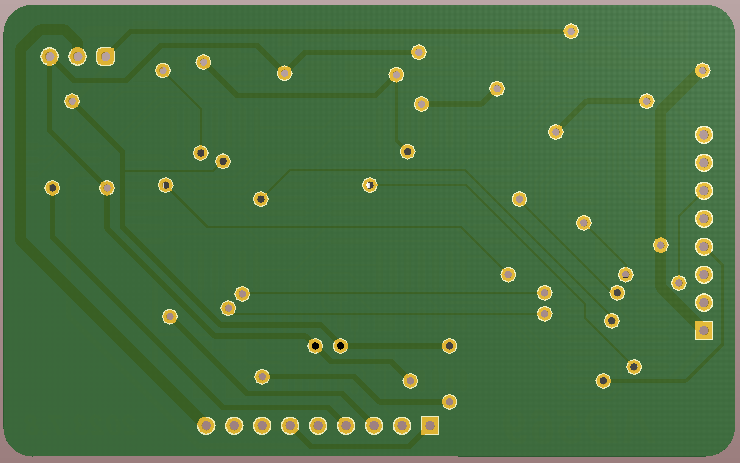

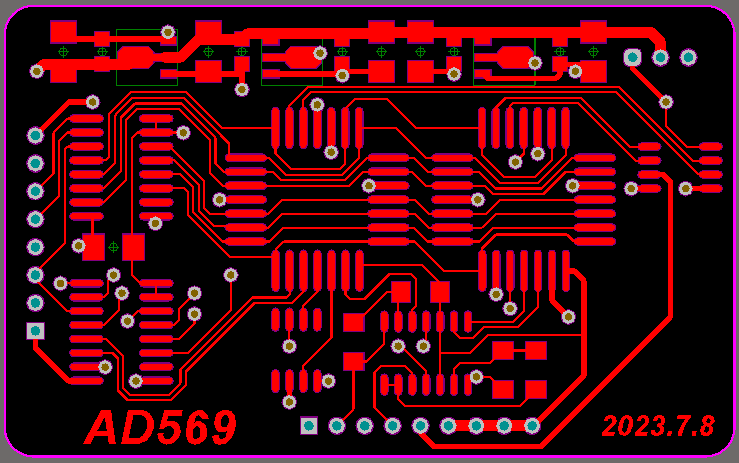

发几张图你看看，没毛病再给你改尺寸。

wgsd · 发表于 2023-7-6 10:01:36

仔细看看IC管脚编号，错了PCB就废了，我看你的图稳压器的管脚编号都是错的，现在改过来了，你自己对照器件检测吧。

wgsd · 发表于 2023-7-6 11:14:10
