再来569PCB

lqzhang03 · 发表于 2023-7-6 14:42:37

wgsd 发表于 2023-7-6 11:14

这么快就出来了，

lqzhang03 · 发表于 2023-7-6 14:46:45

没发现不对的地方，谢谢老大，效率真高呀。

lqzhang03 · 发表于 2023-7-6 15:05:55

学了一段时间，只大概学会了画电路图，PCB试了试，搞不成。

wgsd · 发表于 2023-7-6 16:52:44

这个兔年的可以吗

wgsd · 发表于 2023-7-6 16:56:06

本帖最后由 wgsd 于 2023-7-6 21:16 编辑

569 .rar (7.86 MB, 下载次数: 21)

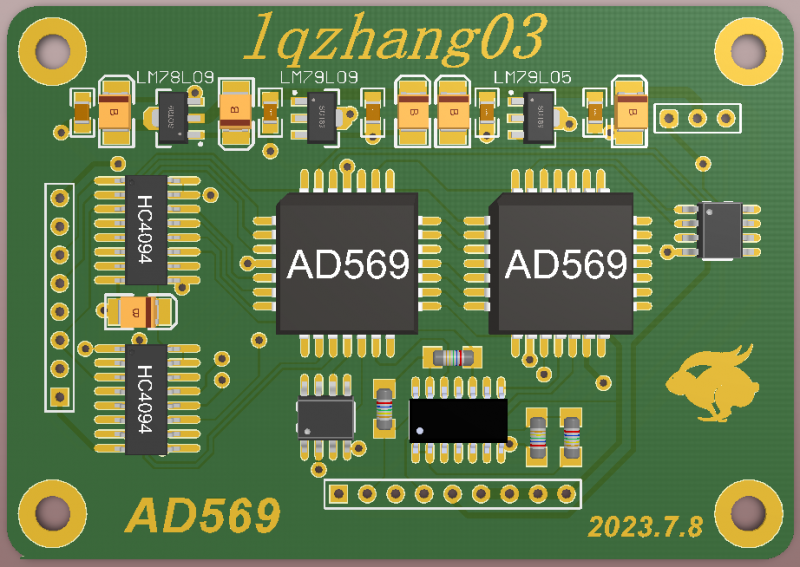

AD9的，看看你能打开吗，不行我再改成PCB 4.0 或 5.0 。

wgsd · 发表于 2023-7-6 17:03:01

本帖最后由 wgsd 于 2023-7-6 17:04 编辑

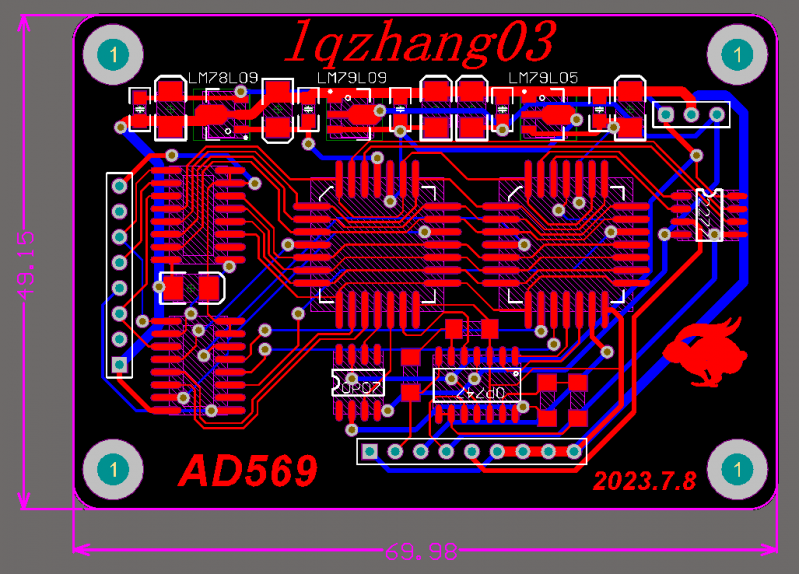

给你去掉了C8，C9电容那里重复多了（没必要两两双倍的）。给4094的+5V电压增加了一个电容。

wgsd · 发表于 2023-7-6 17:15:03

4094驱动AD569的命令挺蹩脚，稍有闪失就出错(线性和稳定性大打折扣）。你这个图的用它的配套时的软件。

wgh1027 · 发表于 2023-7-6 20:23:26

真羡慕

wgsd · 发表于 2023-7-6 21:30:31

lqzhang03 发表于 2023-7-6 14:46
没发现不对的地方，谢谢老大，效率真高呀。

真服你了，检测没问题？因为我没用过OP747四运放，只发现三个稳压电源管脚是错的，还有单运放和双运放的电源脚反了。刚才网上看了一下，结果OP747的4脚是正极，11脚是负极，你的线路图还是反的，你上网再核实一下，真是这样我再改一下。

wgsd · 发表于 2023-7-6 21:56:06

本帖最后由 wgsd 于 2023-7-6 21:59 编辑

569 .rar (7.88 MB, 下载次数: 26)

这个是OP747电源4脚接正的，11脚接负的，你来个文件选择用吧。
