电动车电池电量表

[复制链接]
发表于 前天 16:13 来自手机 | 显示全部楼层 |阅读模式
仪器仪表 - 其它仪表
主题类别: 技术_讨论
仪表类型: 其它
仪表品牌: 其它品牌
型号或关键字: 431基准
            现在电动车相当的普及,电池电量的指示是重要仪表之一,从剖析的电路来看实际是对电压的测量,下面以飞鸽电动车电量指示电路图为例鉴赏一下原理。
            一共有6只LED做指示,其中一只是开锁指示,只要通电就亮 ,还有一只是欠电指示 ,当电池电压低于10.5*4时才会亮起,其余4只LED为电量显示4只都亮为最高电量,一只量为最低电量,一只都不亮的时候LED欠就会亮起,图中LED4亮时为最高电量

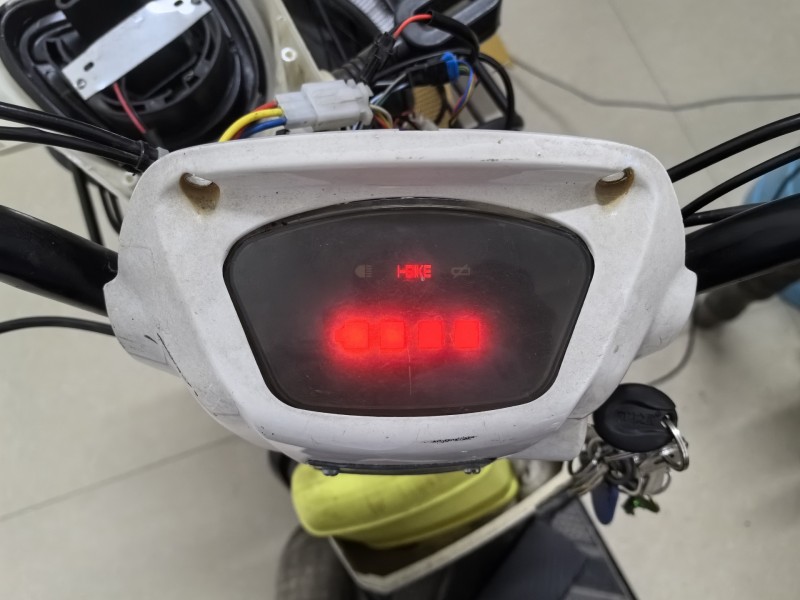

               IMG_20250418_145830.jpg 仪表外观

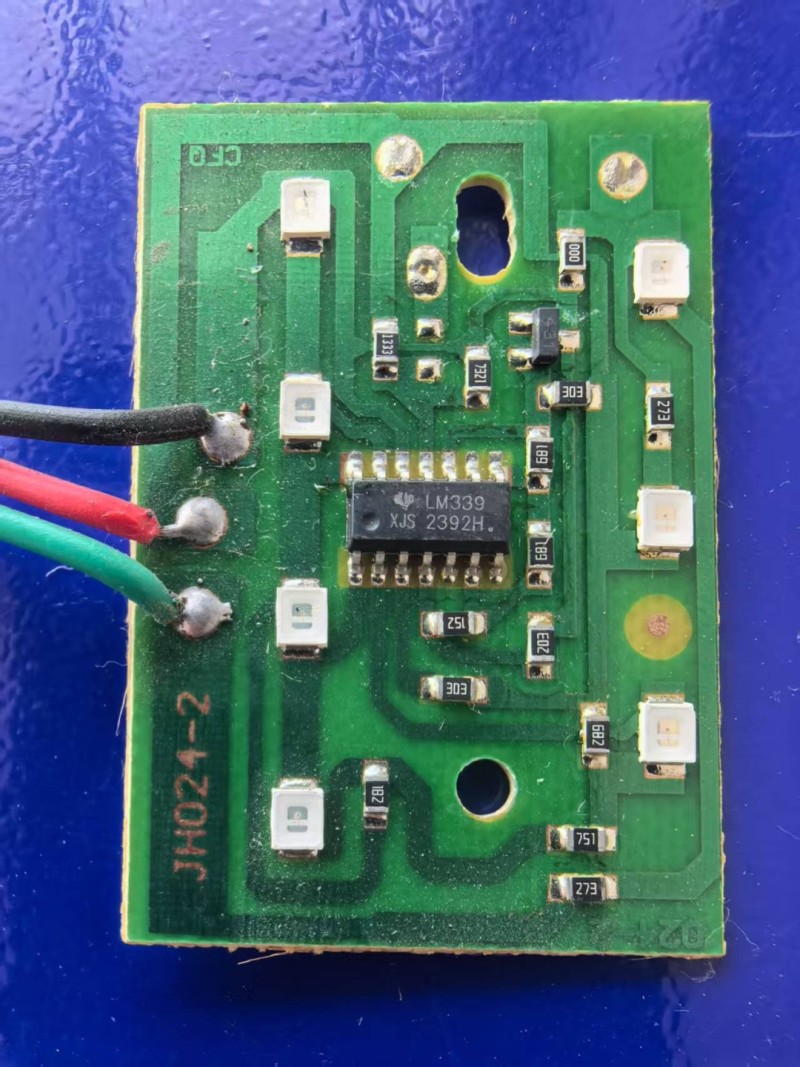

mmexport1745914083933.jpg 印刷电路板

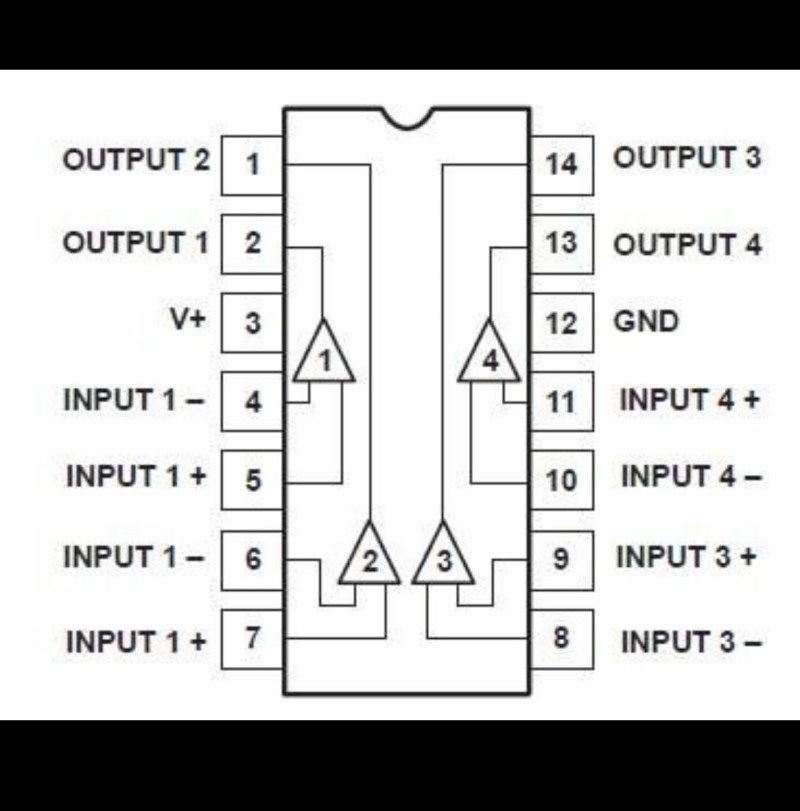

Screenshot_20250429_151459.jpg 电压比较集成电路LM339及内部电路

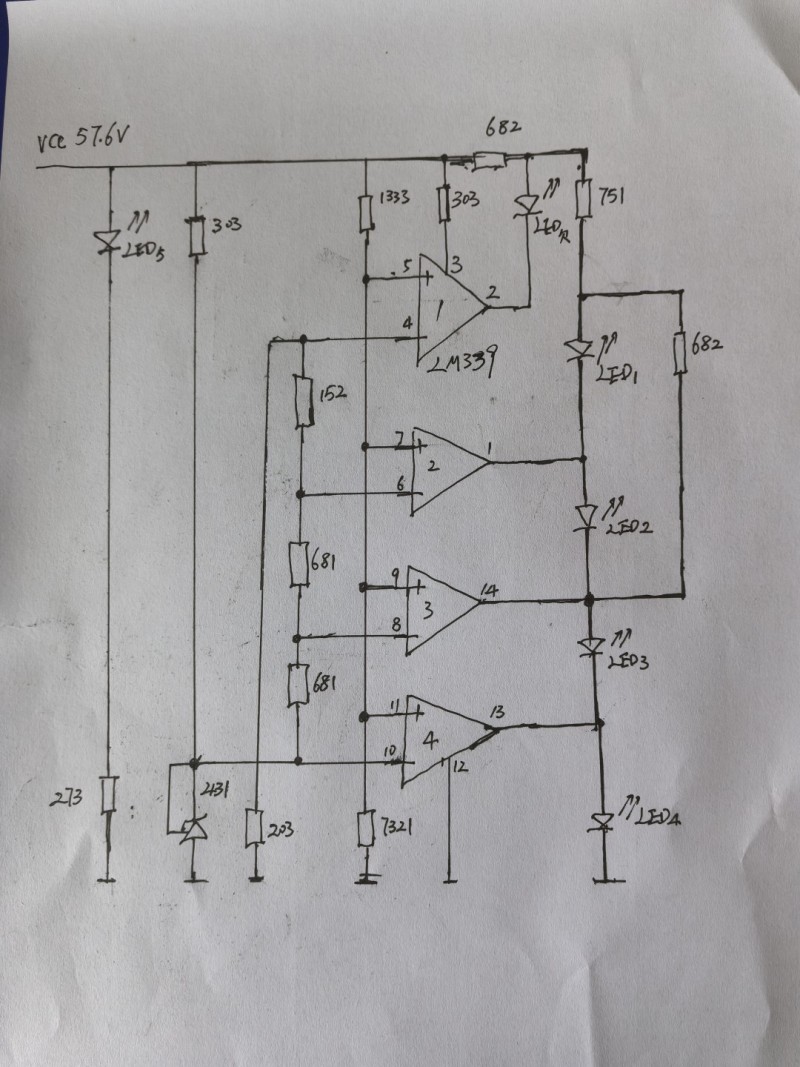

IMG_20250429_153509.jpg 电原理图,这个电路的最大特点是用4只比较强做出了5只LED,从电路图中看到电压基准无处不在,这个电路采用的431做基准,然后通过比较器对电压进行比较再控制LED工作状态
