CMU200无线电综合测试仪显示屏维修

[复制链接]
发表于 2025-6-19 22:58:22 来自手机 | 显示全部楼层 |阅读模式
仪器仪表 - 其它仪表
主题类别: 维修
仪表类型: 其它
仪表品牌: 其它品牌
型号或关键字: 倒屏
             CMU200无线电综合测试仪原本是手机厂常用的测试仪,现在被广大无线电工作者和无线电爱好者使用,下面谈故障维修
             故障现象:
             无规律的倒屏,就图像上下颠倒,有时又无规律的跳屏,就是类似模拟电视场频不稳那种图像上下抖动
               故障分析:
               这台仪器是典型的电脑加专业附件构成的系统,它的前台实际上是一台笔记本电脑,屏就是笔记本屏,这样就理解了,倒屏是因为电脑主板到屏的屏方位控制线的电位不正常造成的,低电平为倒屏,高电平为正屏,再结合跳屏现象,初步判断是上屏线接触不好造成的
                 故障维修:
拆机,要把电脑从主机中分离出来才方便检查维修

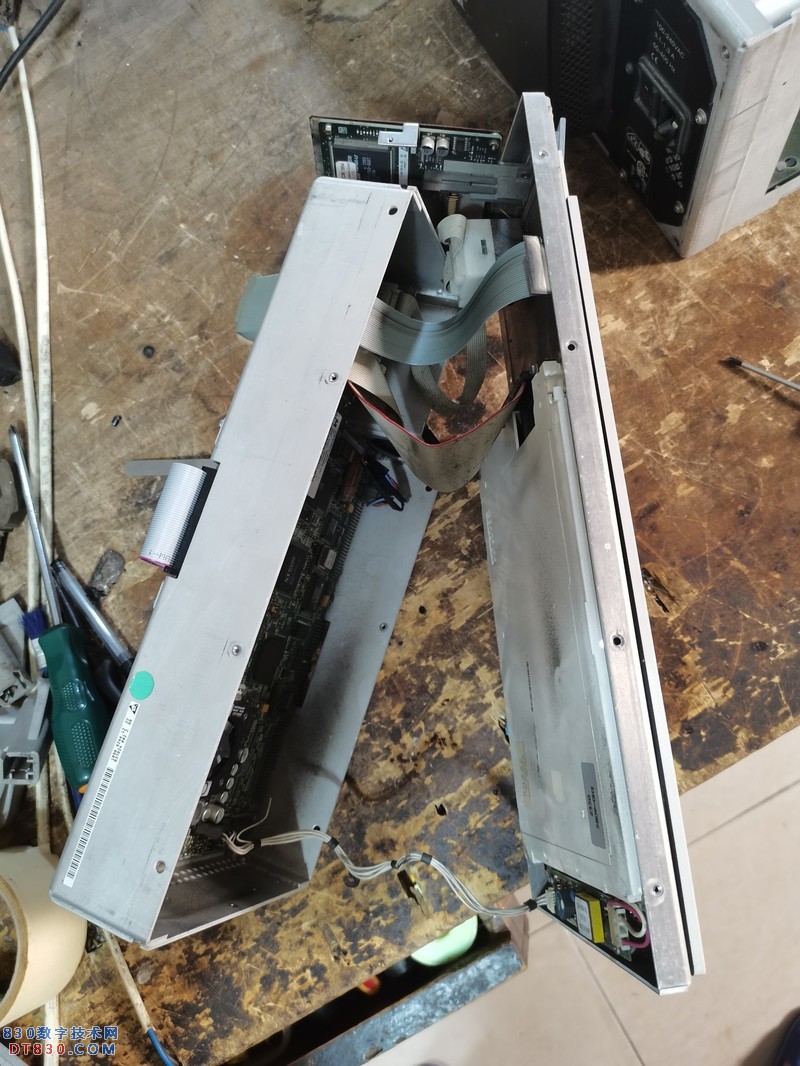

IMG_20250615_232924.jpg 打开主机外盖,找到这些排线,并记住它们的位置和编号,然后拆掉

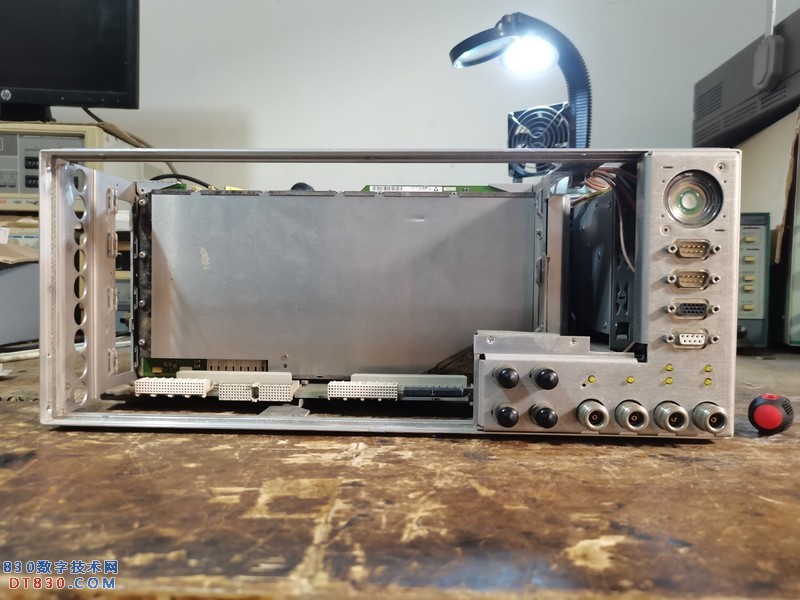

IMG_20250615_233558.jpg 拆掉前脸盖螺丝,特别注意要拆掉软驱里面的一颗固定螺丝

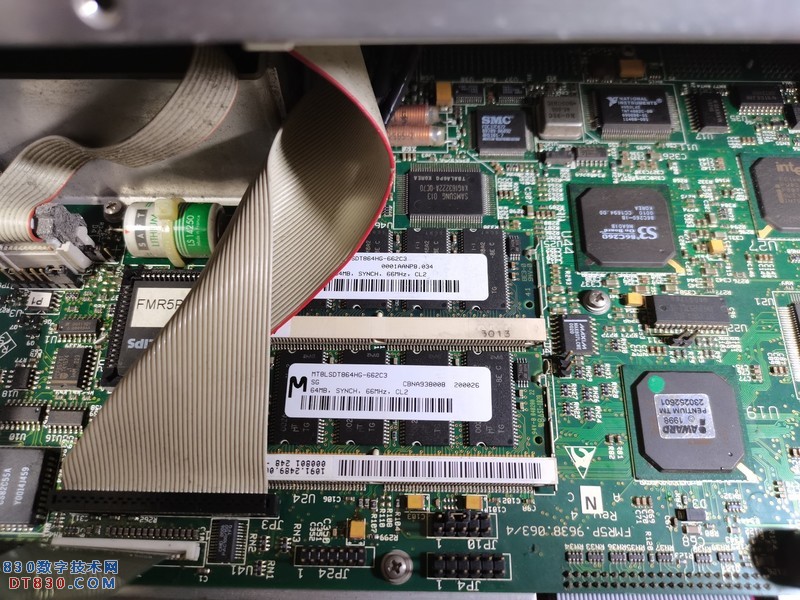

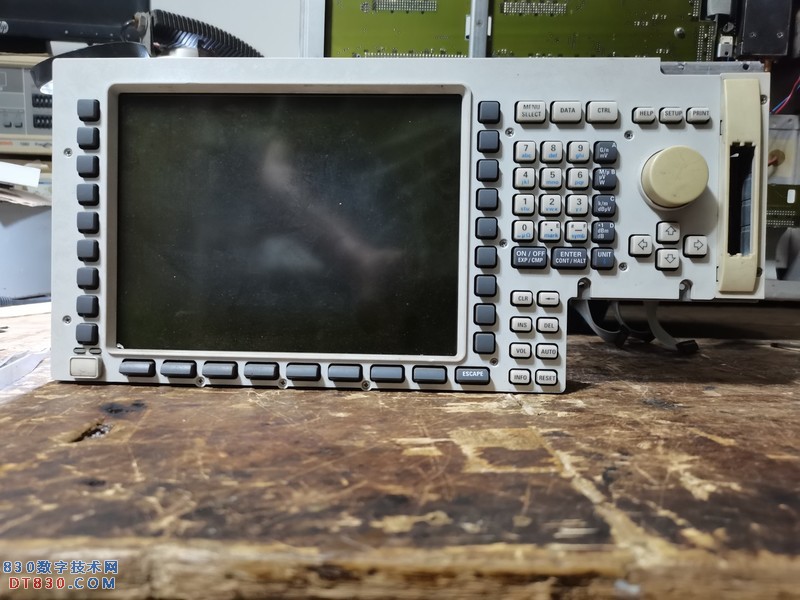

IMG_20250616_000738.jpg 把前脸拆下来,笔记本电脑就在里面 IMG_20250615_234415.jpg 拆开前脸螺丝,把屏和笔记本主板分开

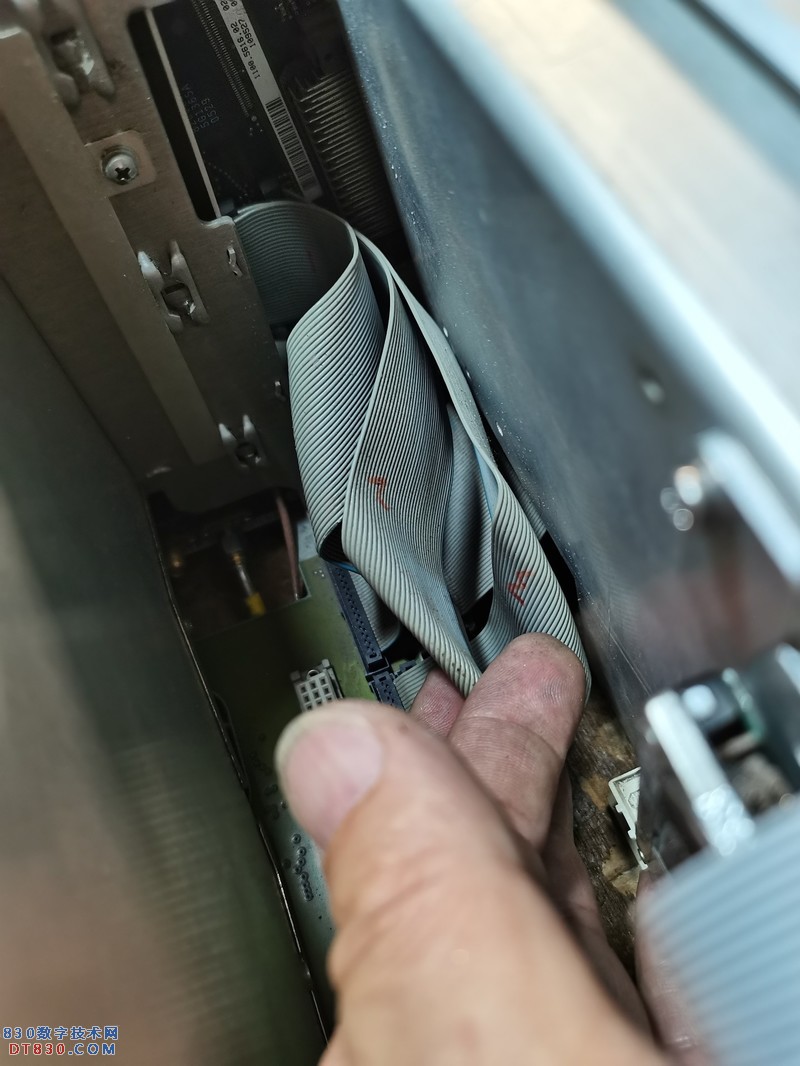

IMG_20250615_235151.jpg 这条排状电缆就是上屏线,把它重新插牢即可
               装机,测试,功能恢复正常
发表于 2025-6-20 09:33:13 | 显示全部楼层
无线电综合测试仪显示屏维修。
发表于 2025-6-20 15:17:40 | 显示全部楼层
高端仪器VS高手出招
