SDR频谱仪自制前置放大

[复制链接]
发表于 2025-6-19 23:52:13 来自手机 | 显示全部楼层 |阅读模式
仪器仪表 - 其它仪表
主题类别: 制作_改装
仪表类型: 其它
仪表品牌: DIY自制
型号或关键字: 制作目标
            频谱仪目前仍旧很贵,我在前面已经讲过了怎么用SDR的数字高频头加笔记本电脑制作一台频谱仪的方法,在这里讲怎么制作前置放大器,为什么要制作前置放大器,原因有三个,
一,增加接收信号灵敏度,SDR的数字高频头是用在市区接收数字视频信号的,所以其灵敏度不高,我们需要在其天线前面加装前置放大器
二,减少干扰,我们把数字高频头用数据线滤波后再插入电脑USB接口,降低电脑对高频头干扰,也降低高频头对电脑干扰
三,提高电脑续航能力,前置放大器和SDR数字高频头使用外电源供电,不使用电脑电源供电,提高了电脑续航能力

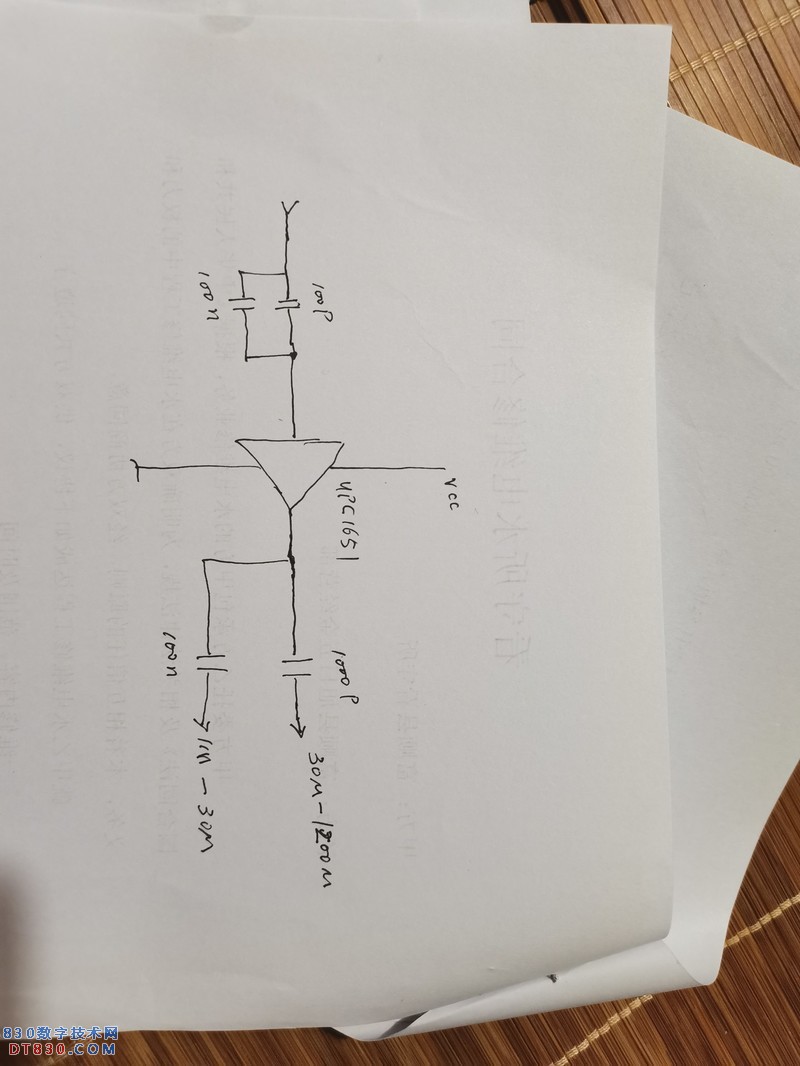

              看图纸,两张图纸,具体选用哪张图纸取决于使用目的,第一张图纸,可以看到么有滤波网络,这个用于制作频谱仪,因为频谱仪的目的就是要看当地电磁环境电磁干扰的,如果一滤波,那就看不到了,所以这个电路适宜制作频谱仪

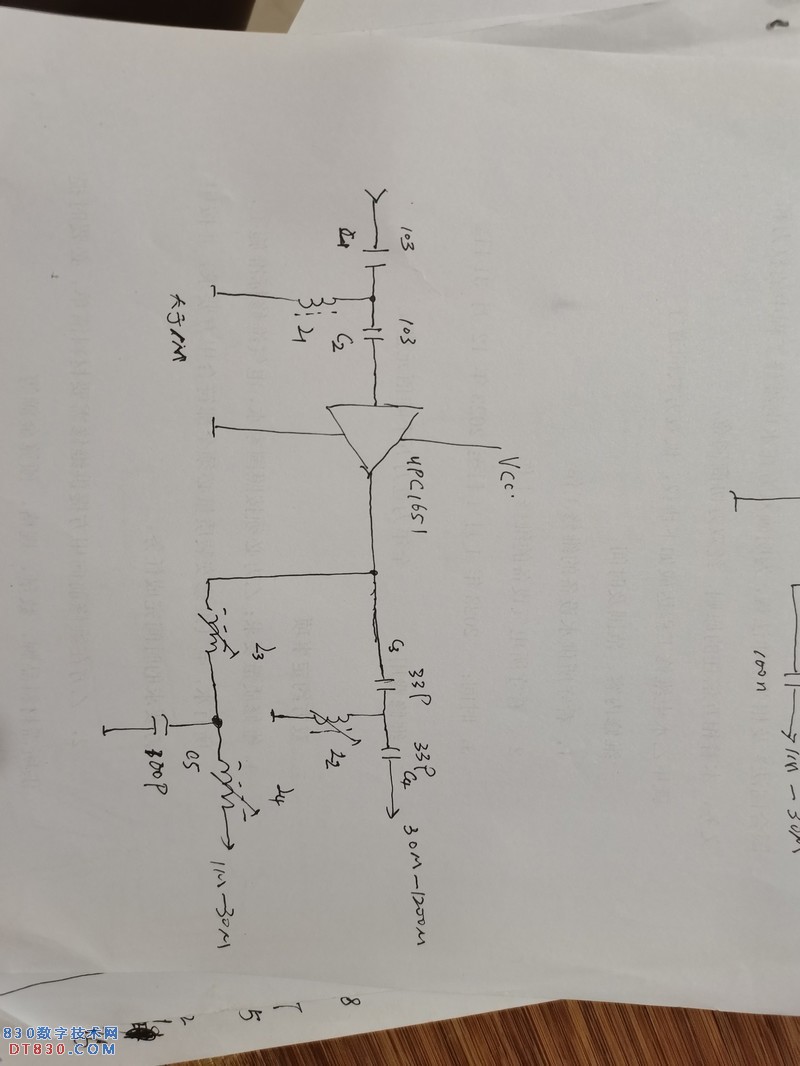

               第二张图纸,这个适合制作带频谱仪的收音机,图中使用了三个滤波网络,C1 C2 L1组成高通滤波网络,只通过1MHZ以上的频率,这样就滤除了电源干扰啊这些低频率的干扰,C3 C4 L2组成30MHZ以上的高通滤波网络,直通过30MHZ以上的频率,使高频信号纯净,L3 L4 C5组成低通滤波器,直通过1-30MHZ的信号,使信号清晰通透,

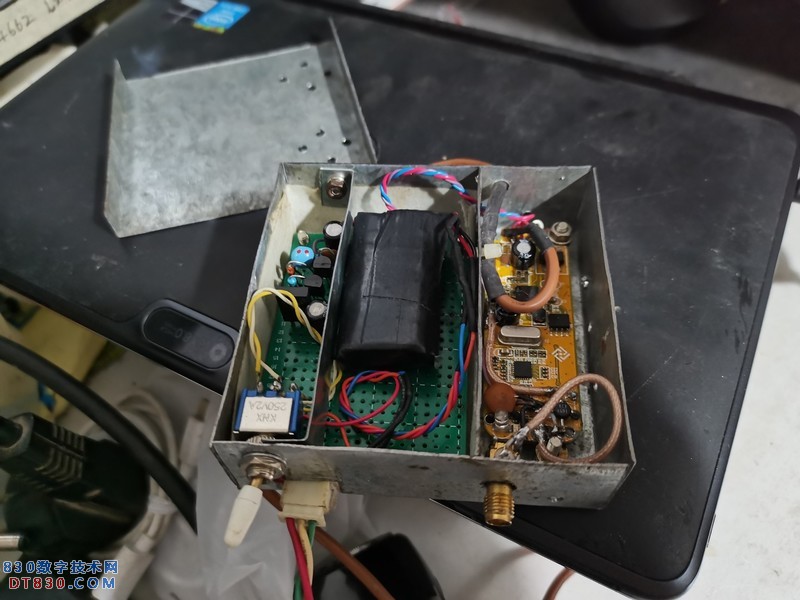

IMG_20250609_004244.jpg 内部构造,左边电路为低压差稳压电路,中间是电池,右边是SDR数字高频头和前置放大器,都有屏蔽罩的

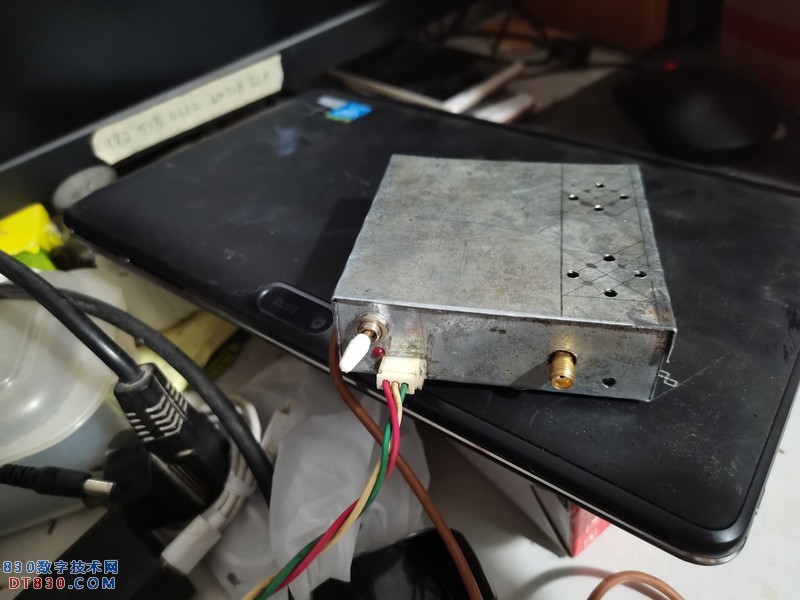

IMG_20250609_004221.jpg 前置放大器外观
欢迎大家动手制作,会有无限快乐的
发表于 2025-6-20 08:16:50 | 显示全部楼层
谢谢楼主分享,学习了
发表于 2025-6-20 09:29:37 | 显示全部楼层
学习学习。
发表于 2025-6-20 10:14:10 | 显示全部楼层
只对0Hz起步的频谱仪感兴趣。
发表于 2025-6-20 15:26:52 | 显示全部楼层
这个置放大器和九十年代的电视信号放大器很像
 楼主| 发表于 2025-6-20 15:36:02 来自手机 | 显示全部楼层
kyhwhb 发表于 2025-6-20 15:26
这个置放大器和九十年代的电视信号放大器很像

就是用的那个芯片UPC1651,网络分析仪发现UPC1651的1M-1200M的信号放大都能达到19db以上,而信噪比更好的UPC1676是从50Mhz开始的,这就是为什么要用UPC1651的原因
 楼主| 发表于 2025-6-20 15:37:33 来自手机 | 显示全部楼层
为什么要用UPC1651,网络分析仪发现UPC1651的1M-1200M的信号放大都能达到19db以上,而信噪比更好的UPC1676是从50Mhz开始的,而我们的信号放大是要求1-1200MHZ,这就是为什么要用UPC1651的原因
 楼主| 发表于 2025-6-20 15:38:11 来自手机 | 显示全部楼层
kyhwhb 发表于 2025-6-20 15:26
这个置放大器和九十年代的电视信号放大器很像

是这样的,分频网络不同
