改造隔离变压器篇

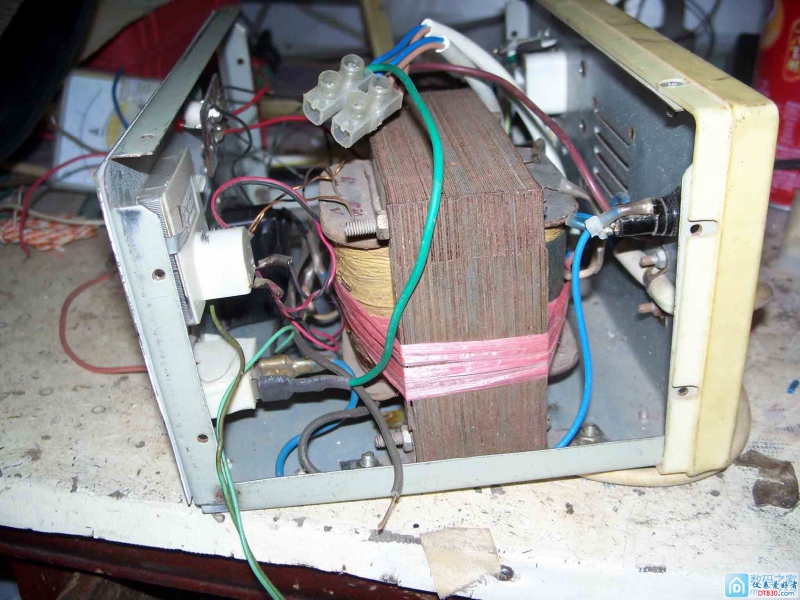

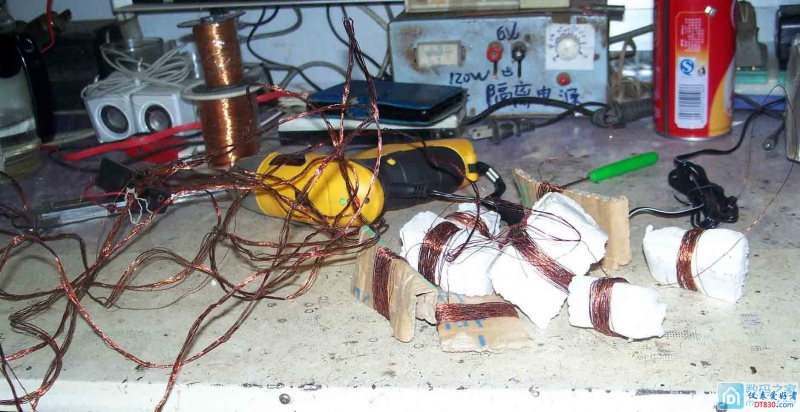

   桌子上常用的那个隔离变压器，还是9X年用120W的控制变压器改的呢，为了图省事，拆除了次级，数出了V/T数，然后，胆大包天，冒天下之大不韪，置之于死地而后生，抱定了不成功则成仁的信念，将初级的220-380段的绕组铰接线分开，这是160，又加绕了60V的线包，串联起来得到了这组220V，并且增绕了6V（实测5.8V）指示灯绕组，没想到，20年过去了，还用的挺好的

     昨天下午，闲着没事，从左边的橱子里发现了那种带线的电（批）改锥，一直以来，这电批是鸡肋啊，那电源部分说方不方说圆不圆的，像个老电话，拿也不方便，用也占地方，所以，搬家的时候带回家入库了，只剩下这把后来从网上淘来的外观比较完整的电批，这玩意跟充电改锥比，就是不方便，占地方，但是，解决了电源问题，还是不错的玩意，最起码没有充电改锥的突然没电的情况，所以，有心给它单独弄个电源，省点地方最好。
     所以，就看中面前摆的这个隔离变压器了，拆开看看，打算加点东西。

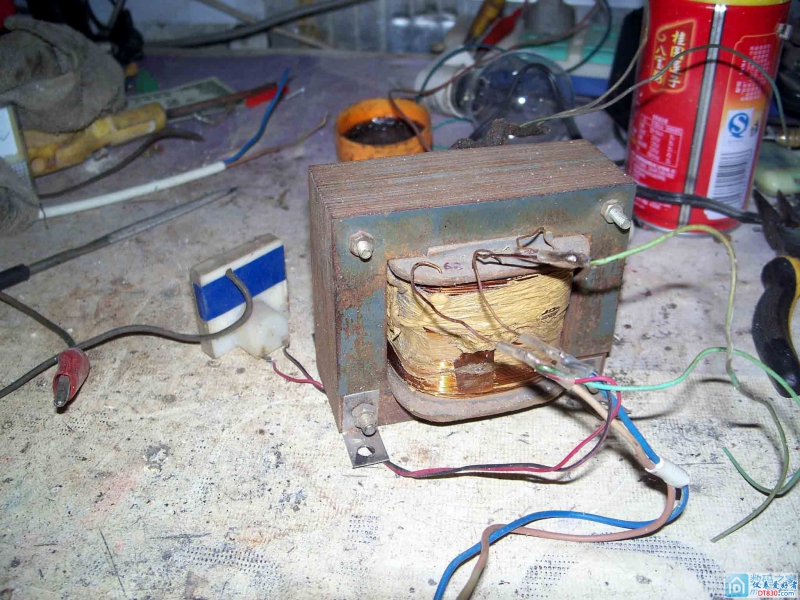

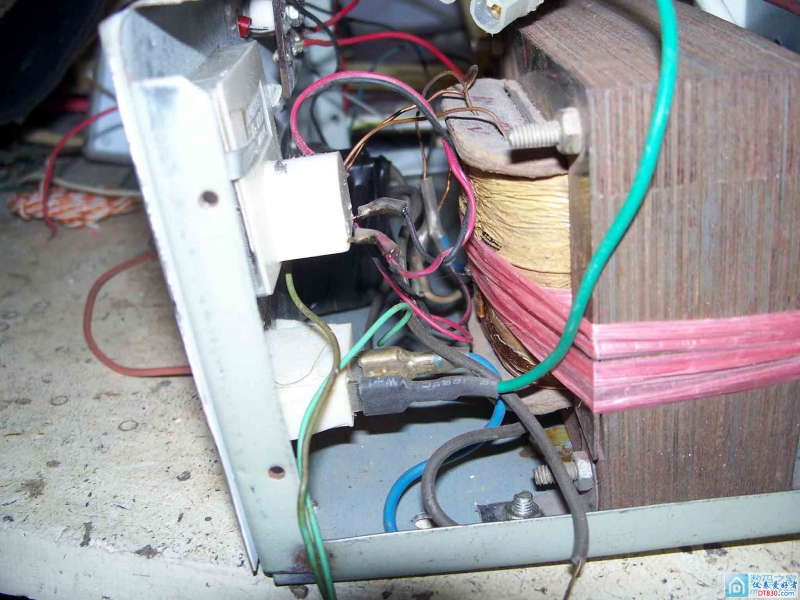

     最初，是打算直接在变压器上改造，增加绕组，后来发现不现实，已经没多大空隙了，当年手工绕这个变压器可是不易，一圈圈的排线，勒紧绕，能做到不鼓肚，不影响插片确实难能可贵，现在，我是没心思拆了，那几十圈的粗线（好像是2t/V吧那就得三十到五十圈）怎么可能安排得下呢，后来，决定干脆加个变压器，可着手里的变压器找，最终，找到一个比黑白变压器略小的老式变压器，220/16.5/6.5的可是，那狭小的空间内，不但有120W变压器，前有表头，吸尘器调速器（当调压器用），电源开关，指示灯座等，后有输出插座，保险座等，空间实在是小，硬塞进去不是不行，只怕塞进去后，可就没什么富余地方了，整流桥，滤波电容也是要占地方的。
    不过，既然想改，就得有决心，于是，开始拆螺丝，将变压器拆下，挪位靠边，重新设定打孔位置，和新变压器的打孔位。左右掂对，真是很勉强啊，结果，最终到晚8点，也没弄完，只好回家

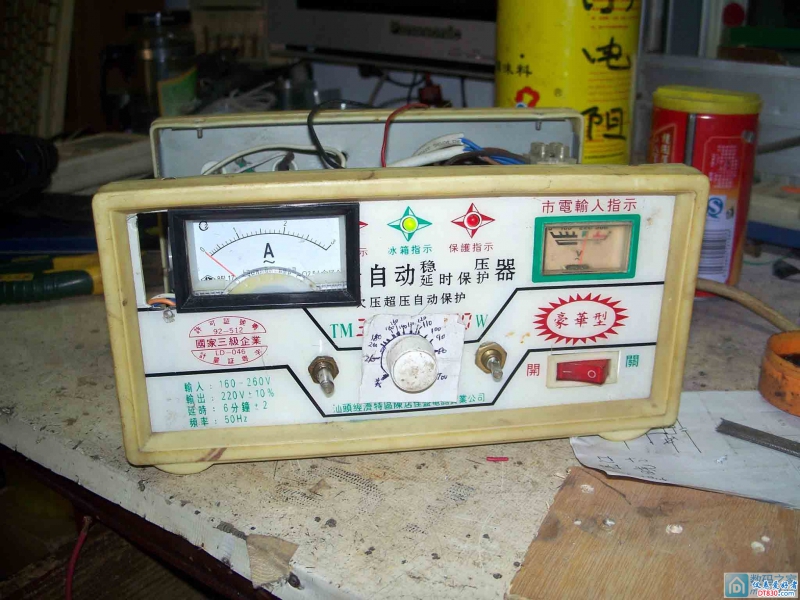

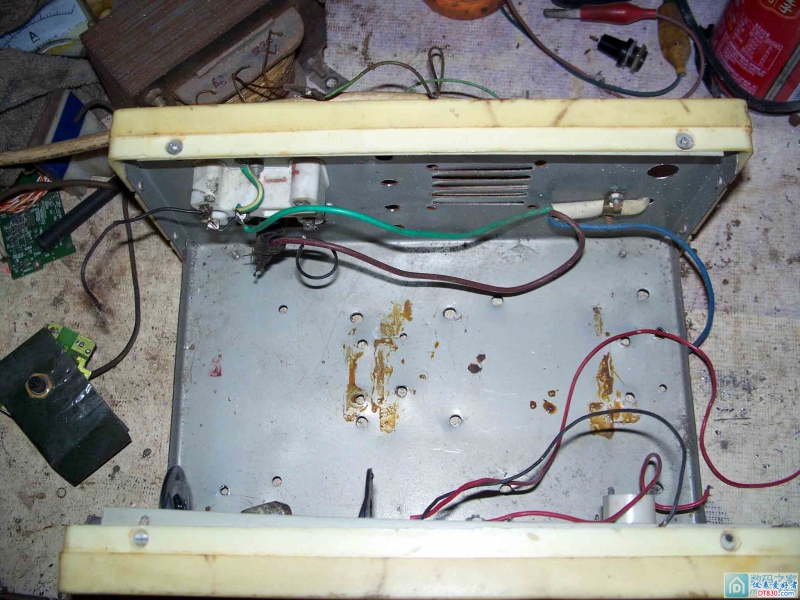

    去车库翻出了以前做电源用的一个大个的稳压器盒子，这个比那个要大很多，显得也大气，而且有塑料边，好看着呢，摆在桌子上，是个玩意，原来那个，上盖是自己DIY的，锈迹斑斑，铁刷子刷都去不了麻子坑的锈，也该趁机升级一下外观了。于是，带这个壳子去门市。

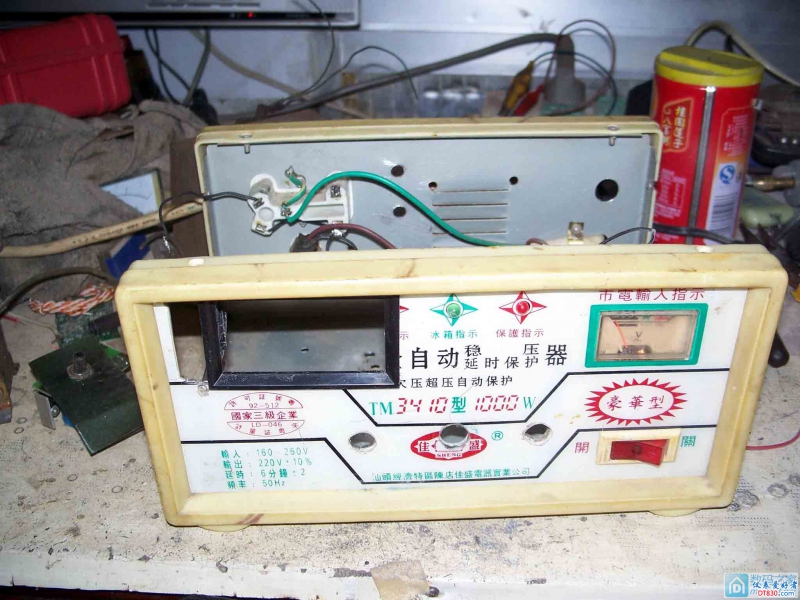

    去了配钥匙，待了个把小时，因为都10点了，不想闹动静，只能做些轻动作，尽量不用电钻和角磨机，所以只能在新壳子上设定打孔位置，固定表头位置等等，打算加个交流电流表，监测输出电流，这样，左边那个大窟窿就堵住了

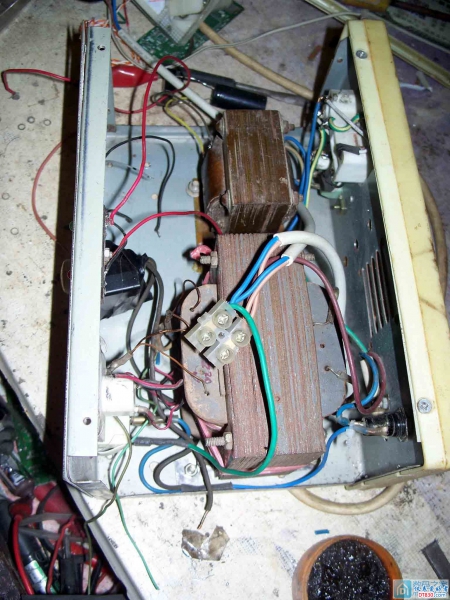

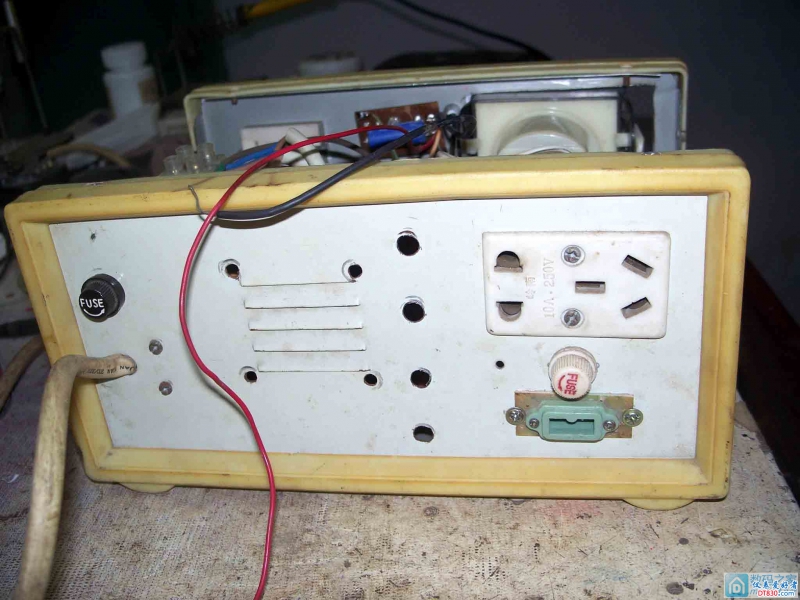

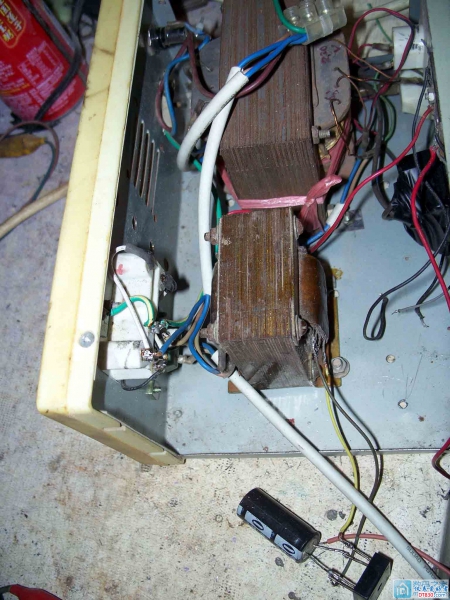

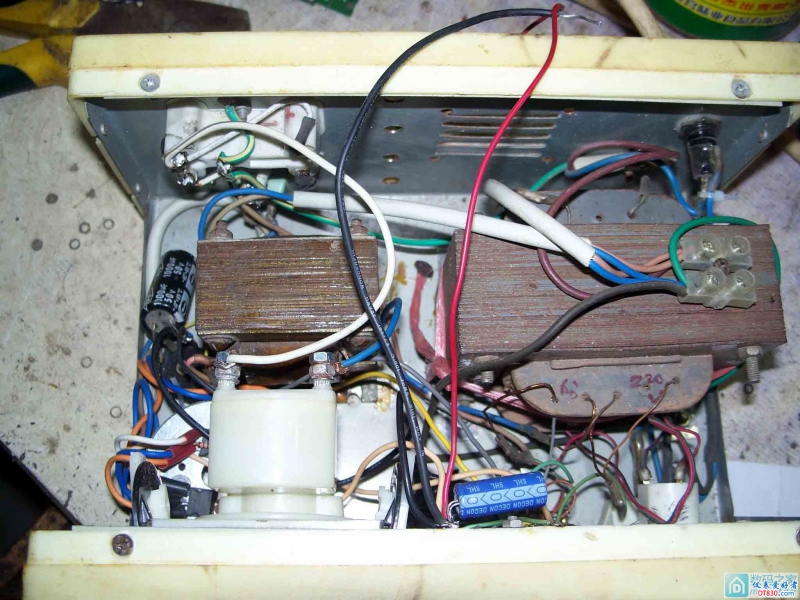

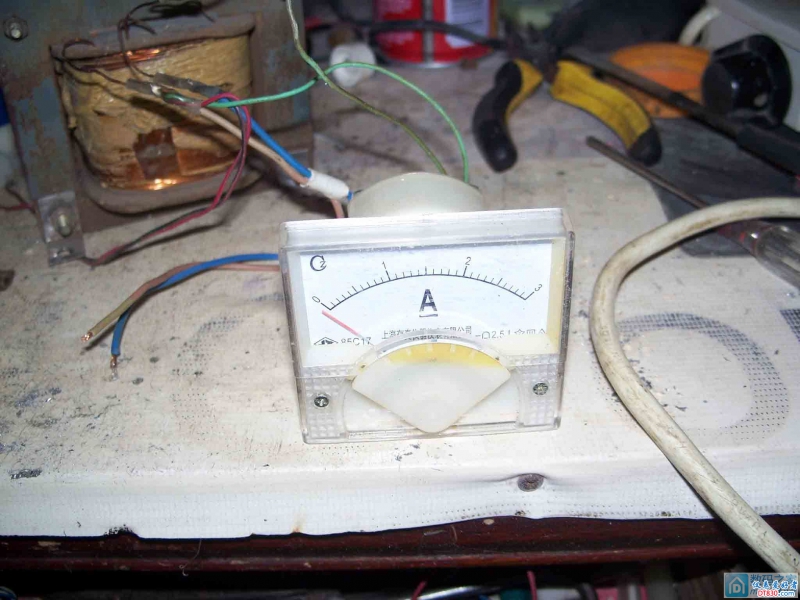

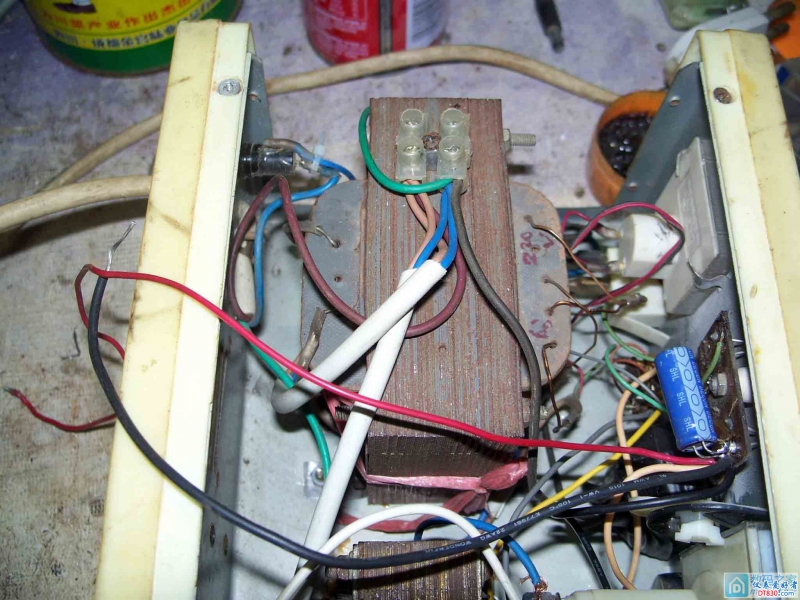

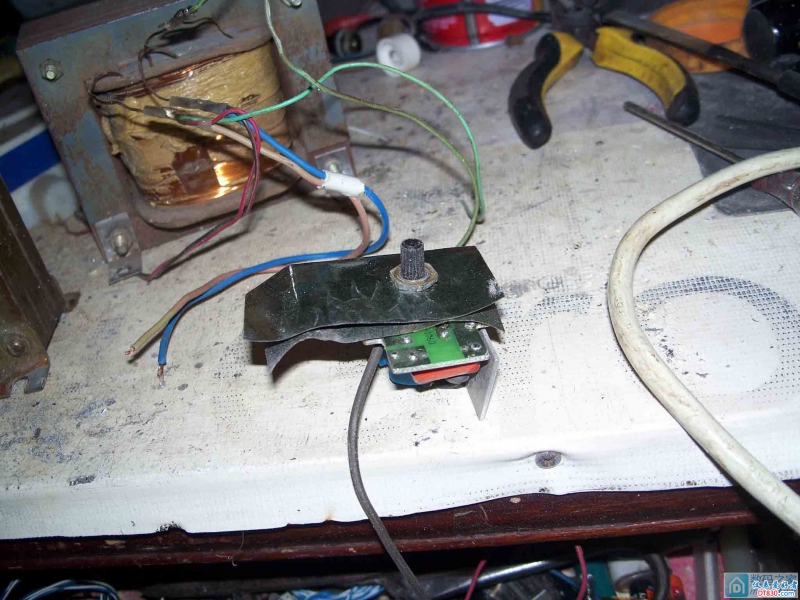

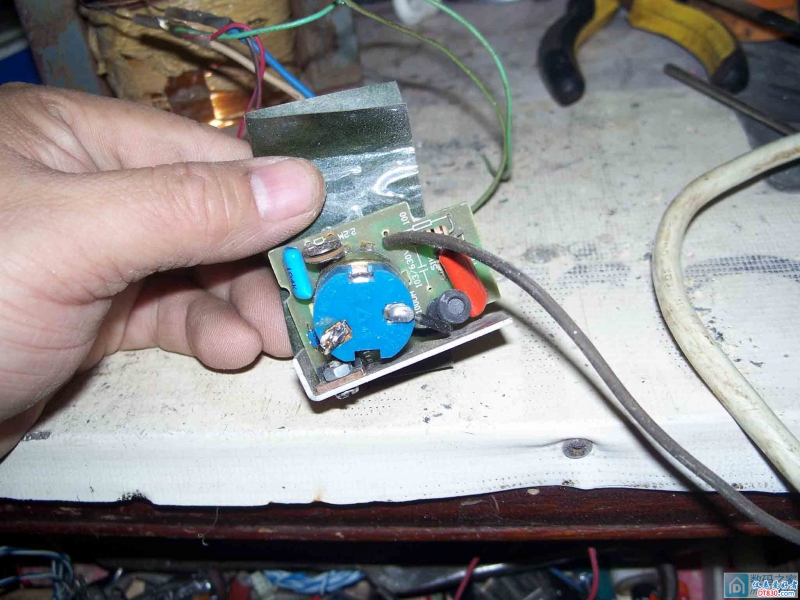

  今天开工，上午去了打孔，固定变压器，设定表头位置，表头原来位置是4位2寸7107的数字表头，当年就是设计大功率的电源，因为贪心，设计用这玩意做A/V转换检测时，大概是因为电流表功能没在负极回路中，导致7107报废，工程下马，当年，用仅有的电钻打孔，开齿孔，用锉刀连孔错平加工出这么大的长孔确实不易，一天也加工不了几个这样的窗口，当然，这个窗口还是上下高度不够，那3A表头带黑色固定框的，黑框过不去，所以，只好用角磨机蹭，很快加工出来合适的窗口这边没事了，俩变压器初级使用灯具拆的圆护套线蓝棕线，一根如扁担一样，焊接两个变压器后，剪断，然后按两线并联，一边是接220V进线，一边是接开关，为了以后扩展方便，使用了一个接线座，正好拧在隔离变压器上原本的铭牌铆钉孔上，拧了个快丝固定进线的另一根经过保险座到开关，开关的两根线都做成活插头，与调压用的吸尘器调速器并联，至于隔离变压器的次级，经过3A表头，和4A保险座，到输出插座，，以前的300V表头有点退磁，显示220V只有180V，换了个新的（也是拆机的不过是放了20多年）并联在隔离变压器输出端，这是主回路，

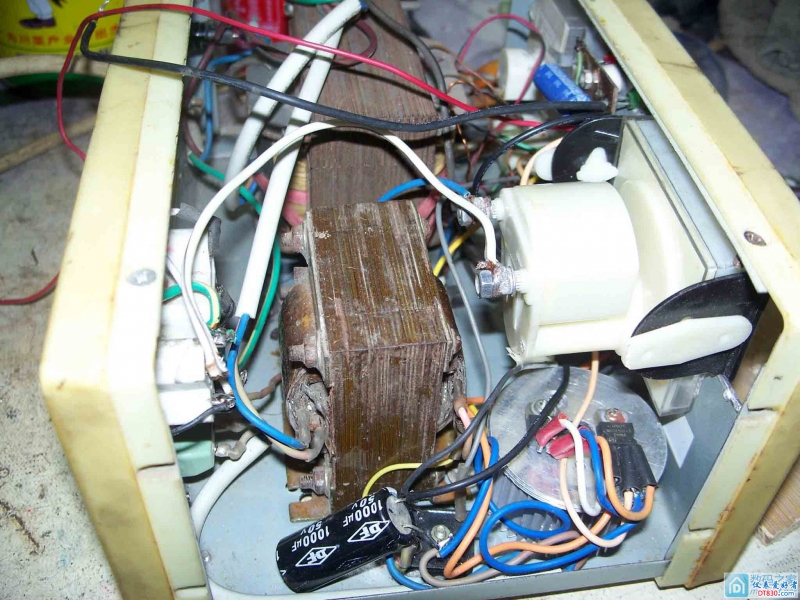

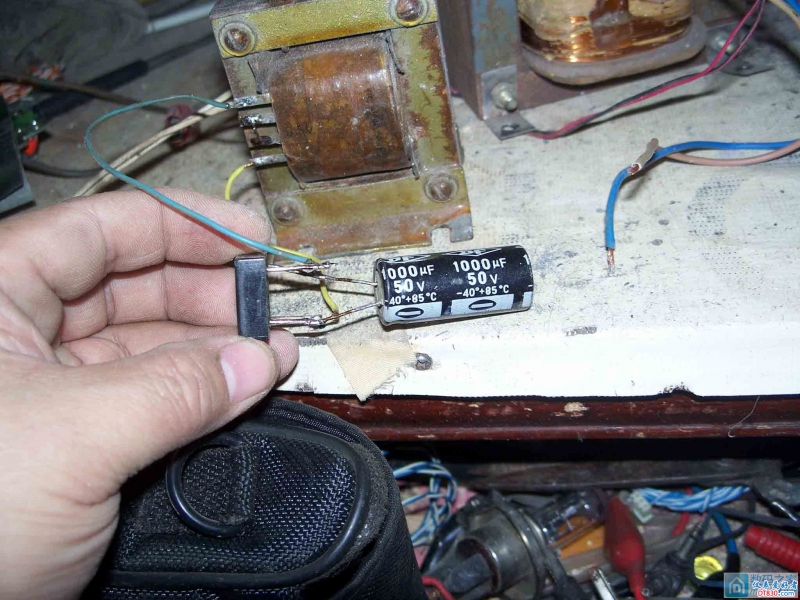

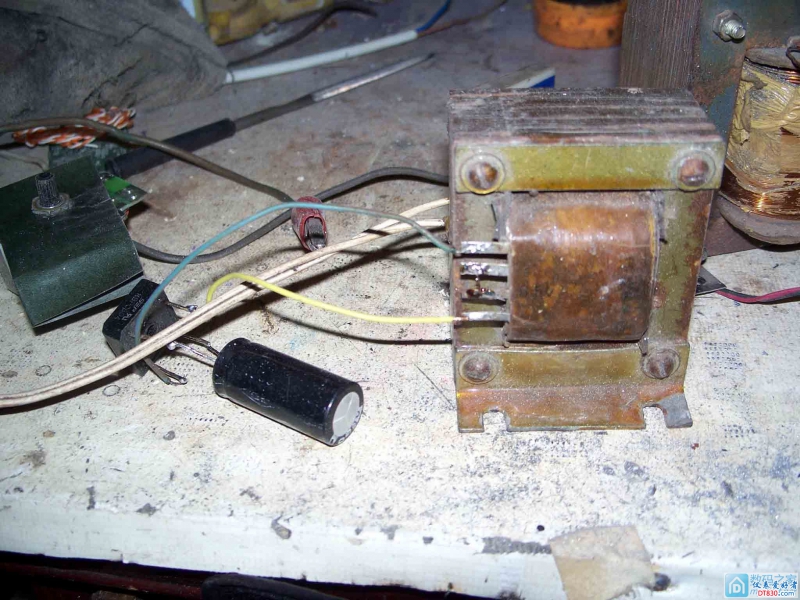

    至于小变压器，昨晚就给它找了个10A全桥，1000UF50V电解，组成了整流滤波电路，根据选择可以输出16V和26V左右电压给电改锥用也够用了，找了个电改锥的专业插座，加了个废PCB磨制的扩展板，总算可以固定在原来的输出插座位置了。接好整流电路，这个电改锥口起作用了，找了个2X2的旋转开关，两路并联做小变压器的16V和23V切换用，其实，上午的活就干到这了

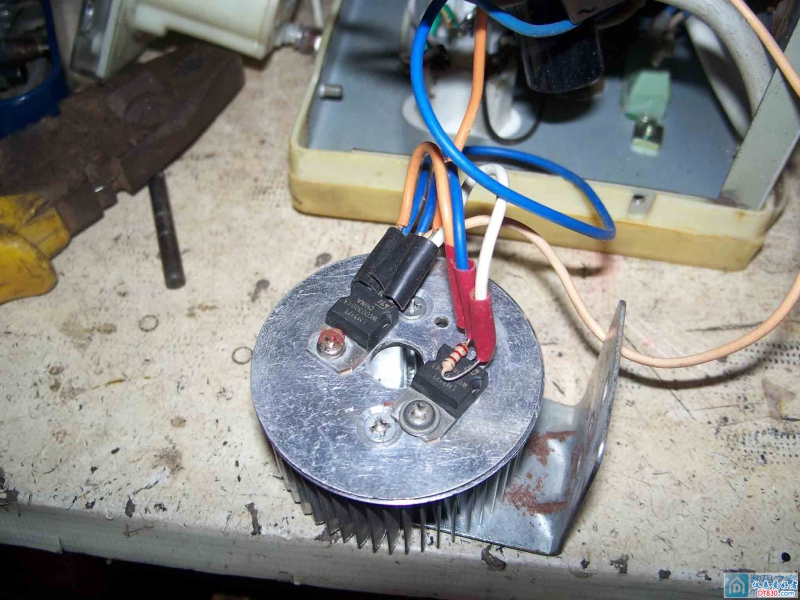

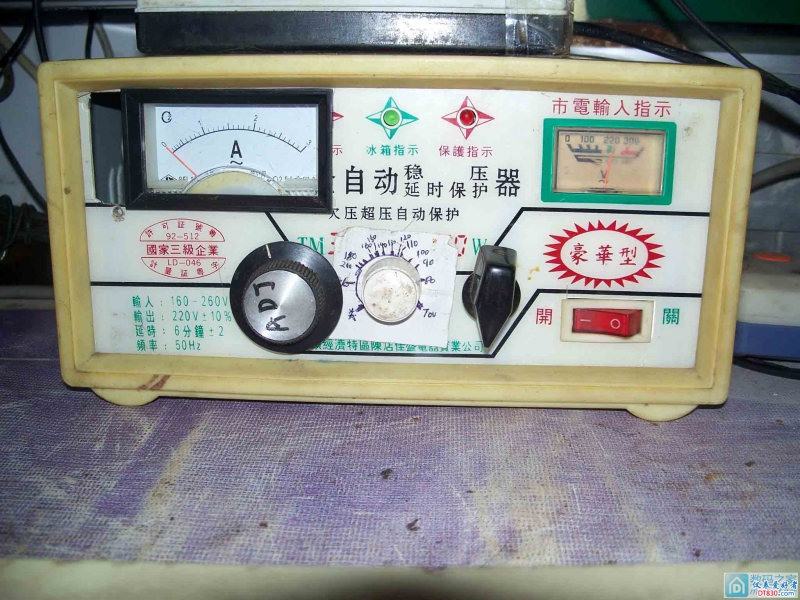

  下午，找到了本猫坛XXX兄送的2个学生电源面板之一，拆下的零件，其中2个317并联带线我没拆，连散热器跟着，无奈，散热器折腾半天感觉小，看到一个12W车用射灯的散热器部分，想用它跟外壳固定，于是，开始着手干活，很顺利，固定好317,317的1,2脚接个220欧电阻，1脚对地接个5K电位器到地，输出线接到红绿灯板的绿灯的红黑线上，这样，它能直接点绿灯，根据亮度判断电压高低并且在这里做中转，输出线也在这里引出，并且加个470UF50v，做输出滤波，后边扩孔加红黑接线柱各一，做输出，前边该有的都有了，3个孔都占用了，中间是调速（压）器，左边是稳压电源调整，右边是电批快慢速，各自配个钮，测试各路都正常工作，隔离变压器的6V引出直接接红LED，做电源指示，装壳算是成功了，就差找到2线小数字表头，竖着按一个堵住3A表头左边那没填满的窟窿，用它也能显示直流输出电压。
    至此，这个组合设备完成了，具有4个功能，隔离变压器，隔离调压器，电批电源，直流稳压电源。

好老的东西，楼主DIY完全不介意外观啊

ouyang1991-MF47 发表于 2018-1-19 09:45
好老的东西，楼主DIY完全不介意外观啊

咱是实用派，哈哈

给楼主个建议，你发帖看懂了费劲。说了很多很多，看的人没看到图就不愿看了，等有图了没有文字说明，一溜图不知道什么意思，不吸引人看，一图一文字说明，效果会更好。

勇闯沙滩 发表于 2018-1-22 19:06
给楼主个建议，你发帖看懂了费劲。说了很多很多，看的人没看到图就不愿看了，等有图了没有文字说明，一溜图 ...

或许有喜欢这风格的呢

勇闯沙滩 发表于 2018-1-22 19:06
给楼主个建议，你发帖看懂了费劲。说了很多很多，看的人没看到图就不愿看了，等有图了没有文字说明，一溜图 ...

或许有喜欢这风格的呢

UFO3000 发表于 2018-1-25 17:59
或许有喜欢这风格的呢

前辈的风格我喜欢，先理论再实践（看实物图）哈哈哈

lm317，哈哈，以前初一的时候拿来压榨小电机的性能，一个额定电压3v的小电机我用lm317给它加4v再加到8v再加到12v最后加到24v,小电机发出巨大的吱吱声，电机的缝隙里冒出烧漆包线的味道（电焊味儿）电刷发出的电光穿透了电机的塑料屁股，然后我继续调高，最后电机废了，lm317也废了哈哈

236165 发表于 2018-1-27 15:10
前辈的风格我喜欢，先理论再实践（看实物图）哈哈哈

哈哈，我说什么来着。

236165 发表于 2018-1-27 15:22
lm317，哈哈，以前初一的时候拿来压榨小电机的性能，一个额定电压3v的小电机我用lm317给它加4v再加到8v ...

非常败家的压榨啊，两败俱伤，哈哈哈，看来，电源是已经做过了。

UFO3000 发表于 2018-1-27 17:17
非常败家的压榨啊，两败俱伤，哈哈哈，看来，电源是已经做过了。

哈哈，我哪有本事做电源啊我捡了一个24v4a的电源，回来一试是好的，就想做个可调电源来烧电机和电阻玩，还用来烧我那报废主板上的芯片，于是就在网上搜怎么做可调电源，发现用lm317外围电路很简单，就做了两个多小来回4个多小时的时间跑去电子市场买了几颗lm317还有tda2030,电子市场的人大部分都不搭理我，后来遇到一个爱理不理卖给了我几颗lm317芯片，估计他们是做批发生意的，像我这种只买56个的人不爱搭理，只有贴片的那种不能装散热片哈哈我用tda2030做功放的时后还作死了一下，不装滤波电容就试机，听听带有交流生的音乐，结果那两颗tda2030都烧坏了，烟味儿挺大的哈哈

236165 发表于 2018-1-27 17:37
哈哈，我哪有本事做电源啊我捡了一个24v4a的电源，回来一试是好的，就想做个可调电源来烧电机和电阻 ...

把24V的电源撤掉，用变压器整流滤波取代，后边还用317搭个标准电路，就是一个线性电源，做实验，应该有一个基本的线性电源比较方便，安全
相比你，我那上初中的时候，算是幸福多了，我那前20年，衡水买件，基本上只有个无线电厂门市部，我从穿着开裆裤，在老爷子脖子上“猴儿搂着”的时候，就跟这个门市部结缘，到初中时，十四五岁的我已经是那里的常客了，那时候，基本上都是零售，衡水又没重工业，轻工业，电子制造业，所以，都是坏什么买什么，那时候，也没别的地方可以去买件，那时候，我就是拿着几个星期攒下的几块钱，早期是步行一个多小时去河西，后来上初中后才学会骑车子，骑车子去河西就快多了，二十分钟左右，去了只为买几个3DG201,3ax31c，这类一两毛或者5毛的小件，凑几块钱，反正基本上带多少钱买多少件，老板和技术员跟我都混得很熟了，没事还互相交流一番，这状况一直持续到200x年开店的那前几年，甚至最后也没跟无线电厂彻底断绝联系，遇到买不到的件还是原意去碰运气。喜欢他们那里的氛围，不计较你在那里花多少钱，来买件你就是上帝，尽量满足你的要求，童叟无欺，不会因为你是个小屁孩而不理你，而是给你足够的尊重和认可，这与你说的所谓批发摊位不同，当然也是现在这年头的风气使然，几毛钱几块钱的件，卖不卖都没意思，既顶不了当天的摊位费甚至都不够电费，这种充大爷的商家，我是不会去凑的，所以，2006之前开店，是在本地买件，而现今，我已经完全网络购买了，本地的实体店已经没时间去了，一个是这么多年不在家，再去咱认识人家，人家不认识咱了，我去买件，比让顾客去自己买件还贵，这完全颠覆了当年我们跟他们之间的默契:我们买件是让利的价格，凡是支应来的顾客，你只管狠宰，挣多少都是你们的，别让老百姓觉得件挺便宜，否则，净拿着坏件去问价的，我们不好混。但是现在反过来了，我们去买的件，成了天价件，老百姓去自己买都比我们买便宜，这还让人活不？而且去一次涨一次价，你问她，她说上家涨价了，没法子，所以，也只能不捧他们场了，随便吧。你们都跟马云学，把当年捧你们场的老伙计们往外推，那没法子，找你还不如找马云呢，

毕竟网购当时还属于比较荒诞的事情，尽管我9X之初就开始邮购（也算是网购的前期吧，那时候都是看报纸中缝或者刊物的彩页广告，然后去邮局填写汇款单汇款，然后听天由命，傻等着邮局给送提货单，中间的揪心挠肝的等待少则一个月，多则半年都有）
福建长汀的破烂是最破的，但是包罗万象，整个就是拆了破烂卖的，板子有的都是碎的残的，但是我喜欢，不行就拆件，这个不心疼，便宜啊，可以试试（百度这个论坛或者在淘宝里找找长汀无线电是否有这家店，直接在店里购买）另外，有个ZHZ963兄，在数码和小煤窑都是这个ID,他那里有不少好东西，也便宜，实惠，可惜这两年我混得比较惨，也没闲钱买他的东西了）可以跟他联系一下，去他相册里找些实惠东西，回来修（成功率很高的）还有一位ID里带个鑫字，四个字的，就想不起全名了，他也是两边都待，经常在小煤窑那边搞活动，凑够12￥的货，顶运费，剩下的你自己去他店里挑，就不用运费了，当然，如果直接买，显得运费贵的，如果认可这12￥的运费，那些东西可以说还是很值得的，成品半成品，配件，套件各种按钮开关排线什么的都有，而且某些件会额外多送一点
还有很多朋友也不错，只有与之打交道，在钱上才能看出人品，你大方，别人也不会小气，第一印象尤其重要，就像我那几年试着搞了搞维修备件包，新旧混合，电阻，混装一包200只以上或者一包一两（50G，能装多少算多少，我侧重于称重的，省事，不然数电阻太不够工钱哈哈哈，一般都给的足称，高高的）电容，电解电容，各种三极管混装，拆机集成块混装，杂七杂八的也都是分门别类的给做成一个个的小包，有要的说了数量咱就给抓，给称重，打包，有的干脆是，扔给你三十五十的，扣除运费你看着掂对，反正是回去给孩子科普做实验，越杂越好，越全越好，这就是良心买卖，自己根据之前标的价，看着弄，反正朋友们也是照顾我的“生意”凑个热闹，我也借机往外甩一部分积攒多年的拆机件们，换点零花钱。咱这最不缺的就是件，反正不会亏了朋友们就是了。

UFO3000 发表于 2018-1-28 09:53
把24V的电源撤掉，用变压器整流滤波取代，后边还用317搭个标准电路，就是一个线性电源，做实验，应该有一 ...

谢谢前辈指导，以后有得玩了哈哈哈

UFO3000 发表于 2018-1-28 09:53
把24V的电源撤掉，用变压器整流滤波取代，后边还用317搭个标准电路，就是一个线性电源，做实验，应该有一 ...

经验之谈，受用终身

236165 发表于 2018-1-28 11:49
谢谢前辈指导，以后有得玩了哈哈哈

收购站要是有条件，弄个哪怕手机维修电源呢，小点，但是有保护，做实验短路也不会烧东西，当然理想的是弄个他们常在论坛出现的什么龙威305，505双表头的电压电流都能调的电源，这样修理东西，做实验就安全多了，你现在有时候就是瞎搞，就为了看冒烟，这种玩的心态将来是万万不能带到维修和工作当中去的，会被别人认为思想不成熟，技术很稀松，玩心太重，不堪托付重任，作为维修人员，任何一个元件都是有成本的，修理费就是那么多，扣除维修成本，剩下的才是你自己的，烧一个件，你就多一点成本，换言之，就少挣那点钱，不管你是按成本价算这个件，还是按你往外卖这个件的钱，反正，这个件是被你自己烧了，失误是难免的，但是故意就不应该了，不过，这时候烧点东西也不失为是好事，希望能从中知道，为什么会烧，如何避免，这才是主要的
