福禄克117C

发表于：2021-6-29 23:39:34 2961
万用表
主题类别: 评测（详细）
仪表品牌: 福禄克（Fluke）
显示方式: 6000字
型号或关键字: 117C

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
福禄克117C，电工小表
2021年5月最新出厂

依然采用MSP430单片机配合凌特定制芯片LTFLK2387248为设计方案，AC频响为1KHZ

使用430单片机内置12Bit ADC做信号采样
非接触式验电功能依靠U5来实现

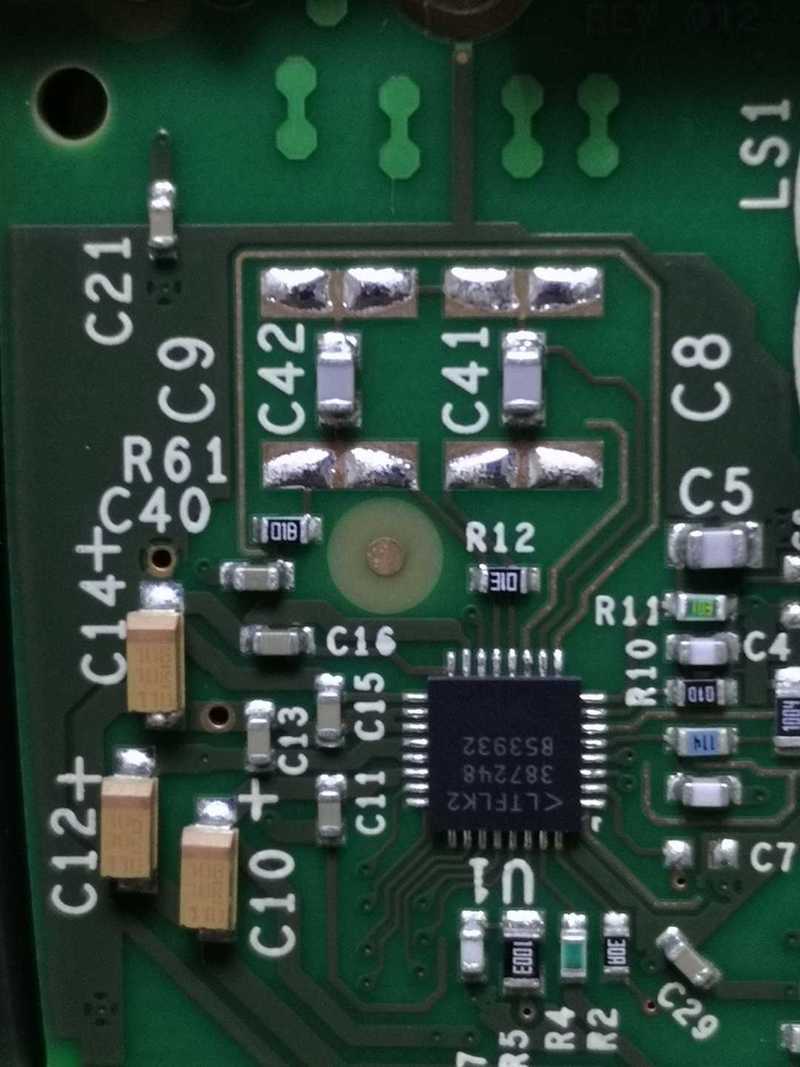

新版，灰白色贴片C41/C42

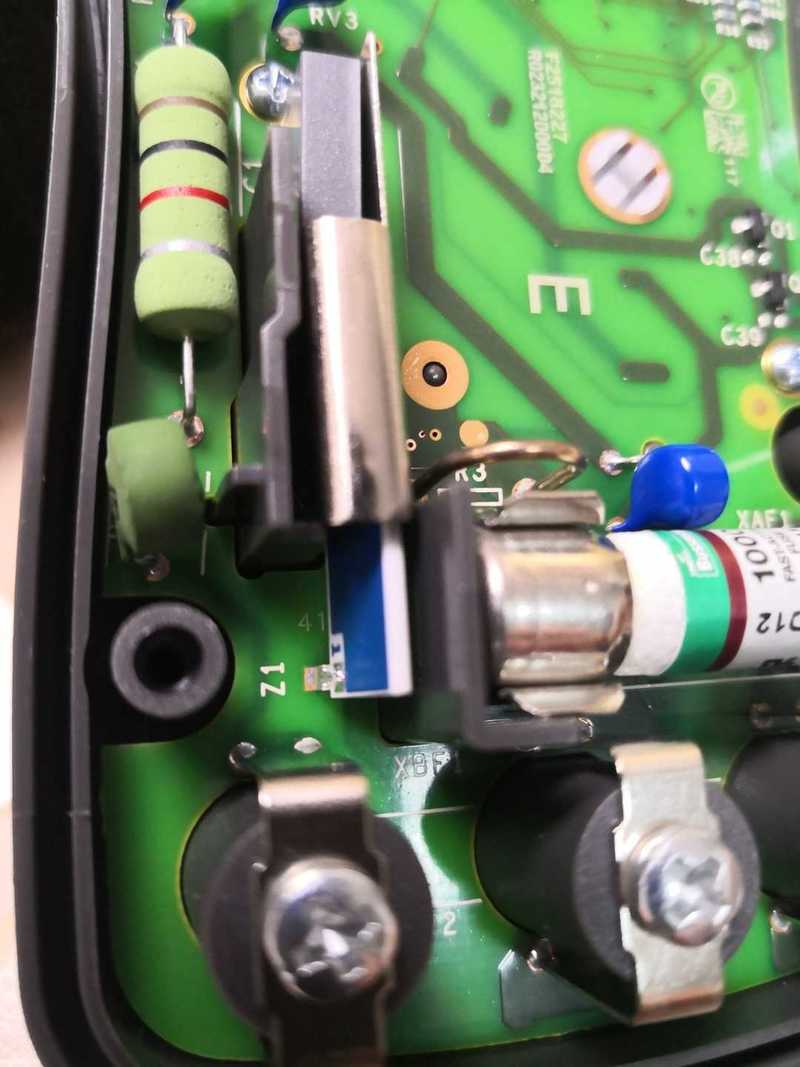

老版，千层糕电容C8/C9

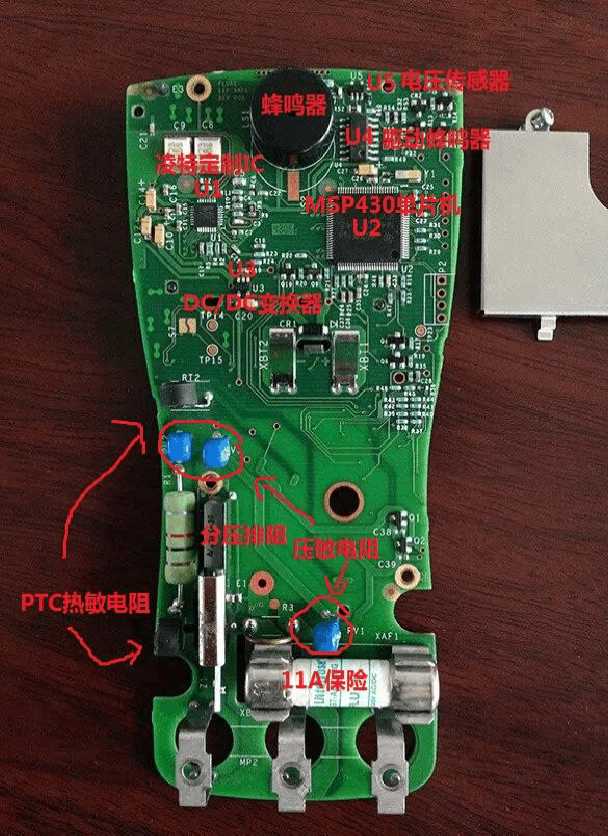

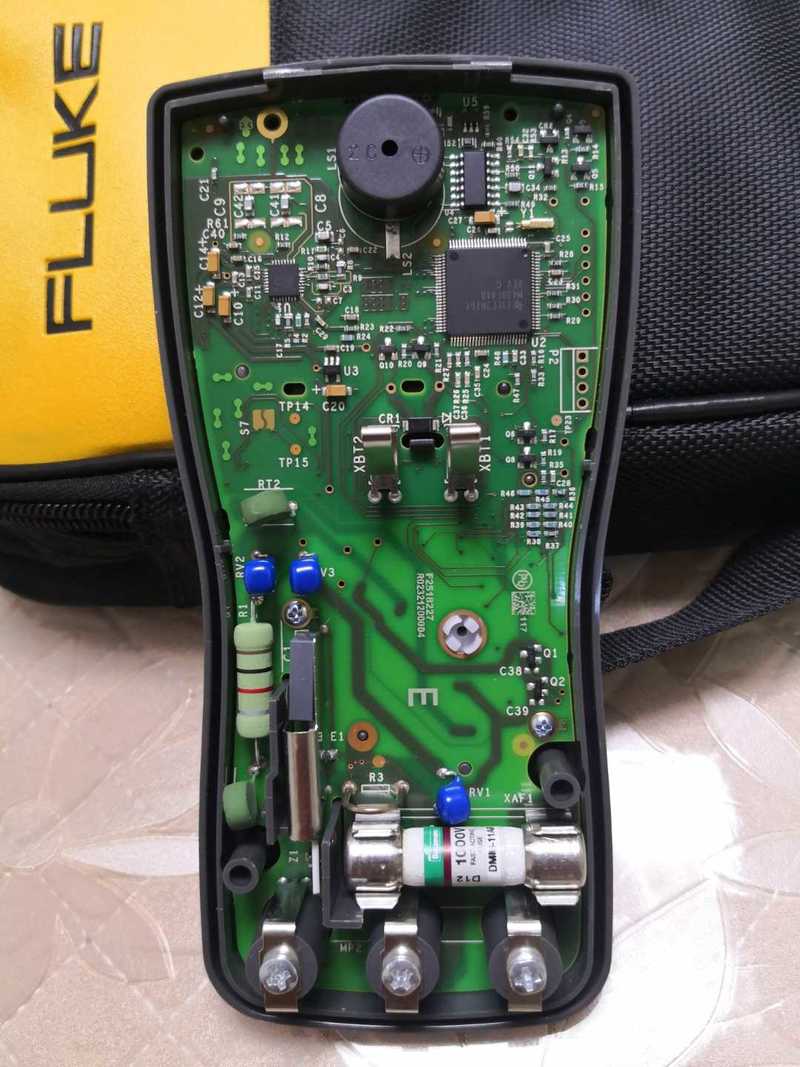

元件分布图（网络下载的）

除了2只电容不同，其他元件基本无异

福禄克定制的凌特芯片U1

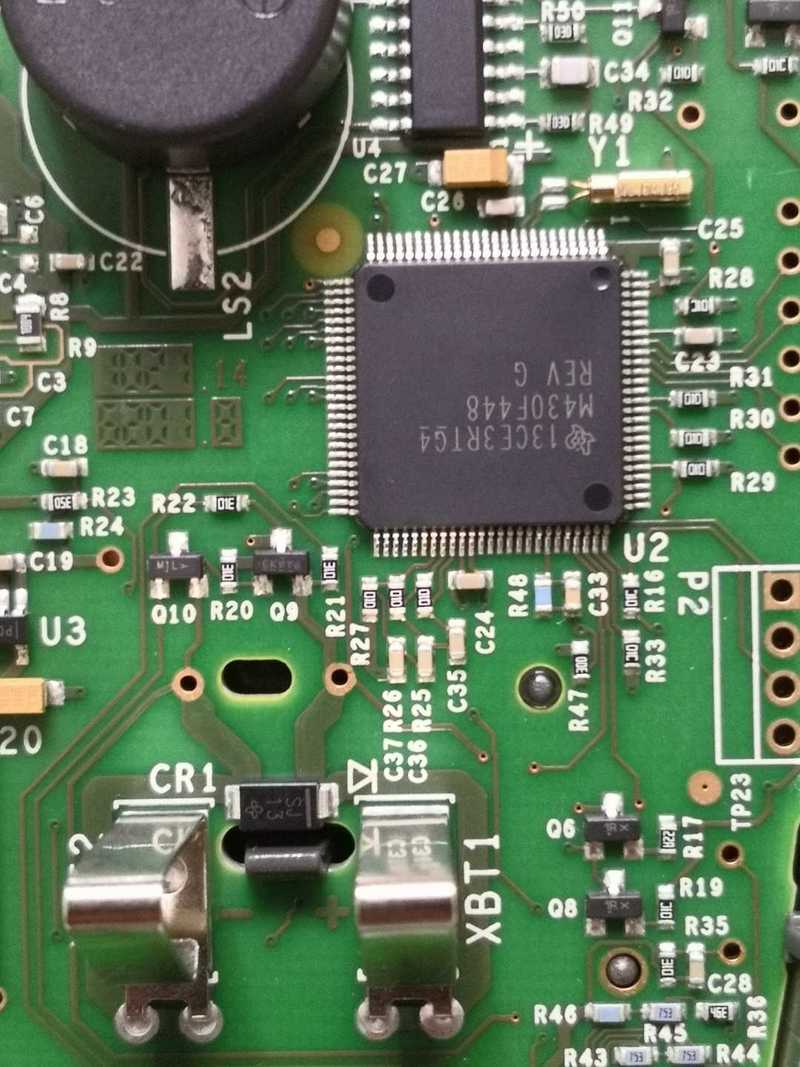

单片机M430F448芯片U2

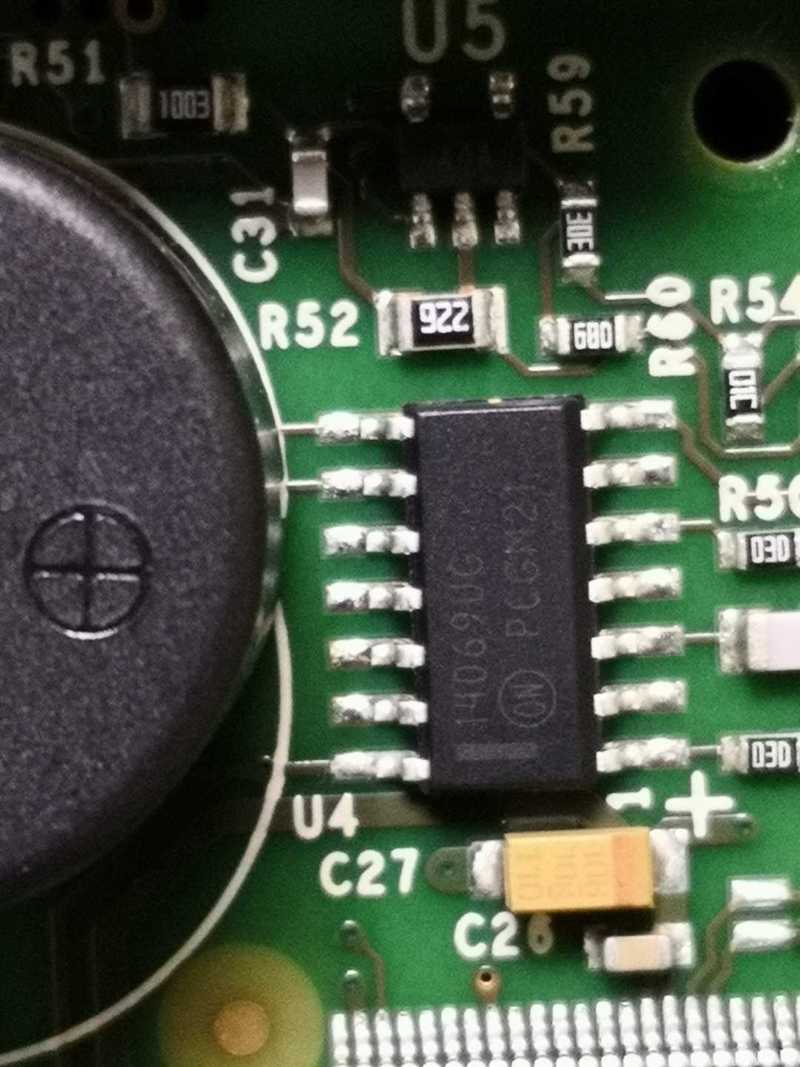

MC14069芯片负责驱动

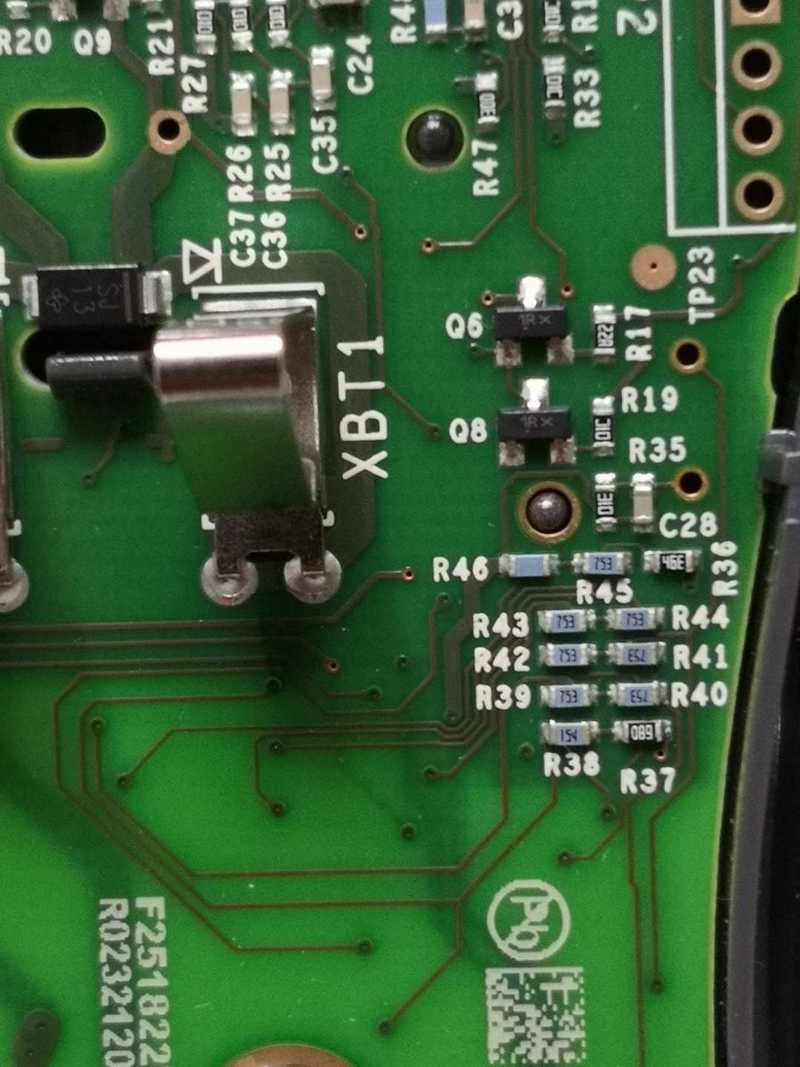

分压排阻和天蓝色精密贴片

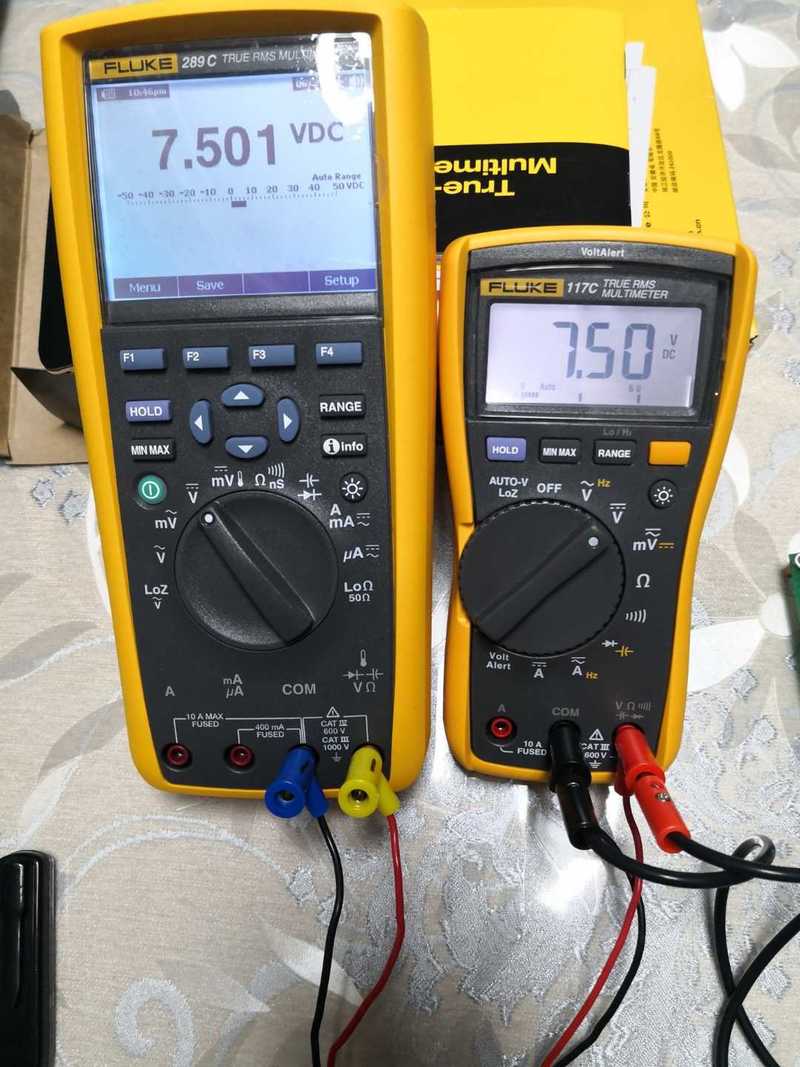

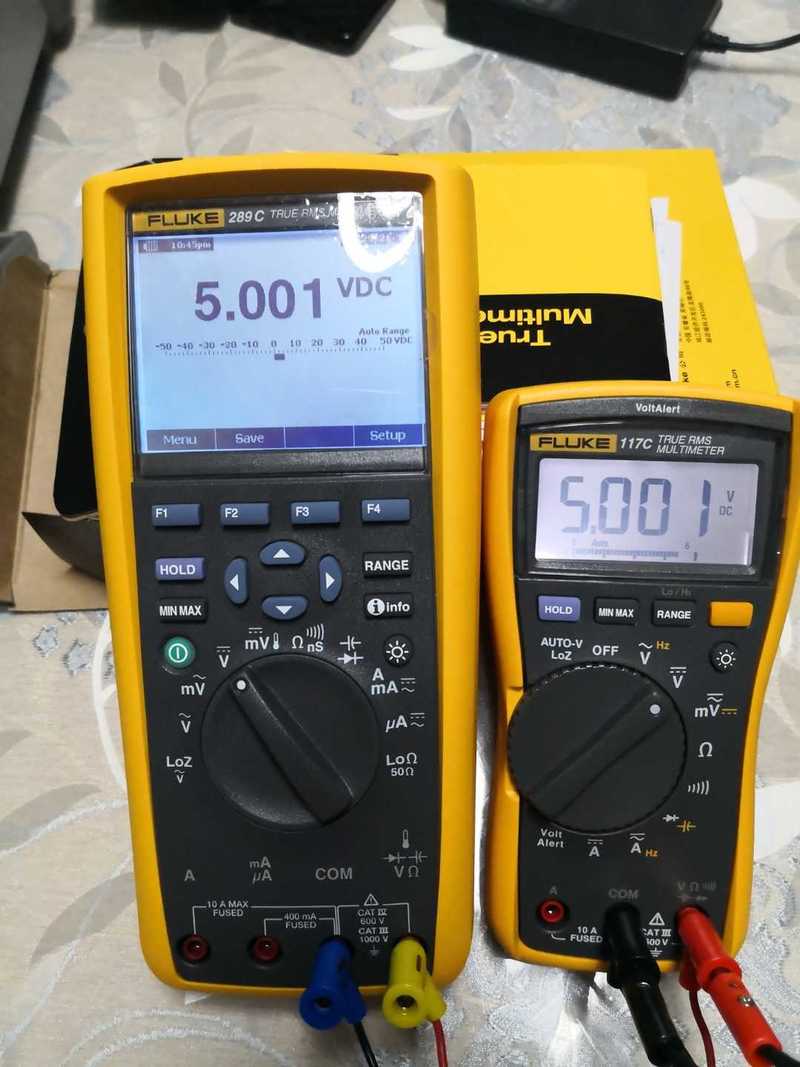

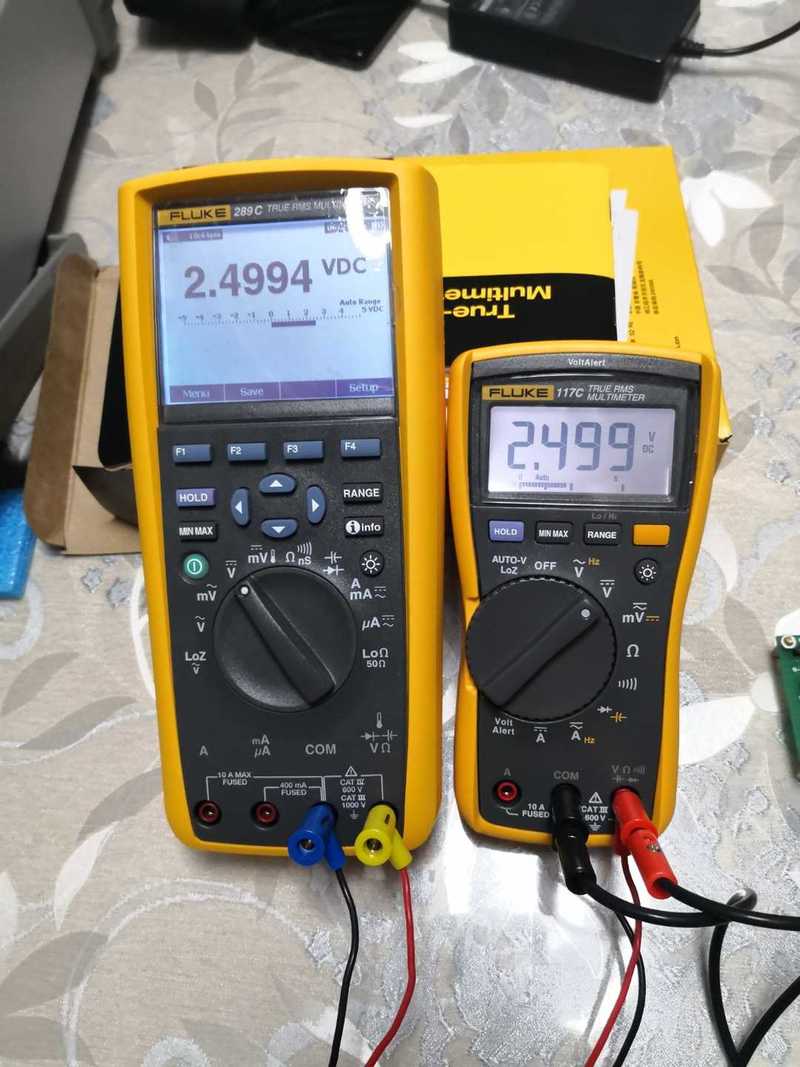

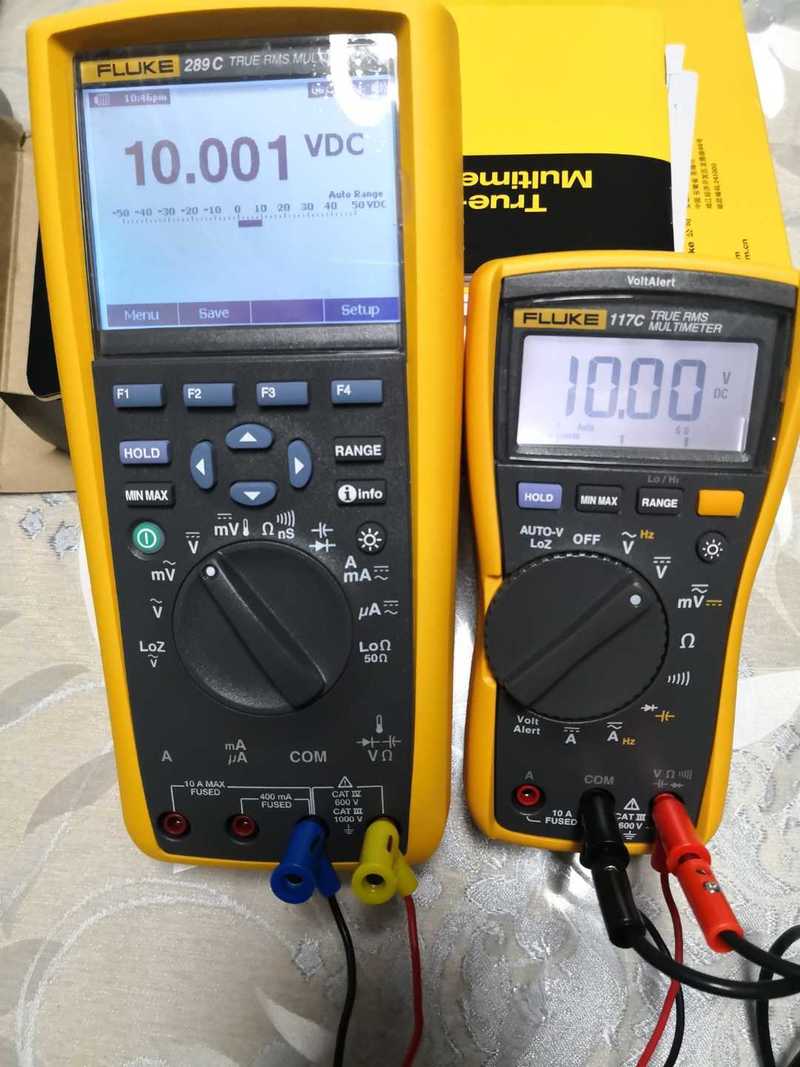

584直流基准电压测试

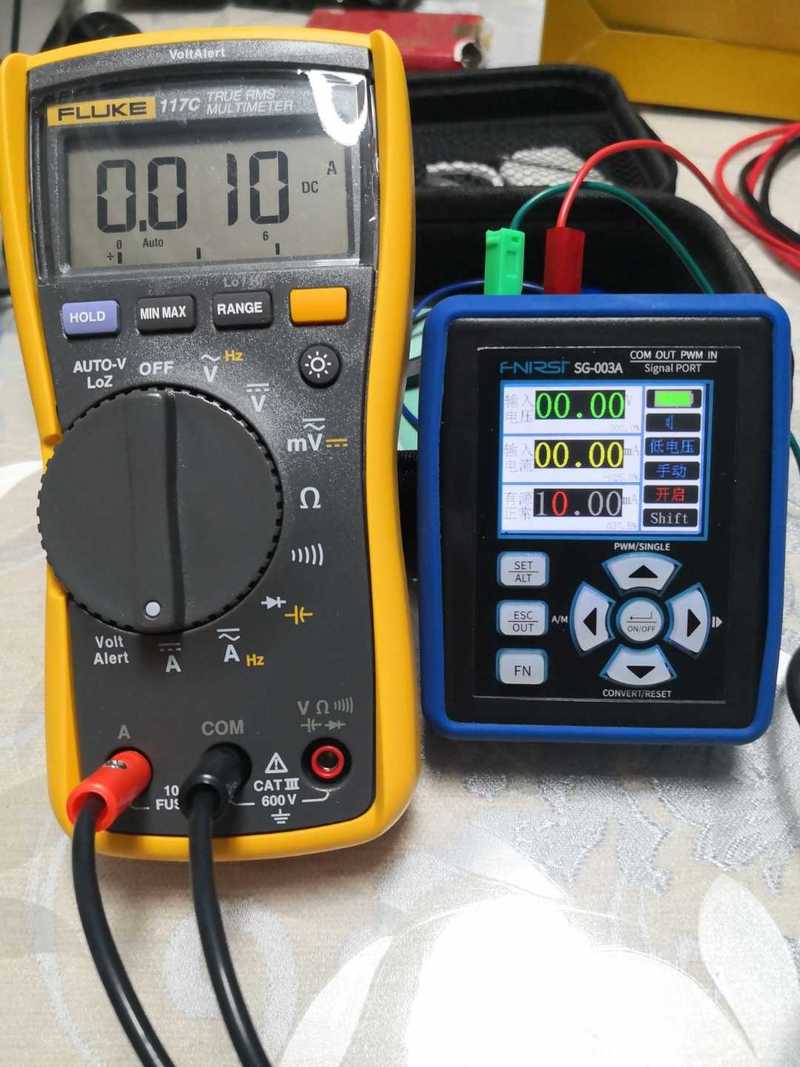

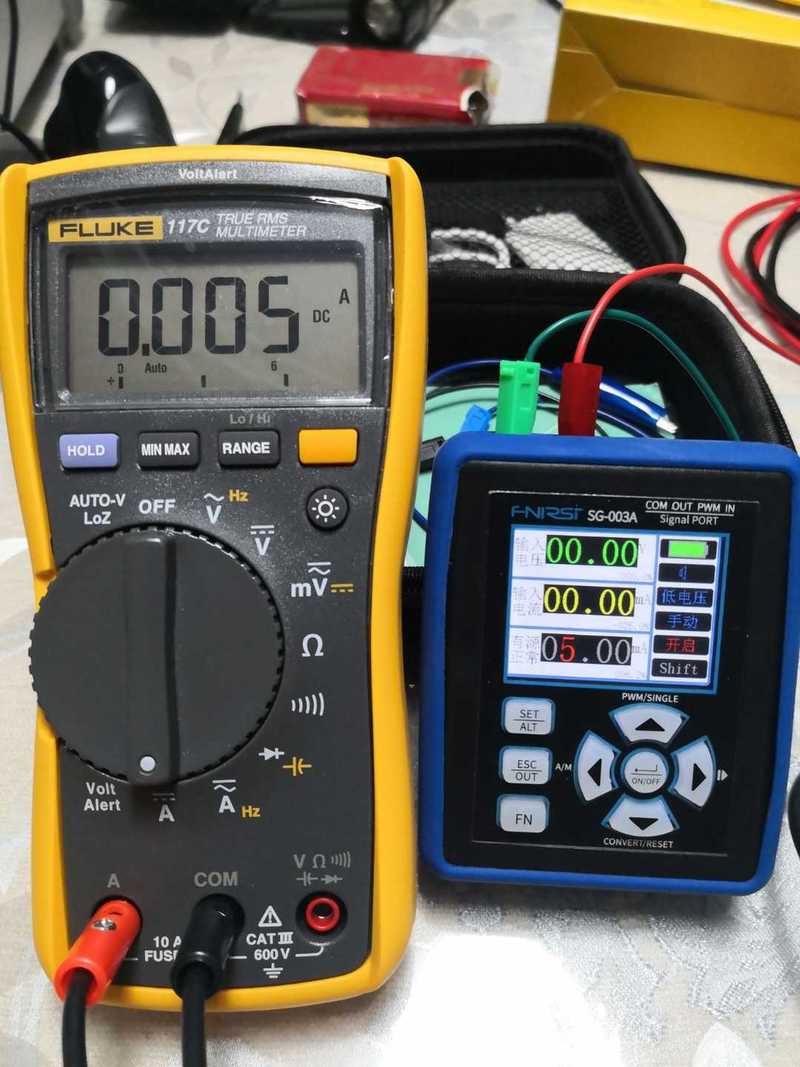

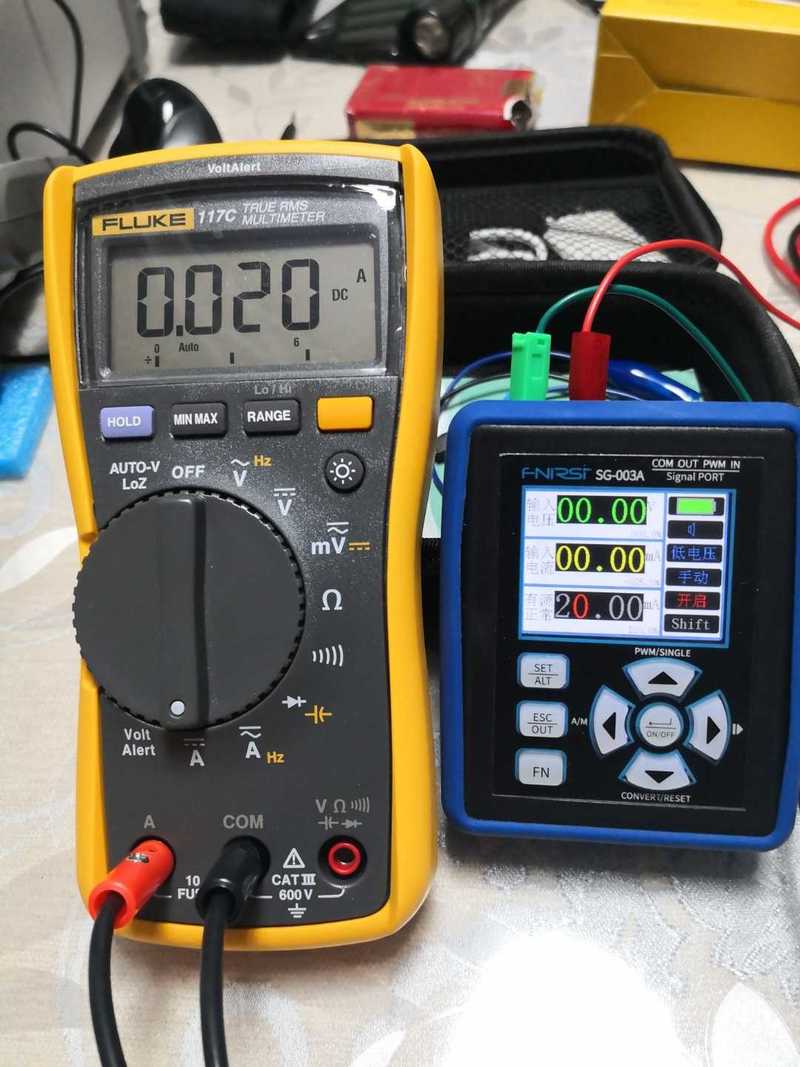

A档测mA电流

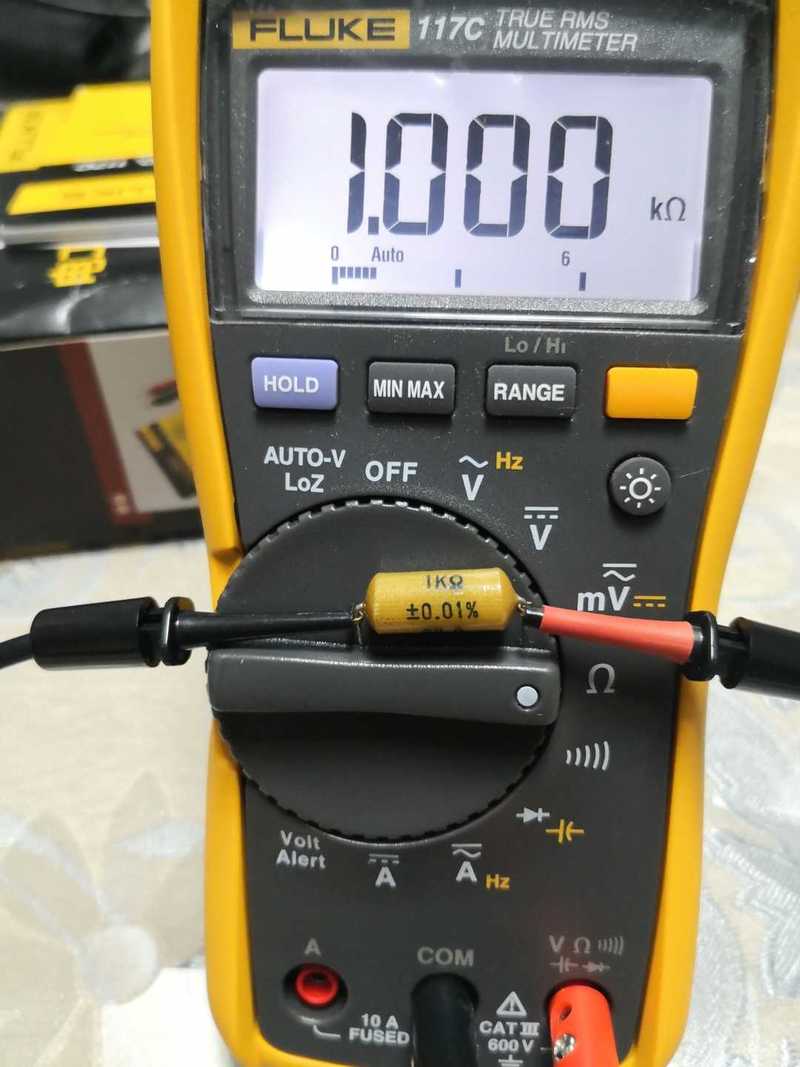

1KΩ  ±0.01%电阻
