万用表测量显像管灯丝电压

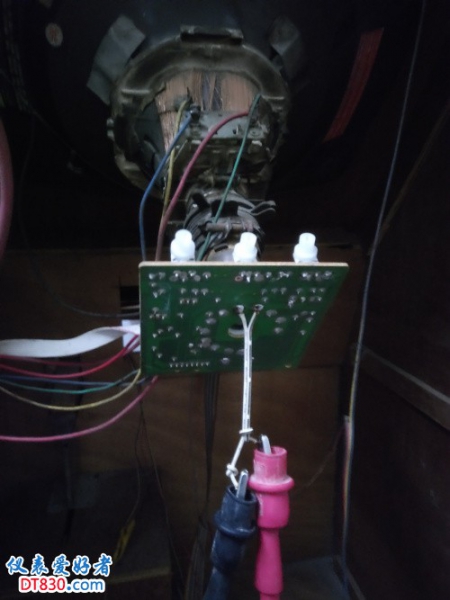

显像管尾座，灯丝电压测量接线

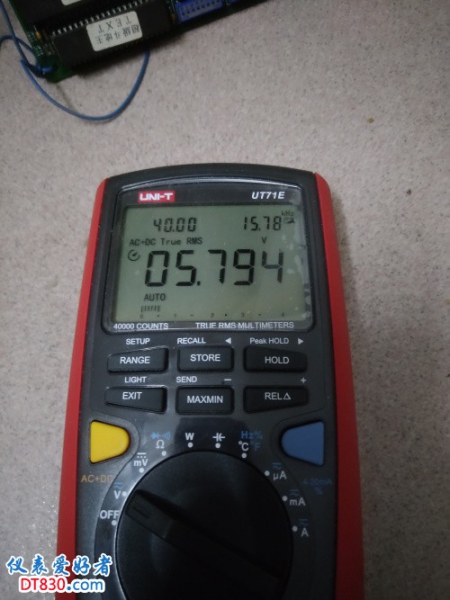

优利德UT71E，测得5.8V，最接近6.3V灯丝电压,这个表100K频响

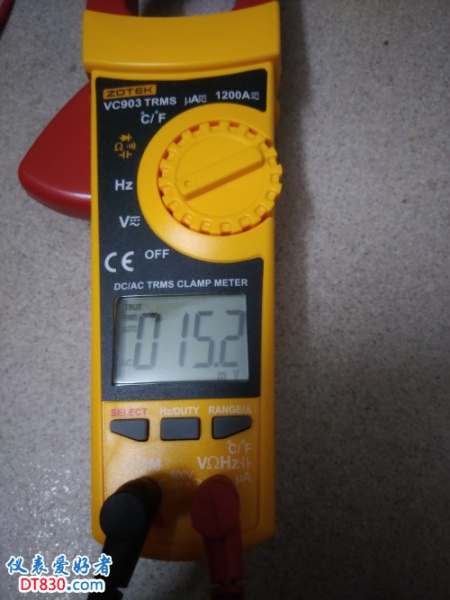

众仪钳表903,测得15.2mA，这个表频响只有1K测不上

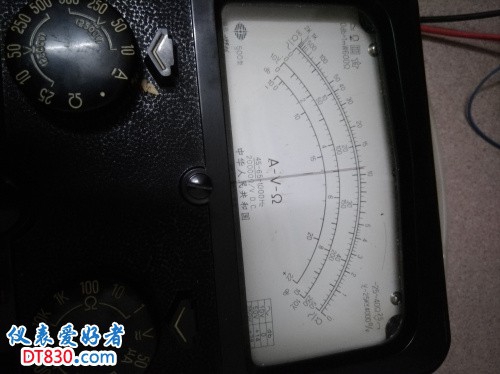

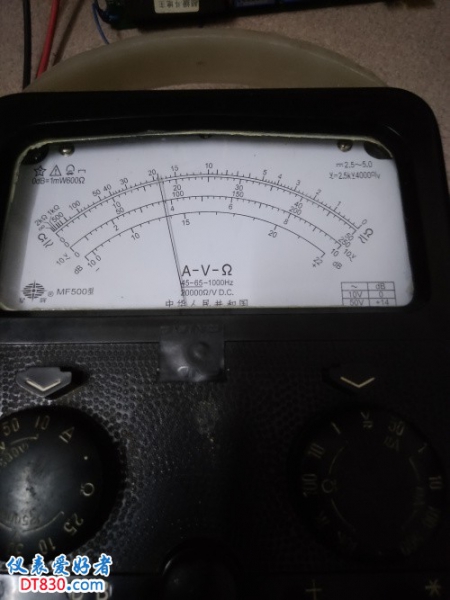

500型新表头的测得3.5V

老表500型测得4.8V

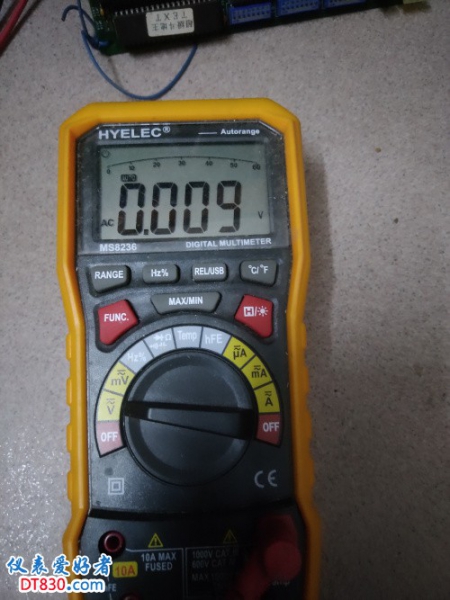

华谊表MS8236是1K频响的，测不上。

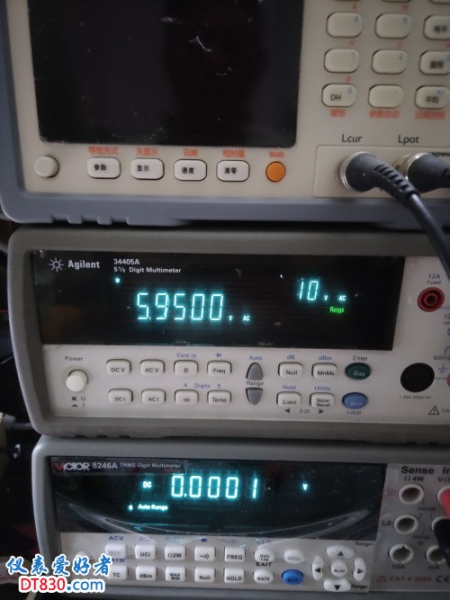

安捷伦34405A，测得5.95V.最接近6.3V灯丝电压，这个表100K频响

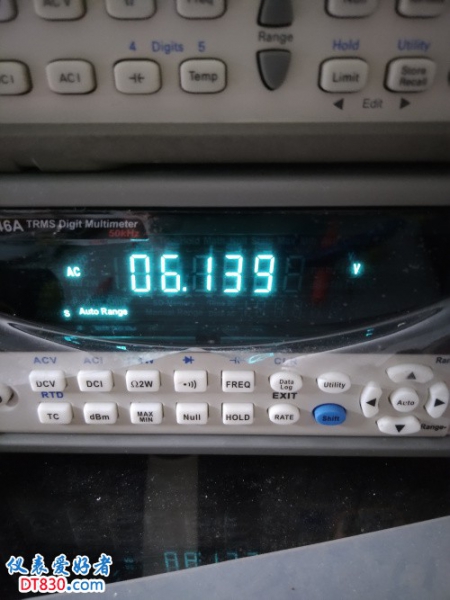

胜利8246A,测得6.13V，最接近6.3V灯丝电压，这个表50K频响。

一个比一个更接近，最后还是胜利胜利了。

话说，10K带宽的UT61E测量CRT灯丝电压秒杀以上几款

做个好梦 发表于 2017-10-16 07:40
话说，10K带宽的UT61E测量CRT灯丝电压秒杀以上几款

上图看看。

wgsd 发表于 2017-10-16 07:42
上图看看。

手头暂时没有CRT电视，但从前测量很多次，都在6.5-6.8V之间

做个好梦 发表于 2017-10-16 07:43
手头暂时没有CRT电视，但从前测量很多次，都在6.5-6.8V之间

电压高了，标准6.3V。

wgsd 发表于 2017-10-16 07:46
电压高了，标准6.3V。

不是高了，是万用表正误差

没对比就没说服力，按理说，6.139/6.3=0.974，少了0.026%。
6.5/6.3=1.0317，6.8/6.3=1.079。多了0.0317~0.079%。是否没秒杀。

虽然没有UT61E，但是UT61E的确是块不错的小表，始终想入手一块，老没下手（因有台表和DT9203，预淘汰DT9203）。

wgsd 发表于 2017-10-16 08:07
虽然没有UT61E，但是UT61E的确是块不错的小表，始终想入手一块，老没下手（因有台表和DT9203，预淘汰DT9203 ...

回复你刚才那条信息后出门给一位老人修一台很古老的电视：厦华XT--5680R，特意带上了UT61E（平时出门都是用福禄克F101），修好电视后专门测量了灯丝电压，请看图：

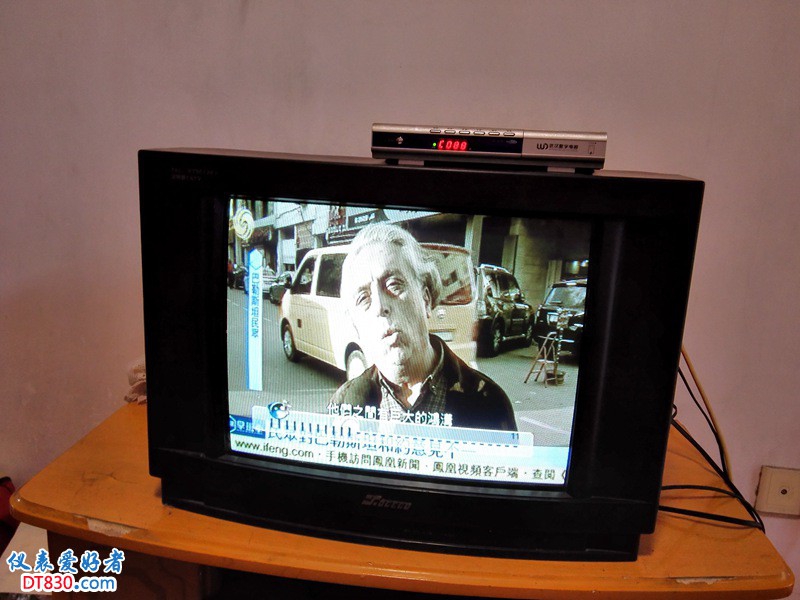

图一：修好的古董电视，可能超过20年使用期

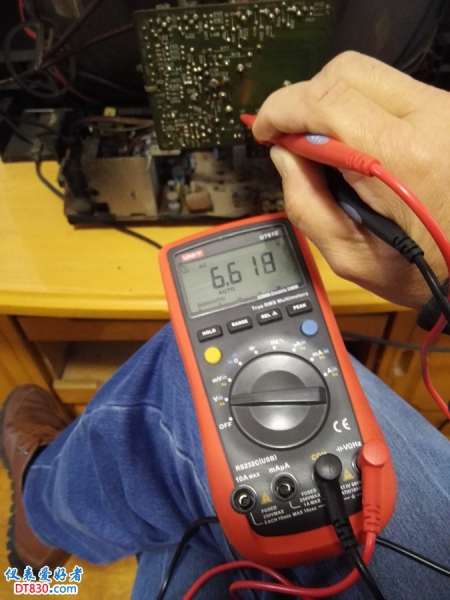

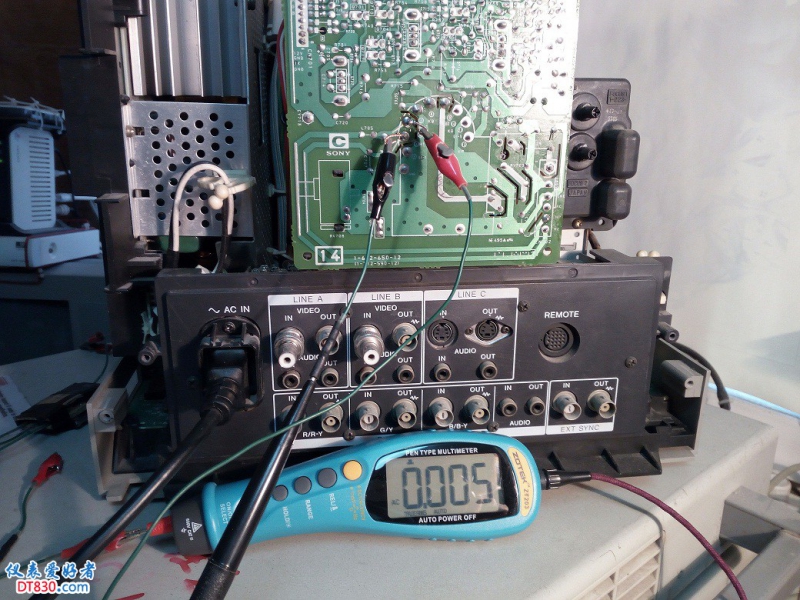

图二：红表笔接灯丝非地端

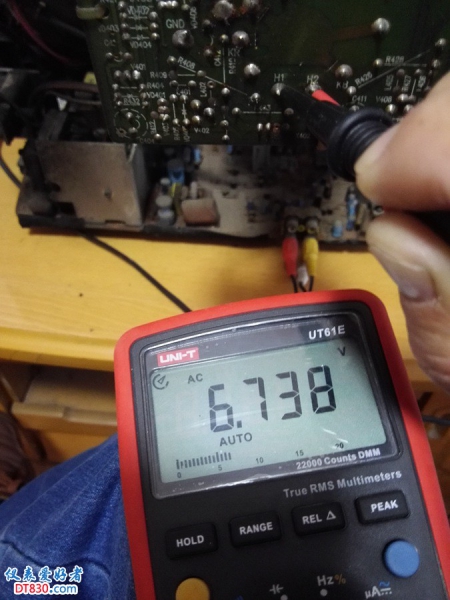

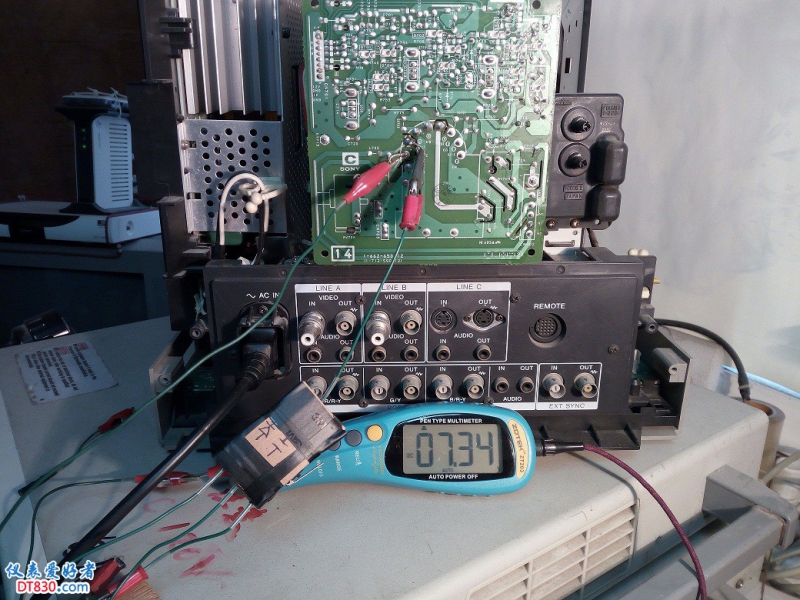

图三：黑表笔接灯丝非地端

wgsd 发表于 2017-10-16 07:58
没对比就没说服力，按理说，6.139/6.3=0.974，少了0.026%。
6.5/6.3=1.0317，6.8/6.3=1.079。多了0.0317~0. ...

不谈台表，不是一个级别的

老87测这个秒杀你的61e

支持楼主的测试！
表买来是当工具用的，本人不喜欢测基准斗表（只看到斗DCV和电阻），再说我手上的表根本斗不过人家的表。DCV是最基本的，就是玩具表，厂家不合格不会出厂。只有实际使用时才能看出表的差异。
楼主上面的测试说明：
二指针表、手持表、钳表都是正常的没有问题（都超出表的范围）。而二台表的表现不好（差异）。

自己的工具必须了解脾气，才能正常工作，
如果只了解自己的表，斗基准也可以，速度也不错就相信手里的71A。那工作时就会吃药了，如空载测开关管D极的DCV正常，电源一带载 71A再测D极的DCV就乱跳了，就会错认为电源有问题一定要把电源修到71测出D极的电压正常，那结果就把电源修坏（停振）。
谁都喜欢表的速度快、精度高，温差小，线性好。但都必须建立在最基本（可重复性、暂稳性、与被测对象同步变化、档内速度一样不变慢）之上也有意义。
上面的指针就是可以用来工作修彩电的，老一代维修工都用它侧和调整灯丝电压的（可重复性），通过楼主的对比就可知道500的表测出几伏就是6.3V。

wgsd 发表于 2017-10-16 07:10
一个比一个更接近，最后还是胜利胜利了。

比一比更好

做个好梦 发表于 2017-10-16 07:40
话说，10K带宽的UT61E测量CRT灯丝电压秒杀以上几款

要真测量才知道

wgsd 发表于 2017-10-16 07:46
电压高了，标准6.3V。

说得对，高于6.3V这个数都不好的.

wgsd 发表于 2017-10-16 07:58
没对比就没说服力，按理说，6.139/6.3=0.974，少了0.026%。
6.5/6.3=1.0317，6.8/6.3=1.079。多了0.0317~0. ...

就是强，好

做个好梦 发表于 2017-10-16 08:52
回复你刚才那条信息后出门给一位老人修一台很古老的电视：厦华XT--5680R，特意带上了UT61E（平时出门都是 ...

你这也太快了，刚说到灯丝电压你就修了一台电视，如果说GPS你是否得修卫星。
不过你的生意挺好的，祝贺你事事顺心。

wgsd 发表于 2017-10-16 09:49
你这也太快了，刚说到灯丝电压你就修了一台电视，如果说GPS你是否得修卫星。
不过你的生意挺好的，祝 ...

哈哈，现在干这行并不赚钱，如果不是小时候爱好这个早就改行了

做个好梦 发表于 2017-10-16 08:52
回复你刚才那条信息后出门给一位老人修一台很古老的电视：厦华XT--5680R，特意带上了UT61E（平时出门都是 ...

灯丝电压高的话，显像管容易老化，以前电视少的年代很多人就是用老化的显像管，提高灯丝电压来用，这样更加加速显像管老化速度。
