用上世纪淘汰的磁带盒，给LCR-T4 晶体管测试仪 安家并试用。

发表于：2018-1-17 18:24:58 7536
仪器仪表 - 其它仪表
主题类别: 制作_改装
仪表类型: 晶体管测试仪
仪表品牌: DIY自制
型号或关键字: LCR-T4 晶体管测试仪

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
用上世纪淘汰的磁带盒，给LCR-T4 晶体管测试仪 安家并试用。
一直想搞个测电容ESR、测电感的仪器，见不少坛友都买了T4带图示，还是12864液晶显示器，随即也下单买了一个。
买的时候本想带壳子一起买(测试仪包邮，外壳是要邮费的。)，咨询卖家能否一起免邮，卖家不同意，算了，壳子自己做个吧。

壳子找来找去...　，都不大合适，不是大就是小。　
最后发现磁带盒，大小厚度都正好满足要求！　就它了！

^

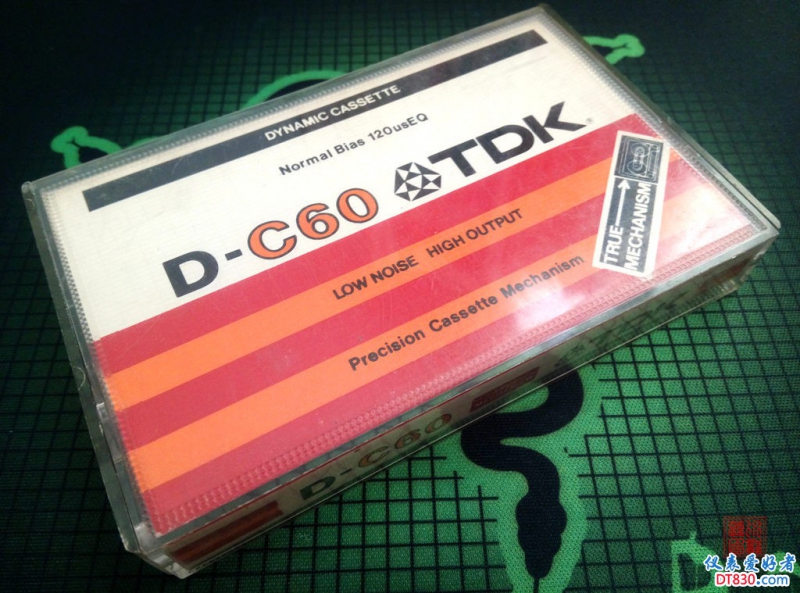

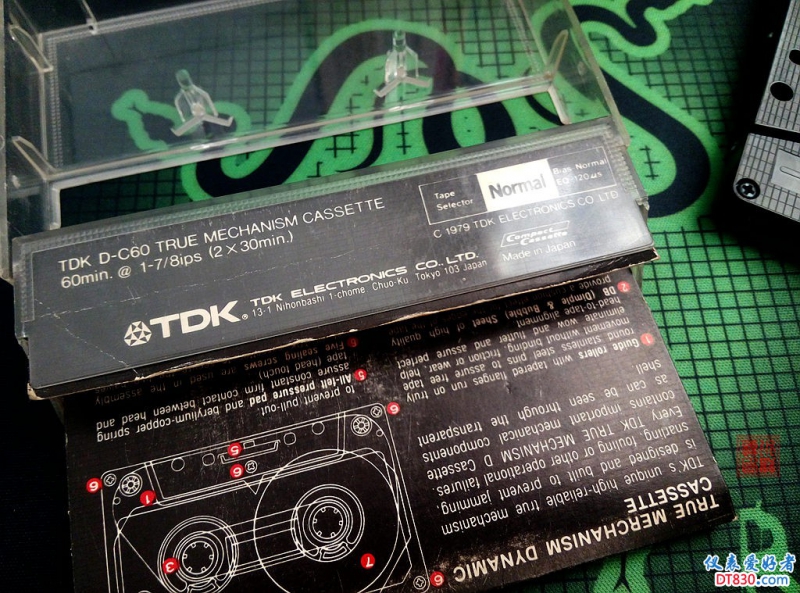

上世纪的产品(TDK)，当时有好多经典的欧美音乐不好买，很多都是打孔的，这盘是拷贝同学不知在哪搞的原版带。



^

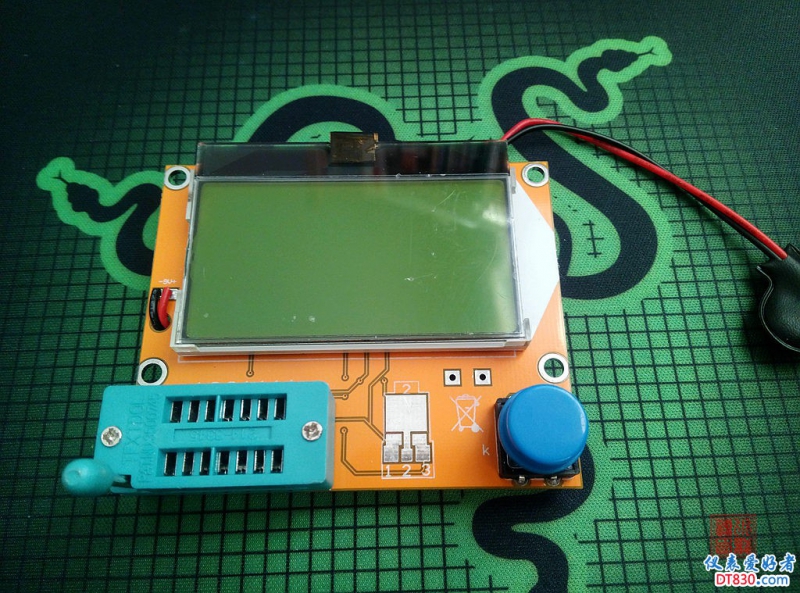

到手的T4
pcb尺寸：63*71 mm     重量：48g 左右
LCR-T4 图形化 多功能测试仪 电阻+电容+二极管+可控硅+电感+三极管+mos管

液晶为12864液晶显示器，带有背光，背光颜色一般为黄绿色。
供电为9v 层叠电池。如果长时间供电，可以用2个锂电池组成8.4v的电池组供电。
功能
*新增开机电压检测功能
*自动检测NPN和PNP晶体管，N沟道和P沟道MOSFET，二极管（包括双二极管）、晶闸管、三极管、电阻器和电容器等元件，
*自动测试出元件的引脚，并显示在液晶上
*可以检测晶体管、MOSFET保护二极管等的放大系数和基数的确定发射极晶体管的正向偏置电压
*测量栅极阈值电压和栅电容的MOSFET
*显示器使用12864 lcd 液晶（128 * 64个字符）
*较高的测试速度，有效期组件测试：在2秒（除在较大的电容器，大电容的测量还需要较长时间，测量的时间为1分钟是正常的）
*一键操作，开机测试，一键搞定。
*功率消耗关闭模式：小于20 nA的
*自动关机功能，可以避免不必要的浪费，节约电池

^
做工还比较满意，贴片整齐。看有的商家图，贴的歪歪扭扭的，焊点明显手工焊。

^

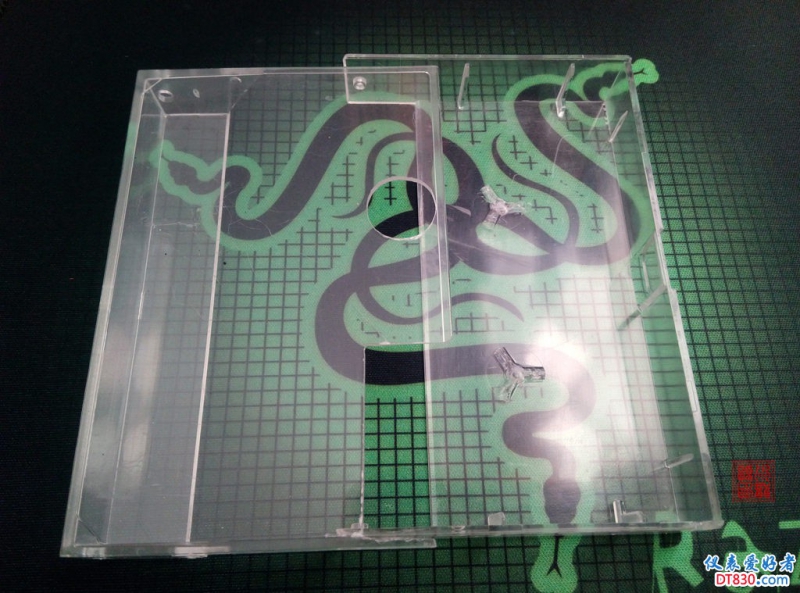

外壳比照T4开孔

^

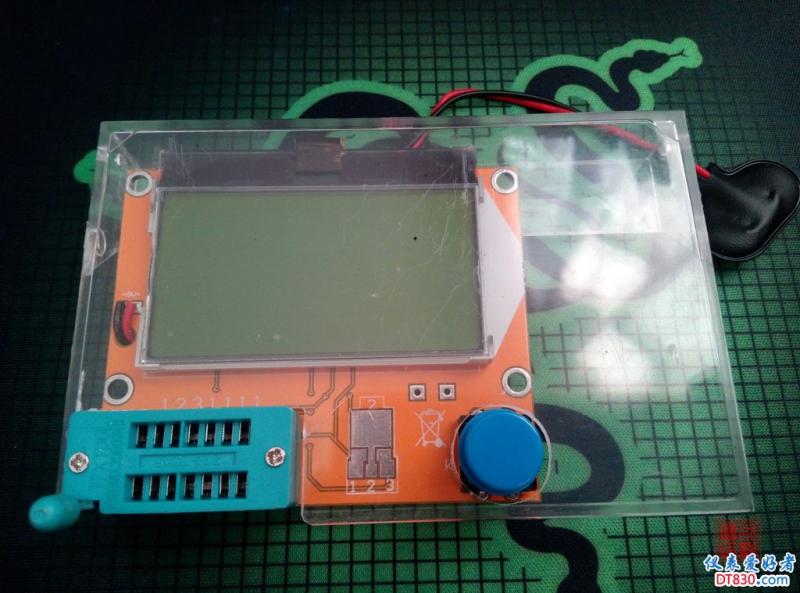

套上试试，还行不算太丑

^
把底壳安上

^

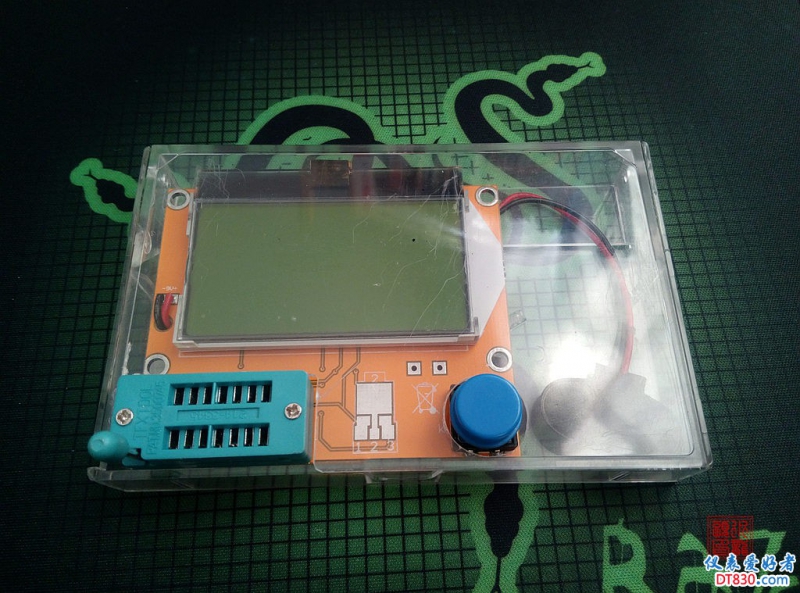

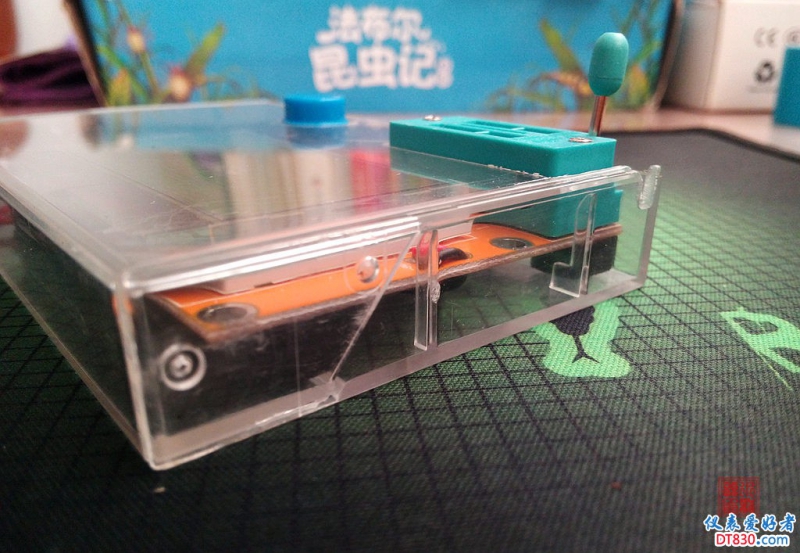

扣好，严丝合缝，还行吧？

^

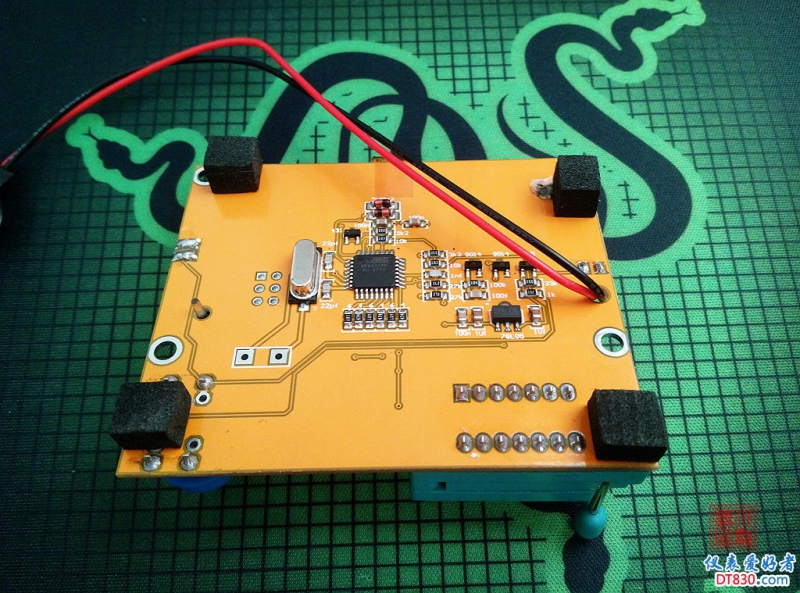

右侧留着安内置电池、外接端子。


^

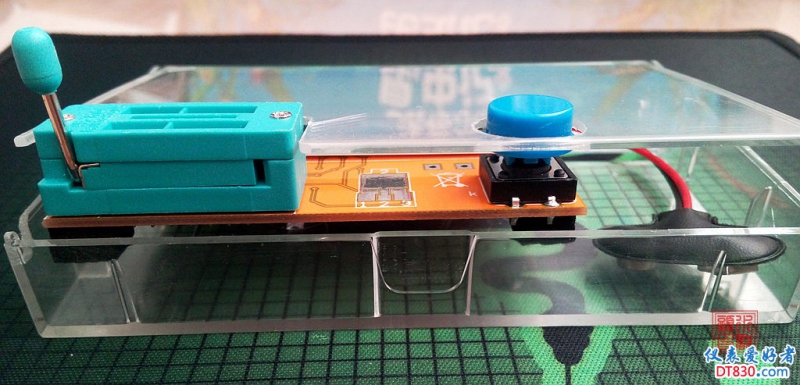

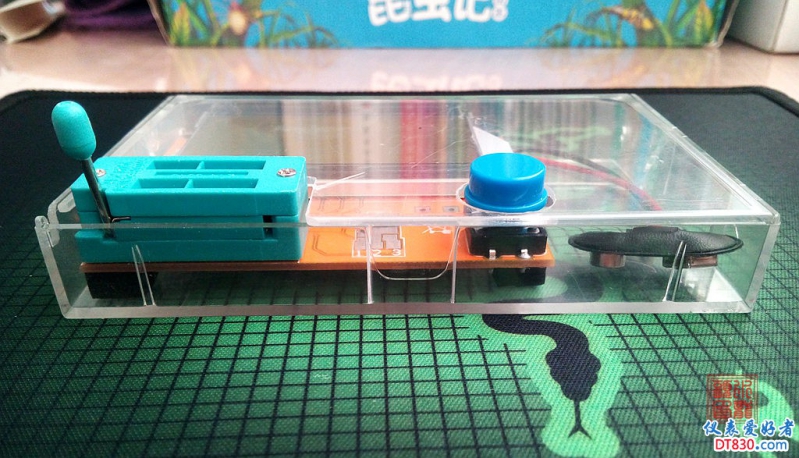

按键、测试座高度正好

^

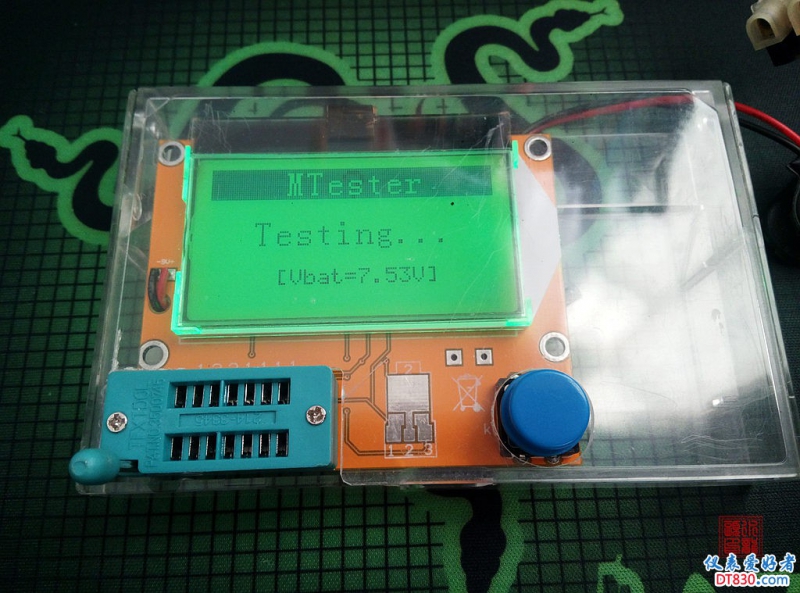

开机试试...　...　，7.5V外接电池。

^
开机即检测

^

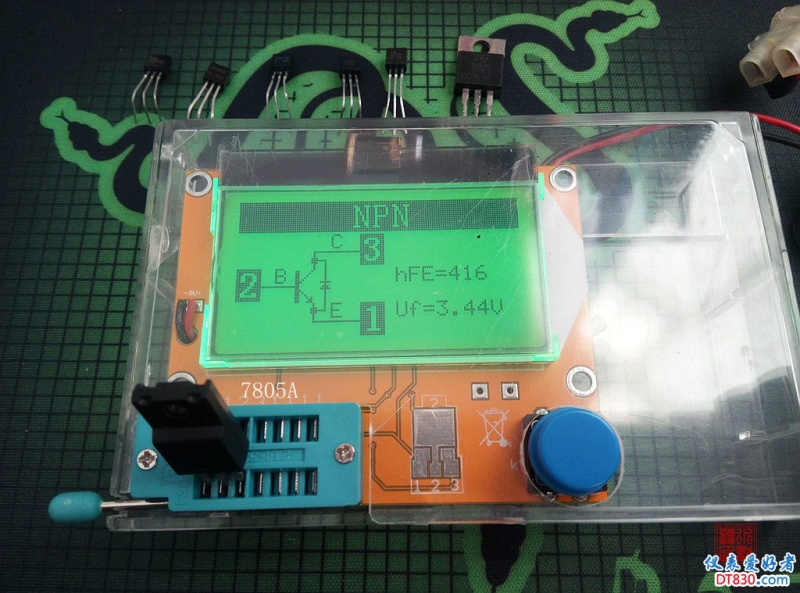

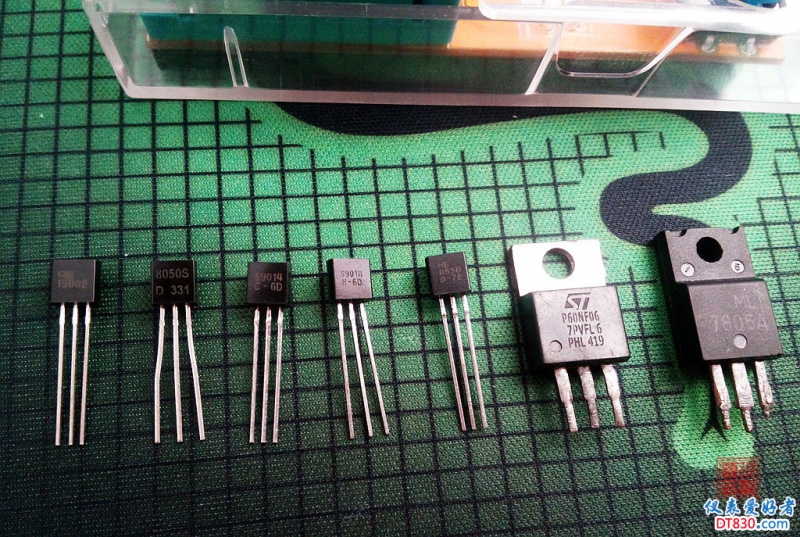

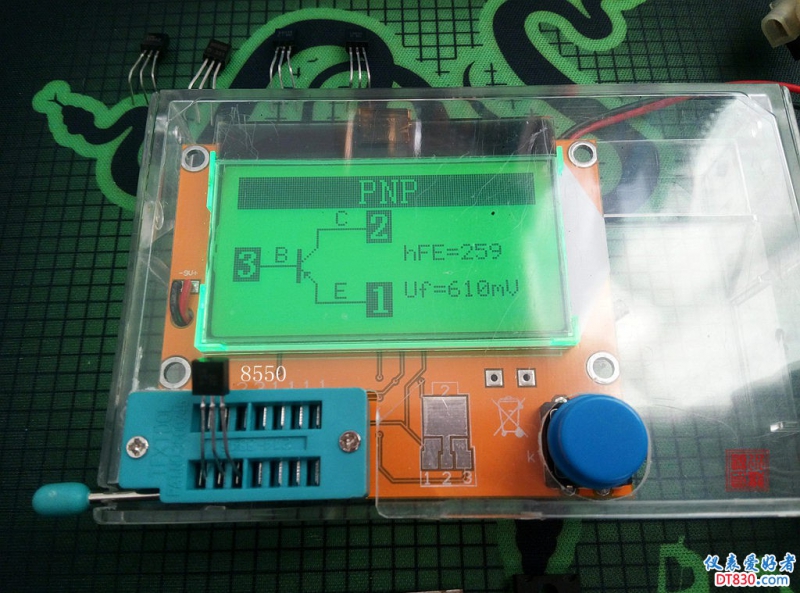

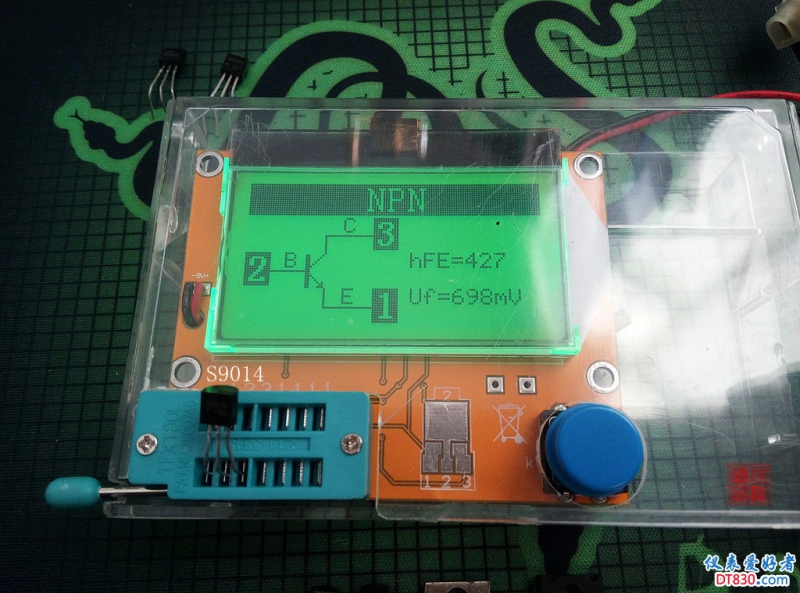

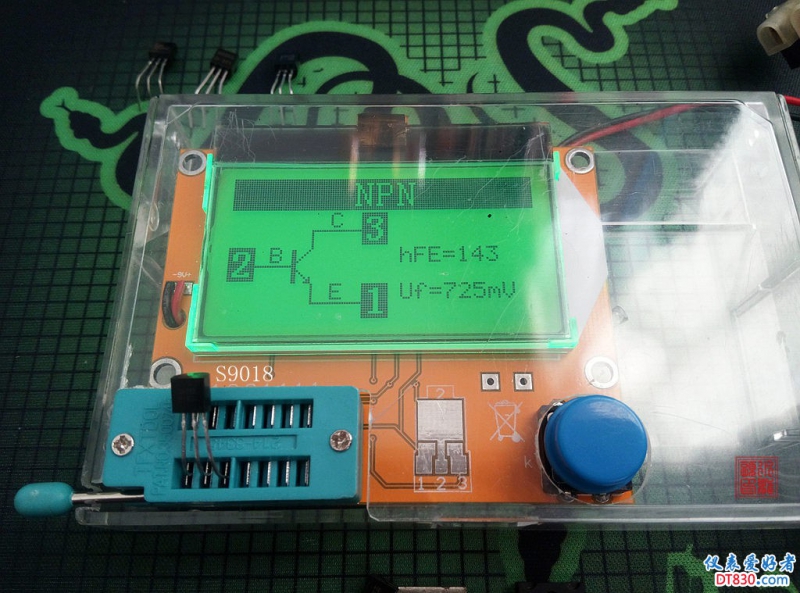

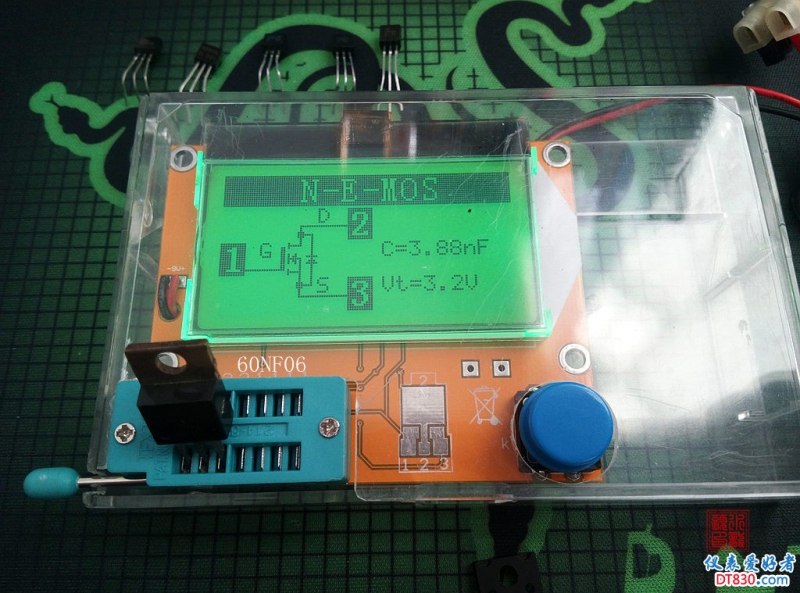

测些普通的管子。测试顺序：13002，8050S，S9014，S9018，8550，60NF06，7805A

^

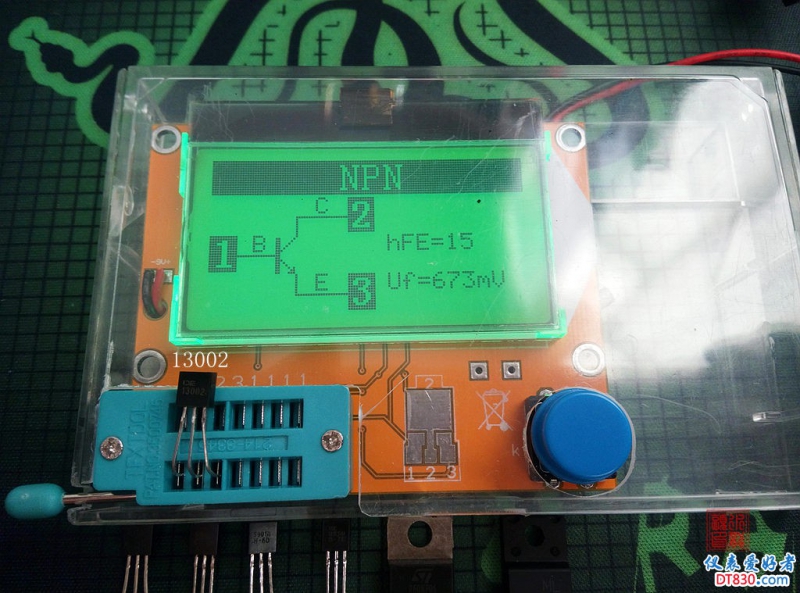

13002

^

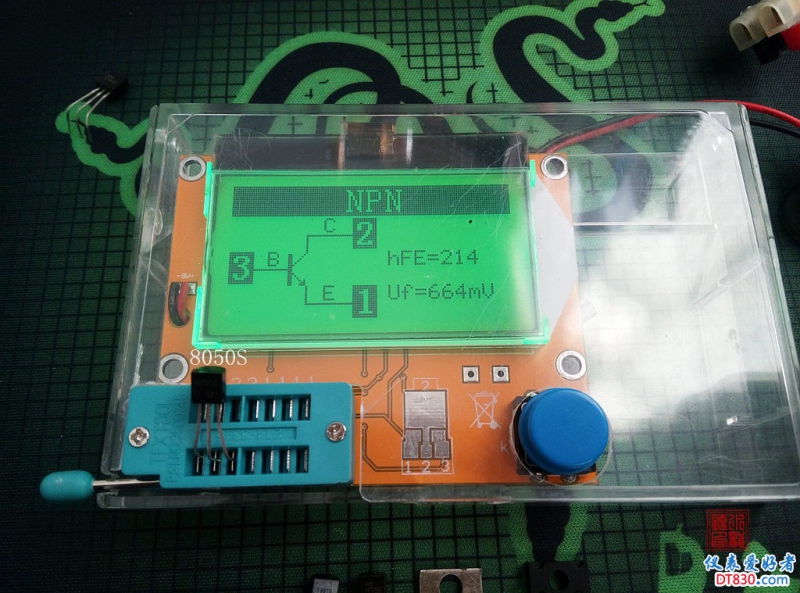

8050S

GO ON




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

tntzpq 楼主     数字梦想家 2018-1-17 18:25:56
本帖最后由 tntzpq 于 2018-1-17 18:35 编辑


用上世纪淘汰的磁带盒，给LCR-T4 晶体管测试仪 安家并试用。

^
S9014

^
S9018

^
8550

^
60NF06

^
7805A

^

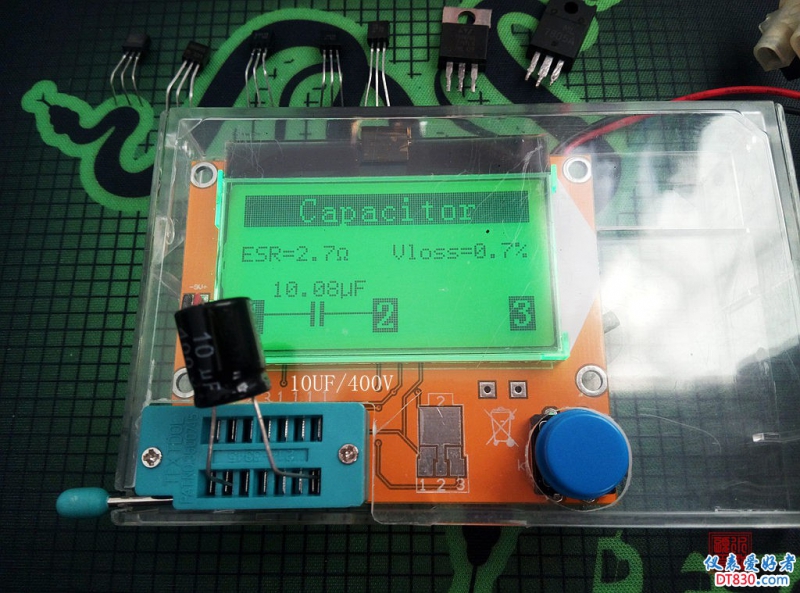

电解10UF

^

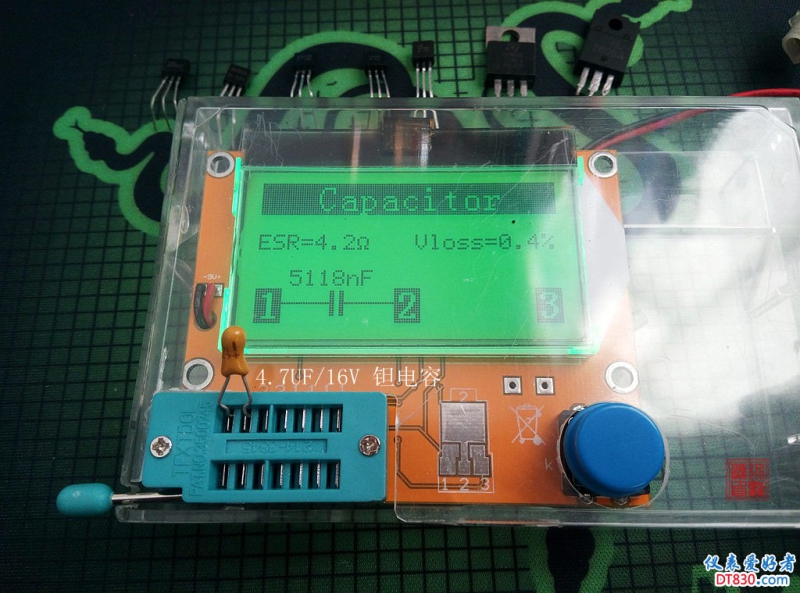

钽电容4.7UF（ESR值感觉不大对，前面测试过T4标注0.2欧，这次变了！　重新反复测还换了几只都是4点多点。）感觉不大准...

^

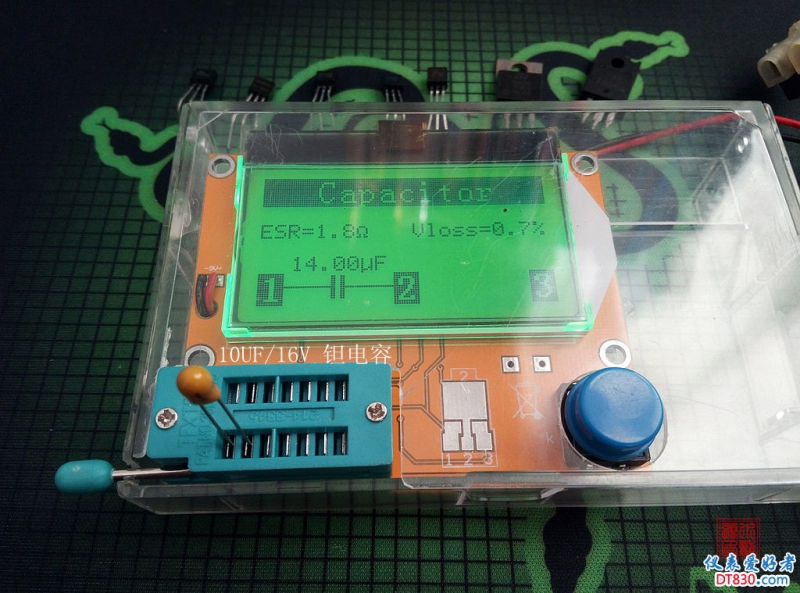

钽电容10UF，昨天测是死活测不出，就不认。今天给面！　竟然测出来了

^
来个大点的

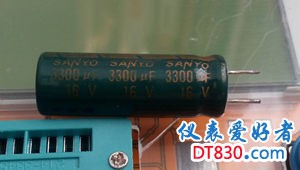

SANYO 3300UF，看能不能测。

^

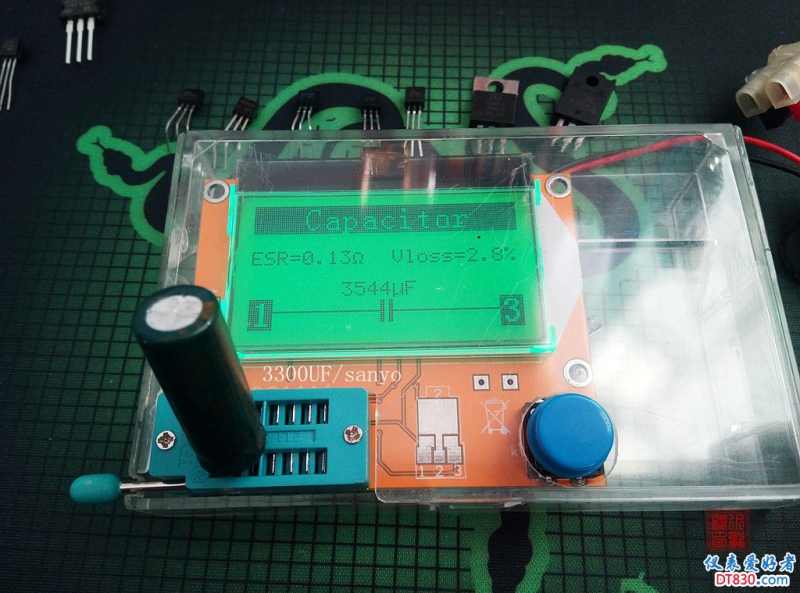

还算可以吧，不知有没有漏电？　放的久了损耗2.8％

^

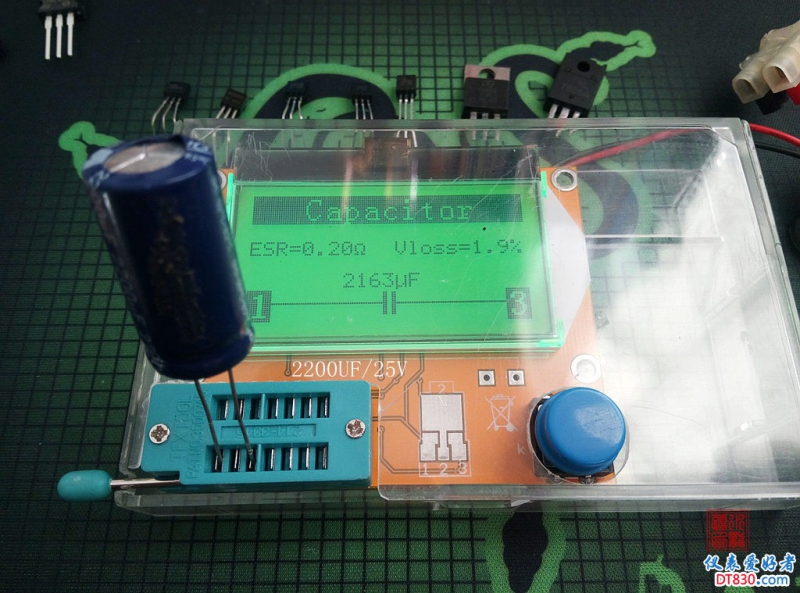

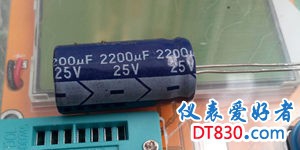

国产普通电解，2200UF/25V.

^
嗯，这个数值没问题。
（　昨晚测6.3V2200UF，也是啥也测不出！耐压太低了？　）

^

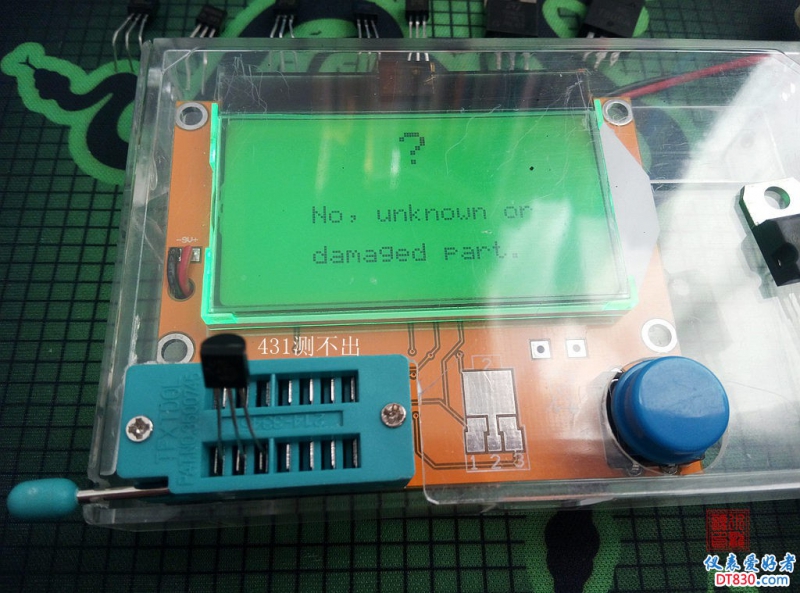

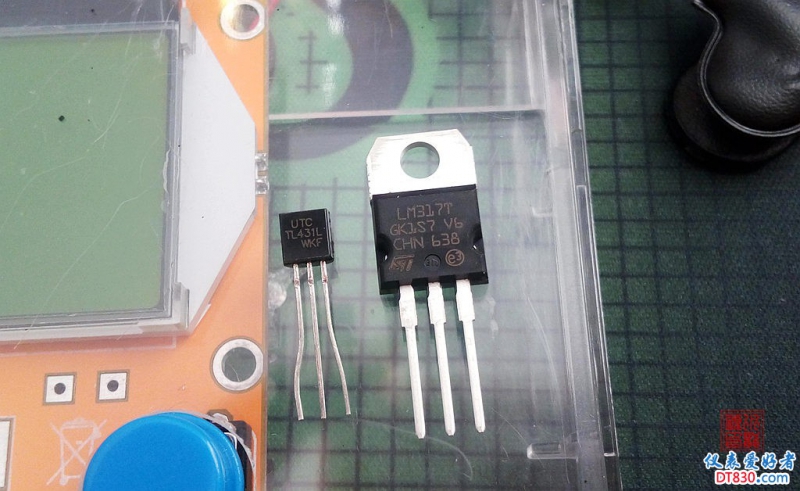

再测两个，431和317。

^
（昨天测431是不认的）

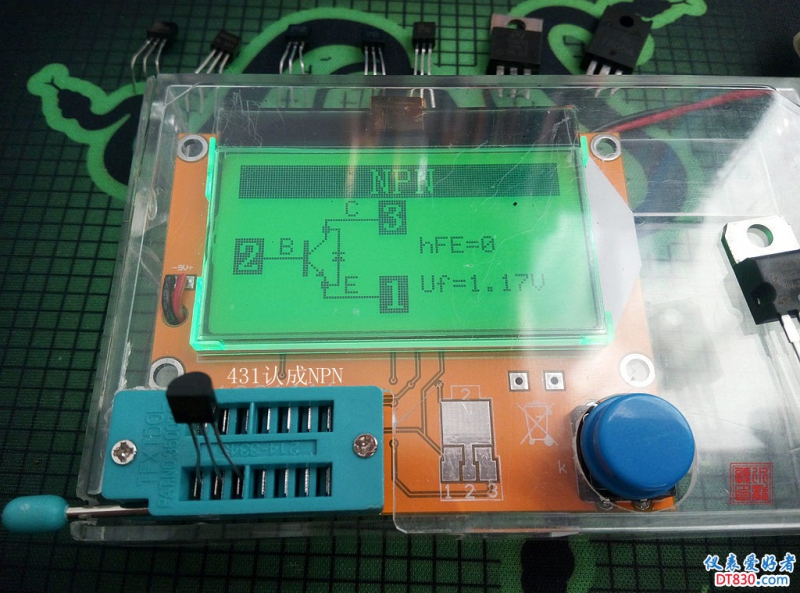

今天测认作NPN了

^

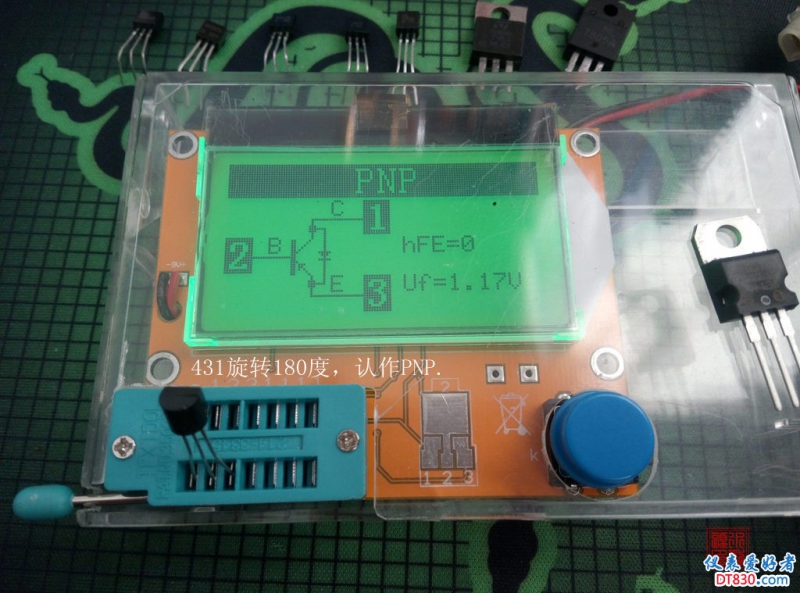

转180度，就成PNP勒。

^
又换个431，又不认了

^

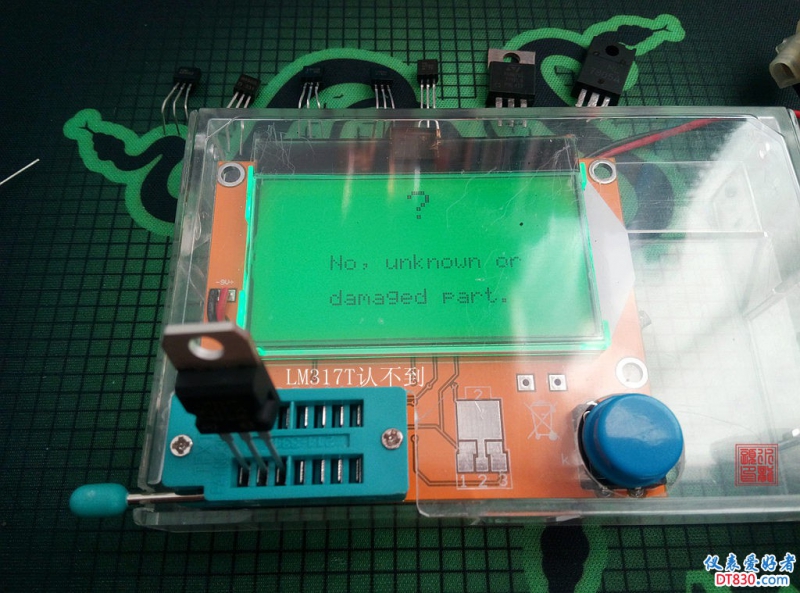

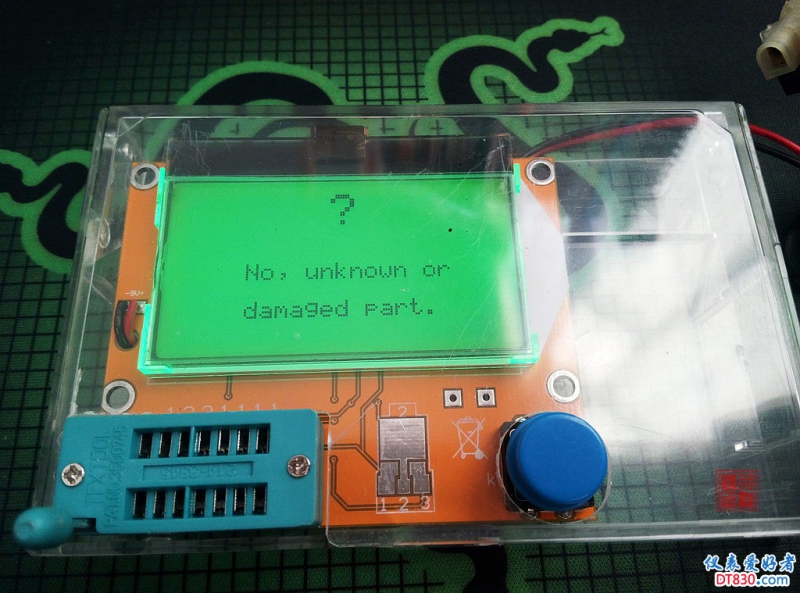

LM317不认

^

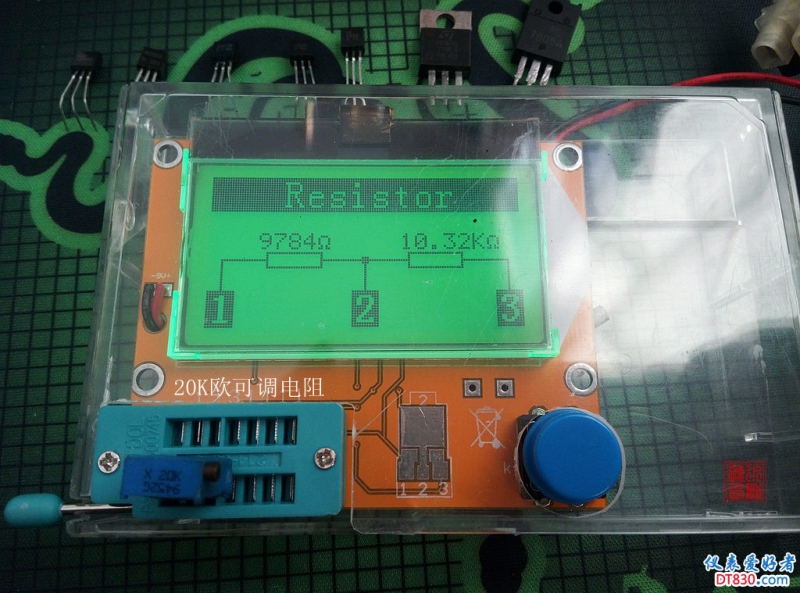

电阻测下，20K可调。

^

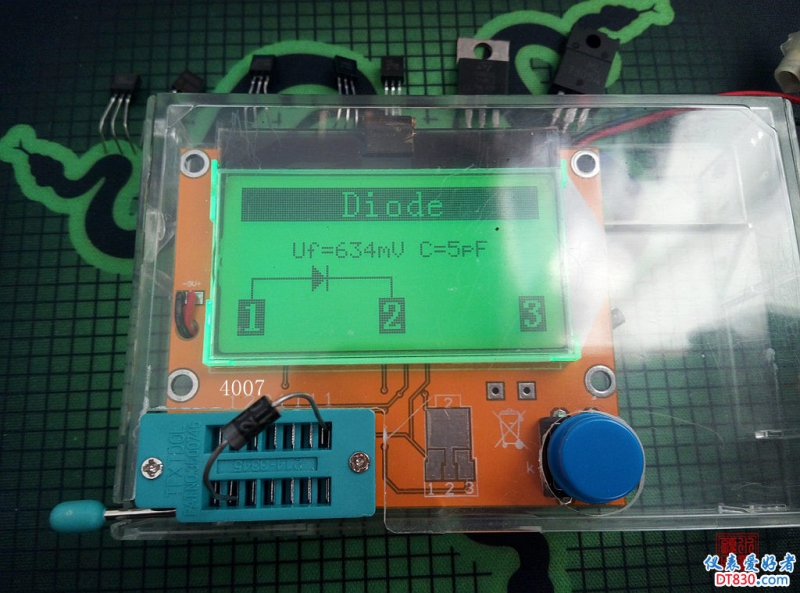

二极管来一个4007
　
电感：一时找不到大电感，小电感认作电阻就不上图了。（电感要大于0.01mH才能测　）

就这么多吧，做为辅助工具还是可以的，但是精度、稳定性值得探讨。
包括对阻值的测量，35毫欧的硅胶线，T4（受接触电阻影响，或其它影响）测出数值都在120－150毫欧之间，每次测量数值都不一样。

整体来看，T4测量参考价值更大一些。

全文完，谢谢观赏！
