新款睿登UM25C仪表试用及拆解

　　在24C上市不久，睿登根据用户反馈信息，完善产品速度可谓超快，反应迅速。此前购买24C的朋友都能得到软件上的升级，使用更加方便。　需要了解24C的朋友可以参看UM24C 。

　　本次拆、试25C样机。

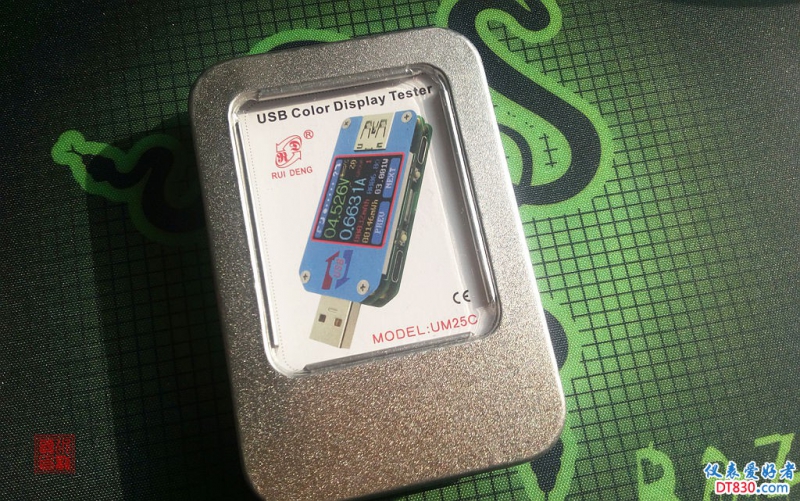

^ 铁质包边盒＋聚酯泡沫，保证了测试仪在途安全，存放也挺好看。

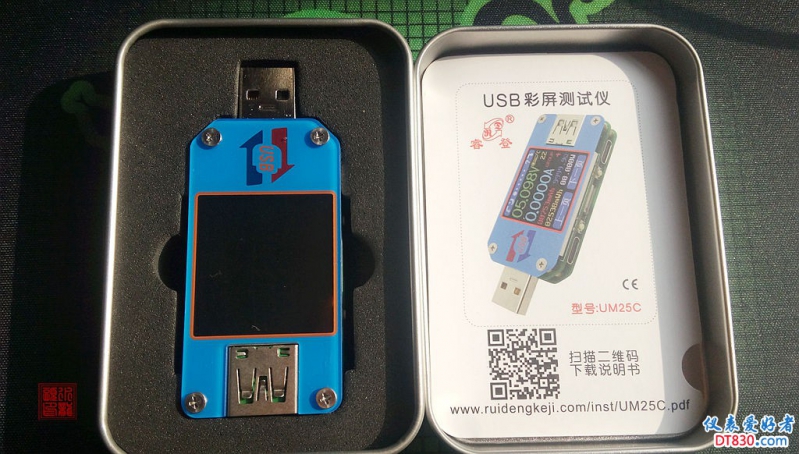

^打开盒盖，聚酯泡沫固定仪表还是挺紧的。

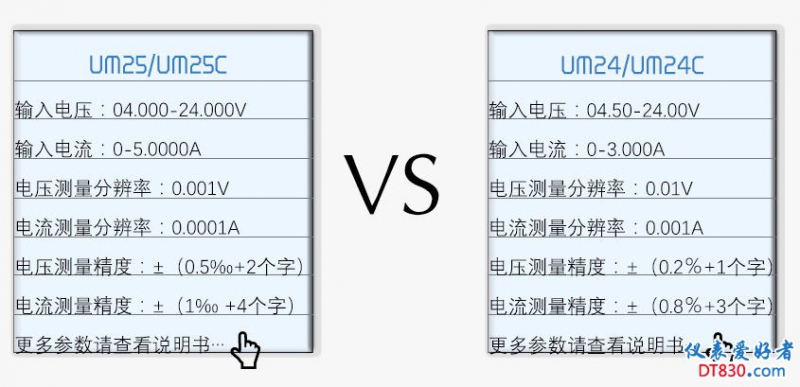

先来对比一下25C和24C的技术参数，好有个大概的了解。

^25C在继承了24C的优点以外，在精度方面再下一城。

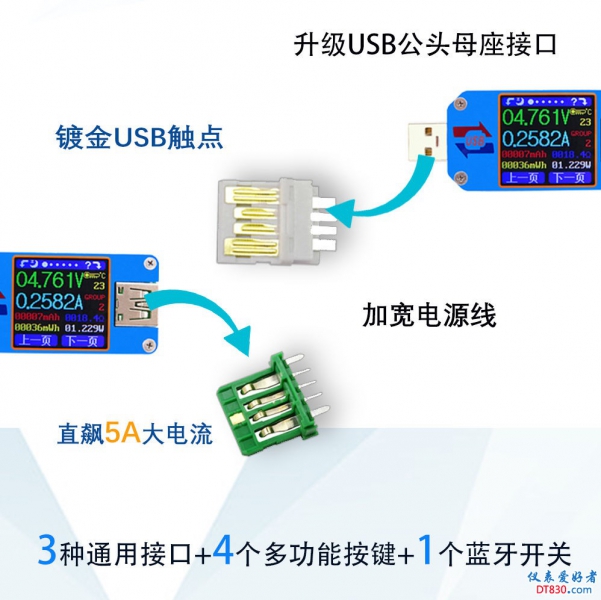

USB接口都使用了加宽加厚镀金工艺


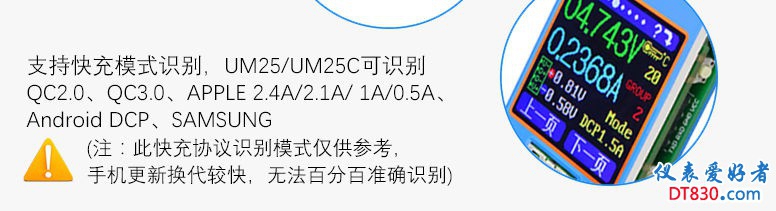

支持的快充协议进一步增加

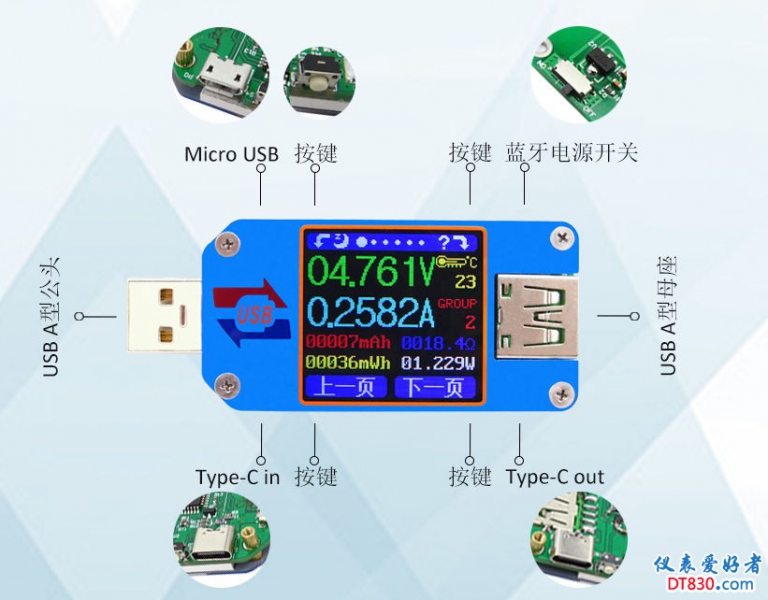

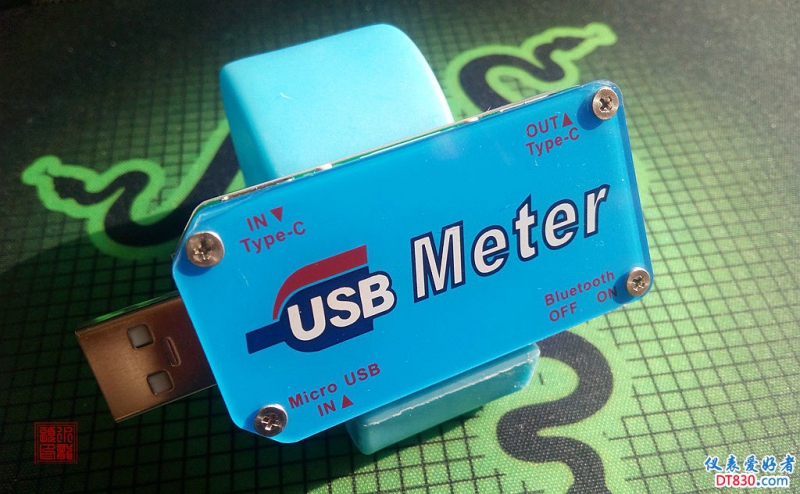

新增TYPE-C接口、蓝牙开关

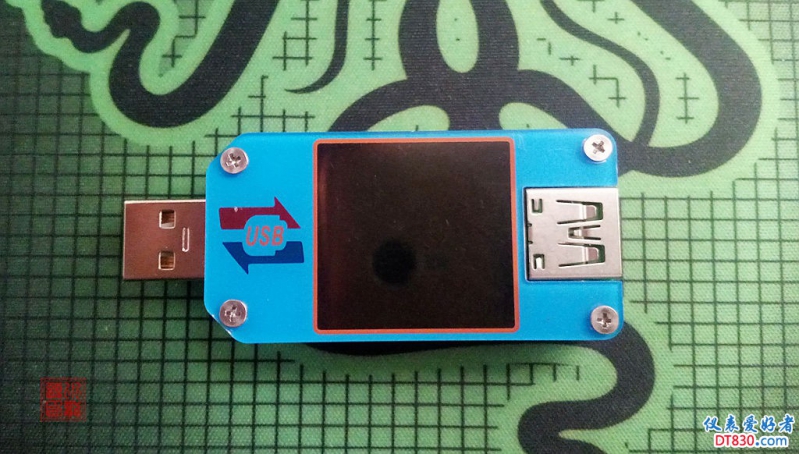

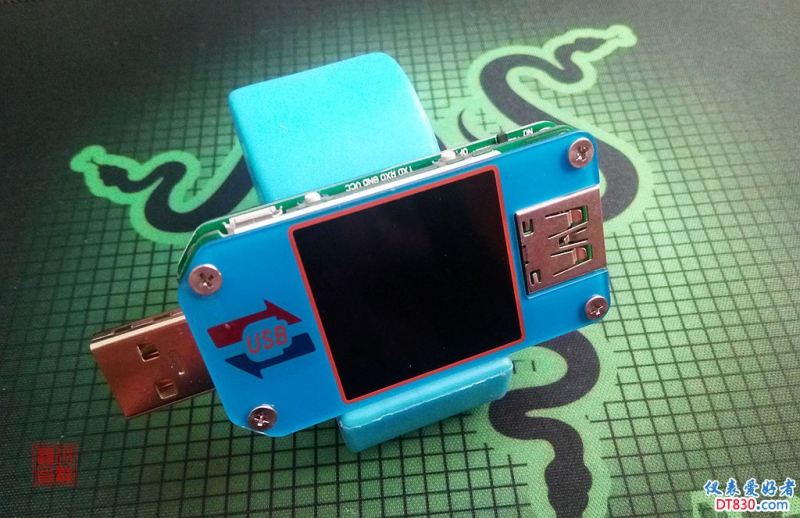

^颜色也改为蓝色，那么下回是否会是火红的颜色呢（色光三原色）


^标识清楚，不怕磨（字印在底板内侧）。

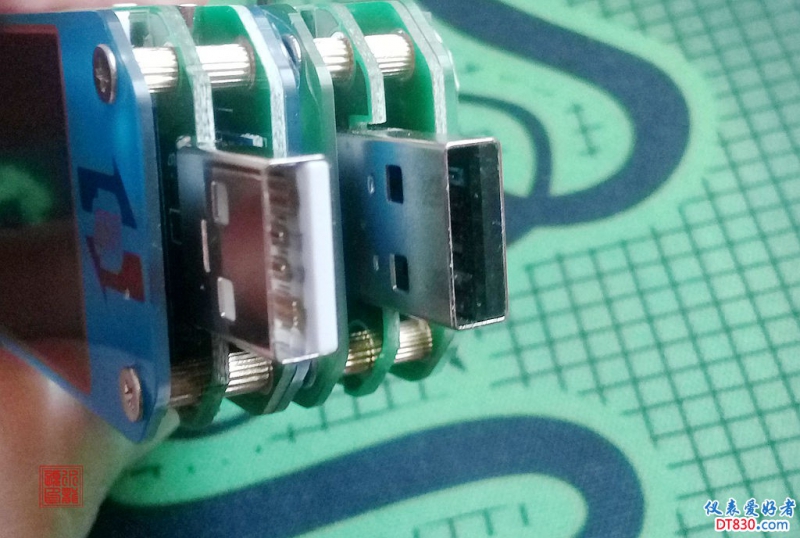

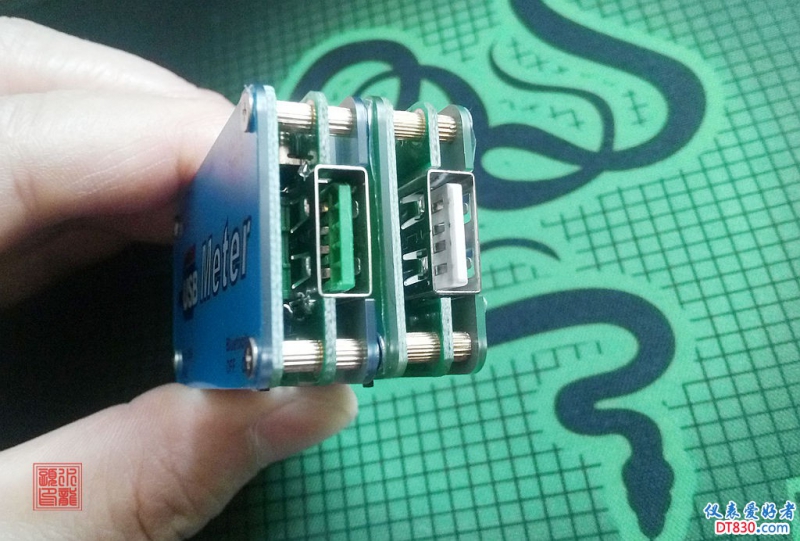

^只有这样的插座、插头才好用。接触电阻小，载流大。


^电源触片“双车道”哦，还镀金防氧化。

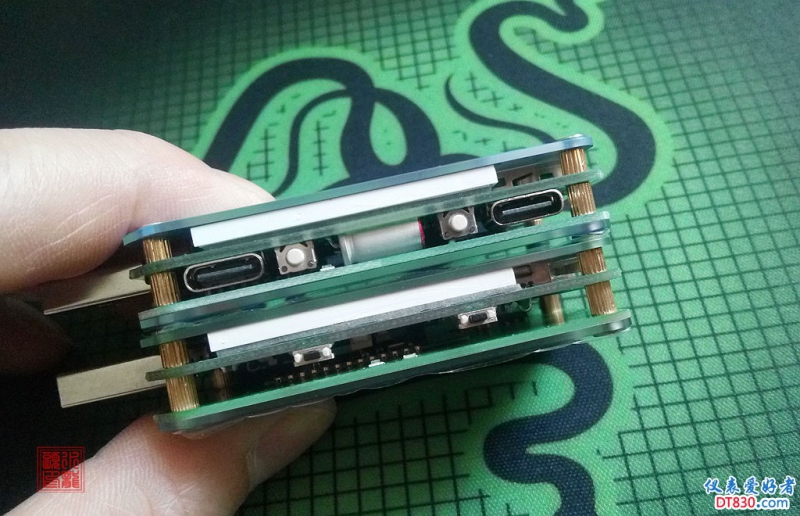

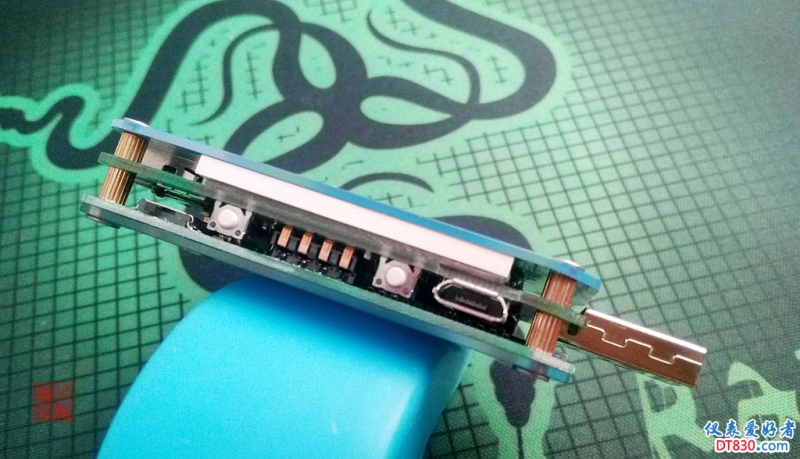

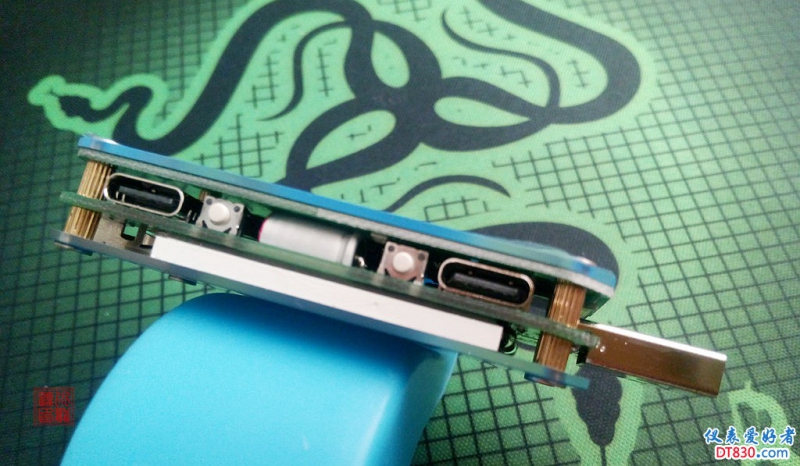

^按键更换为轻按按键，TYPE-C快充测试

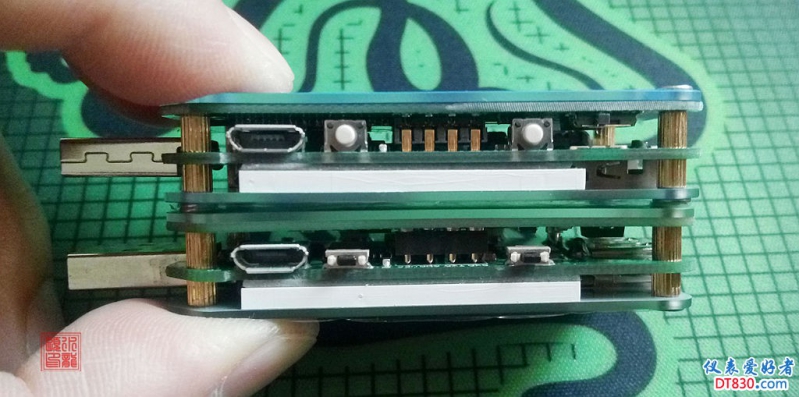

^蓝牙连接改为接触面积更大的铜簧片

25C24C对比

上位机与APP

上位机安装试用：

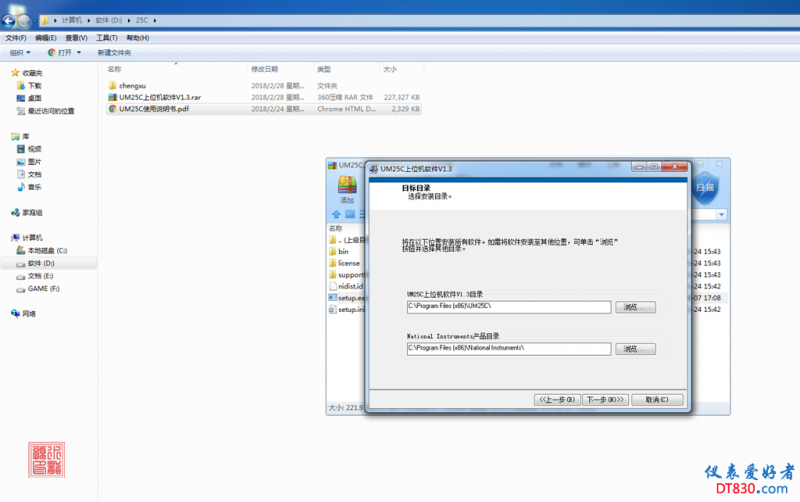

^　一般默认路径比较好些

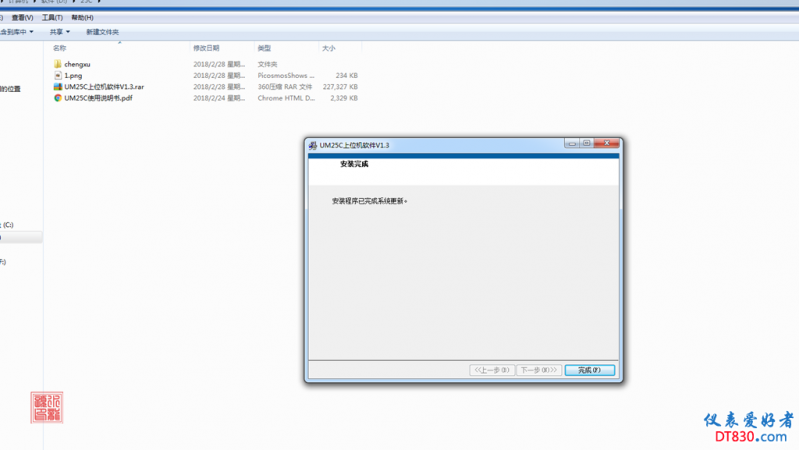

^　安装完成

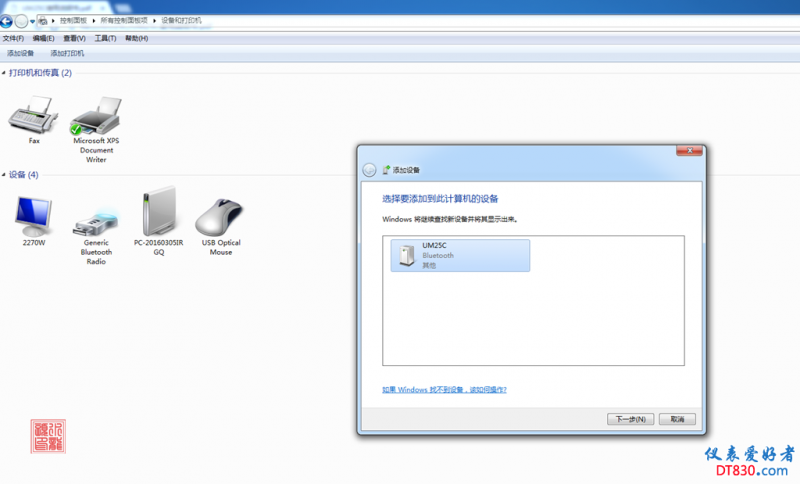

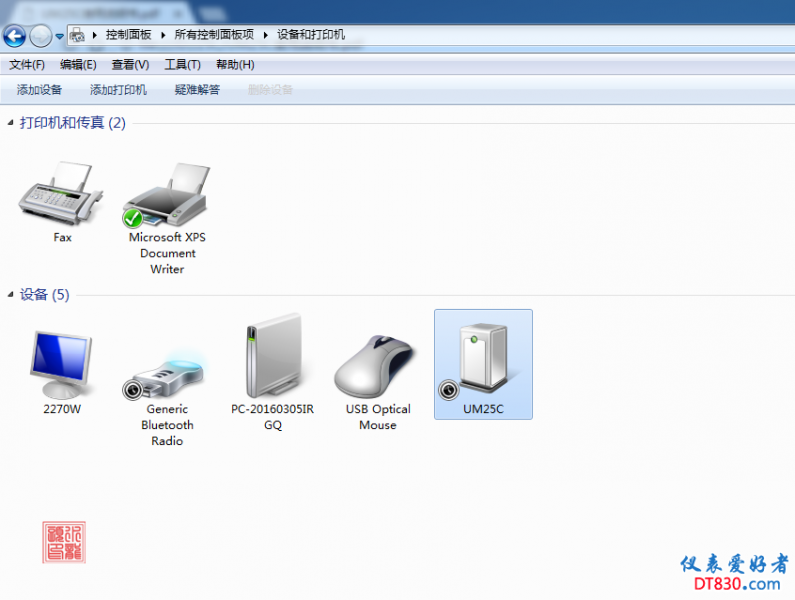

^　添加设备

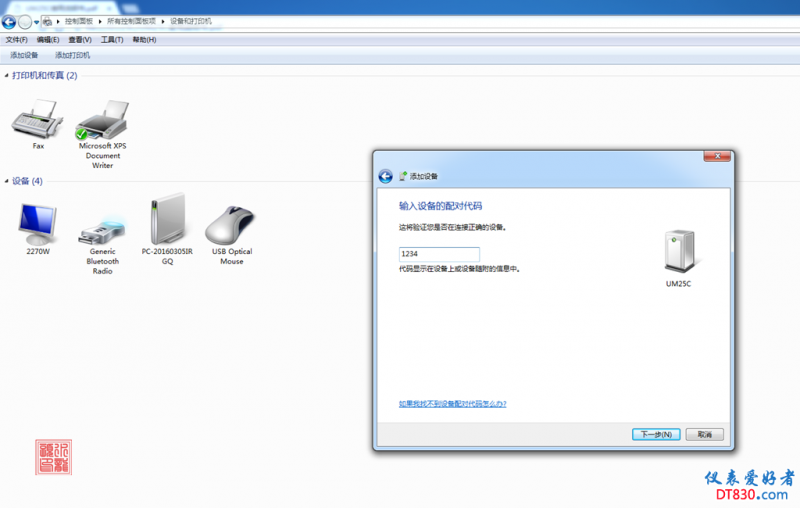

^　输入配对码

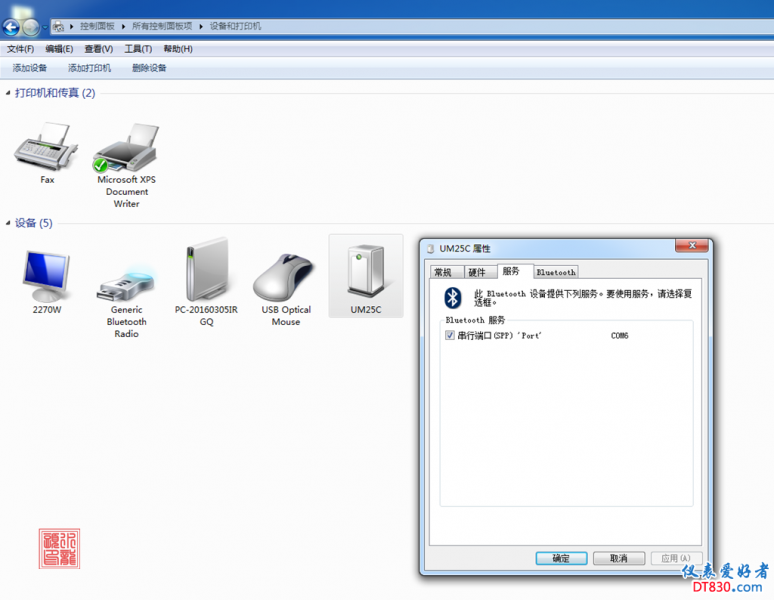

^ 　查看25C属性


^ 选定串行端口

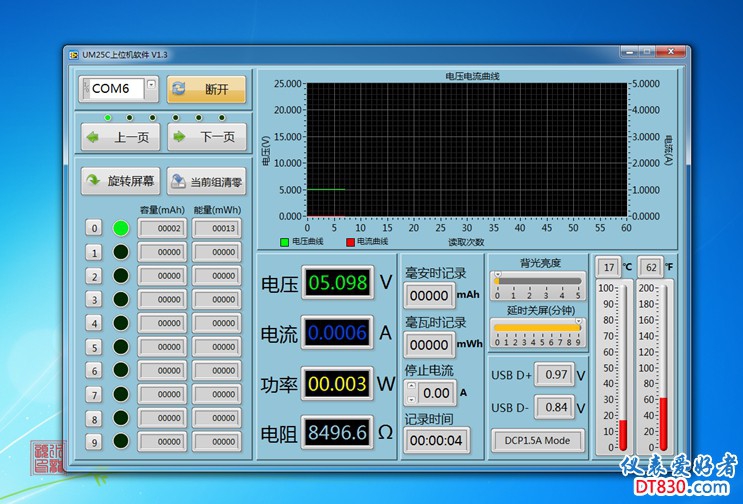

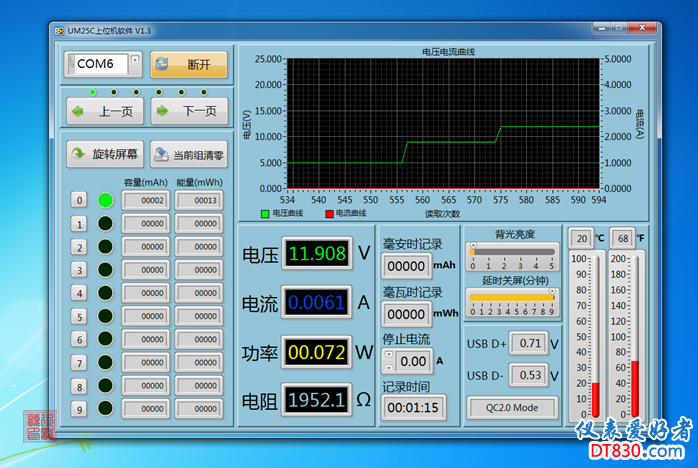

^　连接上位机软件


^　操作类同24C。


手机端APP安装试用：

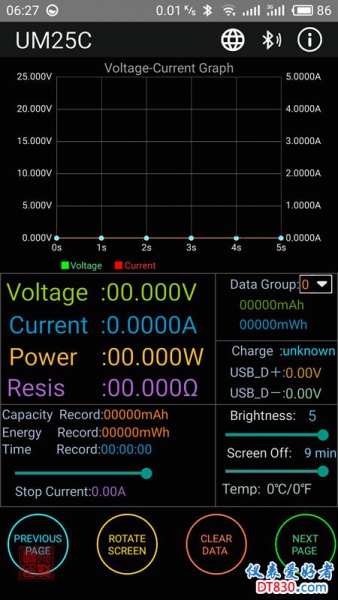

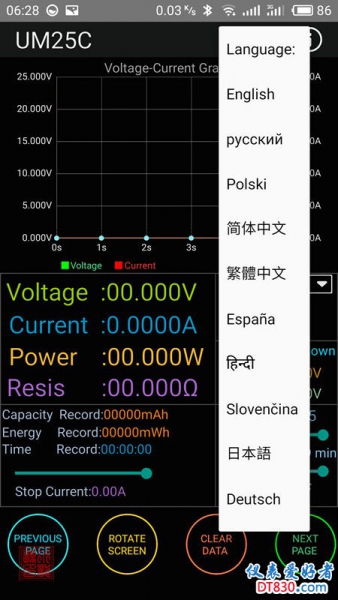

^　APP默认英文


^ 点选中文

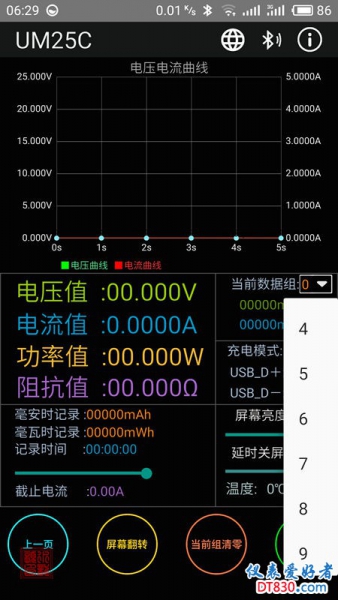

^　APP增设数据组选项，不用按仪表了。

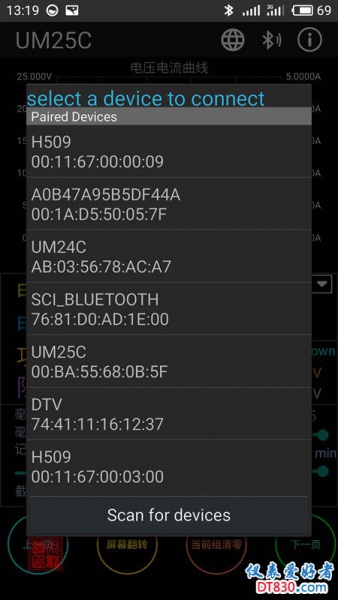

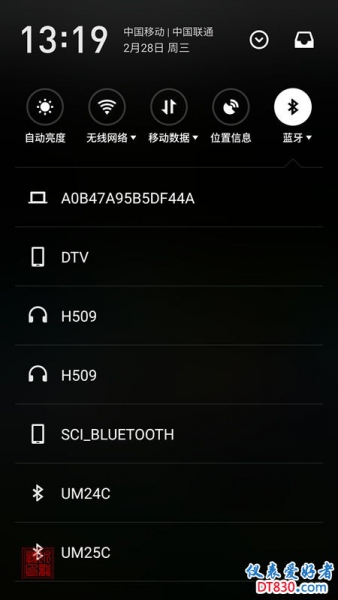

^ 打开蓝牙，选25C。

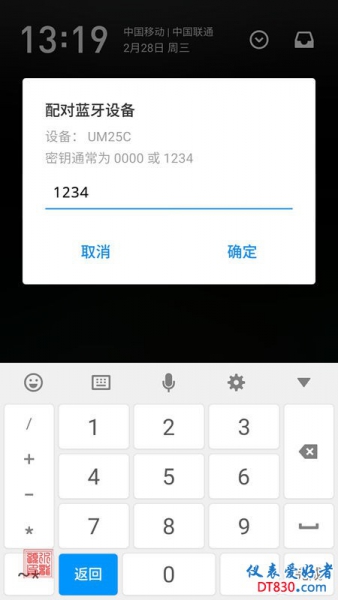

^　输入配对码


^　选25C连接

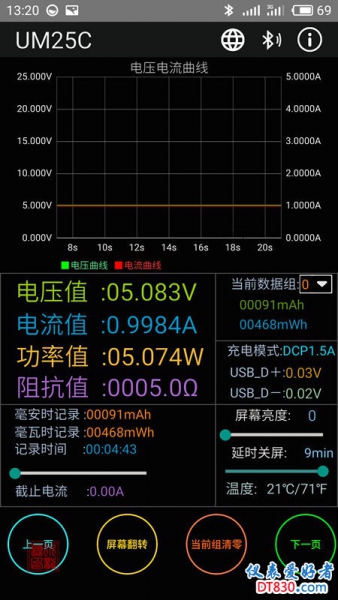

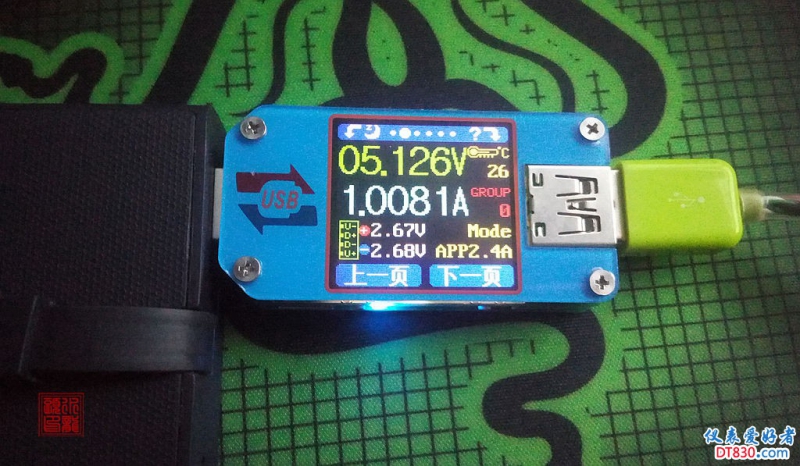

^ 测试5V/1A


^ 双曲线同图，


^ 测试1A/2A/3A曲线图

USB测试仪静态对比：

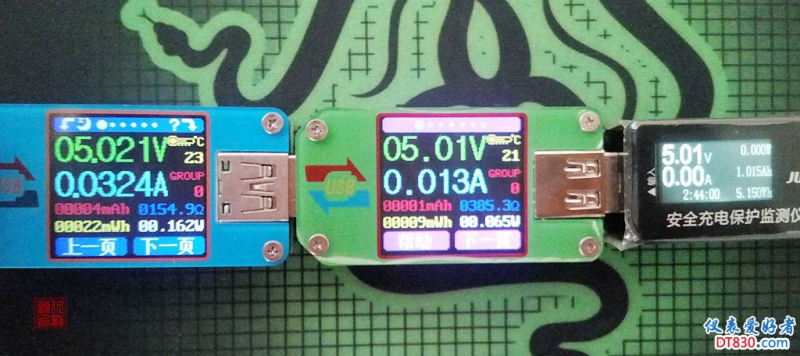

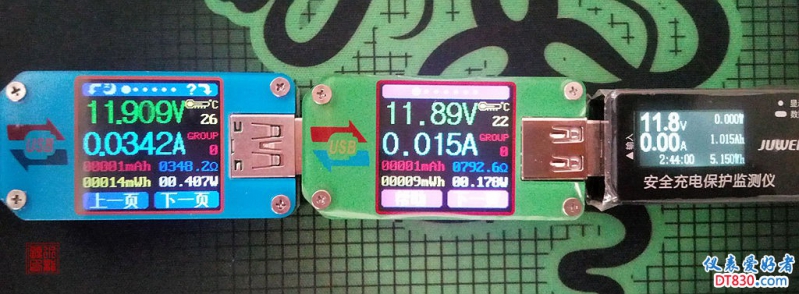

连接顺序，睿登UM25C、睿登UM24C、炬为。

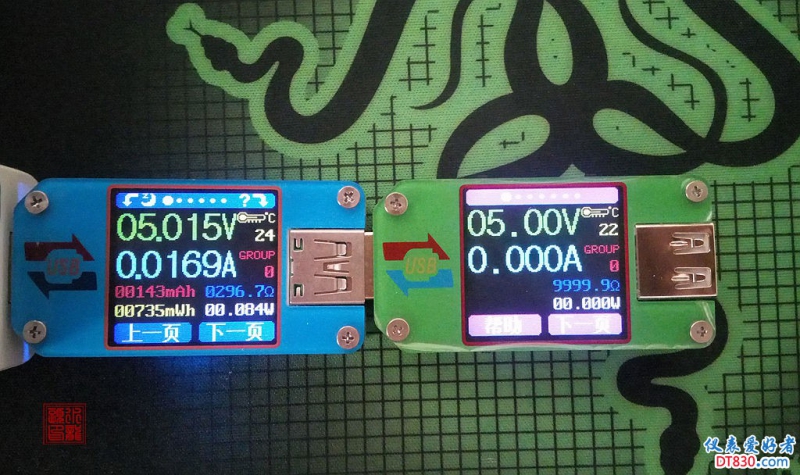

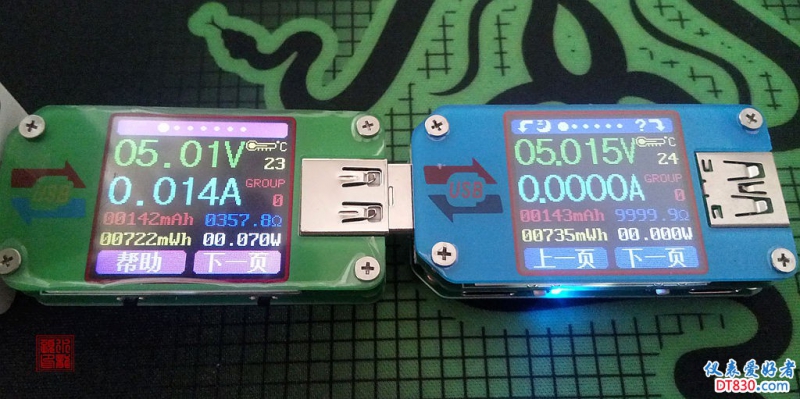

^ 5ｖ电压下炬为静态电流13ｍａ，24C静态电流19.4ｍａ。
24C与炬为电压误差0.2％。

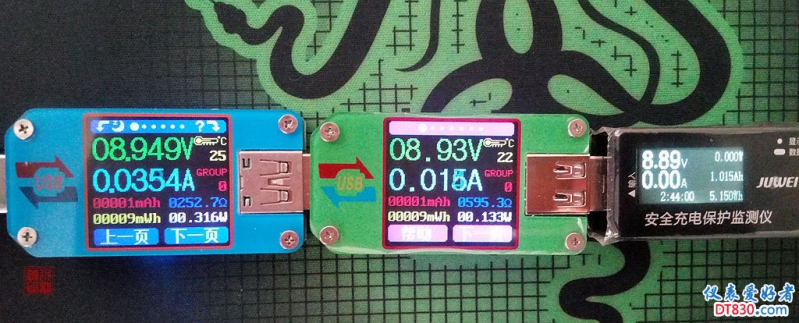

^ 9ｖ电压下，静态电流相差2－3ｍａ，可忽略。
24C电压误差0.2％，炬为0.6％。


^ 12ｖ电压下，基本持平。
24C电压误差0.16％，炬为0.9％。炬为的双插接口接触电阻有点大。

USB测试仪负载对比：

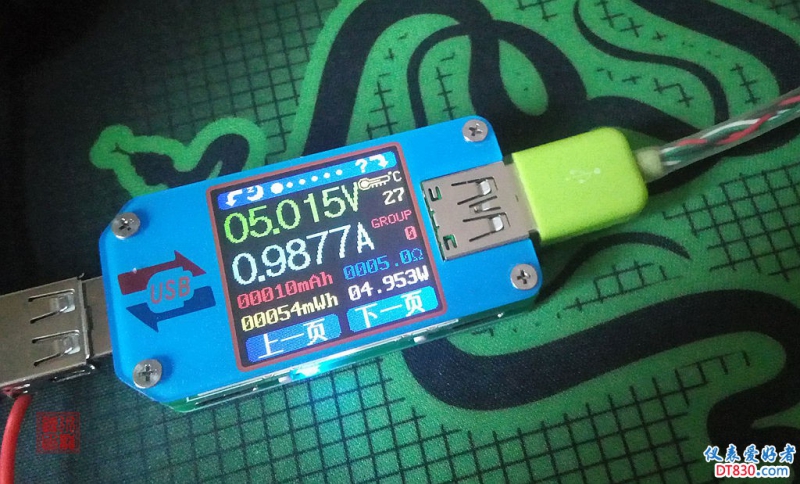

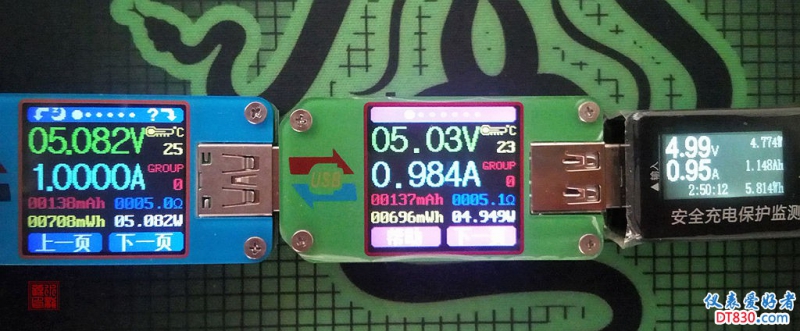

^ 25ｃ阻抗5.082欧，24ｃ阻抗5.112欧，炬为阻抗5.253欧。

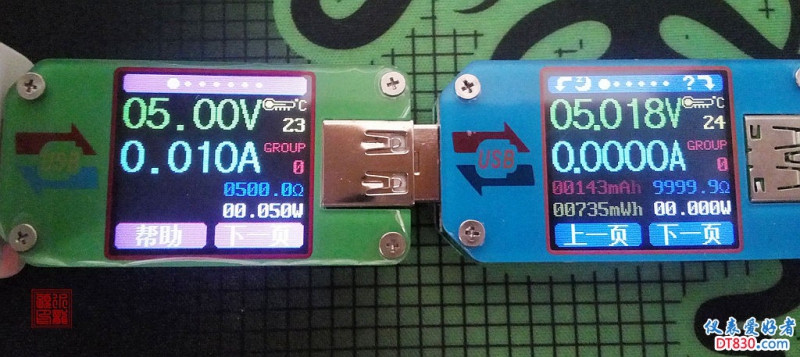

^ 24ｃ静态电流（屏幕最低亮度）17－20ｍａ。


^　开蓝牙


^ 关闭蓝牙

25ｃ静态电流（屏幕最低亮度）14ｍａ，关闭蓝牙能达到10ｍａ，功耗上较24ｃ有降低。

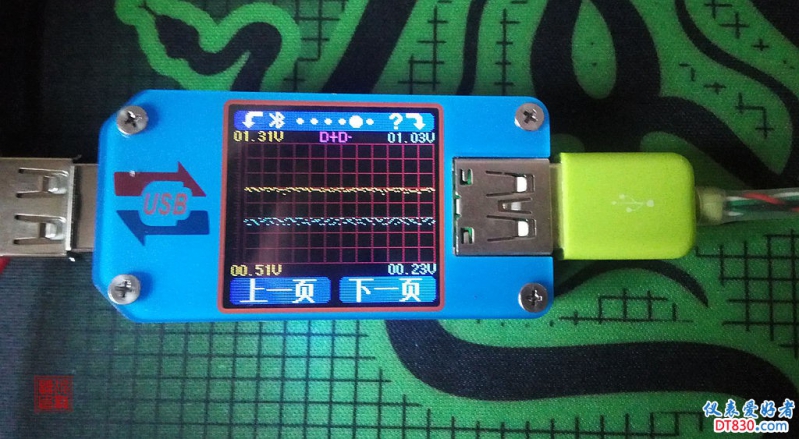

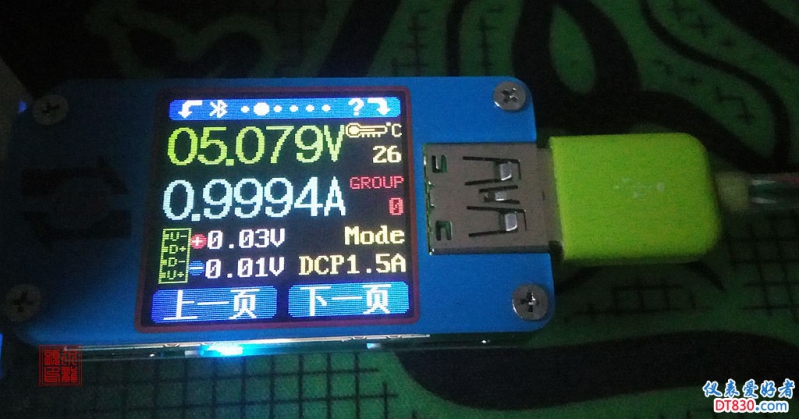

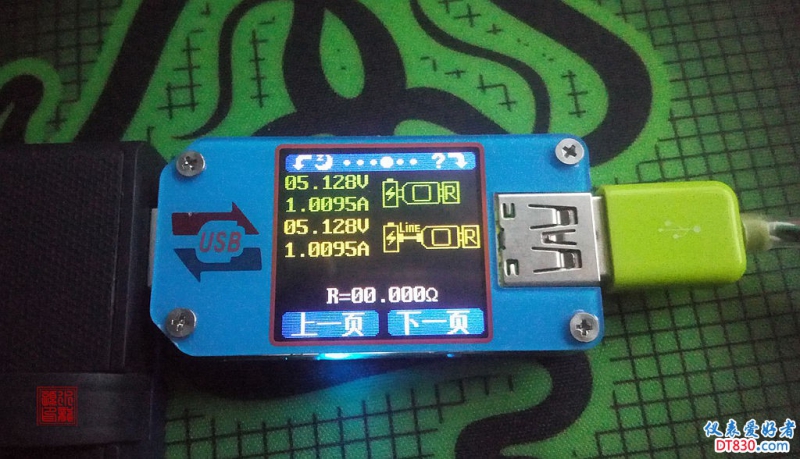

^ 25ｃ在改进双曲线的同时，还增加了数据D+/D-曲线。

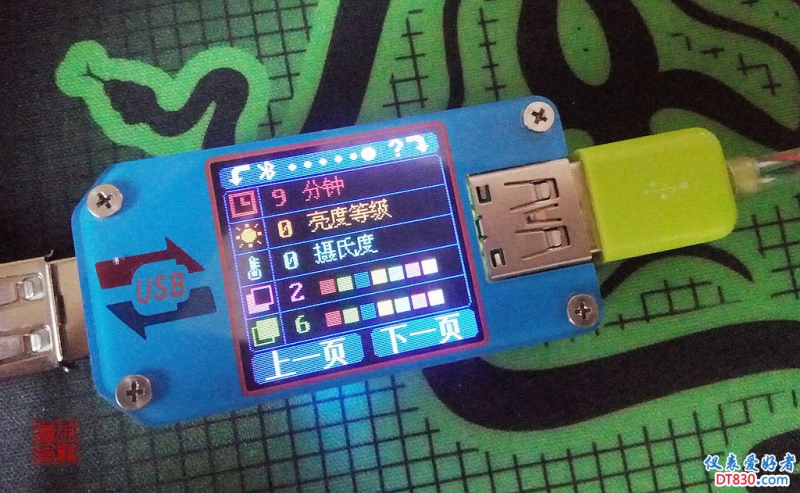

^ 新增底色、字色选项，可根据自己喜好进行设置。

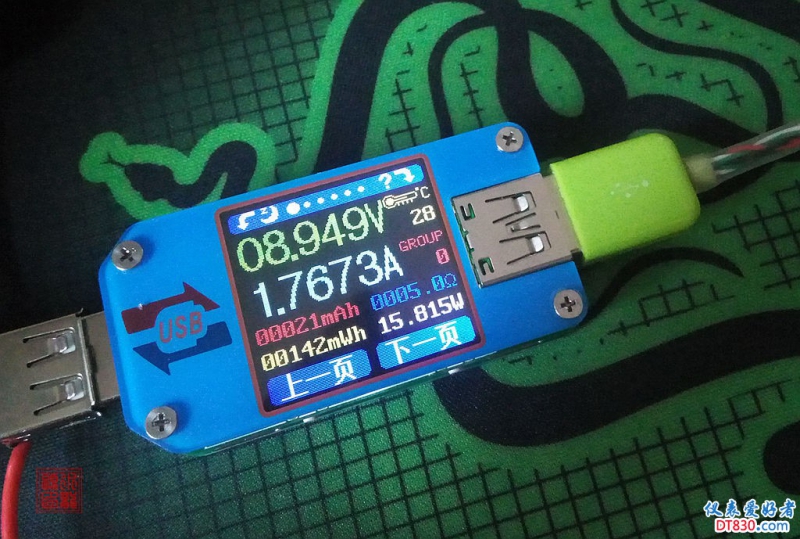

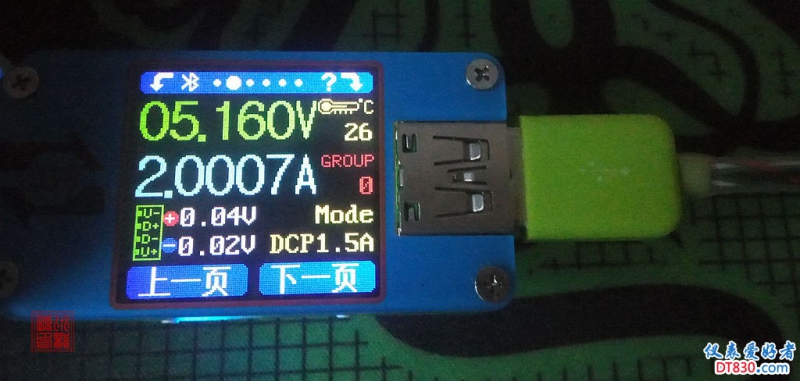

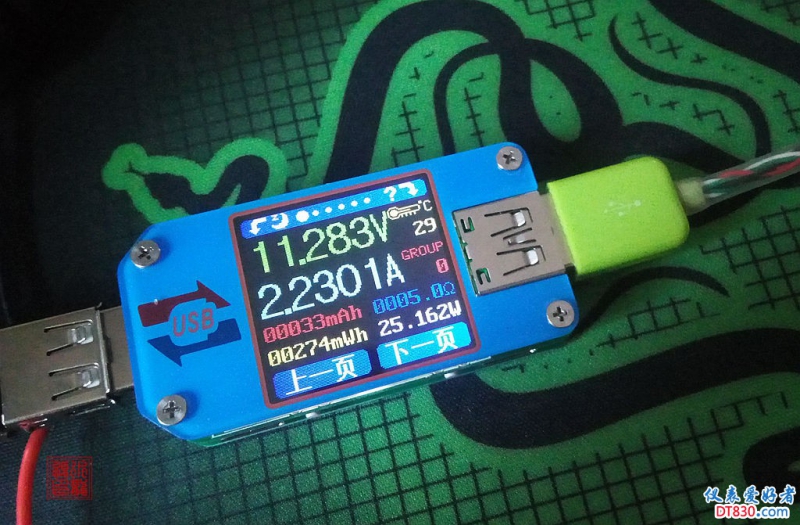

5V/9V/12V，带载测试。原意想用万用表对比电压的，由于相差甚微，接触电阻所至，就只上U表图了。






直接接移动电源：

TYPE-C线阻测试：

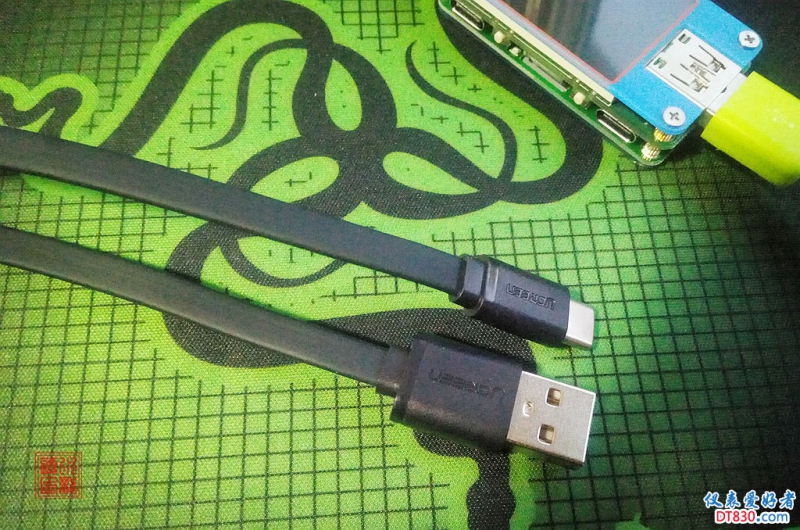

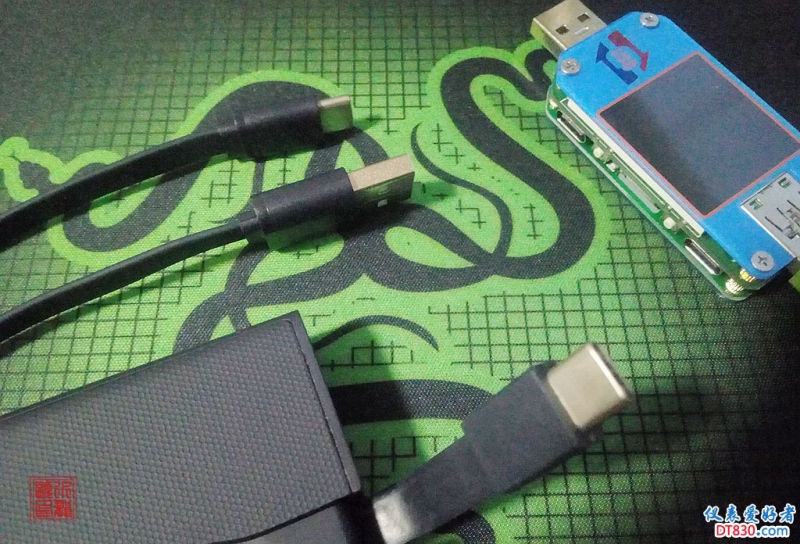

^　绿联移动电源自带TYPE-C短线与绿联TYPE-C线

1、先测绿联移动电源自带TYPE-C短线

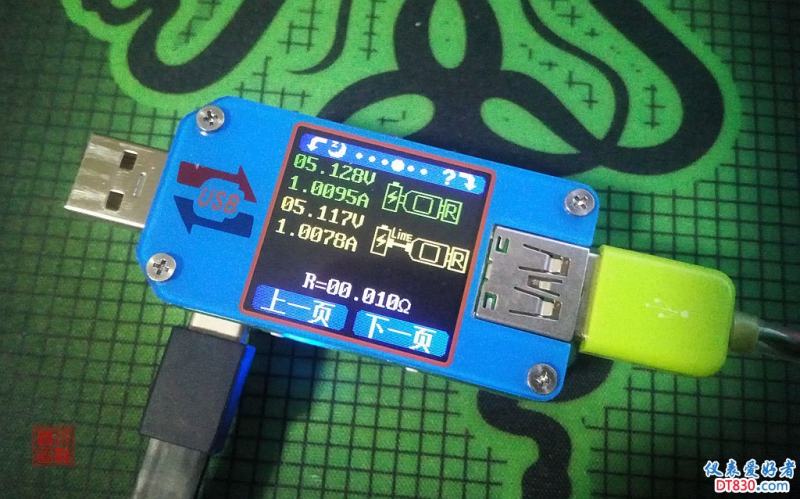

^　短线10毫欧

2、绿联TYPE-C线

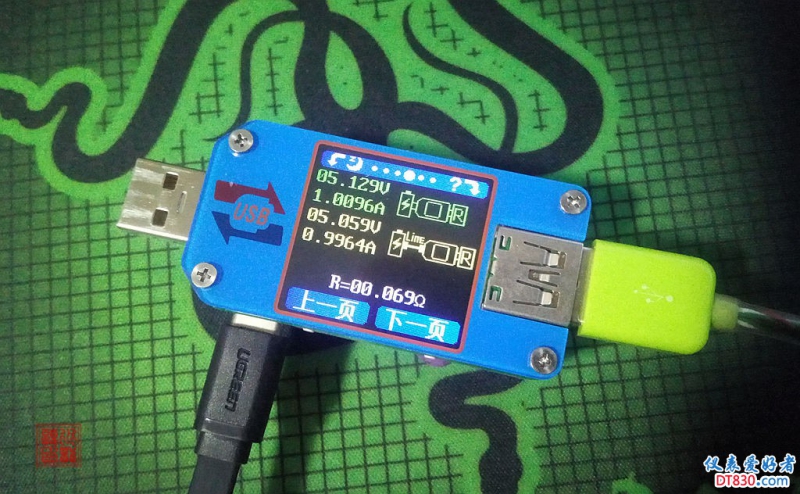

^ 绿联TYPE-C线69毫欧


最后进行拆解：

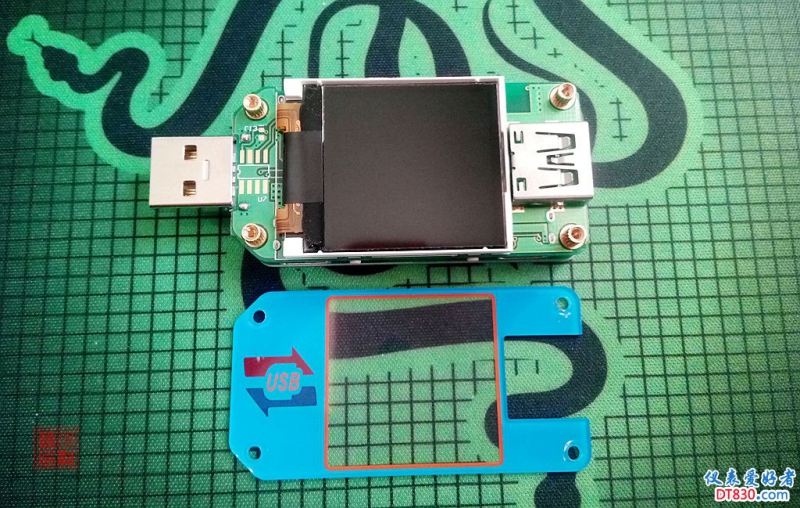

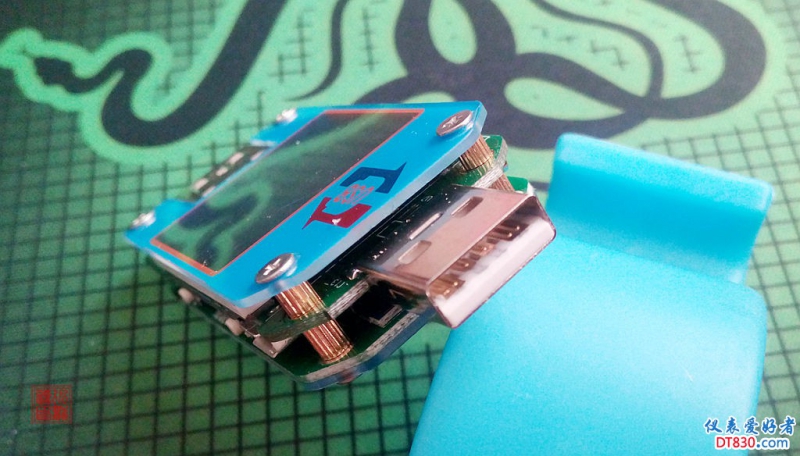

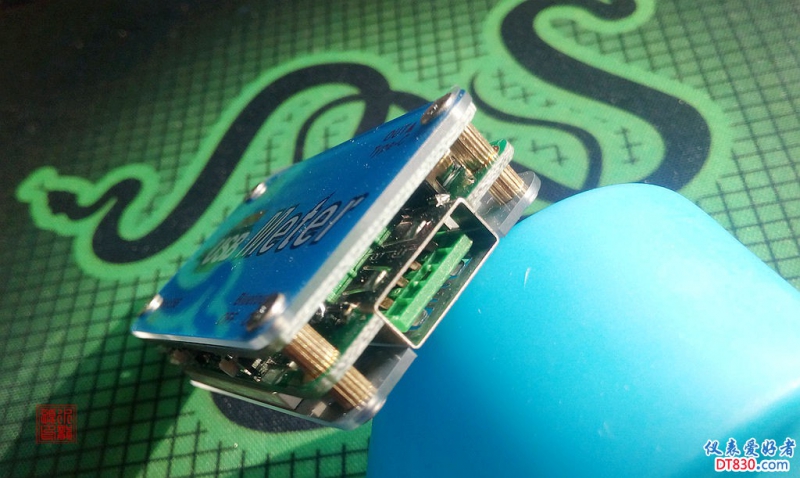

^ 拆下PC盖板，1.44寸彩屏固定在PCB上，像是粘接没敢大力扳撬。铜柱镀金，USB接插件厚实、壮硕，比普通件强太多了！回头网上找找，买点DIY很不错。

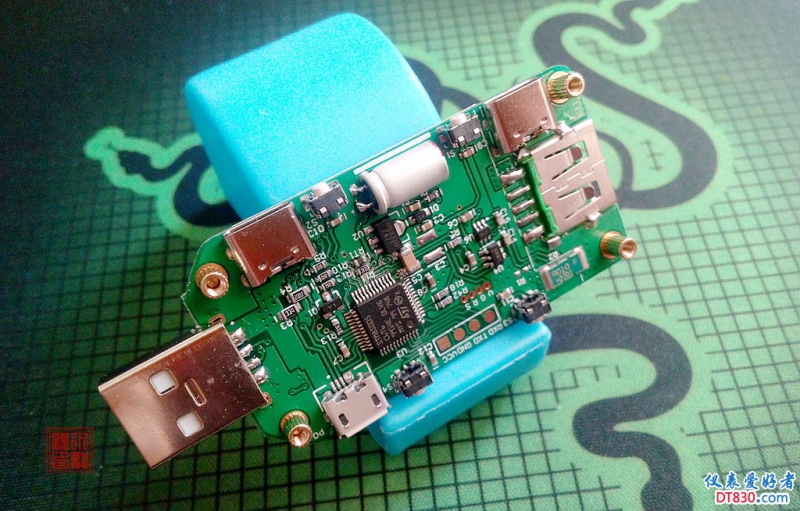

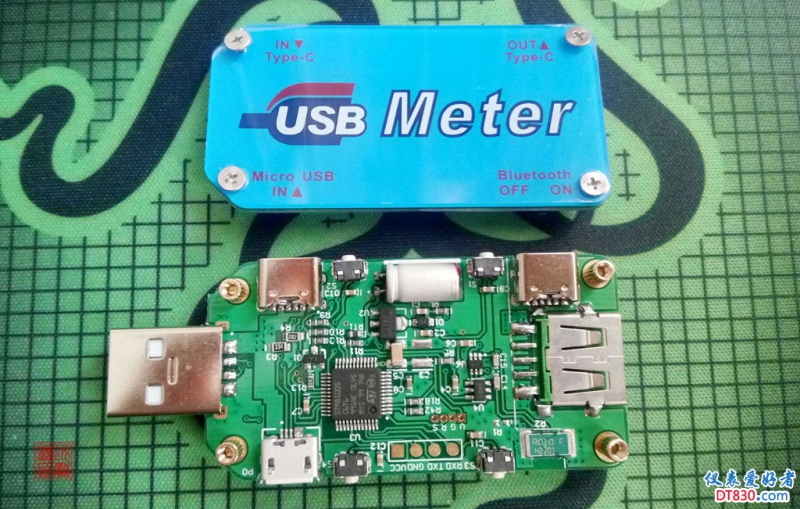

^ 揭去底板，电路全貌皆显。

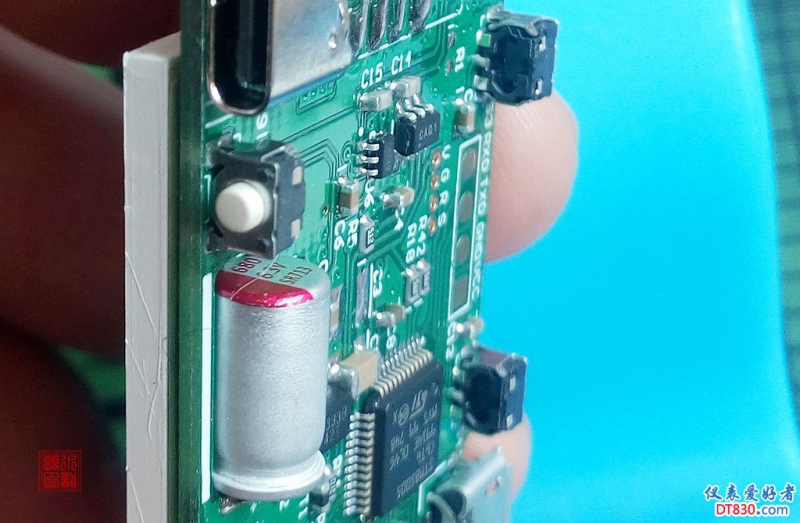

^ SR系固态电容 680UF/6.3V

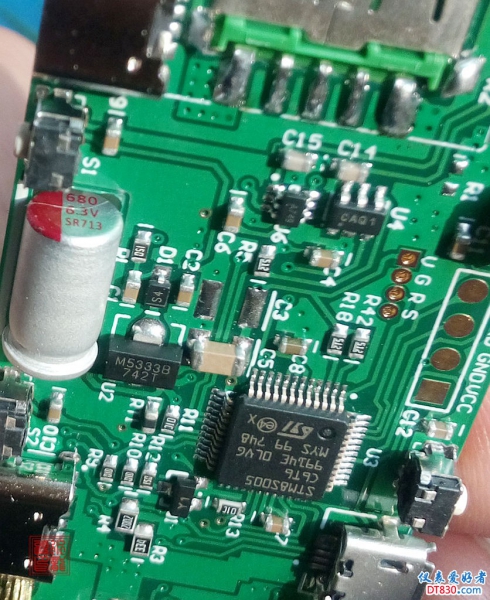

^ STM8S005C6T6 单片机/3.3ｖLDO 线性稳压器M5333B

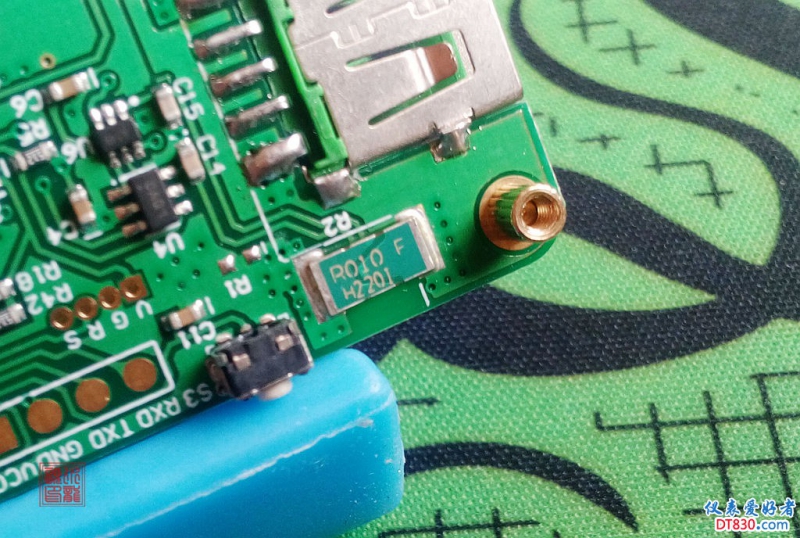

^ 10毫欧检流电阻


蓝牙部分：

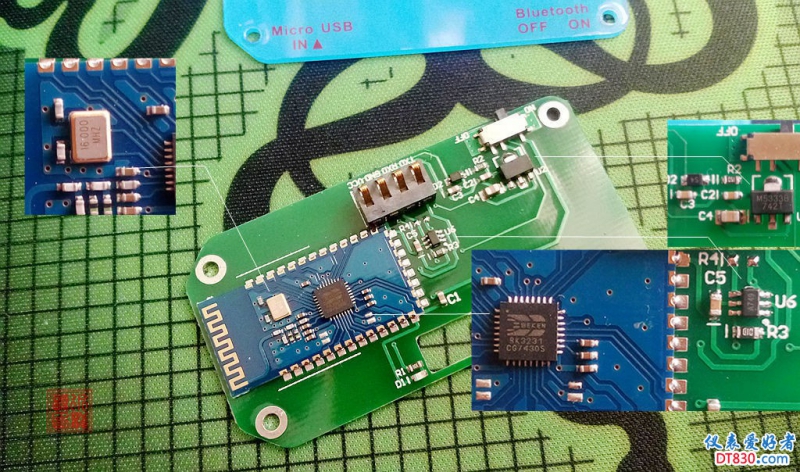

^ 蓝牙2.0模块串口通信 BK3231主从一体透传模块组。蓝牙模块供电，由稳压IC（M5333B：LDO 线性降压）提供。模板连接更改为接触面更大的铜簧片。防尘型蓝牙开关。

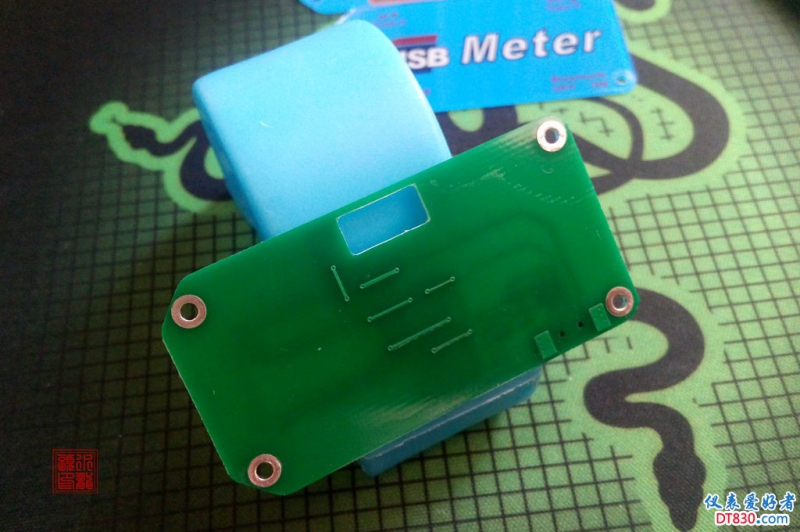

^　单面背板

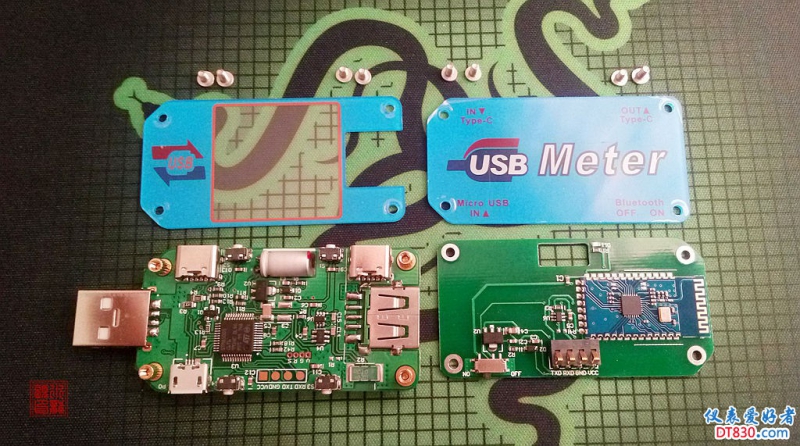

^ 全部元件与模块　（螺丝分长短，安装时留意即可。）


^ 　组装好后续再行测试，先到这。

很漂亮 ！检测电压范围  0 V--24V 为妙！扩大应用范围(可做为表头使用）愚见。不知道价格多少? （通常1.44---1.77寸 表头多在50--60元左右。）为宜

性价比？

wgsd 发表于 2018-3-1 13:44
性价比？

不知道价格多少? （通常1.44---1.77寸 表头多在50--60元间。）

veteran 发表于 2018-3-1 13:51
不知道价格多少? （通常1.44---1.77寸 表头多在50--60元间。）为宜

50~60元的价格，精度、功能败于20~30元的小万用表，超级玩具也。

我说的是【表头】价格！（当时坛友价48）



它不是一个完整的产品！单看指标介绍还是不错滴！更不能和某产品外观；结构；功能相比。

veteran 发表于 2018-3-1 17:08
我说的是【表头】价格！（当时坛友价48）

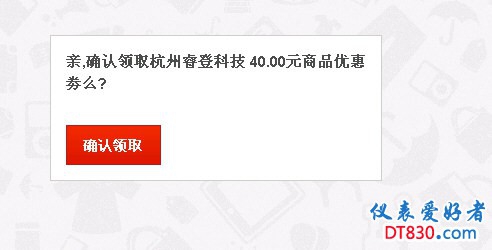

这个小玩意在数码坛友价99.9-40=60元,不是【表头】价格！

wgsd 发表于 2018-3-1 16:06
50~60元的价格，精度、功能败于20~30元的小万用表，超级玩具也。

这个小玩意在数码坛友价99.9-40=60元,不是【表头】价格！

勇闯沙滩 发表于 2018-3-3 09:20
这个小玩意在数码坛友价99.9-40=60元,不是【表头】价格！

表头价格多少？十元八元可以玩玩（毕竟还有快递费）。

wgsd 发表于 2018-3-3 09:29
表头价格多少？十元八元可以玩玩（毕竟还有快递费）。

我只看的UM25C仪表价格,没看到表头价格多少,估计不便宜,上面坛友讲48就太没什么意思了.

勇闯沙滩 发表于 2018-3-3 09:40
我只看的UM25C仪表价格,没看到表头价格多少,估计不便宜,上面坛友讲48就太没什么意思了. ...

不管价格如何，也只能当玩具。

wgsd 发表于 2018-3-1 13:44
性价比？

性价比肯定是有的：

veteran 发表于 2018-3-1 13:51
不知道价格多少? （通常1.44---1.77寸 表头多在50--60元间。）

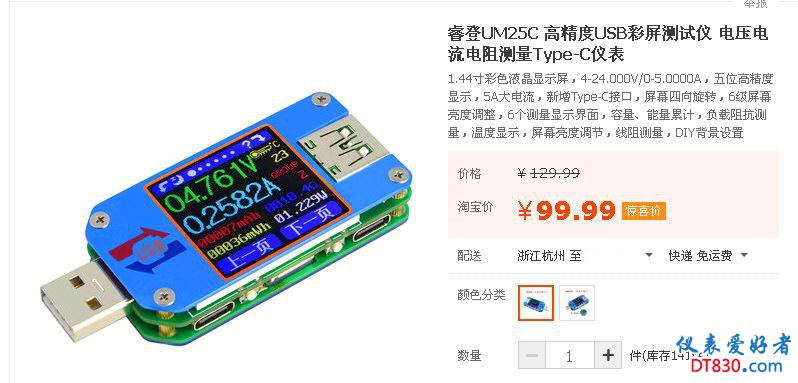

不带蓝牙 － ＝59.99

veteran 发表于 2018-3-1 13:32
很漂亮 ！检测电压范围  0 V--24V 为妙！扩大应用范围(可做为表头使用）愚见。不知道价格多少? （通常1.44- ...

热心会员！我也希望能0ｖ起，这样可以做表头使用，但该产品定位是配合移动电源、充电头测试的，所以只能这样了。

wgsd 发表于 2018-3-3 09:29
表头价格多少？十元八元可以玩玩（毕竟还有快递费）。

网上查下十块钱最多一块“裸屏”，快递另算。

wgsd 发表于 2018-3-3 09:53
不管价格如何，也只能当玩具。

比几千元的电桥来说，还算是精度不错的玩具哦！

tntzpq 发表于 2018-3-3 15:40
不带蓝牙－＝59.99

玩具一般都挺贵的，看看儿童玩具？没办法，小孩子不懂事，哄哄不哭就行了
大孩子玩电子的，别说十块钱一个屏，就是全套也不如几十块钱的万用表自愈自乐吧
