UT58A 数字表无法测量电容的修复。

   上次和朋友们提及偶得UT58A一块，经查除L1/R101缺失外，还有就是二极管讯响器无声及无法测量电容等故障。
一：LI/R101的处理：在1/16W 1M电阻外围用0,1漆包线缠绕一圈（貌似）即可。

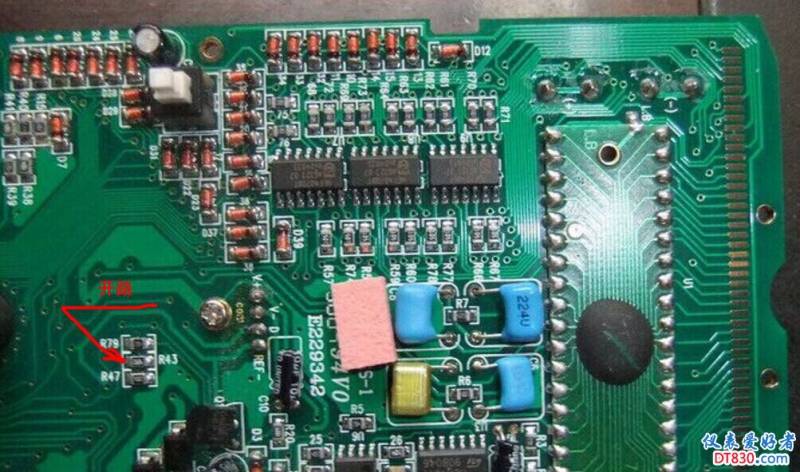

二：顺着线路跑线至R43处发现线路烧断补焊。

电容挡的测量方案一般都是靠文氏电桥振荡器产生400Hz正弦波给被测电容充电然后进行能量转换，
把电容量变为交流电压输出，然后在经过AC/DC整流电路输出以后送入AD 7106进行测量，既然是
文氏电桥振荡器方案实现的测量电容，那么就先检查这个文氏电桥振荡器电路的工作波形和频率，
这个波形应该是一个400Hz的正弦波，但实际测量这个400Hz频率，测量LM358的输出没有波形。
供电电压正常，判断358坏！更换LM58做完上述几项后，观察无明显外观损坏.....
开机试机

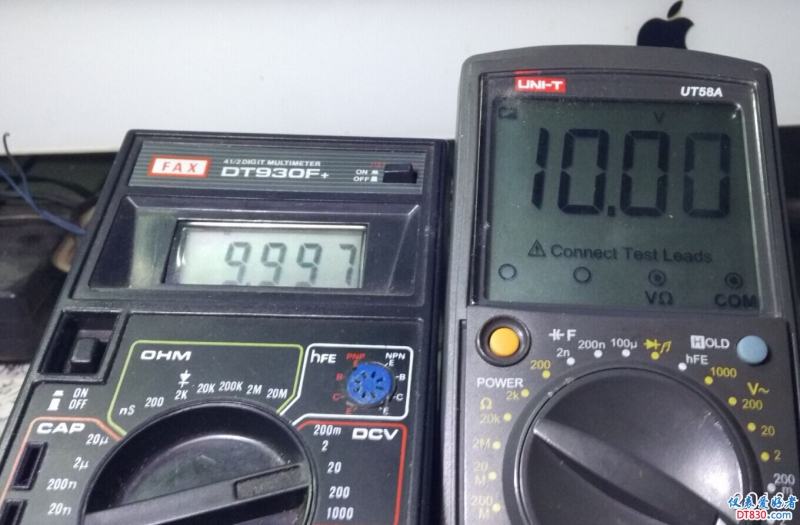

直流电压 10V 测试（与四位半）比对见图；

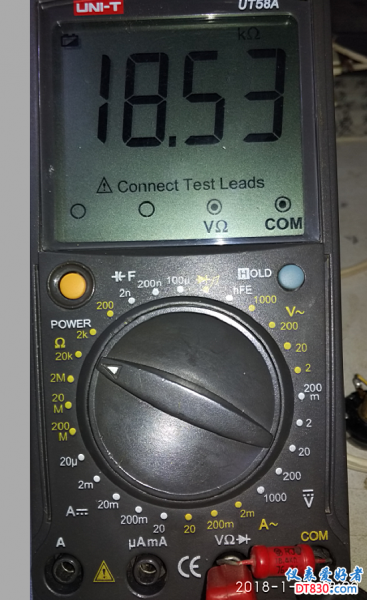

18.4K 仪表电阻；

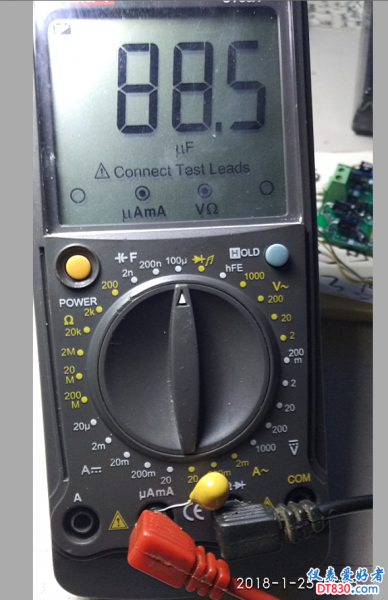

更换LM358后测试100UF钽电解：

最后检查讯响器坏，无配件。
到此维修结束。基本满意。


优利德UNI-T_UT58A数字万用表电路原理图
http://www.dt830.com/thread-2278-1-1.html

楼主好技术！

谢楼主的分享

很不错，弄明白了电路，修起来才顺手，修表我是瞎修，哈哈

58系列的都有表笔位置提示，这个对于初学者有好处
