【DIY作品】第一期 ：数字扫频仪小屏改制

发表于：2018-11-4 13:27:43 DIY作品 7866

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
      早在上个世纪五十年代大跃进时期，在电影院广场玩耍，有幸听到：中央人民广播电台现在广播新。。。。。随声找去，只见一群围圈席地而坐中间放着一个比砖还小的盒子：。。。南方某县水稻亩产*W斤。。。，趁【小大人】不注意，我伸手去拿那盒子一看究竟时不料被一双大手抓住，别动！！！它比你的命都值钱！那年我整整12岁。 。。。转眼军校毕业被分配到 * 研究所，八十年代转业到电子局空余时间多了，孩提时代的的爱好及专业始终没有忘却，76年在制作电视机时就感觉到没有仪器，调试是非常麻烦的！电视安装完成了，全栋楼观看周总理逝世追悼会电视转播。现而今，尽管老朽已近仗朝之年，但初心未改：跟随朋友们完成了几种梦寐以求的仪器仪表制作！

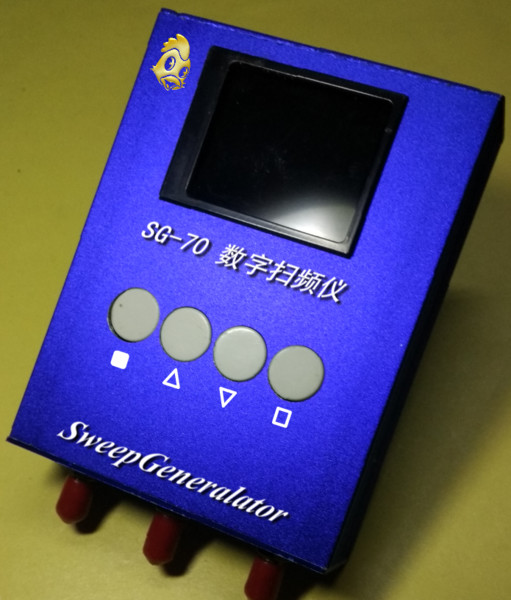

     老版1.8寸数字扫频仪外观：   【调试中频 ：465K；6.5M和10.7M，以及中。短波频率覆盖 利器】

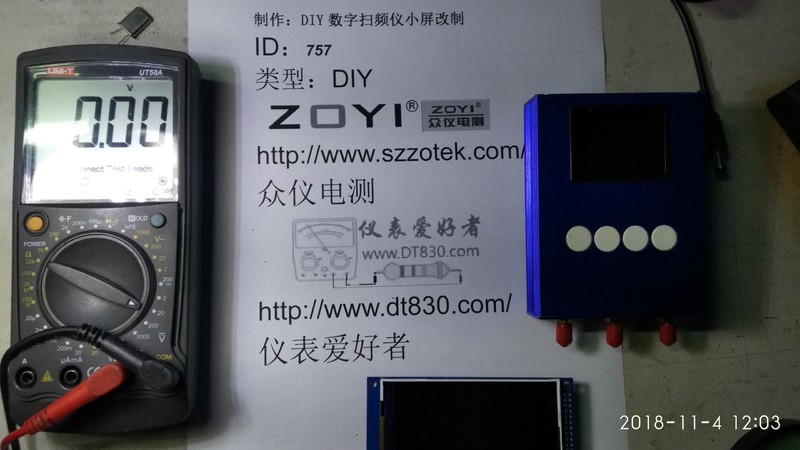

数字扫频仪小屏改制 - 扫频仪小屏大屏之比
请登录后再进行观看视频


数字扫频仪小屏改制 - 8M_晶振基波测试
请登录后再进行观看视频

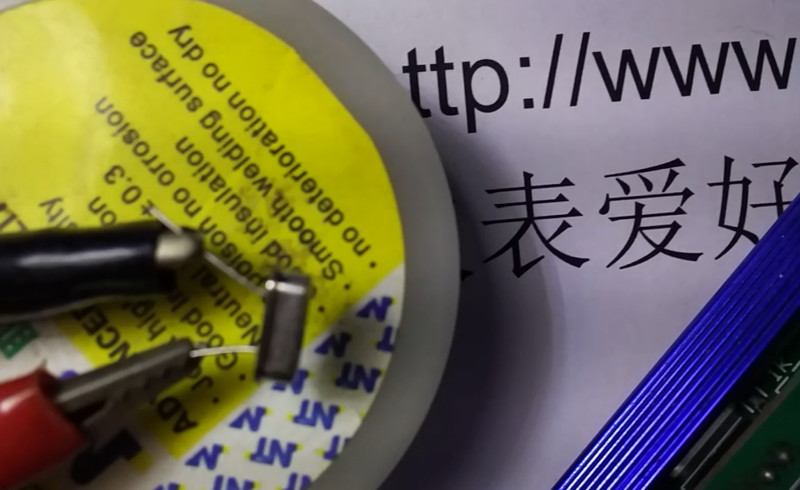

数字扫频仪小屏改制  - 40M非基波测试
请登录后再进行观看视频

主机于15年制作完成。屏幕小【1.8寸屏】，想改成3.5寸大屏。由于177屏是5V供电而3.5寸屏是3.3V供电，加之端口是双线排列，故。需加转接板转换

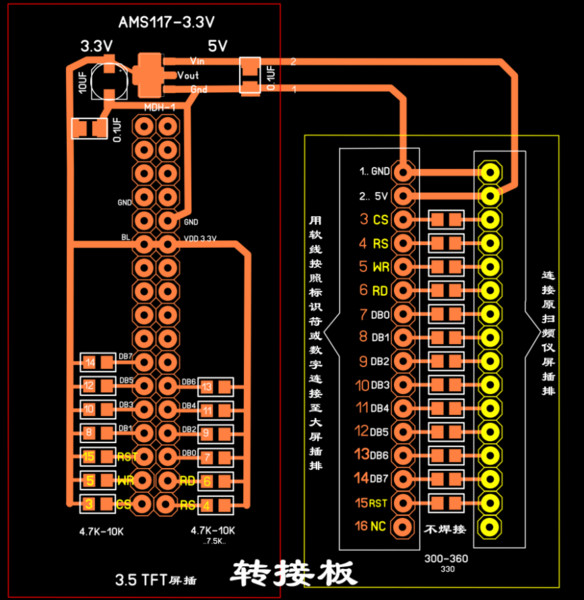

转接板图   【用 layout60 画的】                           大屏固件： spy35_1.0.rar (42.33 KB, 下载次数: 172)   兼顾【9850--9851】

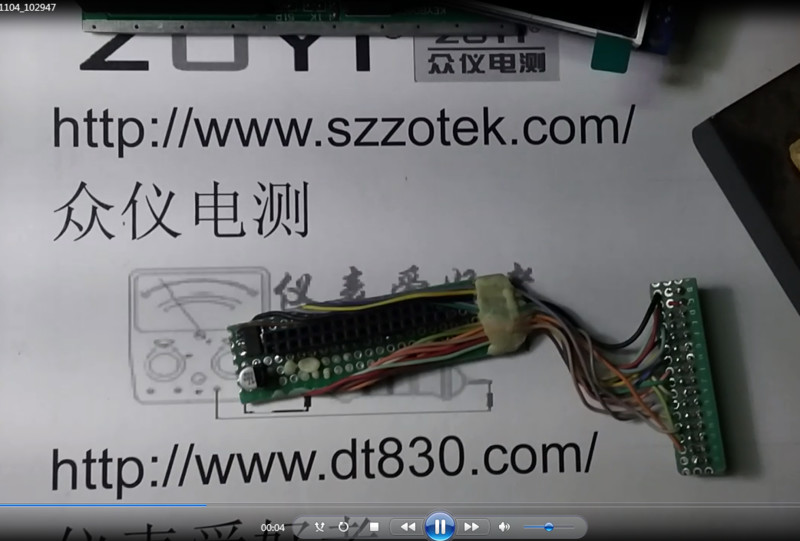

焊接好后的大屏转接板：洞洞板

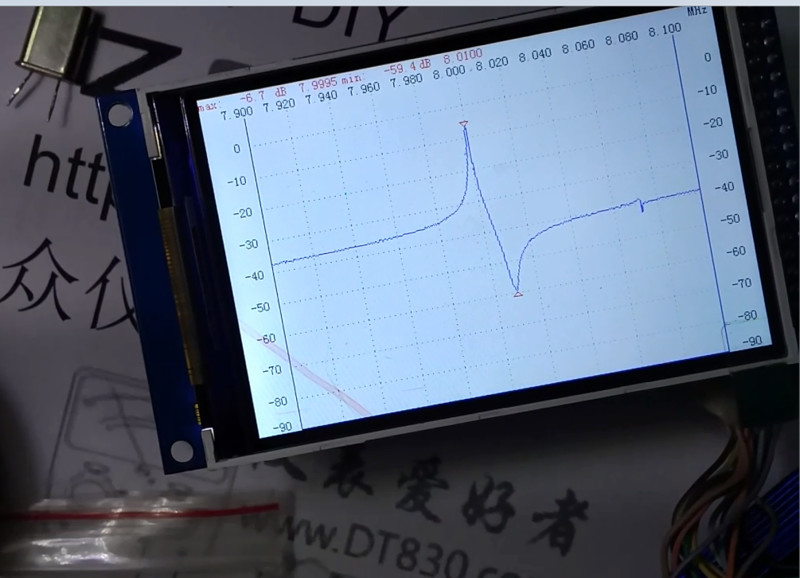

改3.5寸大屏后，8M基波晶振测试图  【图形干净】      测试结果见屏上方红色数据。

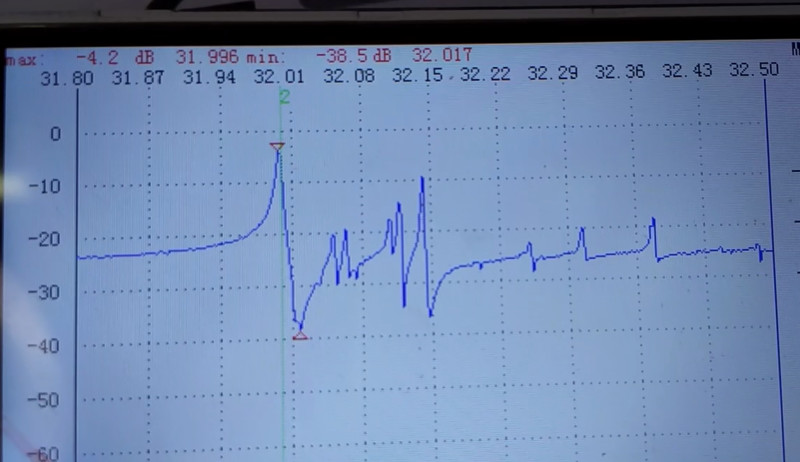

32M非基波晶振测试图【谐波多】    测试结果看屏上方红色数据，绿色垂直实线2为频标。





以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（32）

勇闯沙滩 数字大神 2018-11-4 18:25:56
本帖最后由 勇闯沙滩 于 2018-11-4 18:30 编辑

杖朝之年可是论坛区区可数的老前辈，现在还玩电子-----大大的佩服。都是找回童年的梦想，祝身体健康，玩的愉快。胜利者属于你。
2018-11-4 18:25:56 回复
veteran 楼主     数字梦想家 2018-11-4 19:02:47
勇闯沙滩 发表于 2018-11-4 18:25
杖朝之年可是论坛区区可数的老前辈，现在还玩电子-----大大的佩服。都是找回童年的梦想，祝身体健康，玩的 ...

谢谢朋友。同祝身心安好！折腾快乐！
2018-11-4 19:02:47 回复
光速飞行 数字大神 2018-11-4 19:10:12
祝贺老前辈，越玩越健康。
2018-11-4 19:10:12 回复
veteran 楼主     数字梦想家 2018-11-4 19:19:32
光速飞行 发表于 2018-11-4 19:10
祝贺老前辈，越玩越健康。

老前辈不敢当。虚度。。。谢谢朋友。同祝身心安好！折腾快乐！
2018-11-4 19:19:32 回复
光速飞行 数字大神 2018-11-4 19:47:37
veteran 发表于 2018-11-4 19:19
老前辈不敢当。虚度。。。谢谢朋友。同祝身心安好！折腾快乐！

折腾，折腾，折腾，重要事情说三遍，折腾快乐！
2018-11-4 19:47:37 回复
xo304 数字梦想家 2018-11-5 13:16:15
老前辈在这里又相遇了不老神鸡的扫频仪要出3.5寸大屏版了.
2018-11-5 13:16:15 回复
veteran 楼主     数字梦想家 2018-11-5 21:31:13
本帖最后由 veteran 于 2018-11-5 21:32 编辑
xo304 发表于 2018-11-5 13:16
老前辈在这里又相遇了不老神鸡的扫频仪要出3.5寸大屏版了.

处处都有朋友！谢谢！折腾快乐！
2018-11-5 21:31:13 回复
lqzhang03 数字探长 2018-11-7 07:07:33
xo304 发表于 2018-11-5 13:16
老前辈在这里又相遇了不老神鸡的扫频仪要出3.5寸大屏版了.

求改3.5寸屏的固件。谢谢。
2018-11-7 07:07:33 回复
lqzhang03 数字探长 2018-11-7 07:08:37
求改3.5寸屏的固件。谢谢。
2018-11-7 07:08:37 回复
veteran 楼主     数字梦想家 2018-11-7 18:04:52
lqzhang03 发表于 2018-11-7 07:08
求改3.5寸屏的固件。谢谢。

spy35_1.0.rar (42.33 KB, 下载次数: 68)
2018-11-7 18:04:52 回复
veteran 楼主     数字梦想家 2018-11-7 18:18:28
本帖最后由 veteran 于 2018-11-7 18:22 编辑
lqzhang03 发表于 2018-11-7 07:08
求改3.5寸屏的固件。谢谢。

已发
2018-11-7 18:18:28 回复
lqzhang03 数字探长 2018-11-7 19:02:12
veteran 发表于 2018-11-7 18:18
已发

谢谢，已下载，再问一句，3.5大屏是哪家买的？名称、驱动芯片？谢了。
2018-11-7 19:02:12 回复
veteran 楼主     数字梦想家 2018-11-7 22:40:47
本帖最后由 veteran 于 2018-11-9 21:31 编辑

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.27822e8d3EIEro&id=42234137745&_u=7epto98d5ca
  ！！！   8位的   供电：3.3V ；非触摸 ！！！
2018-11-7 22:40:47 回复
veteran 楼主     数字梦想家 2018-11-7 22:42:41
本帖最后由 veteran 于 2018-11-7 22:50 编辑



登录/注册后可看大图


【8位的   供电：3.3V】
2018-11-7 22:42:41 回复
veteran 楼主     数字梦想家 2018-11-7 22:51:58
本帖最后由 veteran 于 2018-11-9 08:53 编辑
lqzhang03 发表于 2018-11-7 19:02
谢谢，已下载，再问一句，3.5大屏是哪家买的？名称、驱动芯片？谢了。

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.27822e8d3EIEro&id=42234137745&_u=7epto98d5ca
  ！！！   8位的   供电：3.3V  ，非触摸！！！
2018-11-7 22:51:58 回复
lqzhang03 数字探长 2018-11-8 07:20:19
veteran 发表于 2018-11-7 22:51
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.27822e8d3EIEro&id=42234137745&_u=7epto98d5ca
  ！ ...

太感谢了，买LCD，接着鼓捣。
2018-11-8 07:20:19 回复
veteran 楼主     数字梦想家 2018-11-11 20:37:04
3.5寸屏升级工具： 最新3.5寸屏傻瓜刷机包.rar (213.27 KB, 下载次数: 86)
2018-11-11 20:37:04 回复
lqzhang03 数字探长 2018-11-12 07:31:04
veteran 发表于 2018-11-11 20:37
3.5寸屏升级工具：

下载了，谢谢。
2018-11-12 07:31:04 回复
veteran 楼主     数字梦想家 2018-11-23 11:38:52
本帖最后由 veteran 于 2018-11-25 01:34 编辑

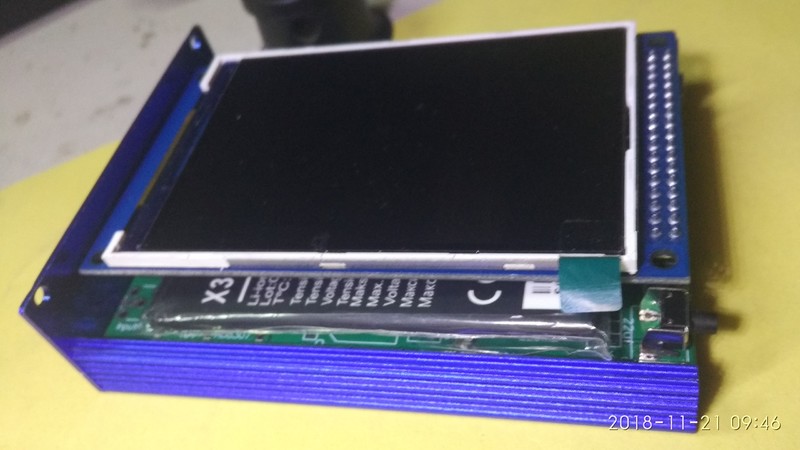

改成交直流两用 更加方便 锂电哦

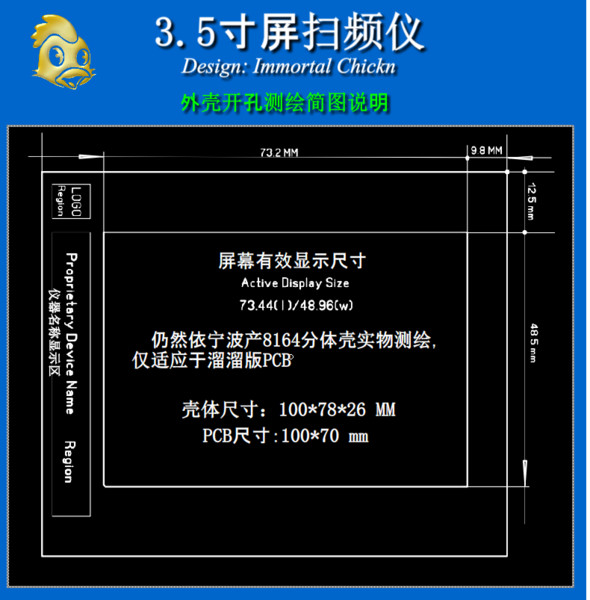

开孔尺寸测绘图
谁说装......

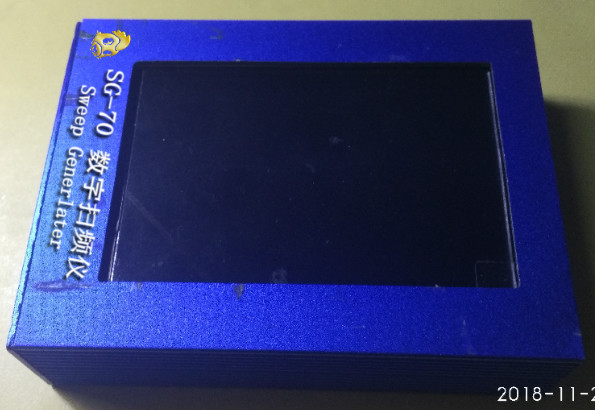

漂亮吧 。齐活
