刚刚完工的稳压电源

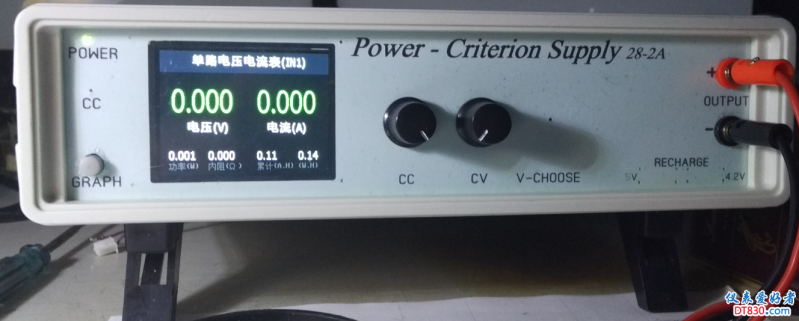

整体效果：自己感觉还不错。
输出：28V；2A；恒压；恒流；基准电压；充电等
（还有部分功能没完工，但不影响使...（用layout60软件设计的面板无法打出汉字，无奈。）

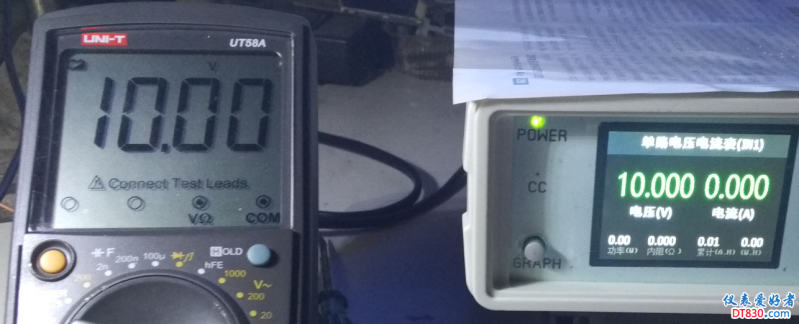

10V电压比对：

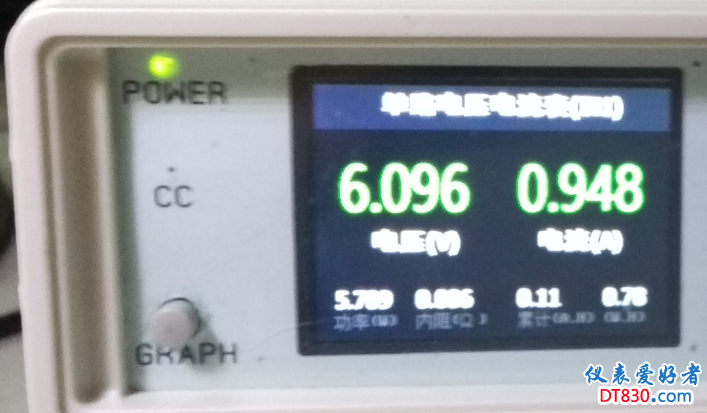

恒压状态 ：

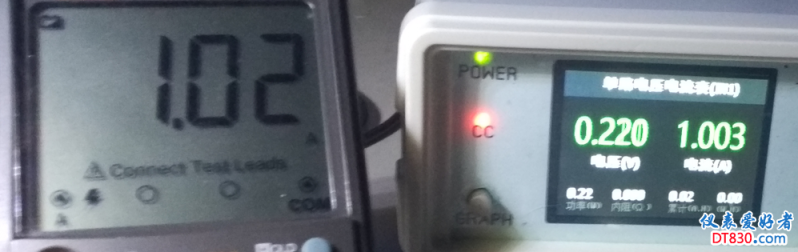

1A恒流：

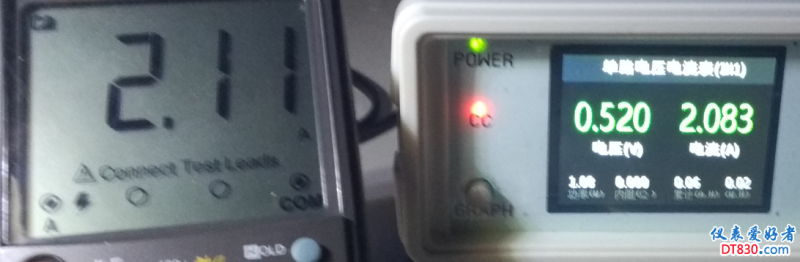

2A恒流

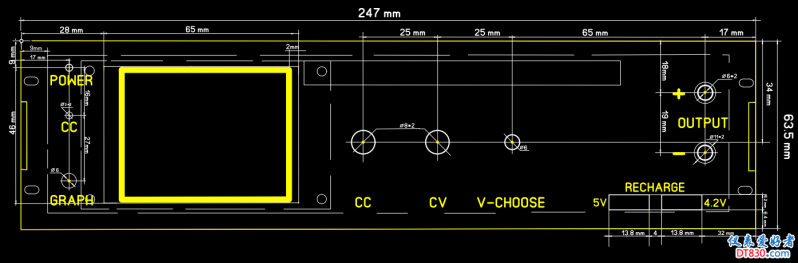

前脸布局机械加工图

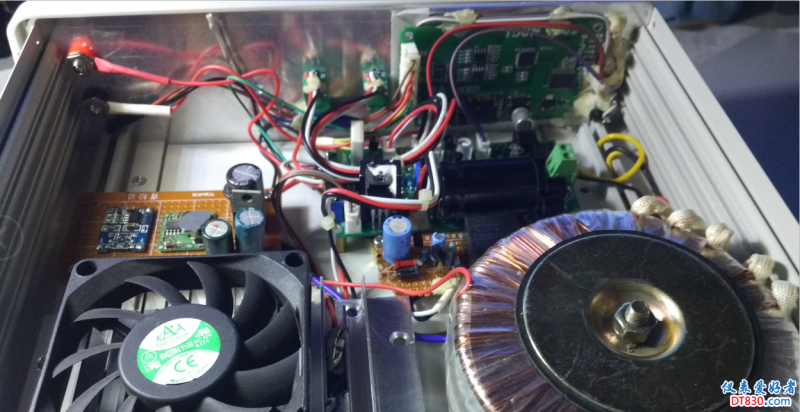

内部布线有点乱

是自己做的吗，这么漂亮，看看里面做工怎么样。

让大家看看内部图，分享一下制作过程与方法

第二个图把我吓到了，后面的0我联系到了第一路上，看成  10.0000000  v了。

勇闯沙滩 发表于 2018-6-15 06:21
是自己做的吗，这么漂亮，看看里面做工怎么样。

是自己做的！内部布线有点乱。

43545 发表于 2018-6-15 06:25
让大家看看内部图，分享一下制作过程与方法

   电源制作其实很简单（安装调试不再赘述）！但，当你选好电路或套件后还要根据电路分析和自己的动手能力适当加装一些辅助和完善电路的功能。（如：当调整管达到什么温度时启动降温风扇；以及降低调整管功耗的切换电路；等）关键的我认为还是外壳选用和加工。外观就看想象和动手能力了。

手艺不错。

全买成品组装的吗？还是部分？

光速飞行 发表于 2018-6-15 09:31
全买成品组装的吗？还是部分？

呵呵，要说全是买的也对！没有一样东西自己能做出来。你说对吧 ？
应该说都是咱们爱好者以及厂家共同的。只不过我把他组装在一起。
线路板自己画的，焊的，附加电路用洞洞板安装的，变压器用旧的自己绕的，前脸开孔用电钻，板锉加工的，
唯一下工夫的就是前脸设计测绘。（几十年搞仪器仪表效验，外观见的多了，参考其他仪表外观设计很容易些）
机壳，表头，风扇，散热片都是*宝买的。
电路元器件到没几个钱，外壳 表头就花去我百元RMB心痛呀！。
不过很满意自己的组装作品。谢谢

看到了3RS33模块，是双路隔离的吗？

veteran 发表于 2018-6-15 10:13
呵呵，要说全是买的也对！没有一样东西自己能做出来。你说对吧 ？
应该说都是咱们爱好者以及厂家共同的。 ...

个人当然没有能力去做所有的事情，社会本 身就是分工的，只能做力所能及的这部份，钱买就是买分工的部份。

变压器绕的很好啦，CAD画的很标准，大板锉手工比技师。面板那么些圆孔做什么，通风？ 开关还是换个带法兰盘的顺眼。
自己做不只是有成就感和乐趣，从中可以领会很多东西，那是用钱买不到的。
共同那是一定的，谁也不会先炼铝做机壳，化铁、铜做变压器吧？哪吃饭前是不是还得先种地啦......

xo304 发表于 2018-6-15 13:00
看到了3RS33模块，是双路隔离的吗？

3RS33是用作5V手机充电用

wgsd 发表于 2018-6-15 14:35
变压器绕的很好啦，CAD画的很标准，大板锉手工比技师。面板那么些圆孔做什么，通风？ 开关还是换个带法兰盘 ...

很赞成朋友的说法！

   面板上的圆孔有些是固定表头的，有些是放LED的，还有就是固定面板的椭圆孔，右下角的长方孔则是USB接口用。开关选择在后盖上。这是张“机械”加工图，放法兰盘似乎不伦不类吧。见谅。职称我可比技师高两格哦。

veteran 发表于 2018-6-15 15:07
很赞成朋友的说法！

   面板上的圆孔有些是固定表头的，有些是放LED的，还有就是固定面板的椭圆孔，右下 ...

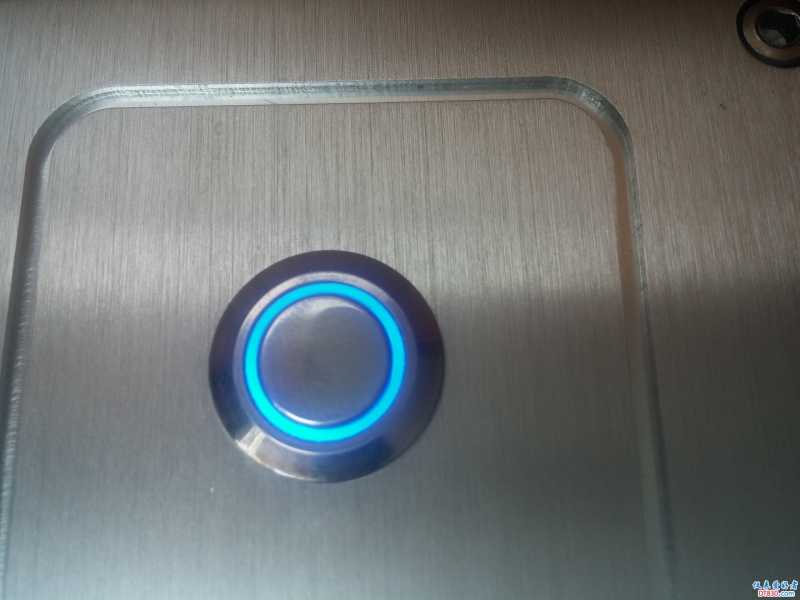

带法兰的开关，可以盖住开关圆孔周边的毛刺和不圆度及加工缺欠，包括开关安装不同心周边的偏心缝。
很多带边的开关都是很漂亮的。

领会错了！见谅！你的法兰开关确实很漂亮！可惜我的电源开关设在后盖上了。

不说别的，外观上自制中算是很漂亮的

非常漂亮，只是照片有点模糊。

表头哪买的？给个链接？

乐人 发表于 2018-6-23 21:09
表头哪买的？给个链接？

https://item.taobao.com/item.htm ... &_u=nepto985e74
