老款胜利VC97更换8MHz晶振

手里有一台购于2009年的VC97，自动量程的，使用方便，但是，也是因为自动量程的原因，测量时要不断自动切换量程，测量速度很慢，严重影响使用体验。后来在网上听说把表内的4MHz晶振更换为8MHz的，可以提高测量速度，遂决定一试。

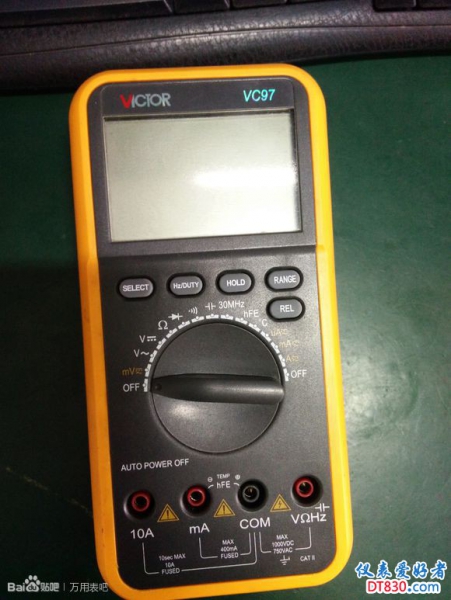

VC97原貌，由于本人使用的比较爱惜，外表还是比较新的。

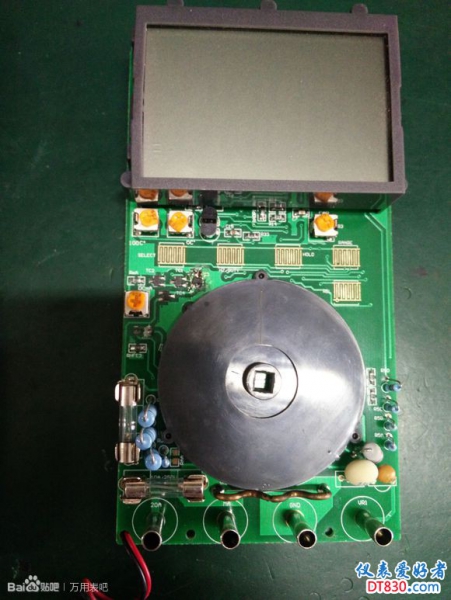

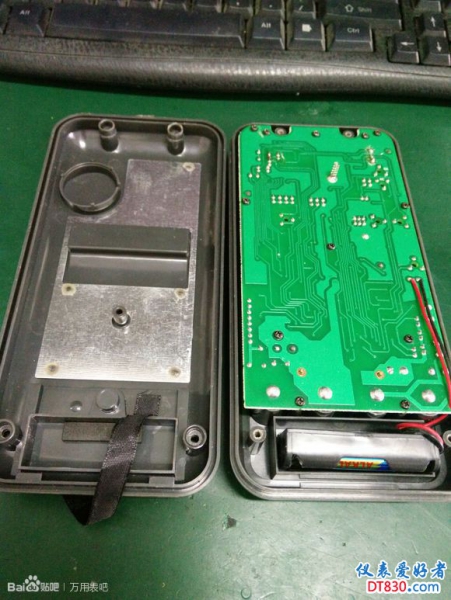

拆开之后的样子

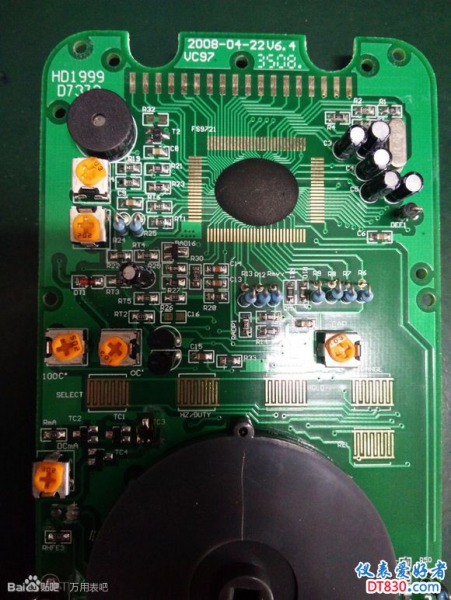

屏幕下面的核心部分，使用的是FS9721芯片，牛屎不怎么圆，差评

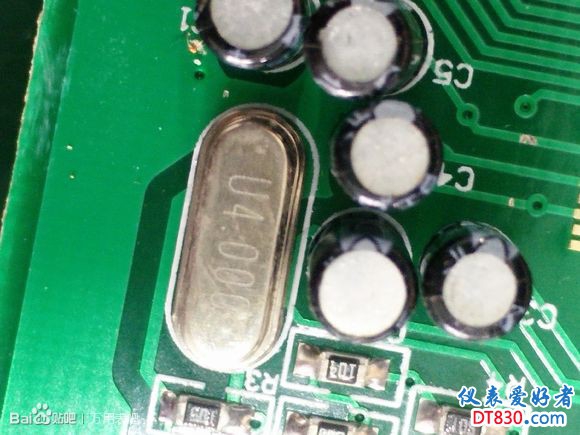

原机自带的4MHz晶振

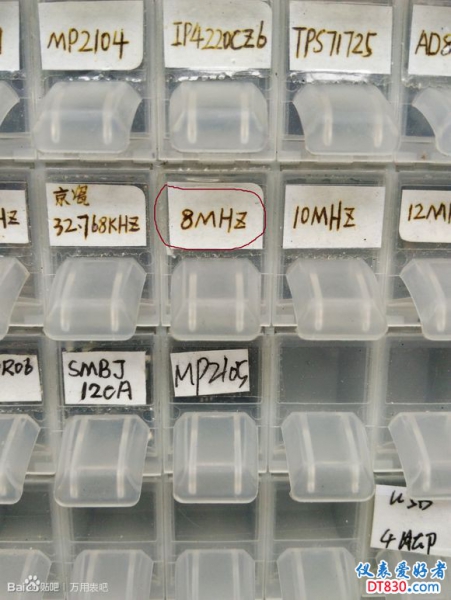

从元件盒里找一个8MHz的晶振出来

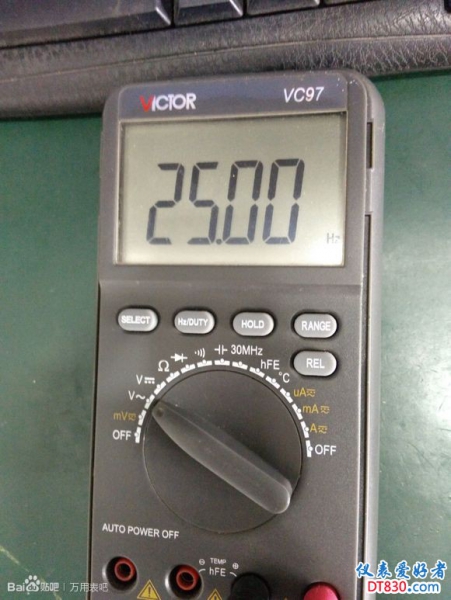

更换晶振以后把表重新安装好，测试一下。首先测量市电，电压正常，频率变成了25Hz，在意料之内。

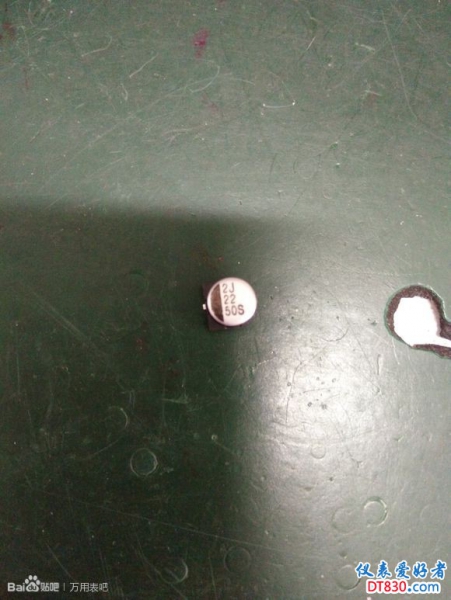

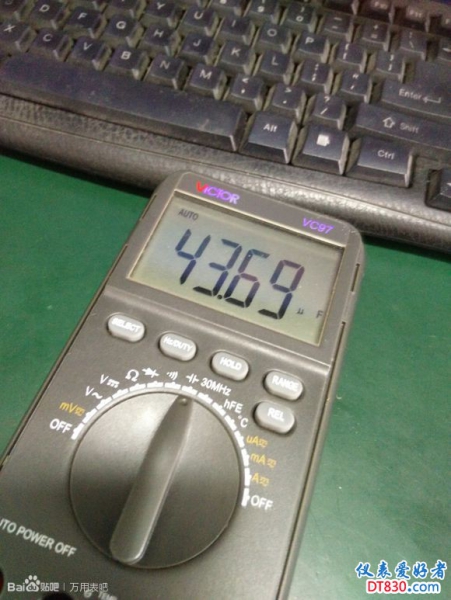

测量标称22UF的电容，实际显示43.69，翻了一倍。也在意料之内

测量电阻正常，没有拍照。速度明显比以前快了，这才是最重要的。

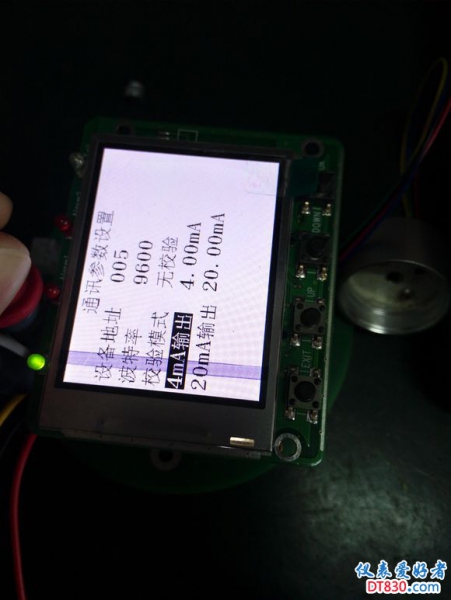

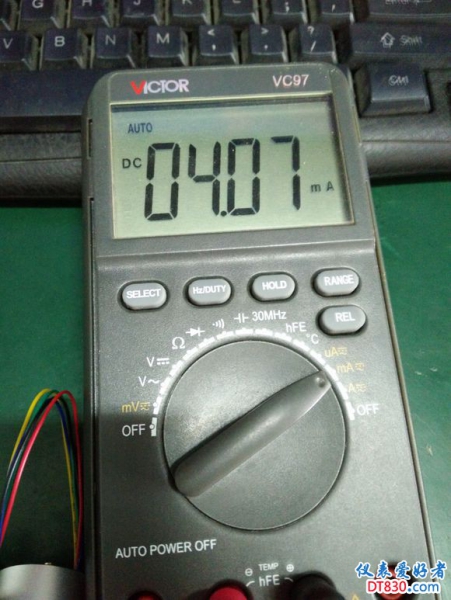

测量4mA，精度还不错

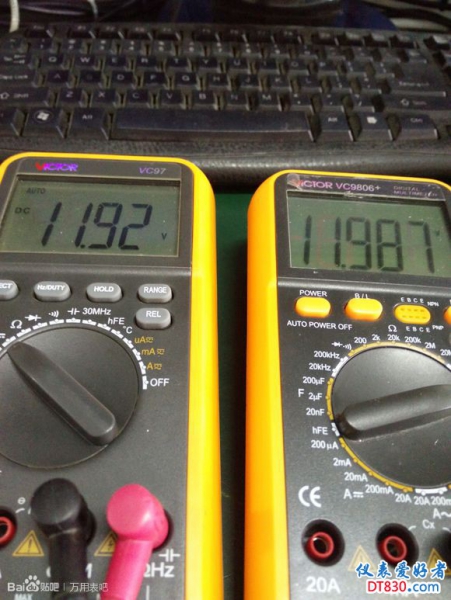

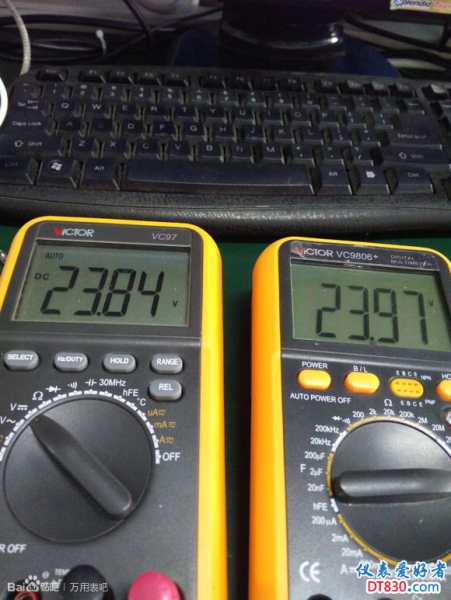

直流电压档，精度也还不错

常用的功能就测这些，总体来说就是速度有很大提高，频率档减半、电容档翻倍。其它受条件限制，没有测试。
对了，还有就是蜂鸣档声音明显比以前小了，之前声音虽然说不上很洪亮，但也算正常，现在声音较小。

如何校准才是关键

亚历山大 发表于 2018-2-26 13:06
如何校准才是关键

换过晶振之后没有校准，只是测量了一下常用功能，部分功能跟4位半的9806对比了一下。目前发现不正常的功能是频率和电容，还有就是蜂鸣器声音。

精度稳定性下降，看看台表，提高精度都是加大采样时间。

wgsd 发表于 2018-2-26 14:42
精度稳定性下降，看看台表，提高精度都是加大采样时间。

先用一段时间观察一下，如果不行的话，再换回4MHz的晶振。

9205万用表可以换吗，要是稳定性和精度下降就不好了。

勇闯沙滩 发表于 2018-2-26 17:05
9205万用表可以换吗，要是稳定性和精度下降就不好了。

我手里没有9205的表，所以不知道。9205的测量速度已经挺快了，没必要换吧。我以前看过9205，里面应该没有晶振吧？
VC97换晶振的目的是提高测量速度，弊端是频率档和电容档不能用了。

eveffort 发表于 2018-2-26 17:10
我手里没有9205的表，所以不知道。9205的测量速度已经挺快了，没必要换吧。我以前看过9205，里面应该没有 ...

见笑了，看来4.5自动表也有弊端，9205的测量速度是挺快的，看见改表的就想折腾。

勇闯沙滩 发表于 2018-2-26 20:14
见笑了，看来4.5自动表也有弊端，9205的测量速度是挺快的，看见改表的就想折腾。 ...

喜欢折腾

谢谢分享探索实践的结果！

jsycwnw 发表于 2018-2-27 09:19
谢谢分享探索实践的结果！

客气了！我也是在网上看到别人改的，然后自己实践了一遍

非常好，精神可嘉。

PHP99 发表于 2018-2-27 20:04
非常好，精神可嘉。

过奖了！
