胜利VC97更换8MHz晶振续集------手动切换

话说上次把VC97的晶振换成了8MHz以后，测量速度明显提升，但是也有几个问题，主要是频率和电容测量不准，频率显示值只有实际的一半，电容是翻倍。这两个问题倒还好，大不了就不用，或者计算一下，最大的问题是蜂鸣档，声音太小了，很难听得到，而蜂鸣档又是我最常用的功能之一，这个肯定是不能接受的。后来，终于想到了一个两全其美的办法。就是增加一个手动开关，可以在8MHz和4MHz之间切换

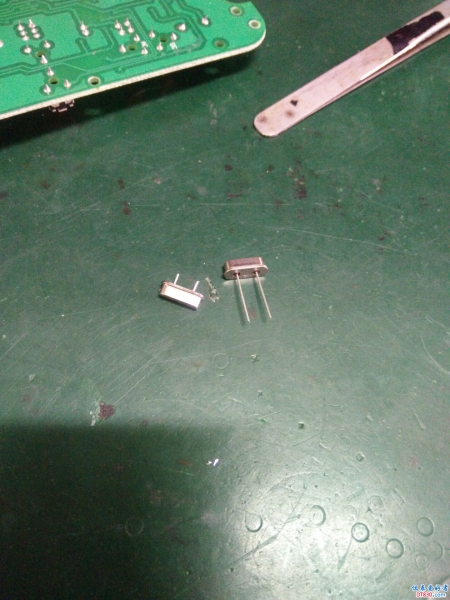

1、拆下之前换上去的8MHz晶振，找出之前拆下的4MHz晶振

为了方便焊接，重新找了一个新的8MHz晶振

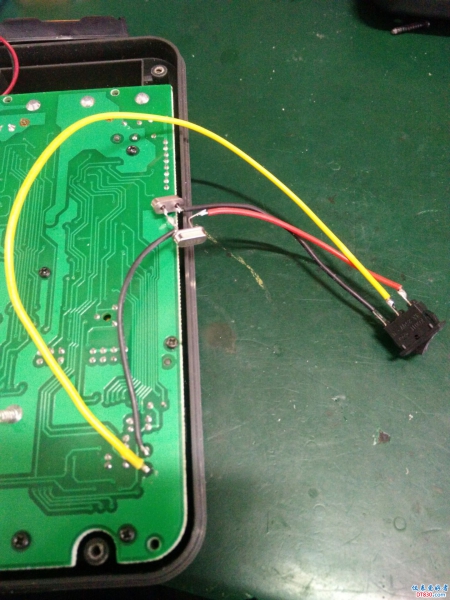

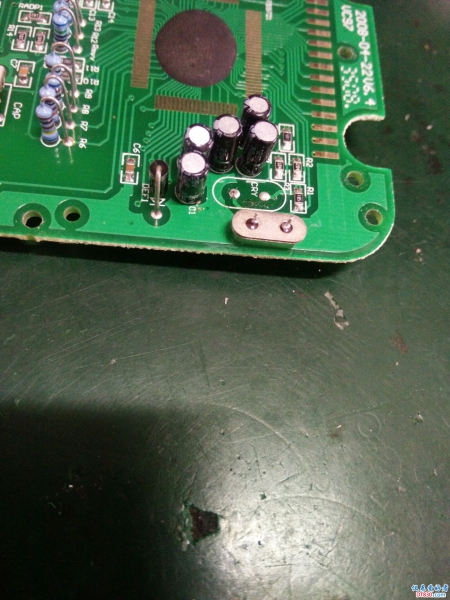

先这样子焊上去测试一下

这个开关打到左边是8MHz晶振，打到右边是4MHz晶振，就是这样切换的

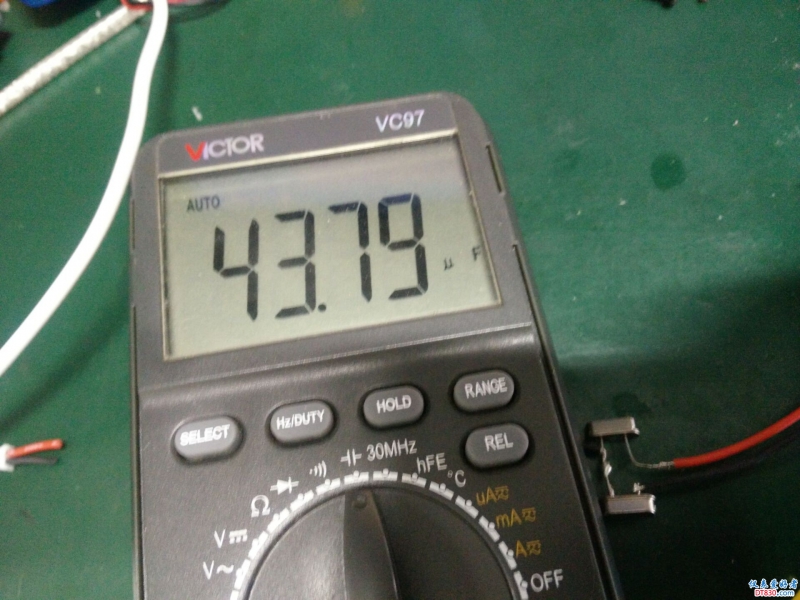

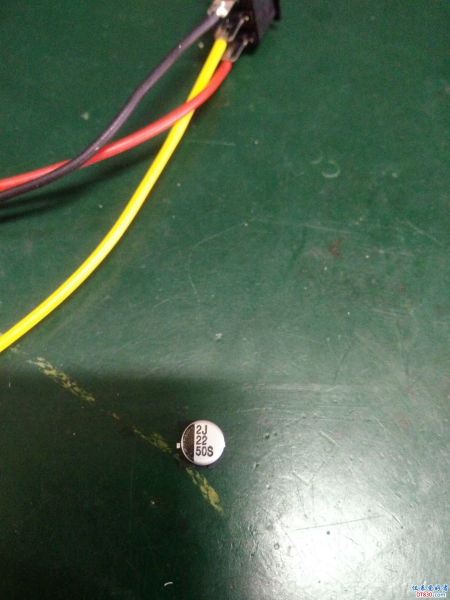

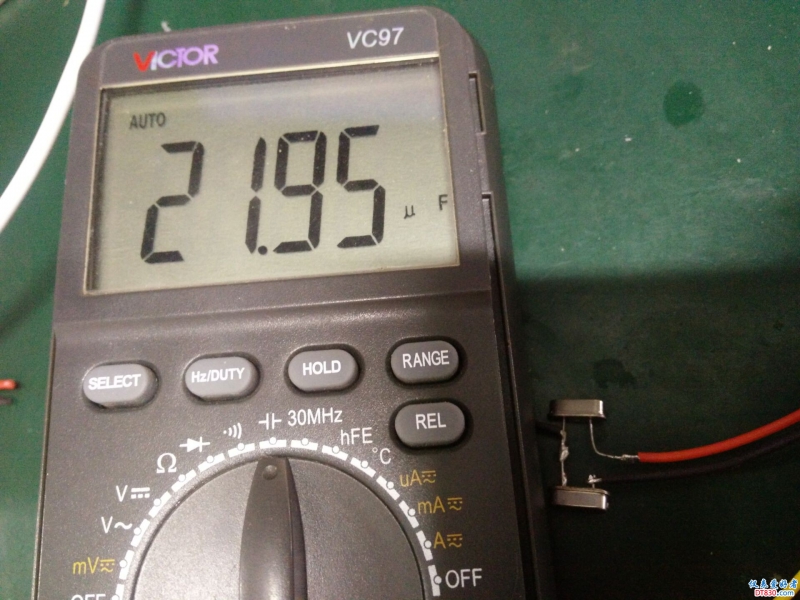

测试一个22uF的电容，分别是22和44，结果正常！

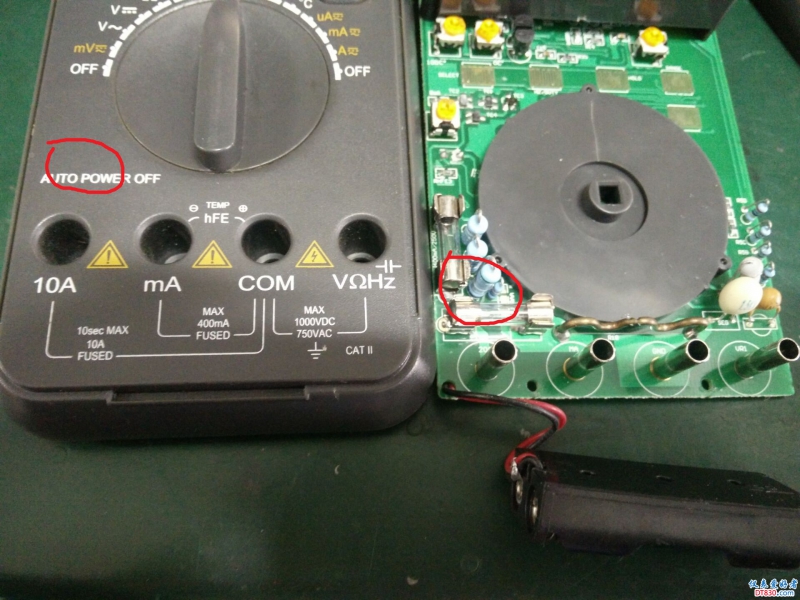

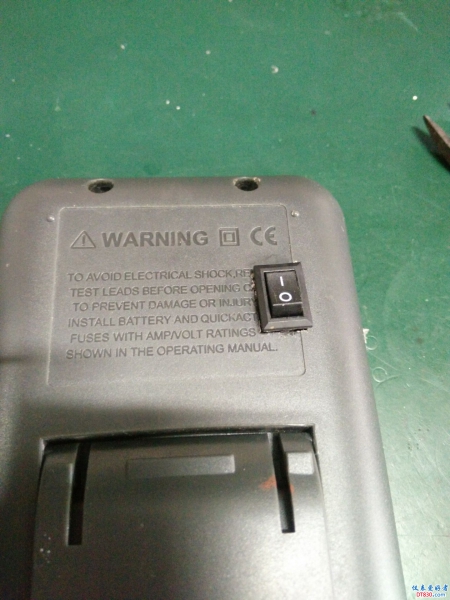

最后就是把开关找个合适的位置安装好，之前本来想安装在这个位置的，可是这个位置下面是保险和竖着的电阻，肯定是不行了

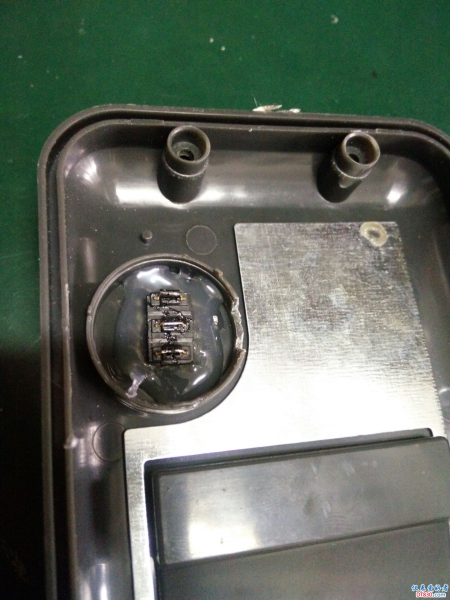

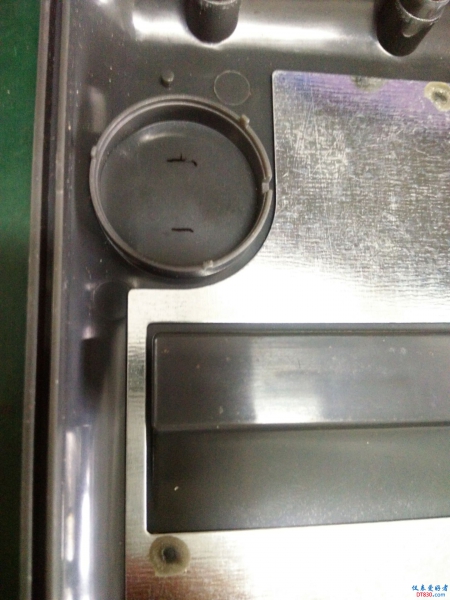

最后没办法，只能安装在背面了，找到了这个位置，划好位置，用烙铁烫出合适大小，用刀修好，把开关装进去，用热熔胶固定。另外，开关的脚太长了，剪短到能焊上线就行了。

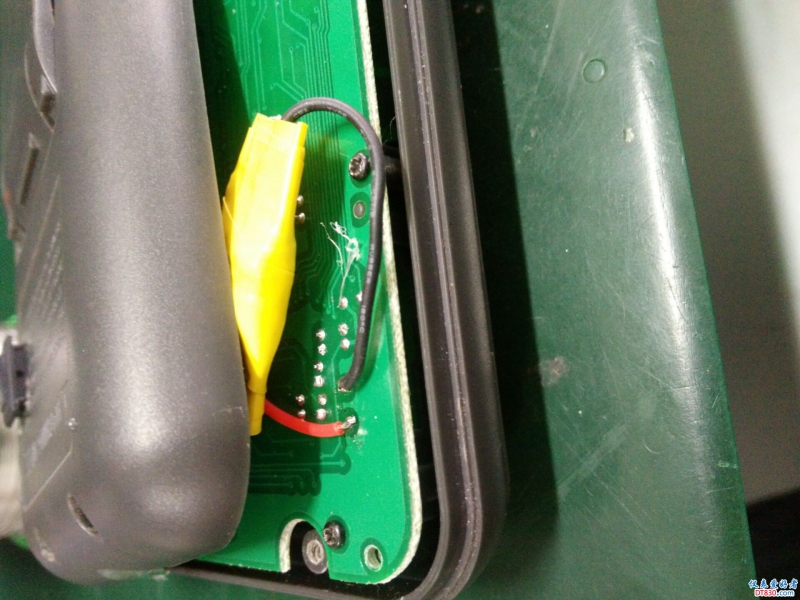

安装好开关之后，背面是这样子的

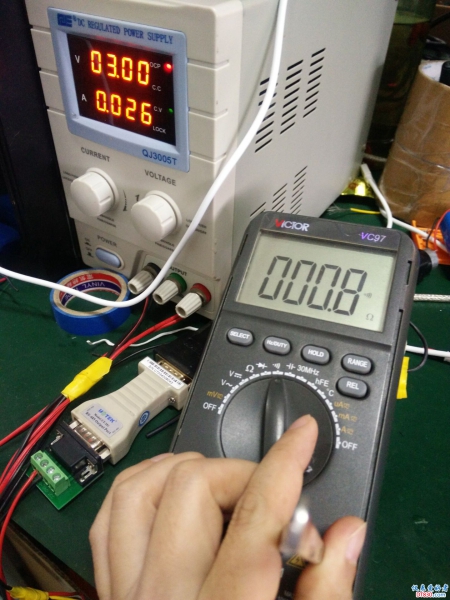

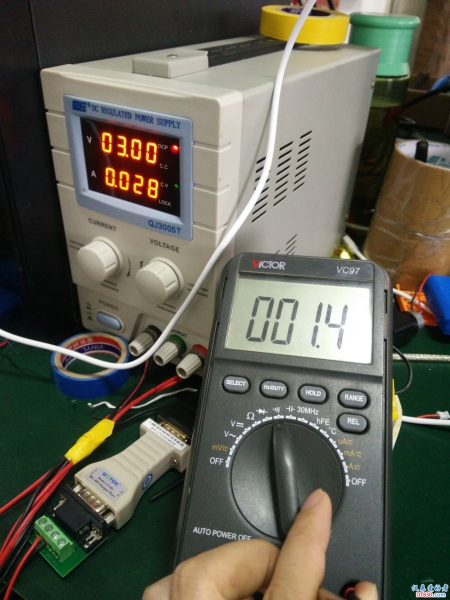

功能已经测试过了，没有问题，之前有坛友关心功耗问题，现在顺便测试一下，蜂鸣档用镊子短接，电流分别是28mA和26mA，基本一致。
不要在意两次的阻值不同，可能是有一次接触不太好，正常情况下，阻值也是一致的。

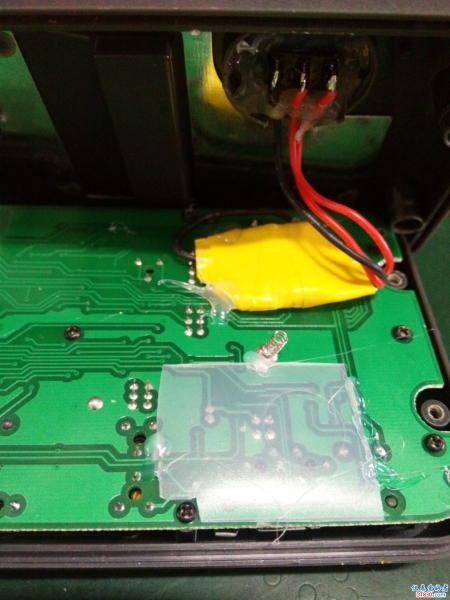

最后就是把表的外壳安装好了，用电胶布把晶振包好，
开关的下面，怕接触到了板子，所以垫了一层胶片，以防万一。
就此大功告成。
