VC9801毫安档修复

*发表于：2018-4-12 13:47:25* 4254 · 发表于：2018-4-12 13:47:25

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

工作用的VC9801，这个表移交给我的时候，毫安档就是坏的，由于公司的产品经常要用毫安档测量，所以，推测可能是有人用了毫安档之后，又拿来测电压，导致保险烧坏。
上次修过一次了，修了之后能测电流了，但是不准。先说一下上次修的过程。

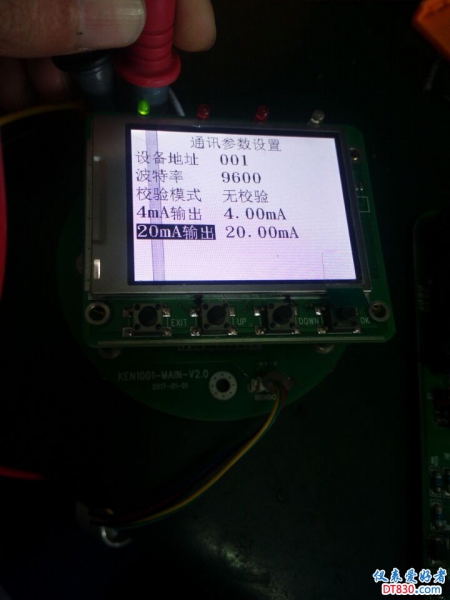

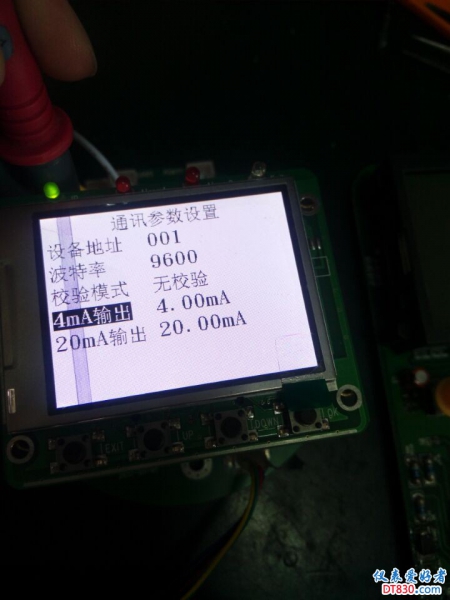

拆开之后，发现毫安档保险管已经被人换过了，换的是1A的保险（原装是2A），公司有现成的1A保险，估计就是信手拈来。保险管是好的，但是还不能测，进一步检查，发现0.9欧和9欧的分压电阻烧坏了，是5环精密金属膜电阻，由于这两个阻值是非标的，没法找到现成的。只能想办法用电阻并联了0.91欧和9.1欧。自认为差别不算大，装上去之后能测电流了，但不准。测4mA显示3.6，测20mA显示14点多。当时以为是电阻差别引起的，由于时间关系，就没有再继续修了。需要使用毫安档的时候就借用别人的9806。
后来有一次跟一位维修大拿聊天的时候，说到这个问题的时候，他说，这个问题应该是TVS管击穿或者漏电导致的，电流被分流了才会显示偏小。想想他说得很有道理，如果是电阻原因的话，应该是显示偏大才对，因为我并联的电阻比原来的大，所以分压值也应该是偏大才对。

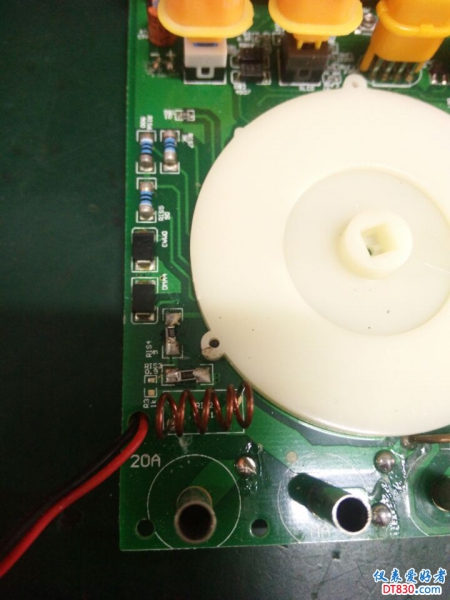

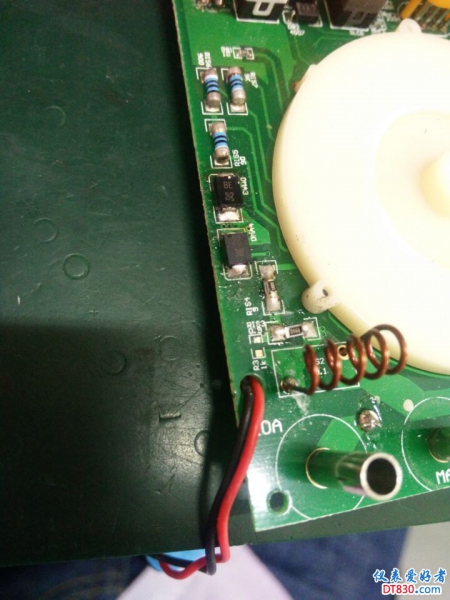

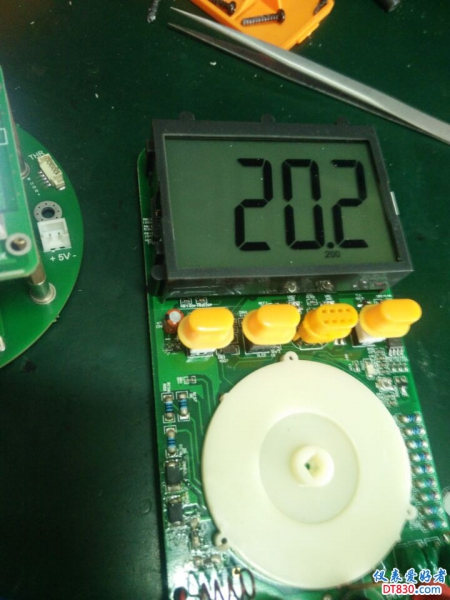

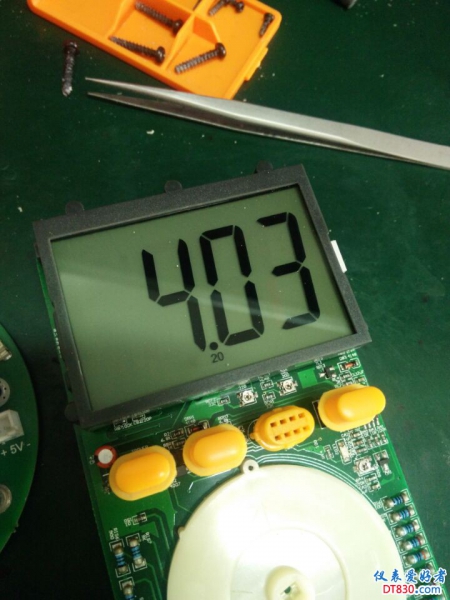

今天有点时间，再次拆开看一下，TVS管确实漏电了。拆掉之后测量就正常了。
