看到坛友把胜利的表改晶振的帖子发出来，我也发一个

发表于：2018-2-28 19:07:55 8204
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
其实，我改晶振很早就改过。9721芯片的福禄克17/15板子改过，咱们的219我也试过。关于精度，我发几个图看看。219在二月三号收到货就试了试电压基准，并拍照。然后改了一下晶振看看，当时没拍照，今天有帖子问我，我也就再测一下，看看。电容，频率因为改后读数两倍率的变化，就不再讨论。只说电压，看看精度降低了多少。
能通过截屏看到我拍照时间。

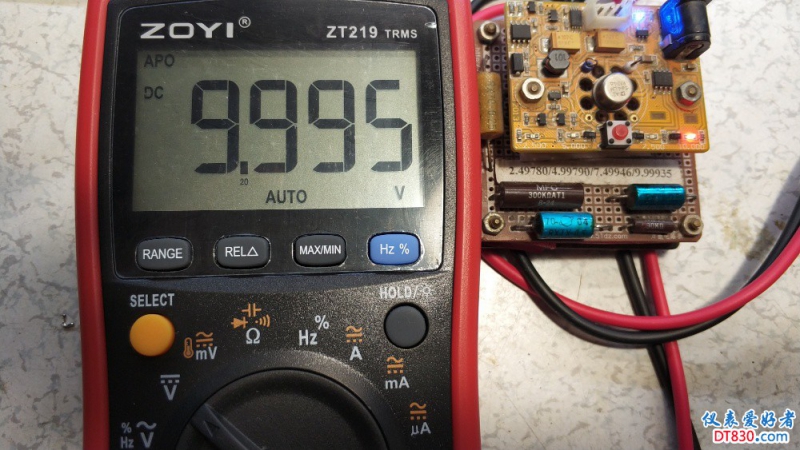

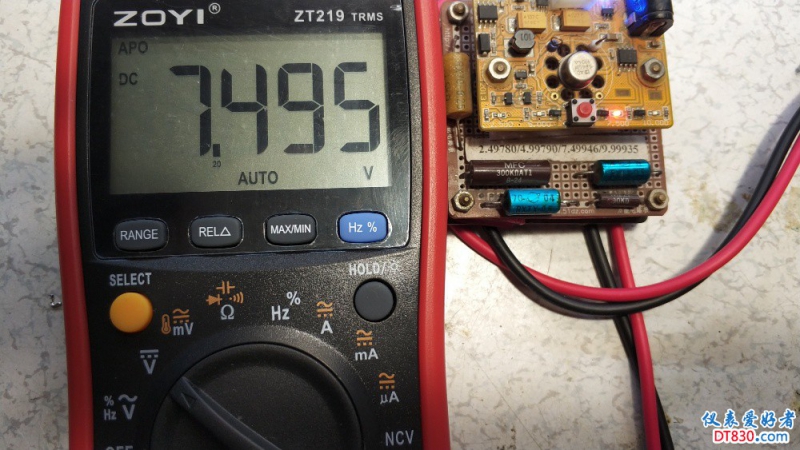

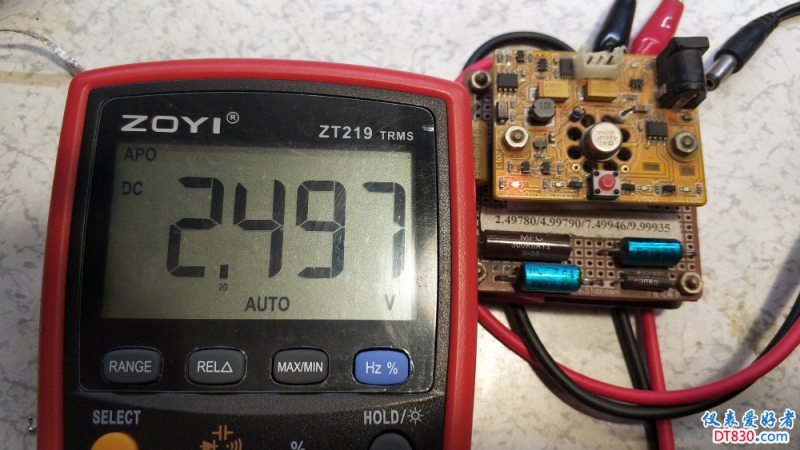

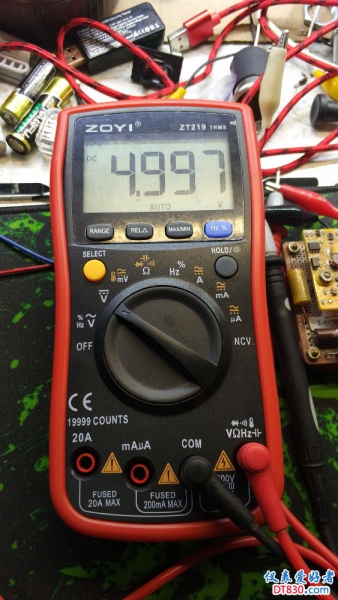

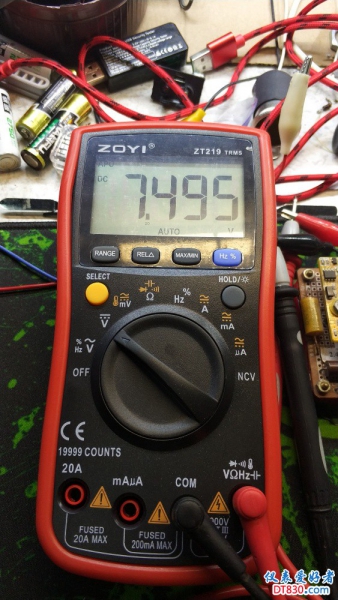

以下四图是今天的照片

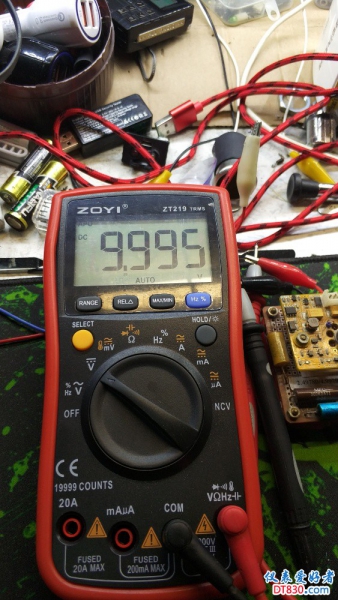

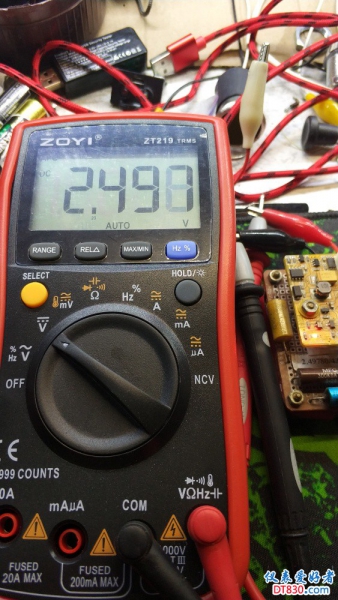

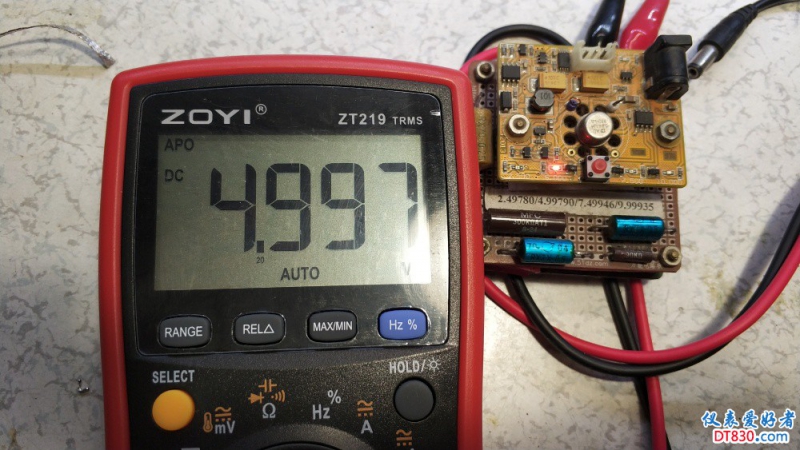

以下四图是2.3的

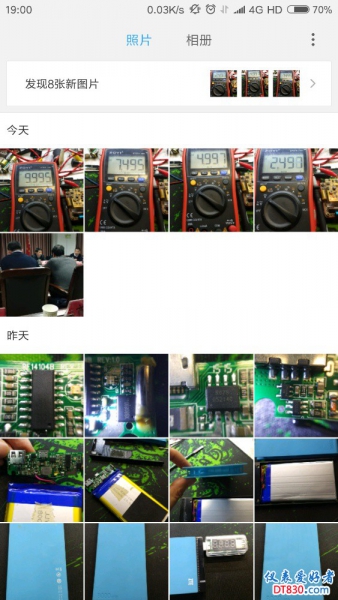

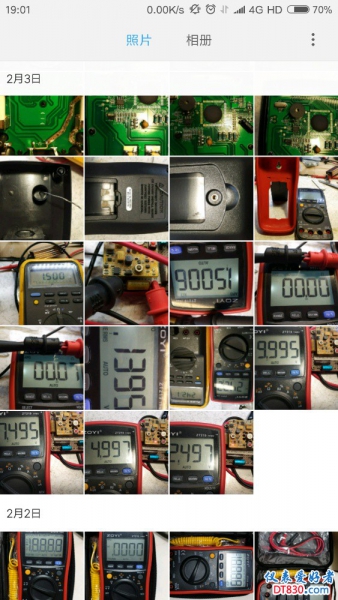

以下两图是我手机截屏
这发现8张新照片是通过图片编辑器缩小图片，达到发帖标准的。刚做好，图片查看器会显示。













收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

5448 楼主     数字大师 2018-2-28 19:16:31

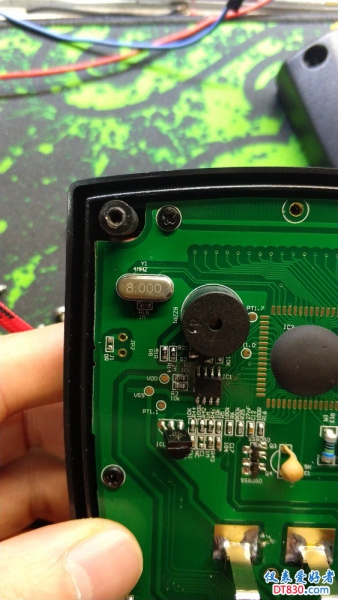

拆开看看吧 IMG_20180228_191408.jpg
等几分钟再发福禄克的图
2018-2-28 19:16:31 回复
5448 楼主     数字大师 2018-2-28 19:48:15

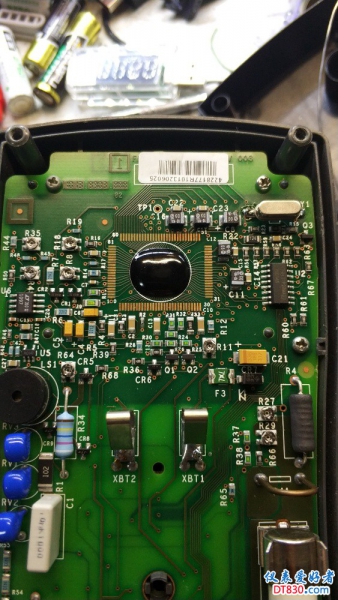

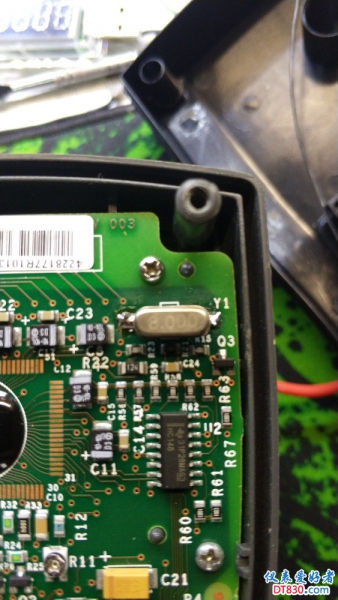

福禄克的图来了

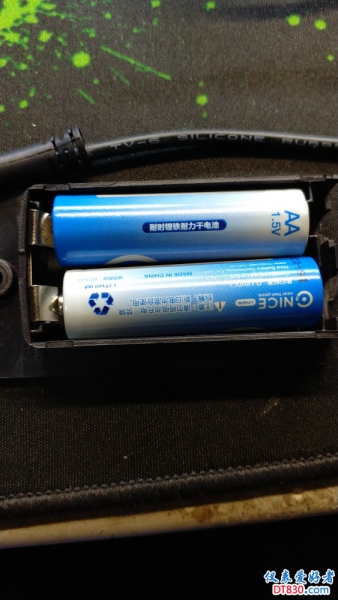

219更换锂铁电池，长期不关机，防止漏液毁机


2018-2-28 19:48:15 回复
散淡021 数字大神 2018-2-28 21:15:30
本帖最后由 散淡021 于 2018-2-28 21:18 编辑

谢谢分享

应该速度会快点（原电压速度尚可，电阻档尤其199.99欧档尾数稳定特慢）精度应该不变吧？

另外19.999mv档尾数不知是啥情况？
2018-2-28 21:15:30 回复
5448 楼主     数字大师 2018-2-28 21:26:26
散淡021 发表于 2018-2-28 21:15
谢谢分享

应该速度会快点（原电压速度尚可，电阻档尤其199.99欧档尾数稳定特慢）精度应该不变吧？

貌似没用过毫伏档…电阻档对于200以下电阻，我都是用四线法测，不会用炮灰表去做
2018-2-28 21:26:26 回复
糊涂周 数字精灵 2018-2-28 22:35:44
芯片本身是支持8m的，估计稳定性，耗电会有影响。不会作为出厂方案。但手持表提速是很爽的，误差变大一些个人使用也是可以接受的。版主向李总咨询下晶振选择的数据位，我们就可以自己玩了了。
2018-2-28 22:35:44 回复

点评

散淡021
这个ZT自己可能也不知道。
2018-3-1 09:07
光速飞行 数字大神 2018-2-28 22:50:39
本帖最后由 光速飞行 于 2018-2-28 23:06 编辑

表改晶振，如果是用来工作的表，我建议不要改，用来玩的表就可以随便改，因为单片机的整个系统就是用晶振频率作为时钟的，编程的时候各个时钟频率已经计算好也就固定了，如果要改晶振的话，所有原来的原程序得全部改写才行，否则没意义。
2018-2-28 22:50:39 回复
wgsd 数字大神 2018-2-28 23:44:17
光速飞行 发表于 2018-2-28 22:50
表改晶振，如果是用来工作的表，我建议不要改，用来玩的表就可以随便改，因为单片机的整个系统就是用晶振频 ...

对的!正确!
2018-2-28 23:44:17 回复
PHP99 数字斗士 2018-3-1 00:19:40
先给各位试试，看看改后，有啥现象。我觉得可以试试。 想好了，再换回原设计晶体。

我想起了CPU的超频时代。类似哦。
2018-3-1 00:19:40 回复
光速飞行 数字大神 2018-3-1 00:58:54
PHP99 发表于 2018-3-1 00:19
先给各位试试，看看改后，有啥现象。我觉得可以试试。 想好了，再换回原设计晶体。

我想起了CPU的超频时代 ...

像平时上网的电脑是可以的和玩游戏的电脑也是可以的，但是用如工业测量用的电脑是不可以的，像万用表，电子称，有计量工功能的电脑是不能超频的，否则后果不好想像。
2018-3-1 00:58:54 回复
勇闯沙滩 数字大神 2018-3-1 08:22:08
坐等大家的成果，根据情况改还是不改。
2018-3-1 08:22:08 回复
5448 楼主     数字大师 2018-3-1 10:18:27
光速飞行 发表于 2018-3-1 00:58
像平时上网的电脑是可以的和玩游戏的电脑也是可以的，但是用如工业测量用的电脑是不可以的，像万用表，电 ...

福禄克112，177，87还有老版的25，都没有实验，但是15/17B都没有问题，电容和频率测量读数会有倍率的关系，电压电阻还有电流都没有问题。不是你说的那么神秘，坛友要是造核武器的话，算我没说
2018-3-1 10:18:27 回复
光速飞行 数字大神 2018-3-1 10:26:00
5448 发表于 2018-3-1 10:18
福禄克112，177，87还有老版的25，都没有实验，但是15/17B都没有问题，电容和频率测量读数会有倍率的关系 ...

这个没什么神秘的，就是单片机的基本原理，不在原理基础上去玩，真的没有什么玩头。
2018-3-1 10:26:00 回复
散淡021 数字大神 2018-3-1 10:28:04
5448 发表于 2018-3-1 10:18
福禄克112，177，87还有老版的25，都没有实验，但是15/17B都没有问题，电容和频率测量读数会有倍率的关系 ...

0660  的说明书说支持8M的

频率裆倍率应该在校准里可调的，
只是大家现在还不知道调那里（ZT也不知道，芯片厂家或表主板生产厂家我们业联系不到）
2018-3-1 10:28:04 回复
光速飞行 数字大神 2018-3-1 10:40:59
本帖最后由 光速飞行 于 2018-3-1 10:42 编辑
散淡021 发表于 2018-3-1 10:28
0660  的说明书说支持8M的

频率裆倍率应该在校准里可调的，

就算芯片支持8M，但编程设计人员不是用8M来编程就不可能准确，也有可能是在编程中用过了8M方案，用后不准或者不稳定而放弃。
2018-3-1 10:40:59 回复
wgsd 数字大神 2018-3-1 11:46:53
光速飞行网友说的对（不要浪费时间了）。晶振就是处理器的心脏（时钟），处理器是以晶振的时钟为节奏工作的，指挥处理器的程序是按照已选定的时钟编排的，你不改原程序是不会有任何结果的。
就像一杆秤，本来是1斤的砣，你非要配个7两的砣，那出来的结果只能再乘0.7。不然你就得按这个砣从新给秤定标。（从新编程）
2018-3-1 11:46:53 回复
散淡021 数字大神 2018-3-1 20:53:06
光速飞行 发表于 2018-3-1 10:40
就算芯片支持8M，但编程设计人员不是用8M来编程就不可能准确，也有可能是在编程中用过了8M方案，用后不准 ...

这芯片是可以8M，
厂家肯定试过后，综合后才定4M的。几家厂家都用4M。（8M应该速度会快点，当然可能耗电大点尾数稳定也会更慢点）

219应该是0660方案中用到极限（4位半）， 现在实际感觉还是102、139的3位半最爽快
2018-3-1 20:53:06 回复
光速飞行 数字大神 2018-3-1 22:29:59
散淡021 发表于 2018-3-1 20:53
这芯片是可以8M，
厂家肯定试过后，综合后才定4M的。几家厂家都用4M。（8M应该速度会快点，当然可能耗电 ...

实际应用当然是三位半快，四位半快的都是天价。
2018-3-1 22:29:59 回复
