改背光实测

发表于：2018-6-15 00:06:45 6112
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-X

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

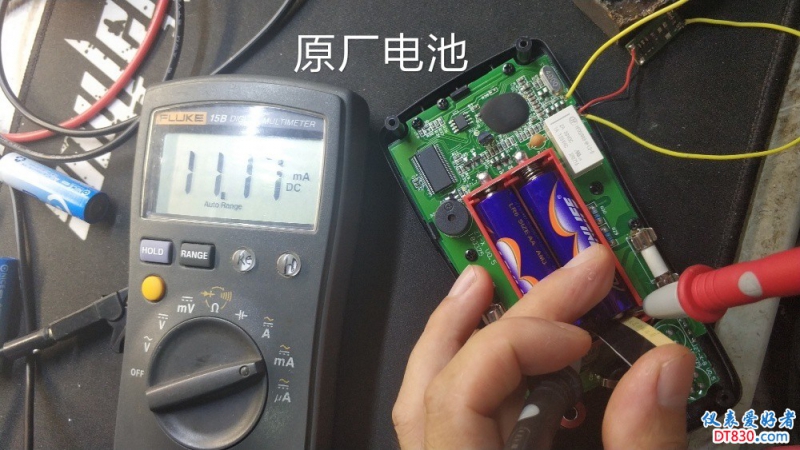

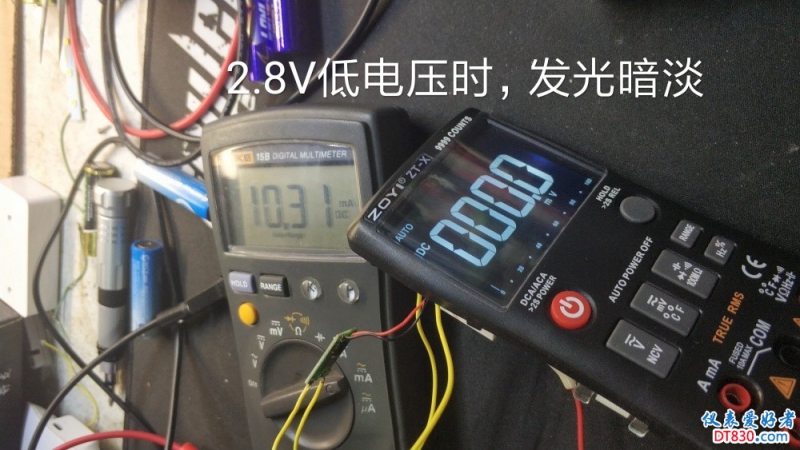

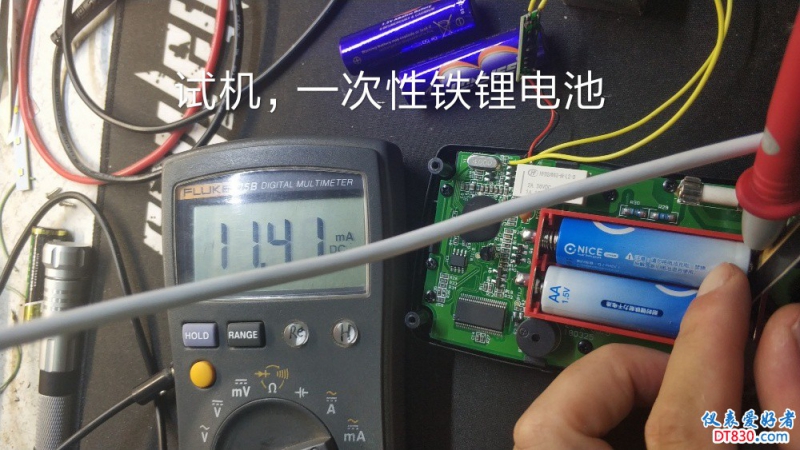

今天下午表到手了，晚上实验了一下。整机电流在11毫安左右的情况下，液晶显示在室内使用正常，去室外的话，换个表吧。

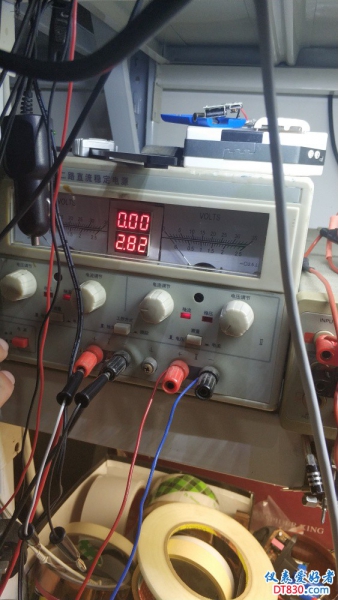

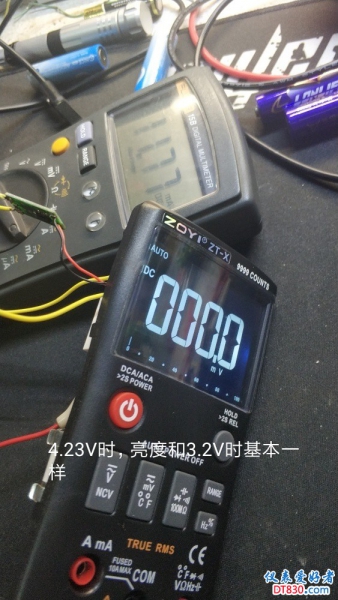

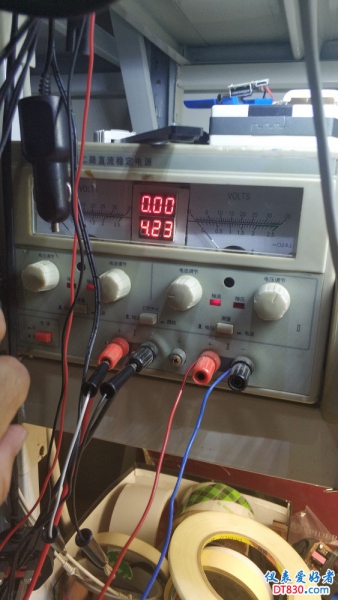

另外，重大利好消息，我实验了一下耐压，4.23V，能正常测量，整机电流没明显加大。可以直接14500锂电池加占位桶了。 IMG_20180615_000324.jpg










#改装#万用表
收藏
送赞
分享

相关帖子

评分

参与人数 2 +3 金钱 +3 收起 理由
官修 + 3 赞一个!
jsycwnw + 3 赞一个!

查看全部评分总评分 :  +3 金钱 +3

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

散淡021 数字大神 2018-6-15 06:02:31
本帖最后由 散淡021 于 2018-6-15 06:12 编辑

谢谢分享！

2018-6-15 06:02:31 回复
勇闯沙滩 数字大神 2018-6-15 06:30:50
迟来的重大利好消息，不知道219也用一个14500行不行。
2018-6-15 06:30:50 回复
jsycwnw 数字大师 2018-6-15 07:17:33
谢谢分享！
2018-6-15 07:17:33 回复
zhengdali 数字奇才 2018-6-15 11:50:59
这个表室外显示真的不怎么行
2018-6-15 11:50:59 回复
5448 楼主     数字大师 2018-6-15 13:17:13
zhengdali 发表于 2018-6-15 11:50
这个表室外显示真的不怎么行

我室外用不着…
2018-6-15 13:17:13 回复
老李爱维修 数字梦想家 2018-6-16 09:47:33
这个原来预留成可上18650电池才好了，里面内置稳压。容量大，待机长
2018-6-16 09:47:33 回复
狮子王 数字梦想家 2018-6-16 10:02:58

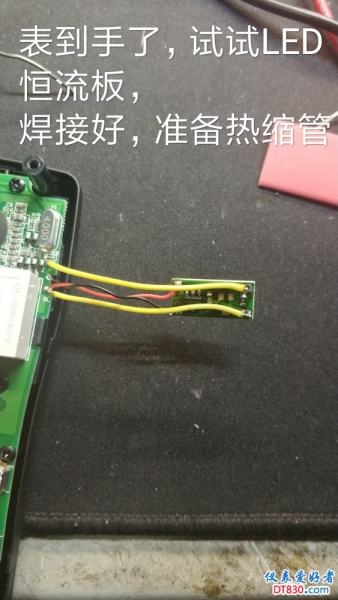

ZTX背光改恒流非常必要，感谢楼主分享，恒流板链接能给个吗？
2018-6-16 10:02:58 回复
长乐 数字奇才 2018-6-18 22:41:48
锂电现在这么成熟，为嘛万用表不设计成锂电供电呢？
2018-6-18 22:41:48 回复
光速飞行 数字大神 2018-6-18 22:45:30
长乐 发表于 2018-6-18 22:41
锂电现在这么成熟，为嘛万用表不设计成锂电供电呢？

你看看锂电，和普通电池的价格就知道。
2018-6-18 22:45:30 回复
官修 数字探长 2018-6-19 20:06:32
继电器太大了吧………
2018-6-19 20:06:32 回复
limao1025 数字斗士 2019-11-3 22:04:58
改这个，耐用吗，我也想改改！
2019-11-3 22:04:58 回复
