准备改ZT-X背光

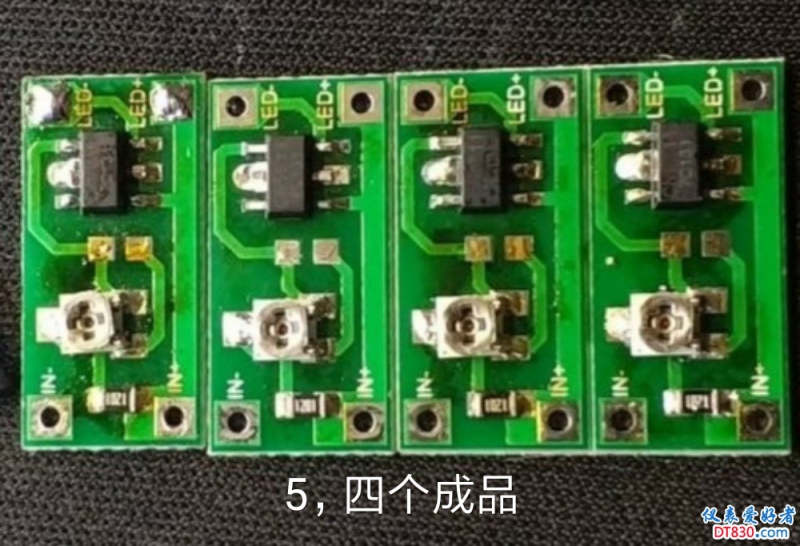

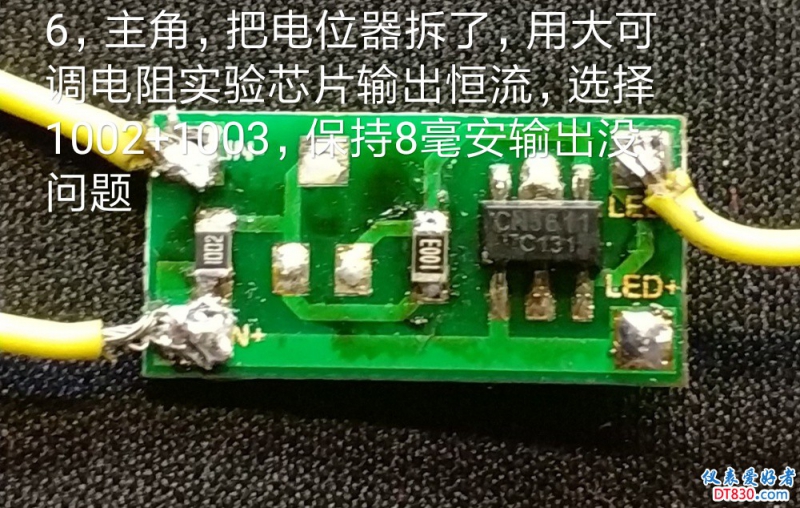

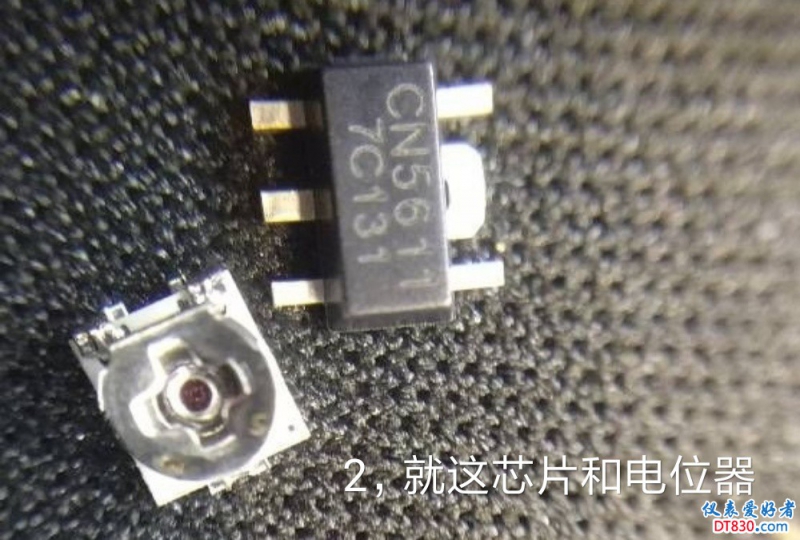

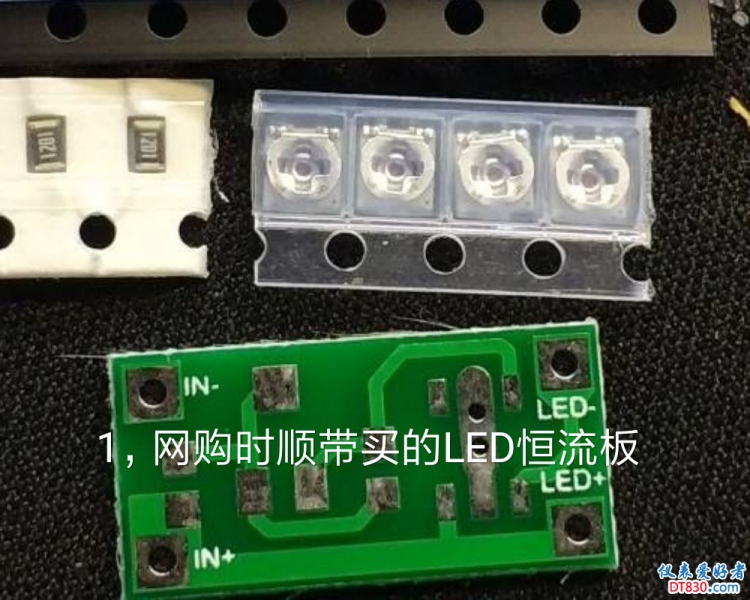

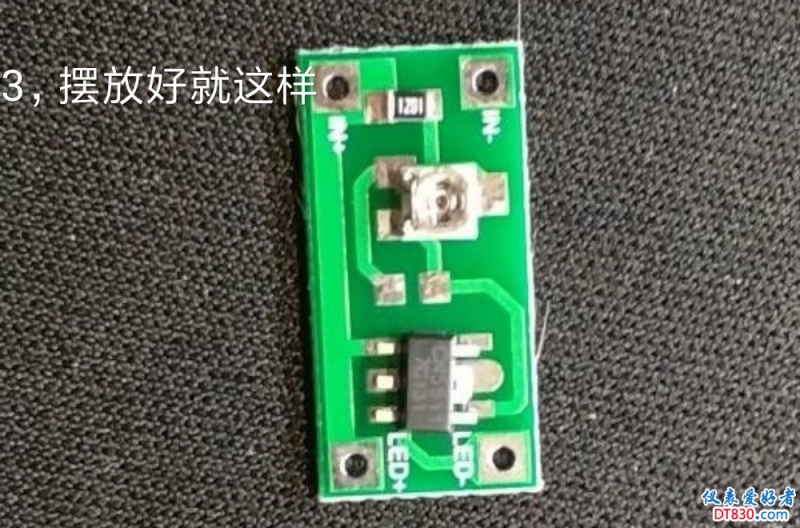

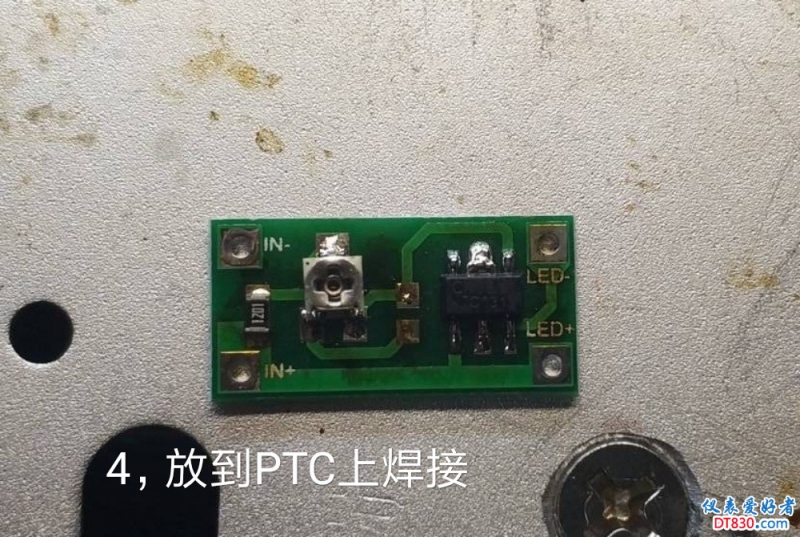

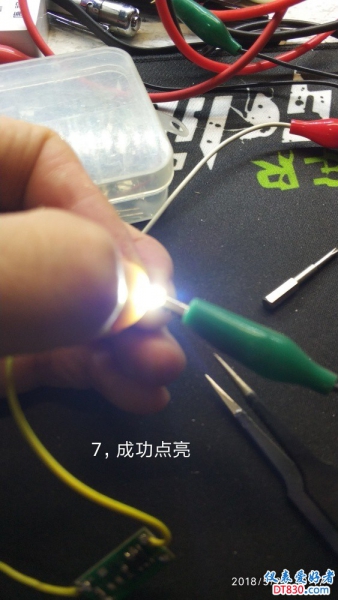

X表我还没到手，但是背光板改造计划已经完成了。万事俱备，只差一表。图序反了，从下往上看

啊，肿么还没到手啊。。。

谢谢分享

１、这个恒流板ＴＢ上有买吗？
２、调到８ｍＡ输出时，这板输入总电流？
如果合适，解决我那反色屏的不爽（亮度不恒定）

版主你的表也返厂了？

散淡021 发表于 2018-6-10 13:58
谢谢分享

１、这个恒流板ＴＢ上有买吗？

板子淘宝有售。输入电流我明天拍照

5448 发表于 2018-6-10 14:03
板子淘宝有售。输入电流我明天拍照

我是第一个返厂的，不是质量问题，应该是我读２４Ｃ０８时，给读坏数据了。

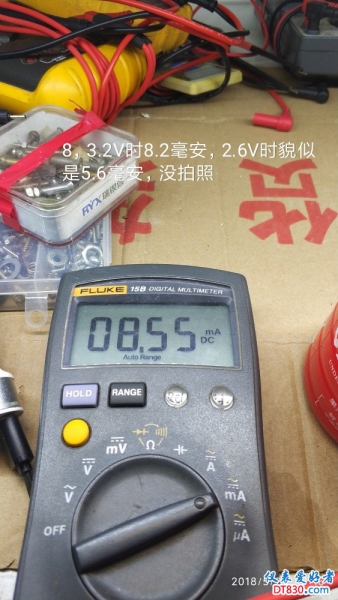

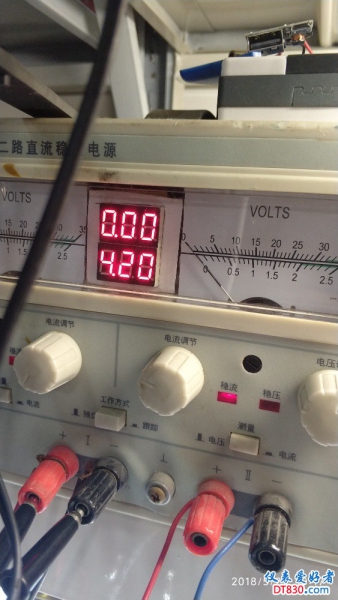

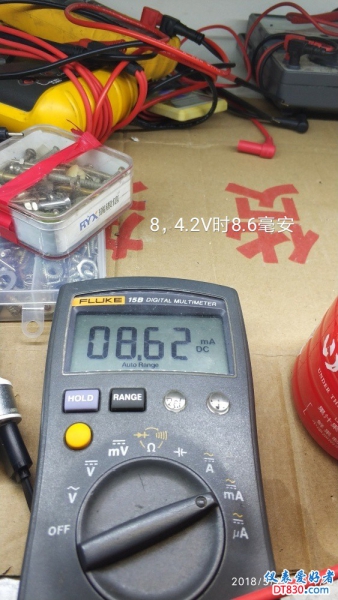

是用锂电4.2v的8ma，两节碱性电池的电压只有3v，不知道是否还是8ma？

糊涂周 发表于 2018-6-10 14:59
是用锂电4.2v的8ma，两节碱性电池的电压只有3v，不知道是否还是8ma？

3.2V时也是，2.6V下降了

X表是两只LED并联，恒流输出应该调整为16mA

儒生 发表于 2018-6-10 17:02
X表是两只LED并联，恒流输出应该调整为16mA

哦，那就调整一下电阻。没表，没得试啊

X表背光比较理想的改法是加升压附带恒流。

单只高亮LED工作电流为8mA,背光屏左右各一只并联工作。

实际测量电池电压3V状态，背光总电流约等于LED正常工作流，随着电池电压下降，LED处于欠压欠流状态；但是新电池都会超过1.5V，因此电池崭新状态，背光片是超流工作的。

如果背光不升压＋恒流，仅仅恒流电路，作用不大。

X表原来背光有一枚R8限流电阻10欧姆，如果按照楼主恒流电路改装，在不谈欠压条件下，需要取消R8延长恒流工作点。

原厂应该是知道R8取10欧姆使用碱性电池有超流现象的，估计是兼顾考虑用户使用1.2V充电池状态下，背光不足所取舍的阻值；我打算始终用标准碱性电池，因此R8改为15欧姆合适，有功夫折腾就采取升压恒流法。

儒生 发表于 2018-6-11 12:02
X表背光比较理想的改法是加升压附带恒流。

单只高亮LED工作电流为8mA,背光屏左右各一只并联工作。

升压恒流的话，用焦耳小偷吗？怕电路耗电增大啊

儒生 发表于 2018-6-11 12:02
X表背光比较理想的改法是加升压附带恒流。

单只高亮LED工作电流为8mA,背光屏左右各一只并联工作。

感觉用一节3.7V的锂电，加7130的3V稳压，比较好，其一，稳压避免了芯片因降压带来的几个字的偏离误差。其二，因稳压不存在亮度变化情况。

儒生 发表于 2018-6-11 12:02
X表背光比较理想的改法是加升压附带恒流。

单只高亮LED工作电流为8mA,背光屏左右各一只并联工作。

我是准备用14500锂电加占位桶串二极管使用，R8肯定去除，锂电池不准备用保护板，等电压低了灯不亮时换电池充电。

3V表就这问题。

不升压恒流意义不大，升压会带来损耗。
万用表如果使用不是很频繁，天天用几个小时，不建议改用充电池，十几二十毫安对充电池而言属于小电流放电，对电池并不好。想开一些，大度一点，不就是两节电池吗。抽烟波？一盒儿顶你多少对电池。

电池用好一点，一般不会去想着电池是否有电，防止电池漏液。电池盒极片地儿还是会渗透电解液到主板的

铁锂电池应该可以，不要充太满。

儒生 发表于 2018-6-11 15:18
3V表就这问题。

不升压恒流意义不大，升压会带来损耗。

一次性铁锂电池如何？

tntzpq 发表于 2018-6-11 15:40
铁锂电池应该可以，不要充太满。

再去买电池，不买。没钱，哈哈哈

5448 发表于 2018-6-11 19:34
一次性铁锂电池如何？

一次性？

如果不是天天利用率极高，极费电池，没必要用充电池。

wgsd 发表于 2018-6-11 12:35
感觉用一节3.7V的锂电，加7130的3V稳压，比较好，其一，稳压避免了芯片因降压带来的几个字的偏离误差。其 ...

这个方法可以，只要调合适的R8 亮度恒定

1、再简单就是买二节5号恒压锂电，调适合自己的R8，也是二度恒定
2、最好侧面加个微型按钮，搞二个不同的R8(室内和室外二种模式， 室内更省电，室外也不暗）
