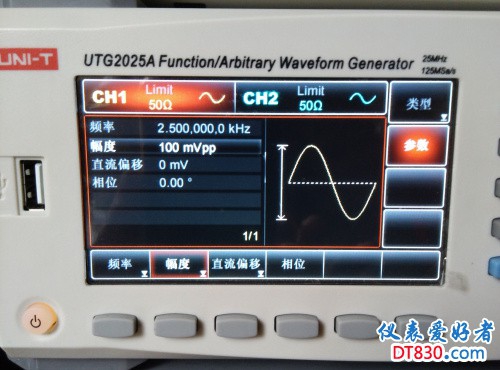

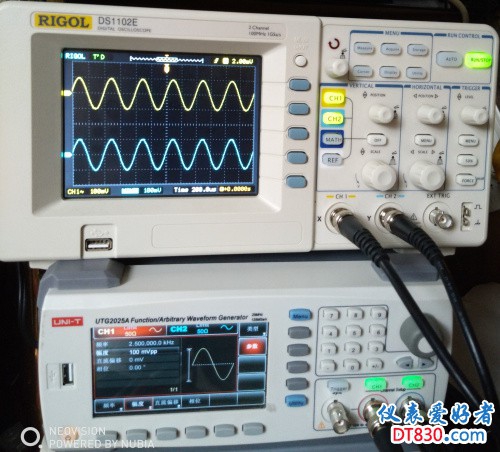

UTG2025A信号发生器

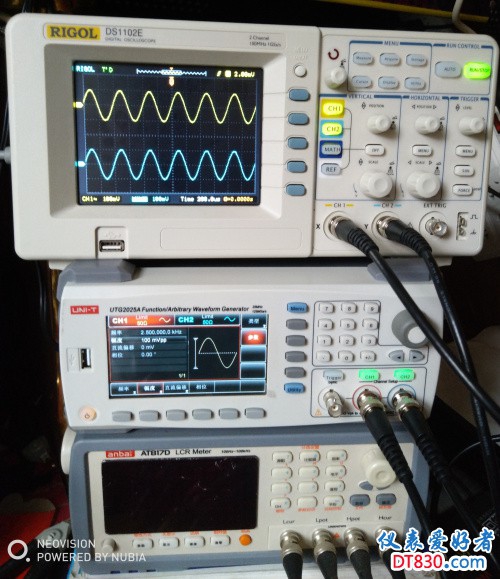

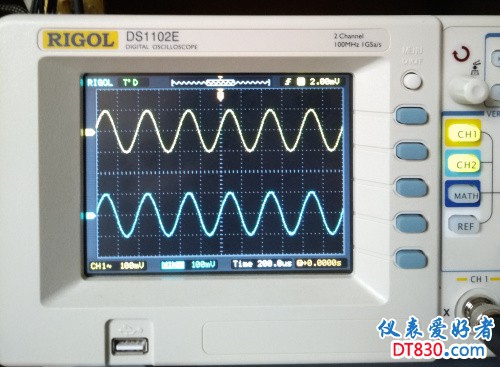

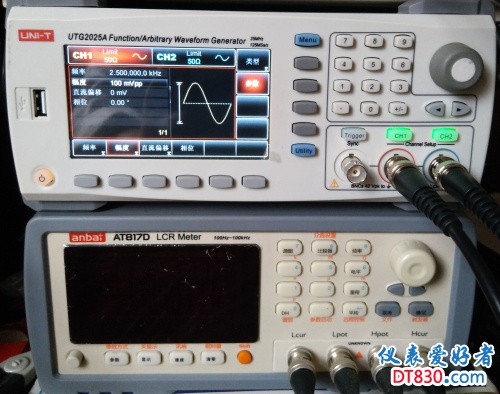

现在又多了一台UTG2025A信号发生器，波形，幅度，频率都很精准。

各种信息同屏显示，使用会很方便的，颜值也很高。好！

wgsd 发表于 2018-3-12 19:10
各种信息同屏显示，使用会很方便的，颜值也很高。好！

是见功能不错，使用方便，信号也精准，就拿下。

好！

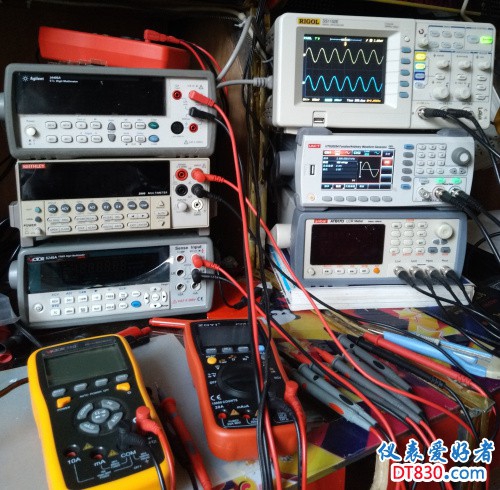

热烈祝贺桌上二幢三层大楼-----壮观

又添新设备，多少钱？

散淡021 发表于 2018-3-15 15:04
好！
热烈祝贺桌上二幢三层大楼-----壮观

这个发生器价格是1680元老人头。

光速飞行 发表于 2018-3-15 15:39
这个发生器价格是1680元老人头。

你好东西真多，
我都是低档手持，为了装门面，买了个波波回来学者开机玩玩，也算桌面上有个平房了。

今后有不懂得，向您请教。

谢谢分享！

散淡021 发表于 2018-3-16 07:54
你好东西真多，
我都是低档手持，为了装门面，买了个波波回来学者开机玩玩，也算桌面上有个平房了。

我这些工具，是长期积累的结果，请教不敢，相互学习差不多。

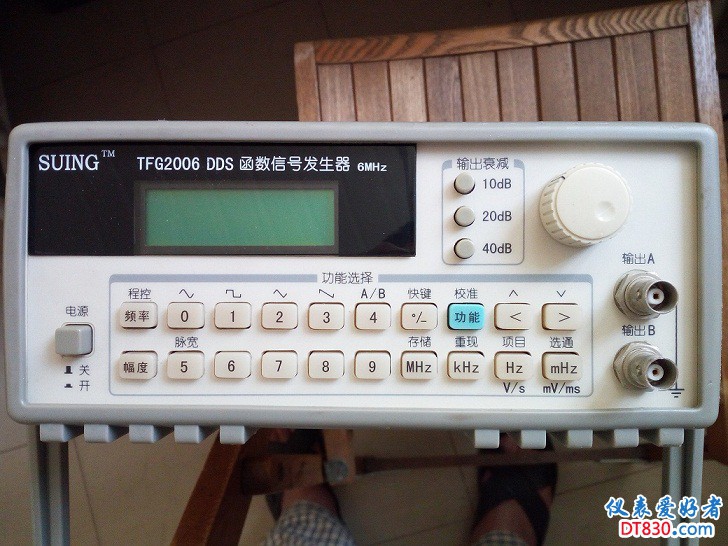

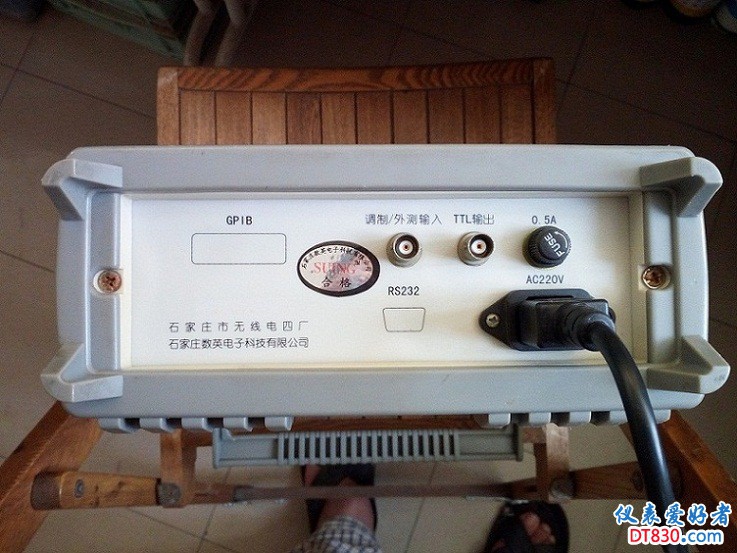

楼主不要笑我，我不再工作用，第一次买个二手仪器。到手是有问题的。
二手的卖家肯定是货场收来的，太脏了。搞卫生就花了二小时。总算能用了。配合我的玩具波，到能做些表不能的事，慢慢玩着。

连邮费155元

散淡021 发表于 2018-4-13 09:39
楼主不要笑我，我不再工作用，第一次买个二手仪器。到手是有问题的。
二手的卖家肯定是货场收来的，太脏了 ...

成色挺好的，价格也不错。我的二手盛普SP-F40 40MHZ，价格399元。

wgsd 发表于 2018-4-13 10:30
成色挺好的，价格也不错。我的二手盛普SP-F40 40MHZ，价格399元。

你40M  399 比我这实惠又好！

散淡021 发表于 2018-4-13 09:39
楼主不要笑我，我不再工作用，第一次买个二手仪器。到手是有问题的。
二手的卖家肯定是货场收来的，太脏了 ...

你买什么机器是你的自由，没人笑你的，自己开心就好。

散淡021 发表于 2018-4-13 12:39
你40M  399 比我这实惠又好！

实际使用你的频率足够了，太高了用的极少，而且超过20M方波已走形，意义已不大。

wgsd 发表于 2018-4-13 14:50
实际使用你的频率足够了，太高了用的极少，而且超过20M方波已走形，意义已不大。 ...

是的
我波波买来二年了，一直没舍得买信号发生器。
最近想看看465K的扫频波，才买了个二手的。

感觉波+信号发生器，用来测试一些零件很方便好玩，如中周、晶振频率，电容电感的阻抗等等许多零件比表好玩多了。

这个老波输入和调整频率、幅值等要比更老的机械开关方便，还带扫频扫幅，慢慢学者用。
到时候有问题，自请教你们。

wgsd 发表于 2018-4-13 14:50
实际使用你的频率足够了，太高了用的极少，而且超过20M方波已走形，意义已不大。 ...

2006
不是A  B输出，不是双通道
A：正弦、方波，波形长度4----16000点，10bits,采样180M
B：正弦、方波等其它32种波，波形长度256点，8bits.

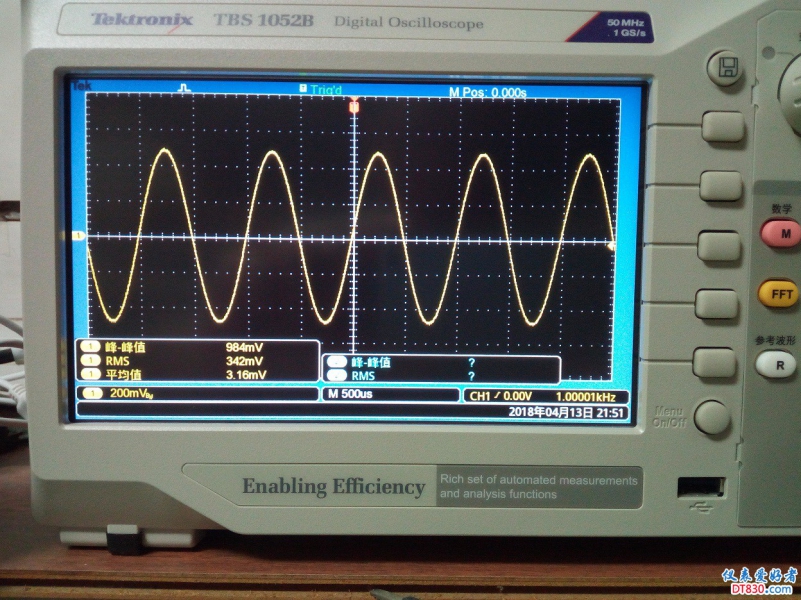

请你帮我看看，我第一次用信号发生器，A通道输出波，大信号正常，小信号时也会有下面哪种毛刺

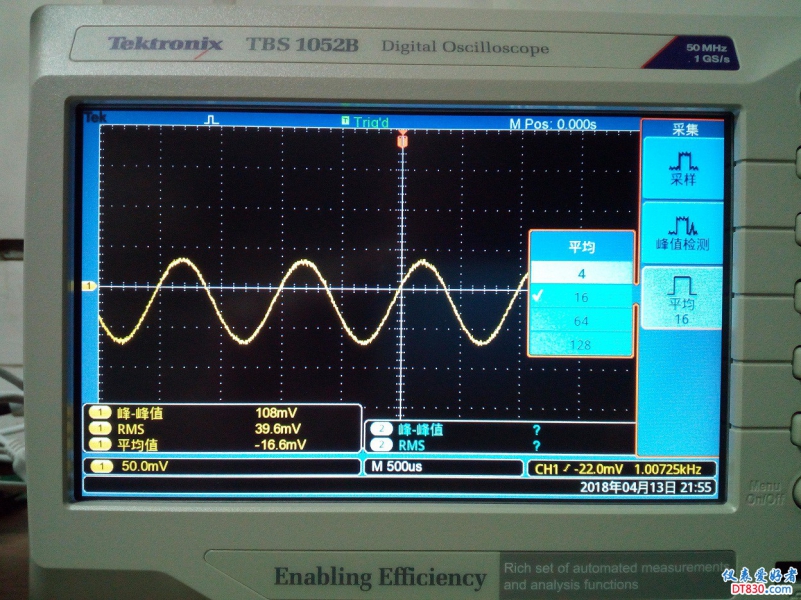

B通道输出有毛刺，要波开20M限制好点，要是开了平均采样才会好。

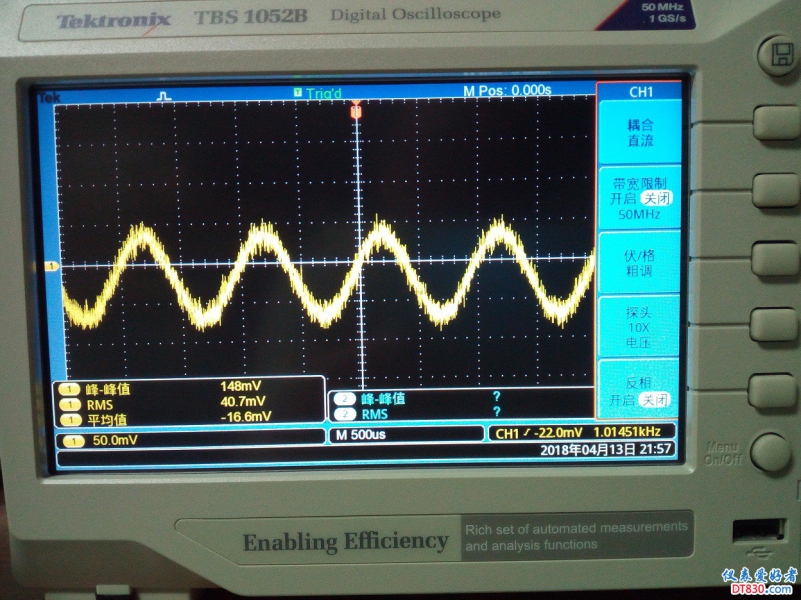

这张图照片要比实际好点，是没开２０Ｍ限制，是普通采样

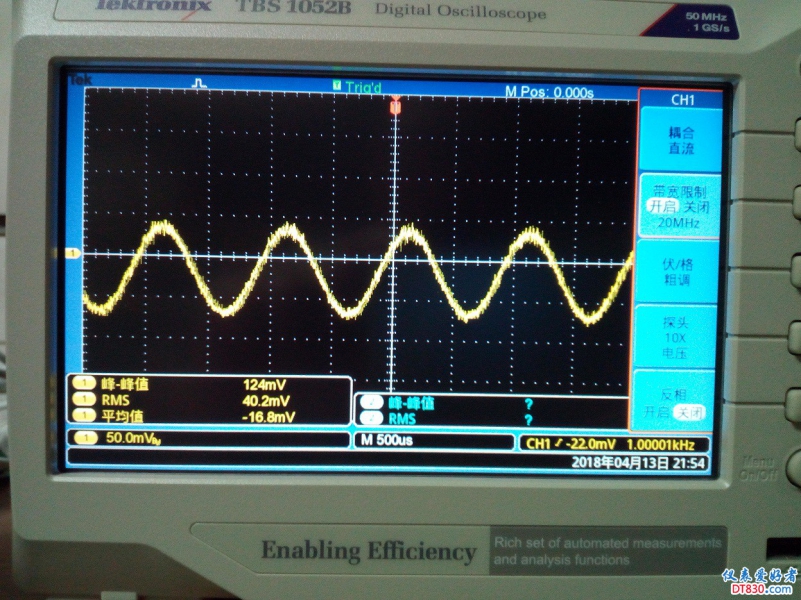

下面是B通道100mVpp时的情况，A通道毫伏级时也有毛刺只时好点。你看看是机器问题，还是波形长度等差异，难道小信号时就是这样的。

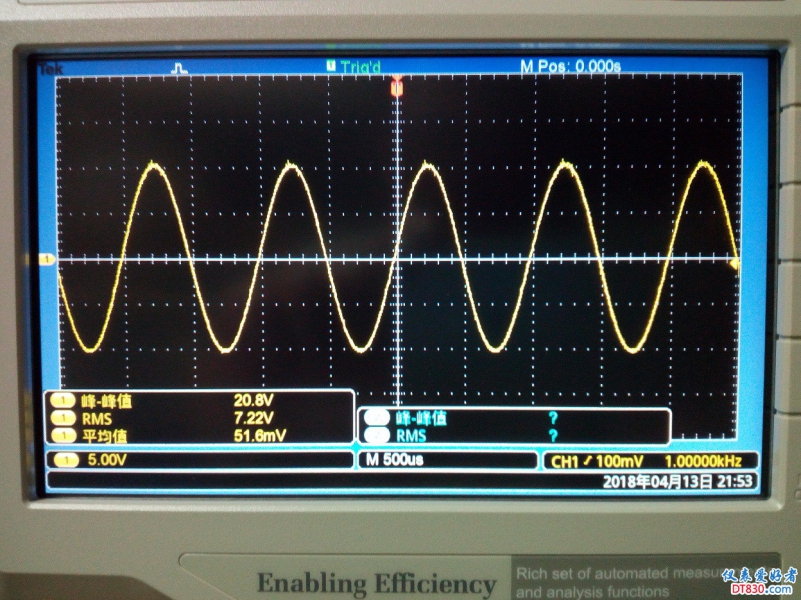

Ａ　Ｂ都是输出越大越好，毛刺越少，　如２０Ｖｐｐ　时

谢谢！

这个信号发生器一点也不了解，看现象可能是底噪或干扰面大些，因为底噪或干扰幅度相对输出信号较固定，所以随着输出信号的增大，毛刺相对越来越小。
你可先用两端Q头的屏蔽线连机试试，排除外来干扰，如果还有，很可能是机器内部的底噪或干扰。只能顺线路一级一级的查找，看出现在末级还是前级放大部分，还是信号源部分。
应该再看一下方波是否也有毛刺，如果方波没有，那放大部分就没问题。我也是在猜测。

散淡021 发表于 2018-4-13 22:30
2006
不是A  B输出，不是双通道
A：正弦、方波，波形长度4----16000点，10bits,采样180M

这个信号发生器一点也不了解，看现象可能是底噪或干扰面大些，因为底噪或干扰幅度相对输出信号较固定，所以随着输出信号的增大，毛刺相对越来越小。
你可先用两端Q头的屏蔽线连机试试，排除外来干扰，如果还有，很可能是机器内部的底噪或干扰。只能顺线路一级一级的查找，看出现在末级还是前级放大部分，还是信号源部分。
应该再看一下方波是否也有毛刺，如果方波没有，那放大部分就没问题。我也是在猜测。

wgsd 发表于 2018-4-14 10:10
这个信号发生器一点也不了解，看现象可能是底噪或干扰面大些，因为底噪或干扰幅度相对输出信号较固定， ...

谢谢

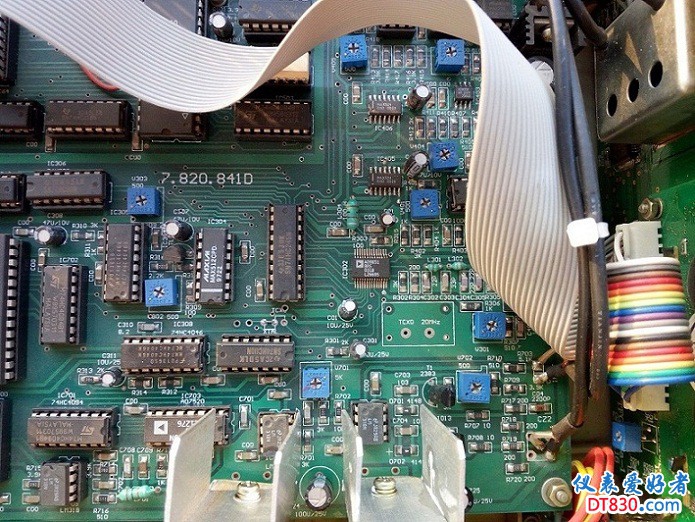

我打开看到里面，没有0.1UF 的旁路，我几个地方都试了，没有用。

网上在这方面说的很少。150元就先用者，不纠结。

多少钱出楼主

官修 发表于 2018-5-23 20:57
多少钱出楼主

这是新的，买回来用的，不会出，以后升级就难讲。

桌子上面一堆好东西……
