做个最简单的耳放，仿歌德RA1

歌德RA1耳放是最简单的耳放了，以我的能力还是能做出来的。
本来是有一个的，用起来很不错，但是最近折腾漫步者音箱，把功放换了，没有调音运放，确实太白开水，没味道，不适应~
果断弄个耳放进去，调音用。

作为英语专业的毕业生，我表示什么棚搭太难，买成品还不够运费，热转印腐蚀啥的也搞不定，老老实实洞洞板吧。

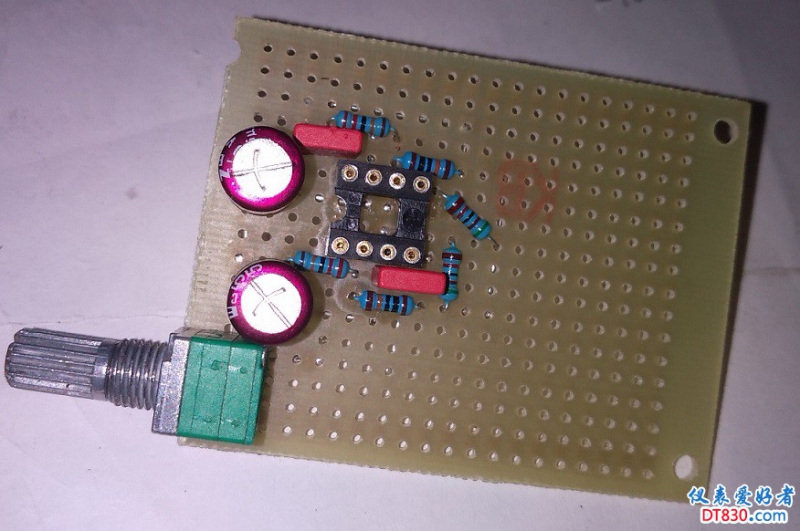

然后上面这个就是丑。

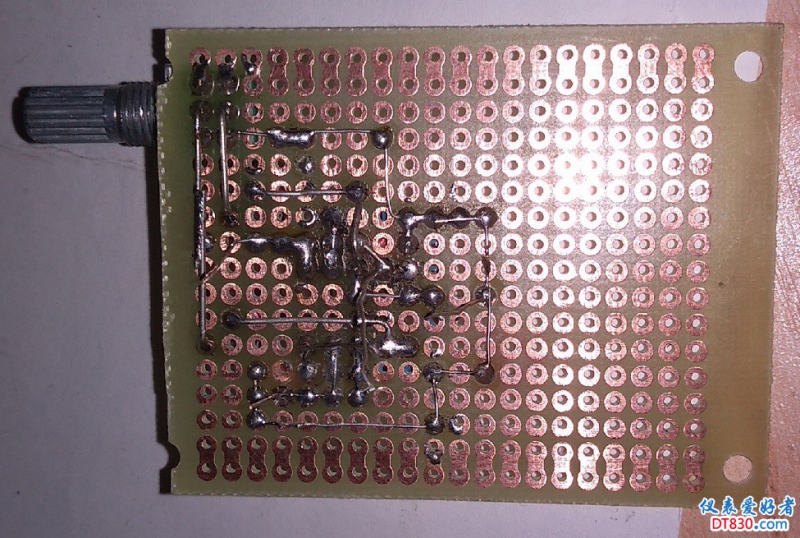

反过来看更丑！
第一次做这洞洞板这东西，感觉不复杂，但是布线什么的，确实不是我特长。
而且，里面有好几个都要飞线，而且有跳线，自己都被丑到了！

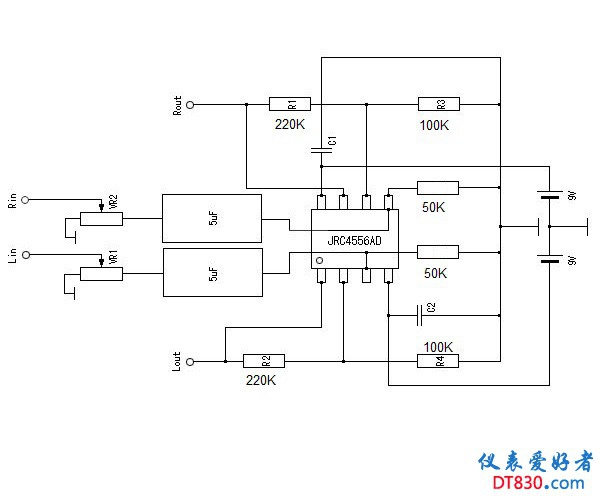

上面是原版电路图，阻值不好找，我手头没有，前面的100k电位器我也没有，只有50k的，只好改了一下电阻。

就这样改了，按理说应该可以用吧？
放大2.2倍就行了，够用，嘿嘿

但愿能用，否则我怀疑芯片会烧~
今晚上电试试。

放大2.2倍就行了，够用，嘿嘿   够用吗？不行3.2倍吧。

没事，就是调音作用，后面功放才是主力～
功放上没有电位器，所以用耳放上的电位器

为啥用JRC4556 不用JRC4558

随便用啊，歌德自己的设计就是4556，可以换自己喜欢的双运放，我一般都用2604的，偶尔用5532，或者什么胆味儿的，便宜的几毛钱一个，贵的几块钱十几块钱，随便换～
不过装反了就烧，前两天已经烧了一个2604了

西林迷 发表于 2018-5-7 20:04
没事，就是调音作用，后面功放才是主力～
功放上没有电位器，所以用耳放上的电位器 ...

按你上面的图接电位器，得害死音源呀。
电位器在前级，功放底噪处理不好会很大。

没有办法，外行水平就这样了
回头研究一下怎么在1521上添加电位器，这个上次试过，结果没啥效果

电位器上端接输入，中端接输出。按你的图，当声音旋转到最小时，信号源短路了。
在1521输入端加电位器有困难吗？
运放正向放大倍数=1+R1/R3。（你图中的R1、R3）
现代的音源，作为功放的输入音量控制电位器，10K也不算小，而且优点多多，为何非得100K。

问题是，我本身就是电路外行，真的不会给1521添加电位器啊～
我就会弄点现成的，  焊个东西没问题，其他的真不成～

wgsd 发表于 2018-5-8 13:21
电位器上端接输入，中端接输出。按你的图，当声音旋转到最小时，信号源短路了。
在1521输入端加电位器有困 ...

明白了，回头改电位器

玉照角度不对，很明显电容颜值很高啊，结果拍了脑袋，哈哈。来个测试图，就美了

浩祺心 发表于 2018-5-11 09:38
玉照角度不对，很明显电容颜值很高啊，结果拍了脑袋，哈哈。来个测试图，就美了   ...

脑袋的压痕和穿的紫袍就是身份证了。

输入电容是依娜的，5.6uf
方块的是威玛，拆机0.1uf
这几天忙，还真没再弄，回头有空，好好研究下～
好奇心大神都来了，受宠若惊啊～
