LM399,AD584二块基准板

发表于:2018-5-22 12:56:02 6294
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字:

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

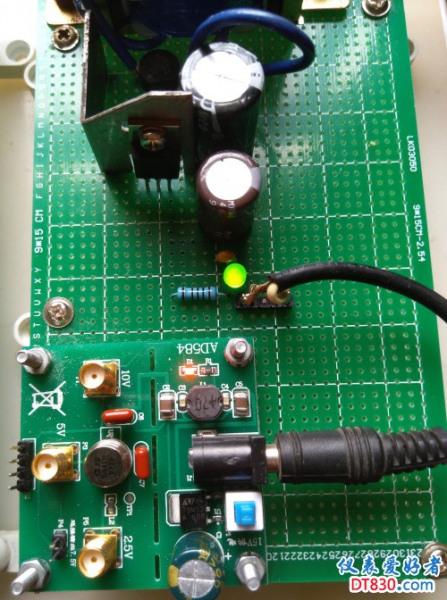

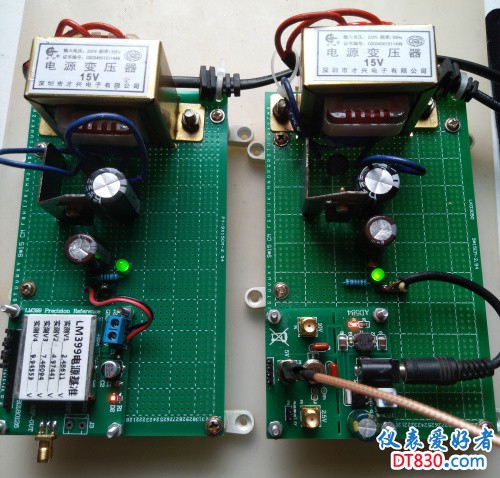

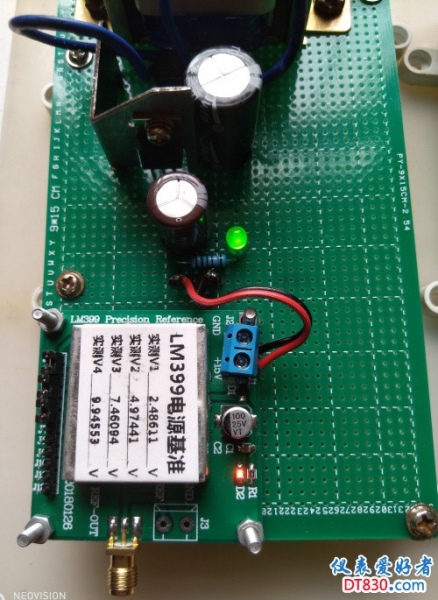

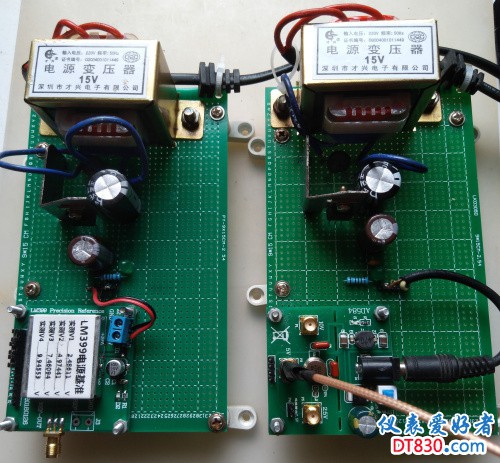

LM399,AD584 二块基准板做好了,又可以玩一段时间,呵呵。



收藏
送赞
分享

发表回复

评论列表(19)

dgpower 数字梦想家 2018-5-22 13:08:52
感觉还是用电池供电靠谱。不知道是不是我的电源太烂,用电源供电和用电池供电,4位半的表测量584基准都能发现差异
2018-5-22 13:08:52 回复
光速飞行 楼主     数字大神 2018-5-22 13:17:19
dgpower 发表于 2018-5-22 13:08
感觉还是用电池供电靠谱。不知道是不是我的电源太烂,用电源供电和用电池供电,4位半的表测量584基准都能发 ...

不管用什么供电,基准电源不同的表,有不同的读数,太正常不过了,一般来说都是后二位有字数差。
2018-5-22 13:17:19 回复
qjf11 数字大师 2018-5-22 13:23:59
基准最好用电池供电。内阻低,无噪声等。对基准输出的影响最小。
2018-5-22 13:23:59 回复
光速飞行 楼主     数字大神 2018-5-22 13:38:28
qjf11 发表于 2018-5-22 13:23
基准最好用电池供电。内阻低,无噪声等。对基准输出的影响最小。

电池供电好是好,没有线性电源供电足,经常用只能用线性电源了。
2018-5-22 13:38:28 回复
勇闯沙滩 数字大神 2018-5-22 16:12:41
这电源基准是DIY的还是散件组装的,看着很正规。
2018-5-22 16:12:41 回复
光速飞行 楼主     数字大神 2018-5-22 16:15:00
勇闯沙滩 发表于 2018-5-22 16:12
这电源基准是DIY的还是散件组装的,看着很正规。

供电电源是DIY,基准是成品板。
2018-5-22 16:15:00 回复
dgpower 数字梦想家 2018-5-22 19:59:33
光速飞行 发表于 2018-5-22 13:17
不管用什么供电,基准电源不同的表,有不同的读数,太正常不过了,一般来说都是后二位有字数差。 ...

同一个万用表,测584基准,发现用电源和用电池供电读数不一样。不知道是不是我的电源太烂
2018-5-22 19:59:33 回复
光速飞行 楼主     数字大神 2018-5-22 20:07:38
本帖最后由 光速飞行 于 2018-5-22 20:21 编辑
dgpower 发表于 2018-5-22 19:59
同一个万用表,测584基准,发现用电源和用电池供电读数不一样。不知道是不是我的电源太烂 ...

这种现象多数供电不足,充足供电很少有变化,供给584的电压时高时低读数就有变货。
2018-5-22 20:07:38 回复
qjf11 数字大师 2018-5-22 22:38:58
我的584原来用市场上的12V圆柱电池供电,发现电池不耐用。改为3节18650串联或12V电瓶供电后无问题。
2018-5-22 22:38:58 回复
光速飞行 楼主     数字大神 2018-5-22 22:49:01
qjf11 发表于 2018-5-22 22:38
我的584原来用市场上的12V圆柱电池供电,发现电池不耐用。改为3节18650串联或12V电瓶供电后无问题。 ...

反正能满足584电压需求就不会有问题。
2018-5-22 22:49:01 回复
西林迷 数字精灵 2018-5-23 17:52:03
光速飞行 发表于 2018-5-22 13:17
不管用什么供电,基准电源不同的表,有不同的读数,太正常不过了,一般来说都是后二位有字数差。 ...

不赞同!
我买的米勒基准,lm399的,输入电压是15v,电流26毫安这样,结果是电池和可调电源供电,实测12v到15v都是一字不差,五位半的万用表测量的。
所以我一直很纳闷,你这基准怎么就换供电就有误差了,这还叫什么基准啊!
2018-5-23 17:52:03 回复
光速飞行 楼主     数字大神 2018-5-23 20:06:43
本帖最后由 光速飞行 于 2018-5-24 14:14 编辑
西林迷 发表于 2018-5-23 17:52
不赞同!
我买的米勒基准,lm399的,输入电压是15v,电流26毫安这样,结果是电池和可调电源供电,实测12v ...

只要提供足够稳定的电压源,供给基准电压源才能得到稳定的基准电压输出,这是最基本的原理。
2018-5-23 20:06:43 回复
ksj197706 数字大师 2018-6-4 19:54:43
你这个基准貌似在哪里见过,,,,,,,
2018-6-4 19:54:43 回复
光速飞行 楼主     数字大神 2018-6-4 19:58:34
本帖最后由 光速飞行 于 2018-6-4 19:59 编辑
ksj197706 发表于 2018-6-4 19:54
你这个基准貌似在哪里见过,,,,,,,

我也是在网上买的基准小板,电源就是自己做,基准小板网上多得是。
2018-6-4 19:58:34 回复

点评

哦,想起了,在闲鱼看到过,,,,,,,
2018-6-4 20:09
robter 数字梦想家 2018-6-13 08:09:41
上电路图参考一下
2018-6-13 08:09:41 回复
光速飞行 楼主     数字大神 2018-6-13 10:21:18
robter 发表于 2018-6-13 08:09
上电路图参考一下

这些都是成品,我没有画图,电路图网上多啊。
2018-6-13 10:21:18 回复
fslichong 数字王者 2018-6-24 06:13:14
基准不应该受电源供电方式的影响
2018-6-24 06:13:14 回复
光速飞行 楼主     数字大神 2018-6-24 09:30:07
fslichong 发表于 2018-6-24 06:13
基准不应该受电源供电方式的影响

多多少少都受到影响的
2018-6-24 09:30:07 回复
