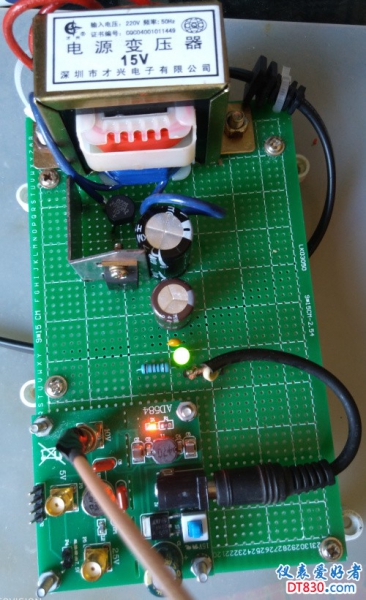

AD584测量

AD584实际测量。

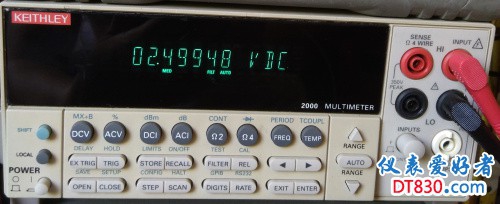

标称2.50000V，实测

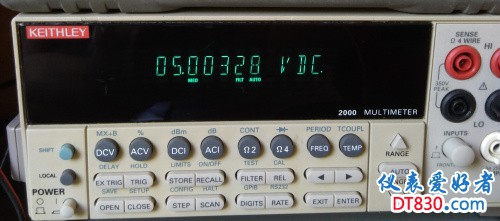

标称5.00000V，实测

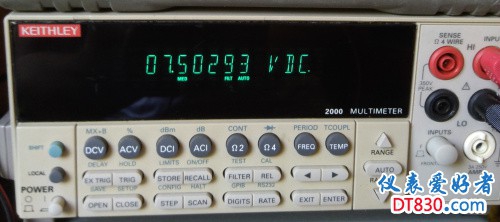

标称7.50000V，实测

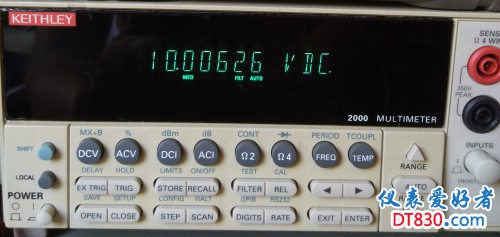

标称10.00000V，实测

看来584比399精度高多了

湖北诚信维修 发表于 2018-5-22 16:01
看来584比399精度高多了

584接近标称值好看些，LM399不太接近标称值所以不好看。

经典的584精度确实好，

光速飞行 发表于 2018-5-22 16:09
584接近标称值好看些，LM399不太接近标称值所以不好看。

584确实养眼些

湖北诚信维修 发表于 2018-5-22 18:32
584确实养眼些

AD588比AD584更标称。

基准挺好可以校表了

ljs_0437 发表于 2018-5-22 19:49
基准挺好可以校表了

我现在有三个基准了，AD584,AD588,LM399,常用的差不多有了。

请问楼主，有没有测量过6脚Vbg的电压？我想哦这个电压也是可以做基准的。
来自: 微社区

wgh1027 发表于 2018-5-23 23:15
请问楼主，有没有测量过6脚Vbg的电压？我想哦这个电压也是可以做基准的。

这个脚没测呢，有时间测测。6脚Vbg的电压？测量了

光速飞行 发表于 2018-5-23 23:39
这个脚没测呢，有时间测测。

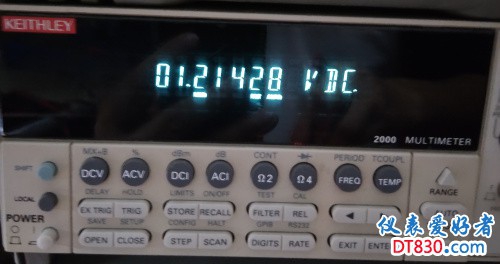

6脚Vbg的电压？测量了

不错非常精准。这个是584的基准电压，是基准的基准，规格书上标称1.215V。
来自: 微社区

wgh1027 发表于 2018-5-24 07:55
不错非常精准。这个是584的基准电压，是基准的基准，规格书上标称1.215V。

是算不错的。

我矫正指针只有4个431串联就可以了，电路简单。如果是584，除非用跳线帽。一个单刀的开关做不来。1接3是2.5V，1接2是5V，2接3才是7,5V，麻烦~，10V是什么也不接。

孤舟幅度 发表于 2018-5-29 19:10
我矫正指针只有4个431串联就可以了，电路简单。如果是584，除非用跳线帽。一个单刀的开关做不来。1接3是2.5 ...

431，没584准，我这个就用一个跳线帽。

584虽然比较准，但是随着温度的升高，输出标注电压也下降，大约每升高10度左右基准电压降点，多少忘了。搞基准的都用恒温的。
当然业余小584是最好的选择。

chen131578 发表于 2018-5-29 19:59
584虽然比较准，但是随着温度的升高，输出标注电压也下降，大约每升高10度左右基准电压降点，多少忘了。搞 ...

我全有但，一般不长时间测量的话都差不多，除了研究院基础研究也没几个人有时间去测量。

楼主这基准制造得好严谨，必须赞！

ekommade 发表于 2018-6-1 12:52
楼主这基准制造得好严谨，必须赞！

谢谢，谢谢！

学习了，谢谢楼主分享！
