自已动手DIY了一个镍氢电池充电器

发表于:2018-5-28 21:00:29 8694
电子产品
行为类别: 改装_制作
产品类别: 充电器(头,宝)_电池
电子品牌: DIY自制
电子产品关键字: 镍氢电池充电器

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
坛友们都说用1.2V的镍氢电池供电就可以了,所以我也准备买几节电池来,刚开始是想买套装来的,电池带充电器,便宜点一看是傻充来的,好点的不是傻充的又贵死,好吧,为了省点,还是自已做一个吧。
材料:CN3085镍氢电池充电专用芯片。
           6节5号电池盒,带开关。
           SOP8转DIP8板,洞洞板少许。

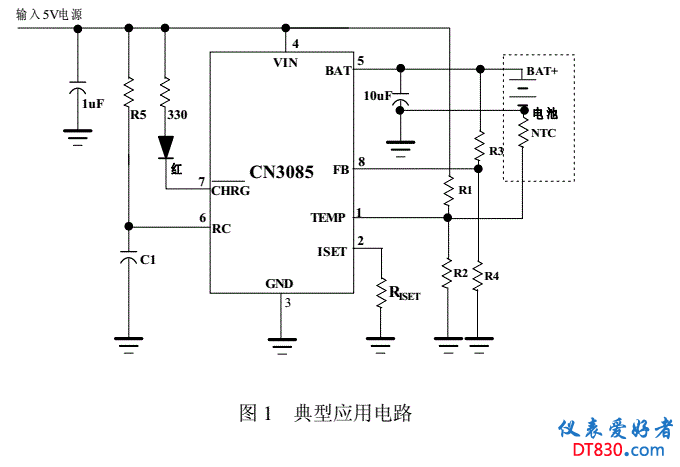

微信图片_20180528195658.png 微信图片_20180528195654.jpg

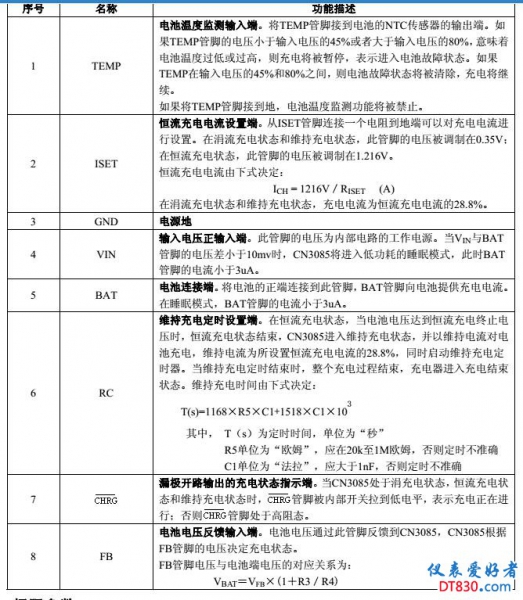

CN3085资料。

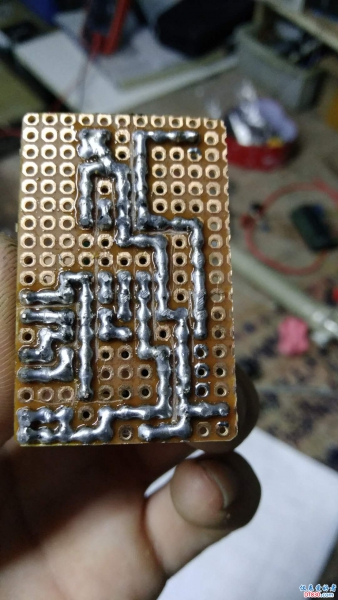

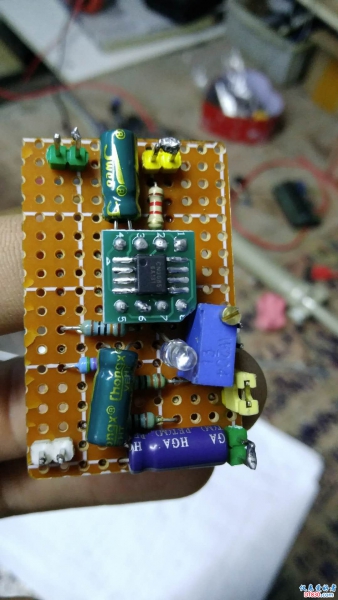

照图用洞洞板开焊。
微信图片_20180528194858.jpg 微信图片_20180528194853.jpg

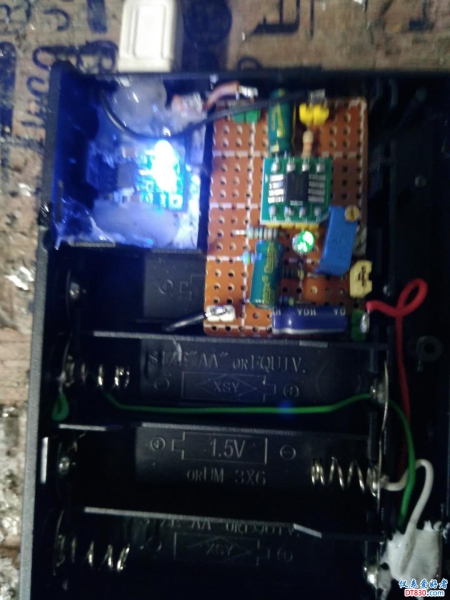

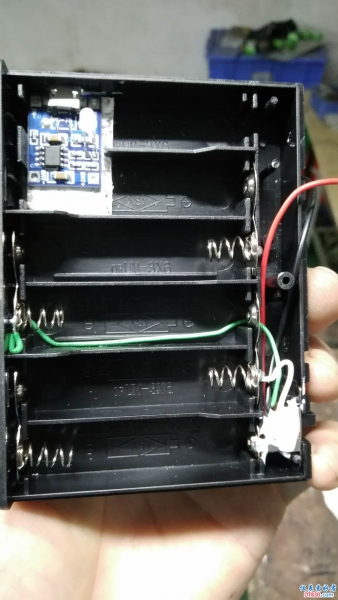

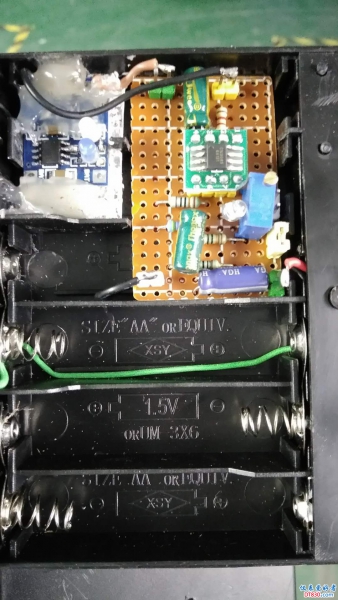

开始装盒
微信图片_20180528205821.jpg 微信图片_20180528205817.jpg
旁边是TO4056模块。

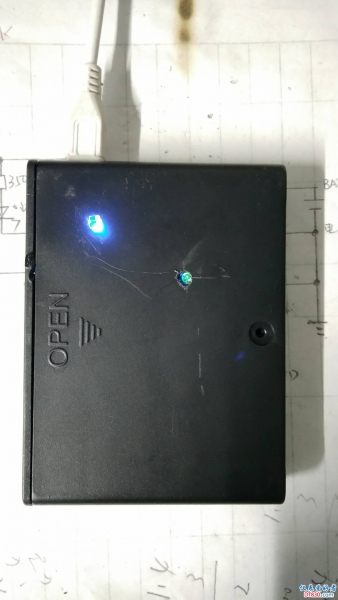

微信图片_20180528194849.jpg 完成。
