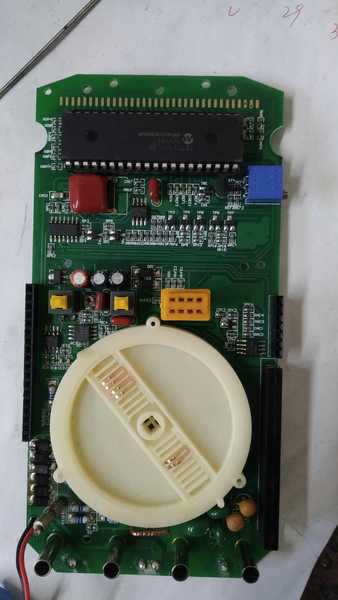

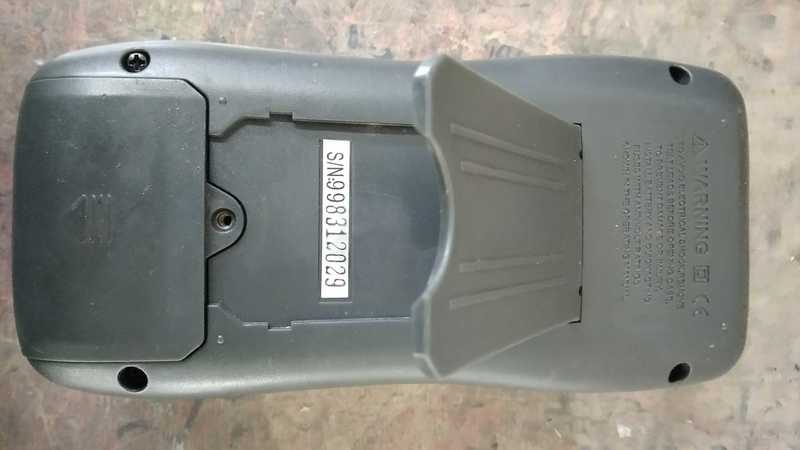

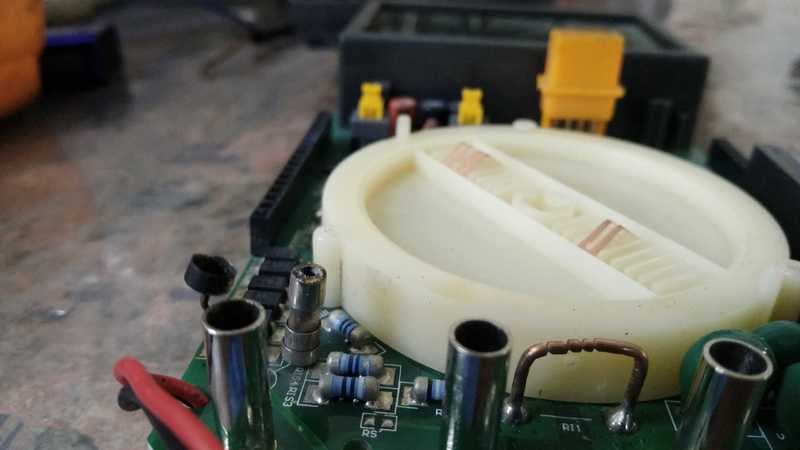

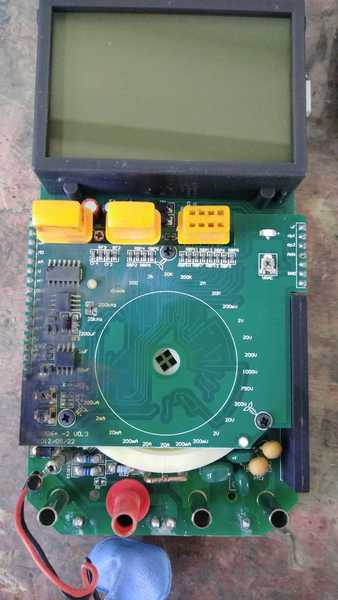

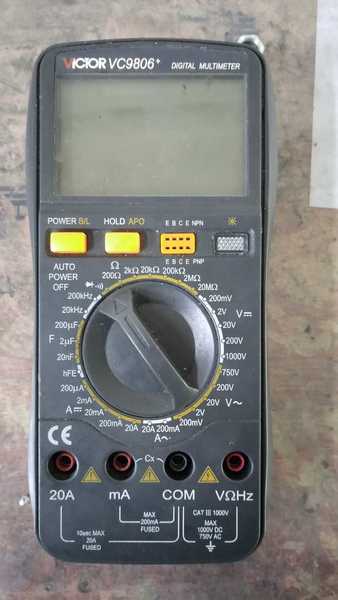

拆一个胜利VC9806+万用表

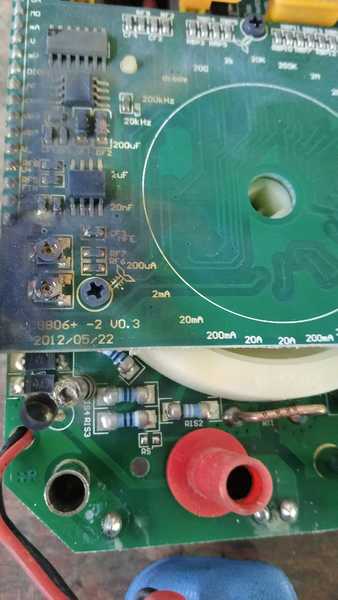

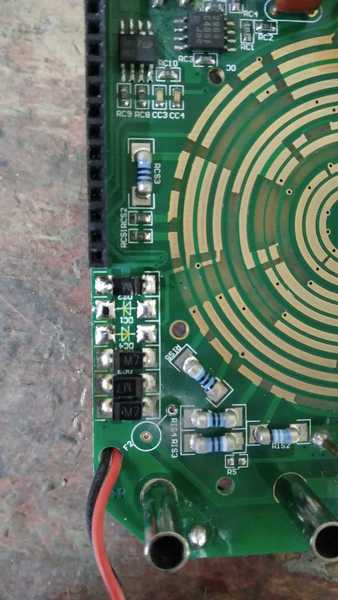

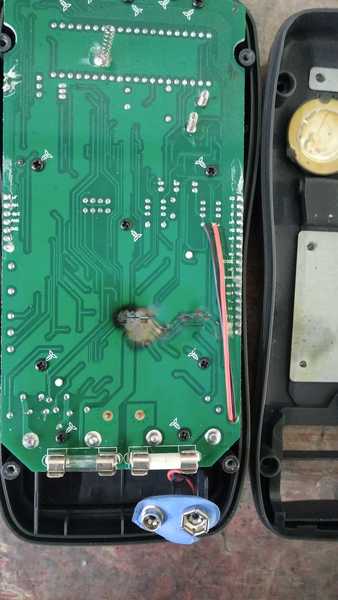

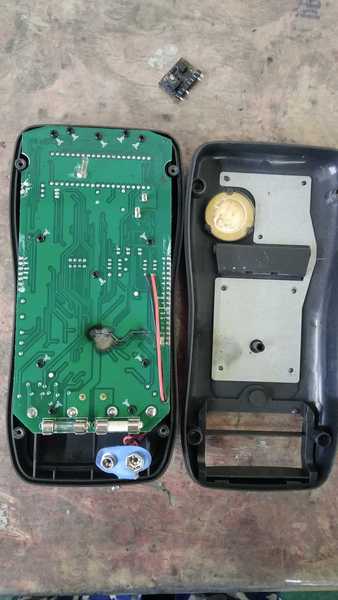

电流档当电压档用，烧的一踏糊涂！！

新版胜利VC9806+可能是牛屎芯片了

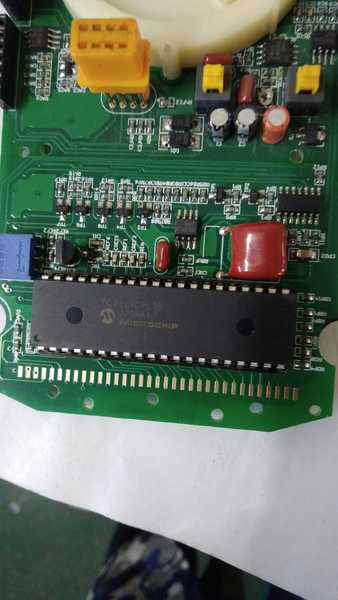

7129芯片也烧了吧。。。

看到这表心里拔凉拔凉的。还没有炸表的好修。

勇闯沙滩 发表于 2018-11-10 15:50
看到这表心里拔凉拔凉的。还没有炸表的好修。

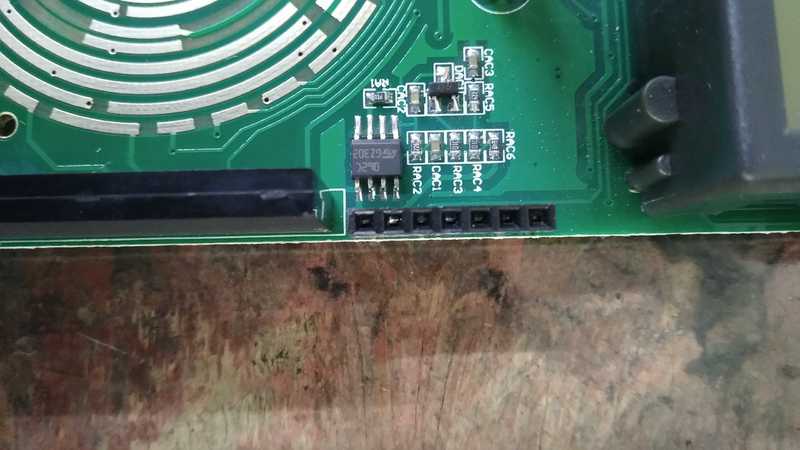

修不好，丢一边了，那几个062，358，2904，全烧了，

巍巍兴安 发表于 2018-11-10 13:41
7129芯片也烧了吧。。。

应该也烧了，整不好咯，丢一边了。

只要电路板，表盘没烧坏，应该可以修复，比单片机版本的要强多了

湖北诚信维修 发表于 2018-11-10 12:39
新版胜利VC9806+可能是牛屎芯片了

然而并不是

这个表里也使用了一个小单片机，积分电容旁边14脚的。和9807a+电路非常接近。这个坏了就没法修了。主管开机控制，蜂鸣器，和一些辅助的符号显示。

apple5050 发表于 2018-11-12 18:36
这个表里也使用了一个小单片机，积分电容旁边14脚的。和9807a+电路非常接近。这个坏了就没法修了。主管开机 ...

是哪一个14脚的？开关边上那个吗？

白不分 发表于 2018-11-12 19:59
是哪一个14脚的？开关边上那个吗？

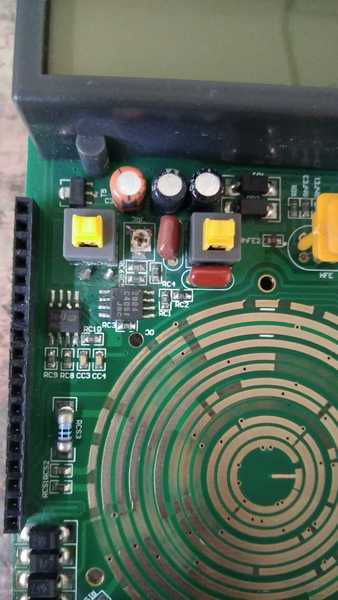

开关键正上方。液晶下方。找不到资料，以前测绘过局部的电路图。基本搞清楚这个芯片的功能，应该是个低功耗的单片机。关机后有个5v稳压ic一直给它供电。所以这个表关机也有一定的电流。整机开机是这个ic控制一个场效应管。液晶下面有一排，好几个都是场效应管。找不到厂家的电路图，双面板测绘还是比较费劲。

白不分 发表于 2018-11-12 19:59
是哪一个14脚的？开关边上那个吗？

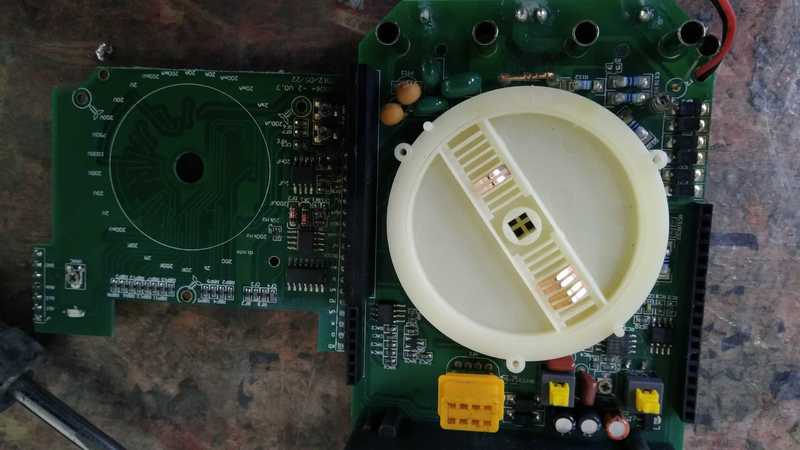

开机电路没坏，7129没坏的话。开机屏幕还是有显示的。上面那块板烧了。个别芯片可能会内部短路。先排除击穿短路的。整机电流正常后就有显示了。

可以丢过来，试着修一下，

apple5050 发表于 2018-11-12 21:26
开关键正上方。液晶下方。找不到资料，以前测绘过局部的电路图。基本搞清楚这个芯片的功能，应该是个低功 ...

这个14脚的应该是一个运算放大器吧，4脚和11脚是电源脚，1脚是控制开机电源的信号引脚。

apple5050 发表于 2018-11-12 21:26
开关键正上方。液晶下方。找不到资料，以前测绘过局部的电路图。基本搞清楚这个芯片的功能，应该是个低功 ...

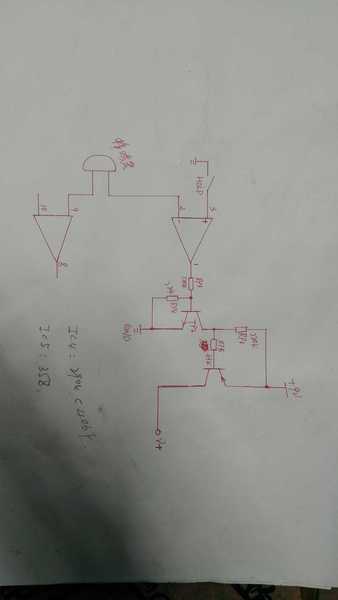

这个是那个14脚刮掉字的ic我把它当做324来画的图。

白不分 发表于 2018-11-13 08:19
这个是那个14脚刮掉字的ic我把它当做324来画的图。

不是324，324就没必要磨掉了。识别按键长按，短按，直接就能驱动蜂鸣器。还有定时关机。还能取消定时关机。324根本实现不了这么多功能。况且外围电路也不对。

白不分 发表于 2018-11-13 08:16
这个14脚的应该是一个运算放大器吧，4脚和11脚是电源脚，1脚是控制开机电源的信号引脚。
...

开机信号是输出到场效应管的。导通压降几乎为0。这个芯片加电后，各引脚只有两个状态的电平变化。反向对地打阻值，都能测到有内部的保护二极管。完全符合单片机的引脚特性。

白不分 发表于 2018-11-13 08:19
这个是那个14脚刮掉字的ic我把它当做324来画的图。

你这个图也表明324和功能就对不上了。

apple5050 发表于 2018-11-13 17:16
你这个图也表明324和功能就对不上了。

谢谢你啦，明白了。

玩儿够了扔过来吧，我要纯配件
