众仪M1到货咯，简单测试及拆机图

发表于：2019-1-5 20:58:37 9332
万用表
主题类别: 评测（详细）
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-M1

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
下午5：00多才到手，第一次用这种反色屏的万用表，见到实物第一眼给人很惊艳，


表的外包装还是老样 微信图片_20190105195942.jpg ， 微信图片_20190105195934.jpg

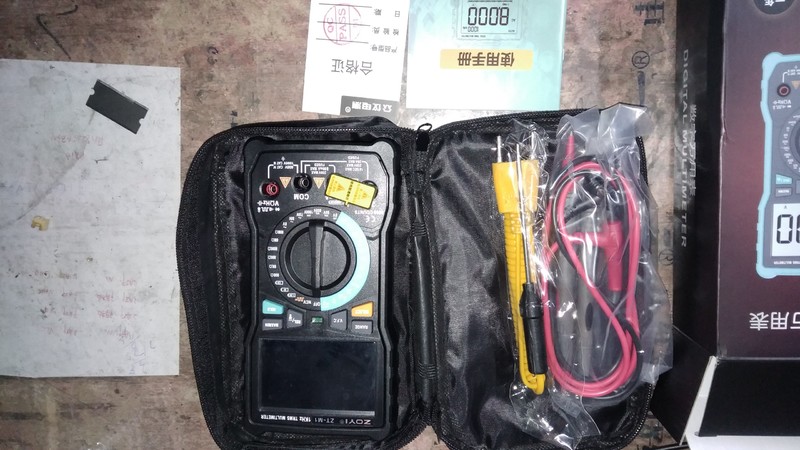

所有随表的物品 微信图片_20190105195950.jpg 众仪的表笔不错，硅胶线柔软天冷了也不怕发硬。

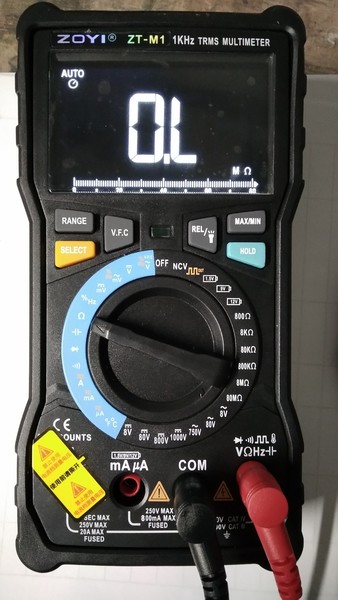

来张正面图.jpg 正面图

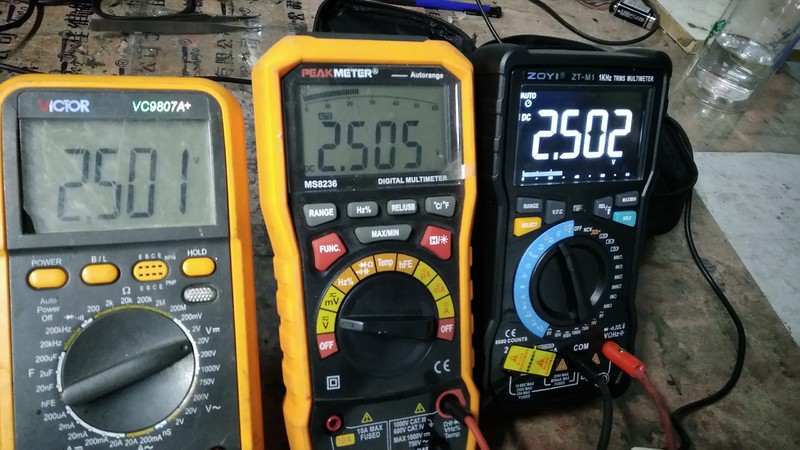

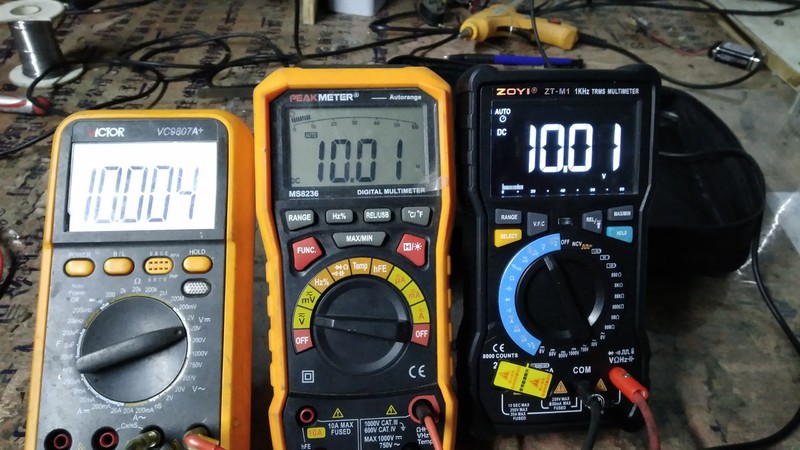

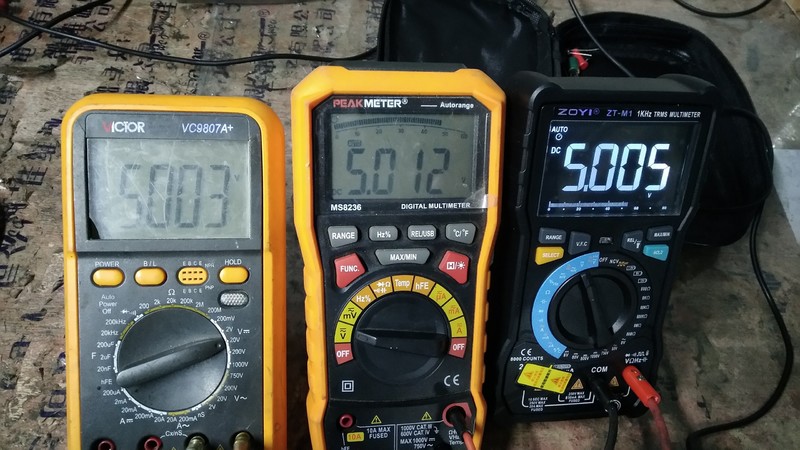

用的AD584基准测试电压精度，精度不错 三个表2.5V对照.jpg 三个表5V对照.jpg

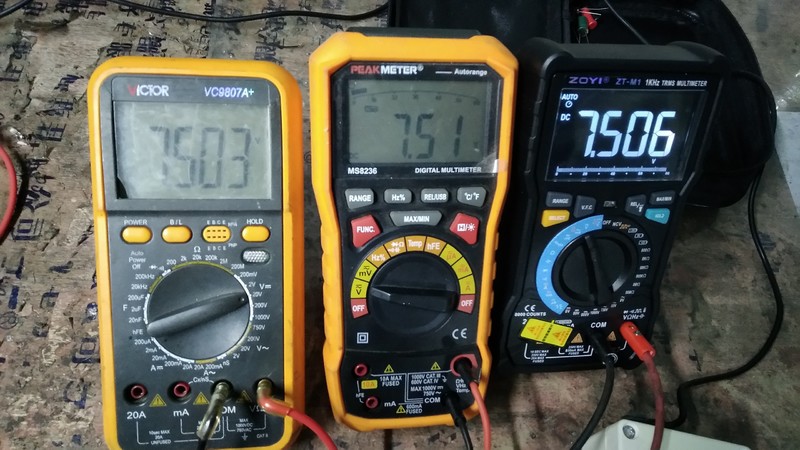

三个表7.5V对照.jpg 三个表10V对照.jpg

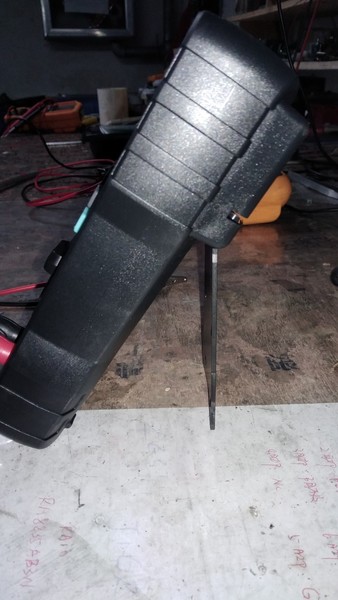

到手的这个表背撑角度好小，从三个表对比下，明显看得出不是很习惯，这个是最大的角度了

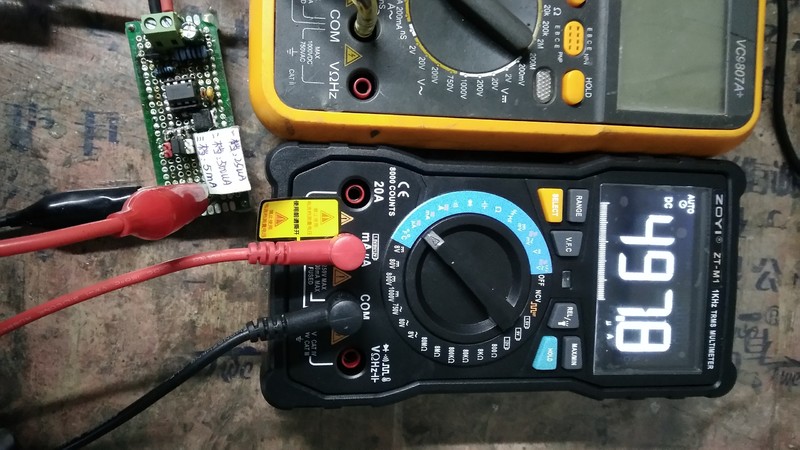

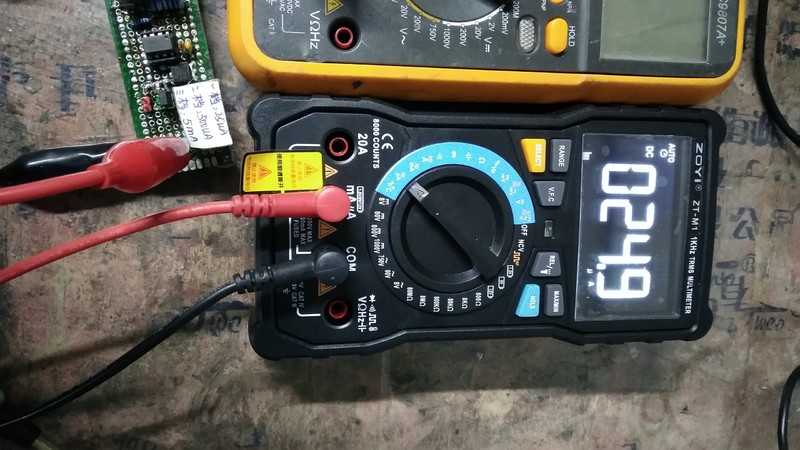

这个用得土电流基准参考测试。
5mA电流测试.jpg 500UA电流.jpg 25uA电流测试.jpg
分别用47uf,100uf,220uf,1000uf电容的测量，

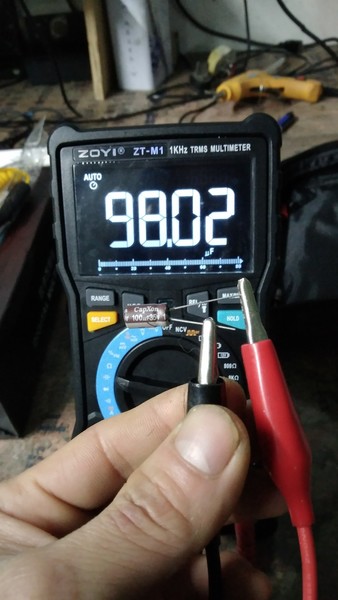

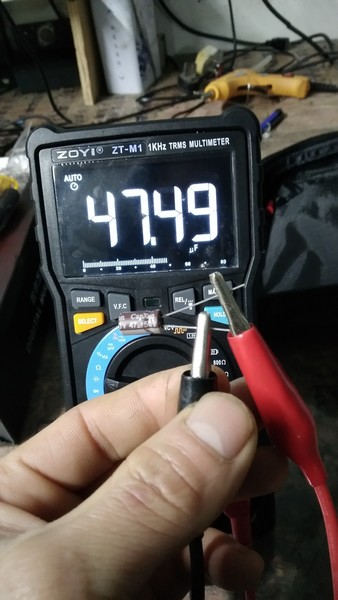

47UF电容.jpg 100UF电容.jpg

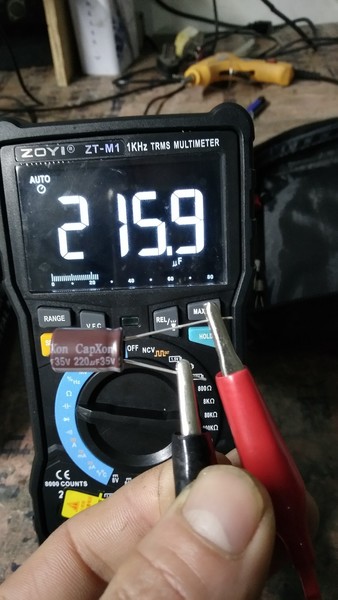

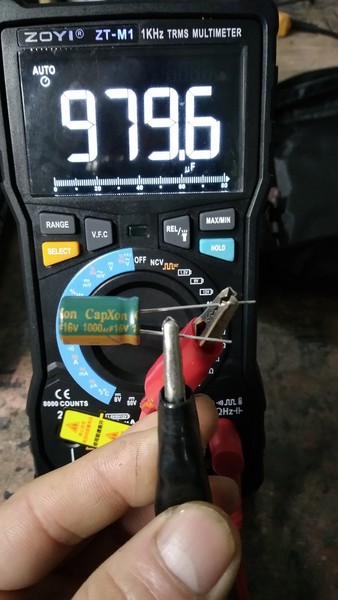

220UF电容.jpg 1000UF电容.jpg

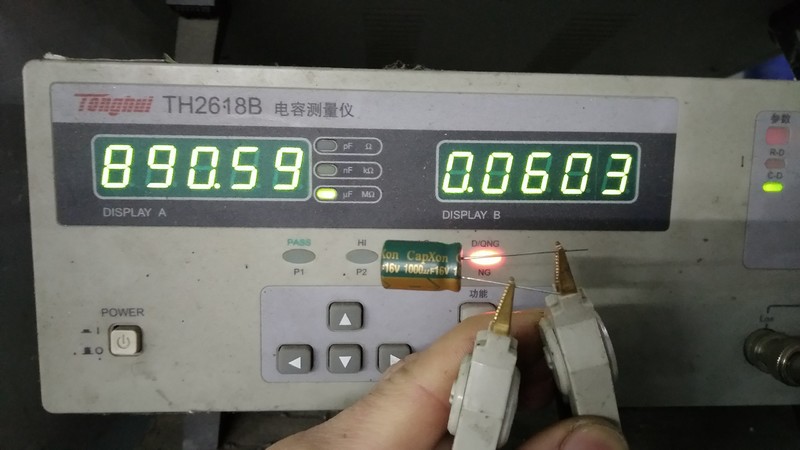

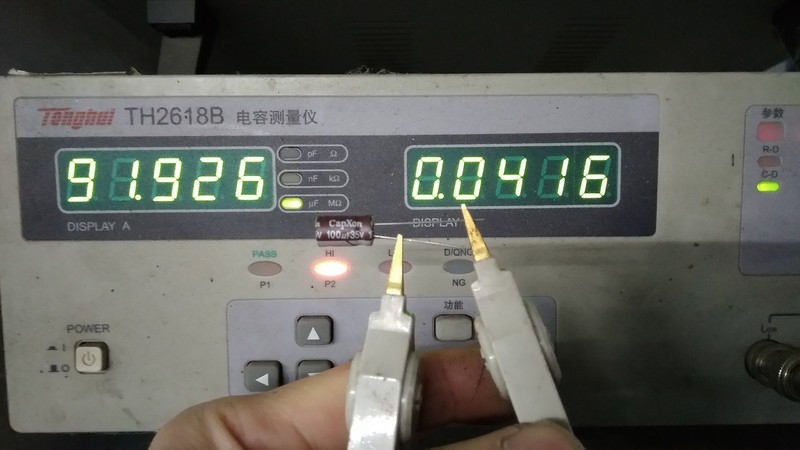

和用TH2618B电容测试仪测量结果对比（测试的是同一个电容，仪器测量设置测试频率120HZ）

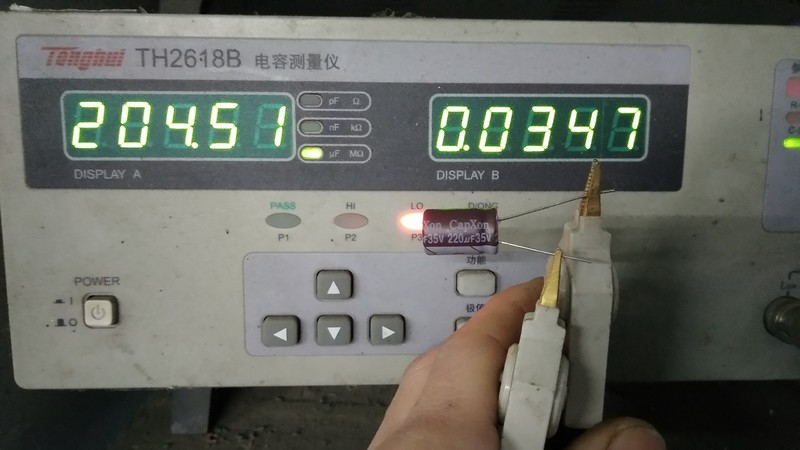

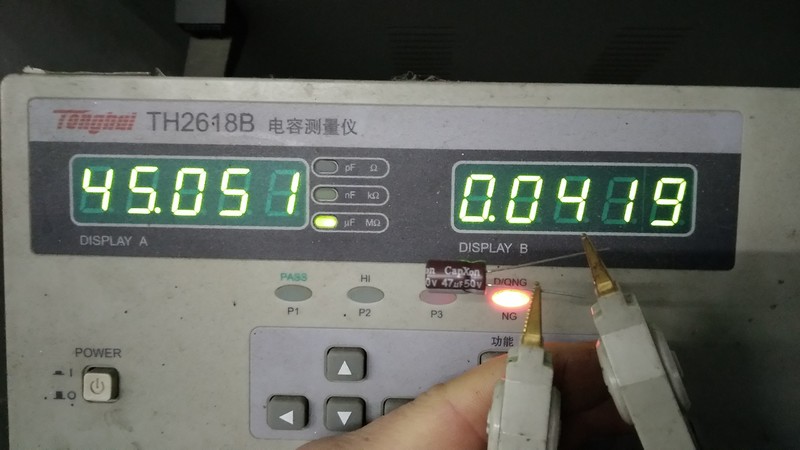

TH2618测量47UF.jpg TH2618测量220UF.jpg
TH2618测量100UF.jpg TH2618测量1000UF.jpg

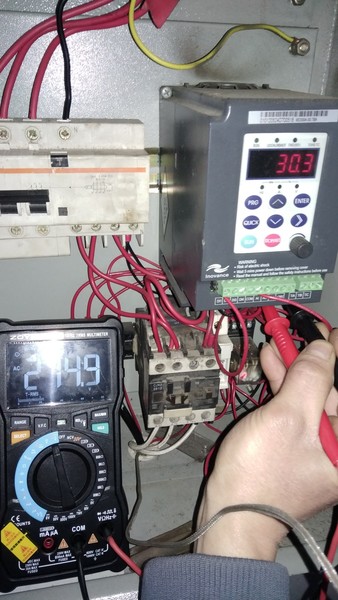

VFC测量编频器输出电压没有普通万用表测量时电压跳动得那么厉害。这个功能在工厂使用很不错的。 VCF变频器电压测量.jpg


下面是拆拆

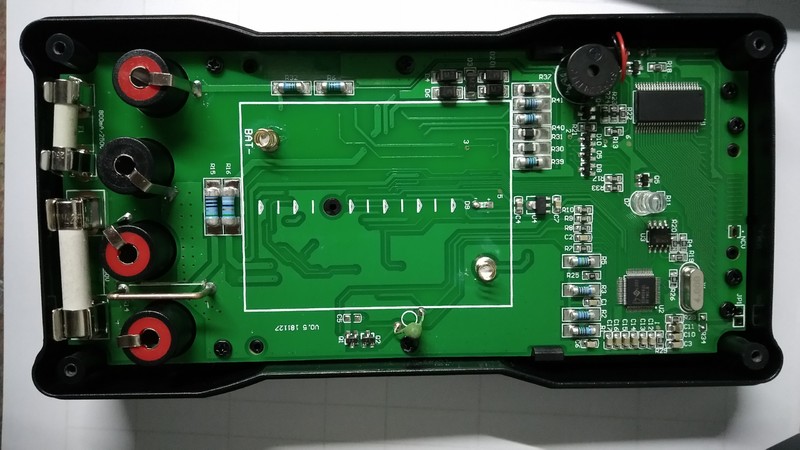

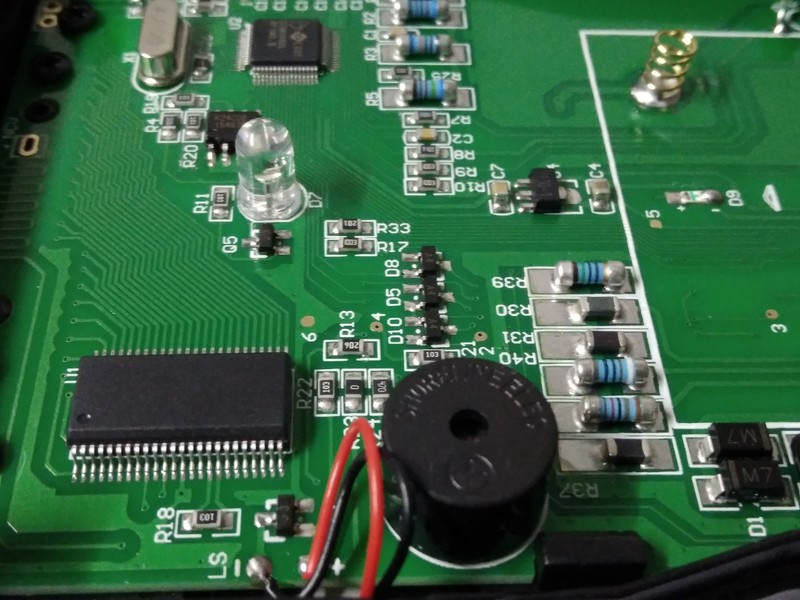

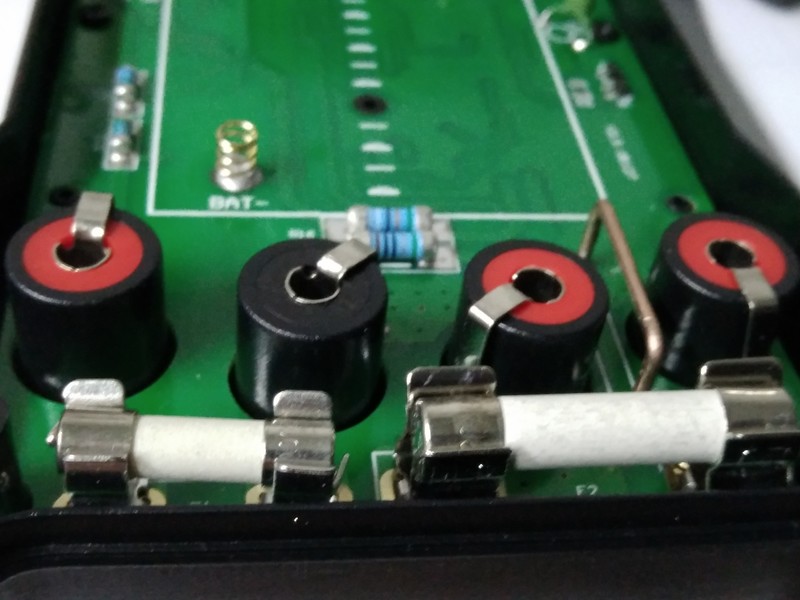

内部PCB背面.jpg 表笔4MM插座.jpg

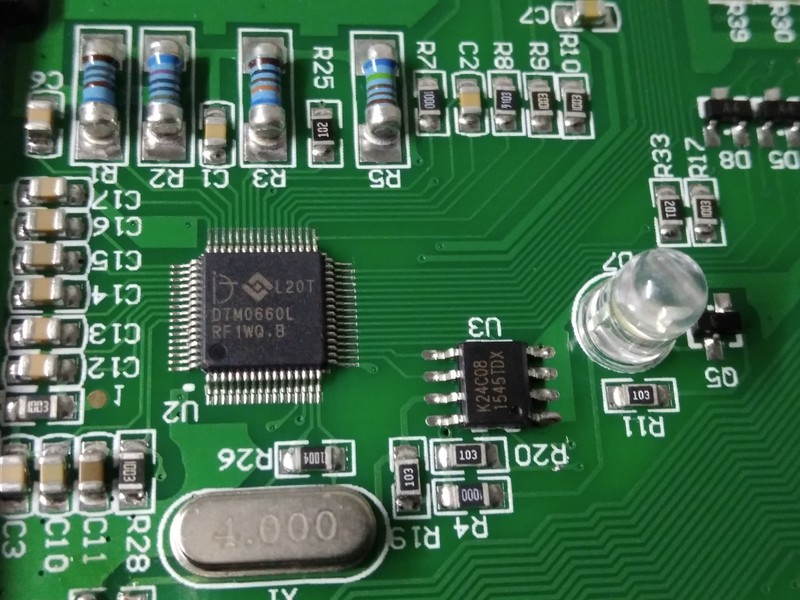

主控芯片.jpg 无名IC.jpg

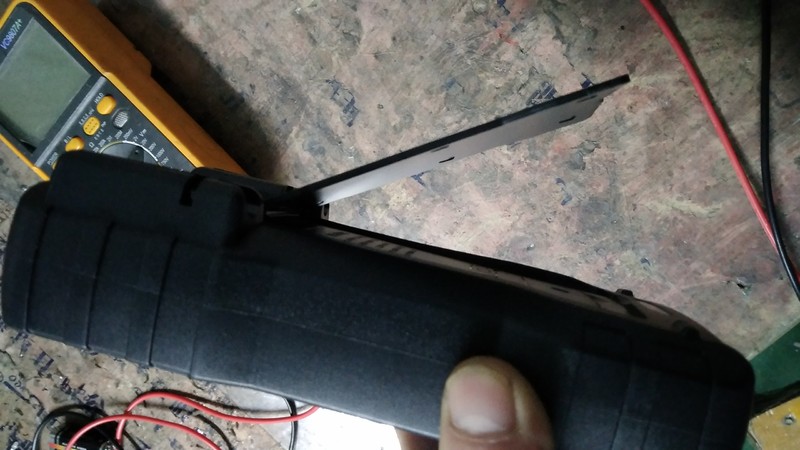

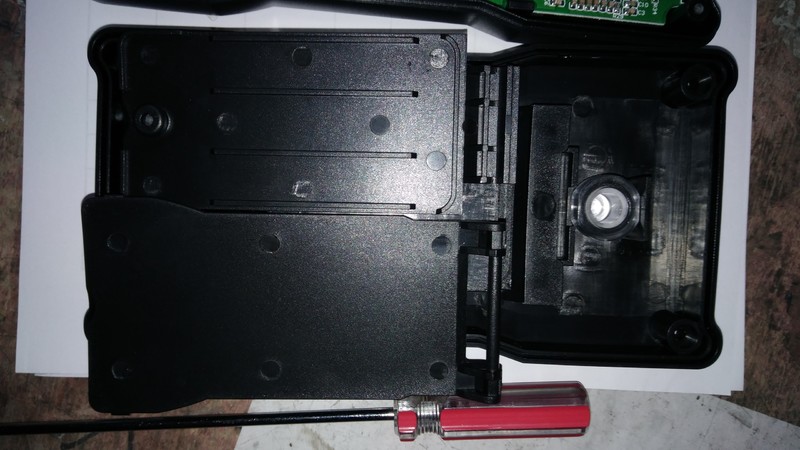

吐槽下这个背撑，个人使用不是很习惯，张开角度太小，而且那个背撑的塑胶很薄，怕是很容易断吧。。。
背撑.jpg 这背撑张开角度太小了不习惯.jpg 这个背撑和电池盖一拿就掉下来.jpg




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

zlmimg 数字精灵G 2019-1-5 21:21:18
三个表哪个表最快啊？
2019-1-5 21:21:18 回复
wgsd 数字大神J 2019-1-5 21:21:21
测量非电解电容应该很准吧？
2019-1-5 21:21:21 回复
白不分 楼主     数字大师F 2019-1-5 21:30:52
wgsd 发表于 2019-1-5 21:21
测量非电解电容应该很准吧？

非电解电容没测试哈。
2019-1-5 21:30:52 回复
表述 数字精灵G 2019-1-6 07:53:42
万用表测量电解电容只能作为参考。
2019-1-6 07:53:42 回复
勇闯沙滩 数字大神J 2019-1-6 08:02:47
看PCB板上的元件焊接还是很整齐的，分离式电池盒用弹簧接触能很好的避免电池漏液，测试到位很好的表。
2019-1-6 08:02:47 回复
白不分 楼主     数字大师F 2019-1-6 08:41:53
zlmimg 发表于 2019-1-5 21:21
三个表哪个表最快啊？

自动档和华谊的对比了下，M1的速度略快。
2019-1-6 08:41:53 回复
kyhwhb 数字大神J 2019-1-6 08:48:56
M1元器件用料看起来还是不错的！
2019-1-6 08:48:56 回复
散淡021 数字大神J 2019-1-6 09:15:59
谢谢分享！

2019-1-6 09:15:59 回复
人艰不拆 数字王者I 2019-1-6 11:09:49
自制电流源那是431+运放的吗
2019-1-6 11:09:49 回复
白不分 楼主     数字大师F 2019-1-6 11:24:39
人艰不拆 发表于 2019-1-6 11:09
自制电流源那是431+运放的吗

嗯，我用的741运放，op07没有
2019-1-6 11:24:39 回复
atz123 数字王者I 2019-1-6 21:21:05
谢谢分享！！！
2019-1-6 21:21:05 回复
fslichong 数字王者I 2019-1-7 08:05:26
确实漂亮，最吸引人的是用了硬芯片 ，现在用硬芯片的表是越来越少了，那个硬芯片即是质量也是一种情怀
2019-1-7 08:05:26 回复
kyhwhb 数字大神J 2019-1-7 08:17:22
硬封芯片普遍受到青睐，成本比软封高不多少，应该说厂家选硬封是明智的！
2019-1-7 08:17:22 回复
人艰不拆 数字王者I 2019-1-7 10:26:42
白不分 发表于 2019-1-6 11:24
嗯，我用的741运放，op07没有

应该也没问题，哈哈
2019-1-7 10:26:42 回复
chixian 数字探长D 2019-1-7 15:17:08
dtm660和HY 12P66,是否是一个芯片?
2019-1-7 15:17:08 回复
chixian 数字探长D 2019-1-7 15:17:51
M1用0660?
2019-1-7 15:17:51 回复
fankai 数字斗士C 2019-1-7 15:36:22

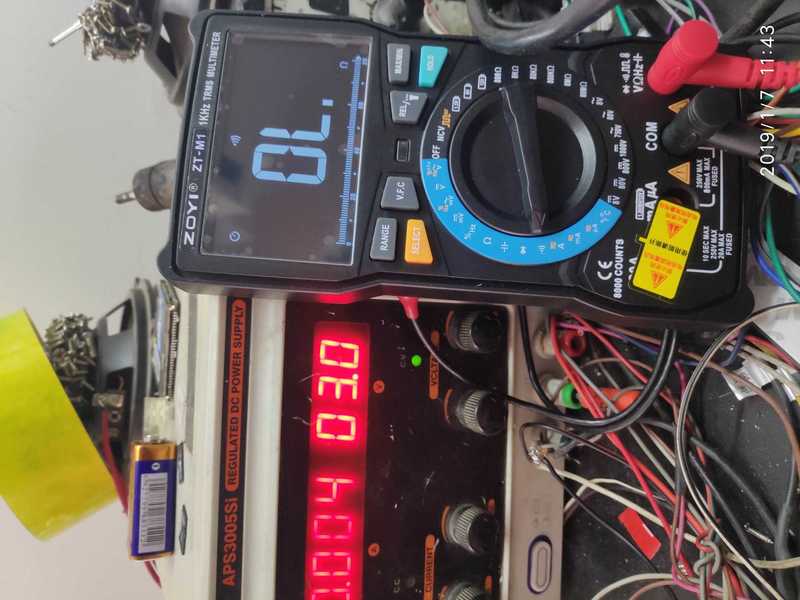

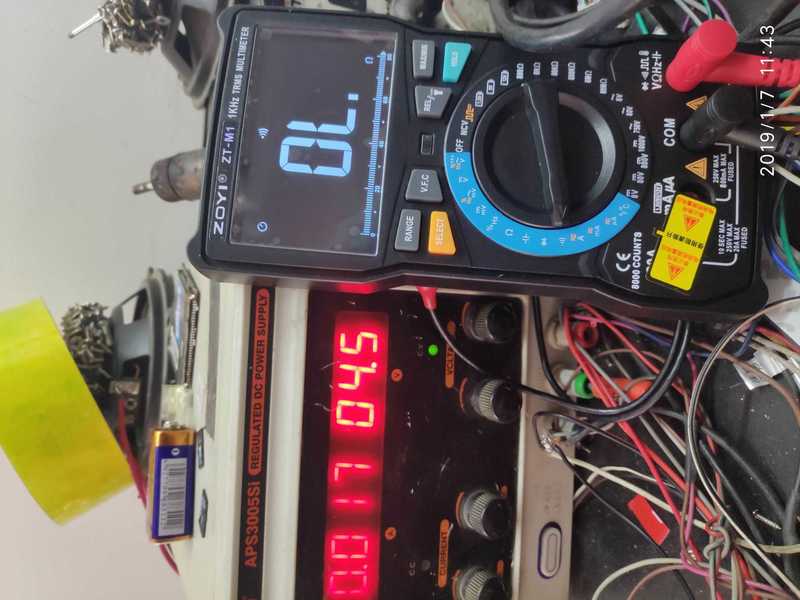

背光改成稳压3伏供电了，电压低至又.9伏显示欠压符号，镍氢电池完美可用
以下程序自动插入未在内容中添加的图片或附件
2019-1-7 15:36:22 回复
jiangr 数字梦想家E 2019-1-8 09:30:49
"吐槽下这个背撑，个人使用不是很习惯，张开角度太小，而且那个背撑的塑胶很薄，怕是很容易断吧"

支撑设置有两档，并且可以向后用力弯曲不会断裂
2019-1-8 09:30:49 回复
