笔者职业是PC x86/x64 coder，一直对电子感兴趣，可对电子知识了解贫乏，想来单片机也是写代码，上手容易些。

C51     - 51单片机，最早由Intel研发，8位单片机
LCD1602 - 16x2行（32个字符）的字符型液晶
Keil    - 集成开发环境，对单片机的源码进行编辑，编译，和管理
Proteus - 仿真软件，用电脑模拟搭建电路，模拟运行状态及结果

笔者所用版本是keil3中文版，原因是它的安装包只有12MB大小，Proteus 7.8 sp2 + 汉化补丁，安装包只有89MB大小，还是母语看着舒服。
安装过程略。

推荐使用everything，一款1MB左右的查找软件。

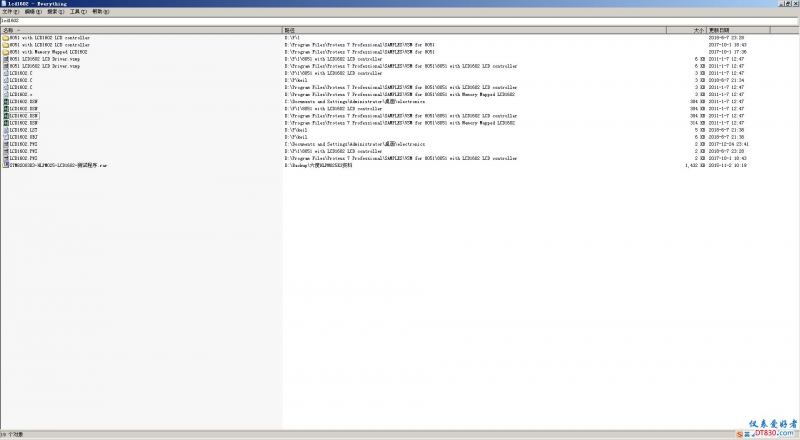

安装好Proteus + Keil后，打开everything，输入lcd1602:

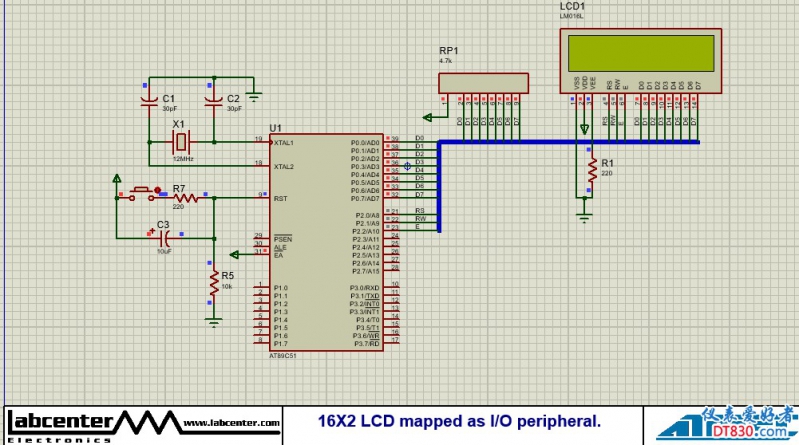

找到 LCD1602.DSN，注意选8051 with LCD1602 LCD controller目录里的，最好把这个目录拷贝到其他地方做备份，双击打开LCD1602.DSN，

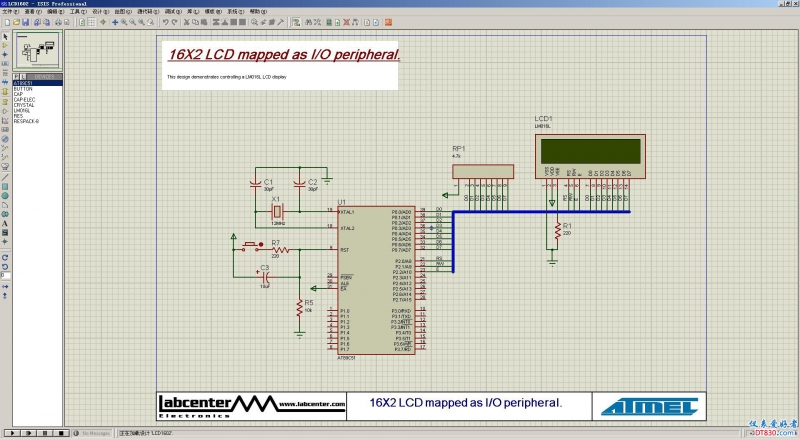

注意左下角的开始停止等按钮，

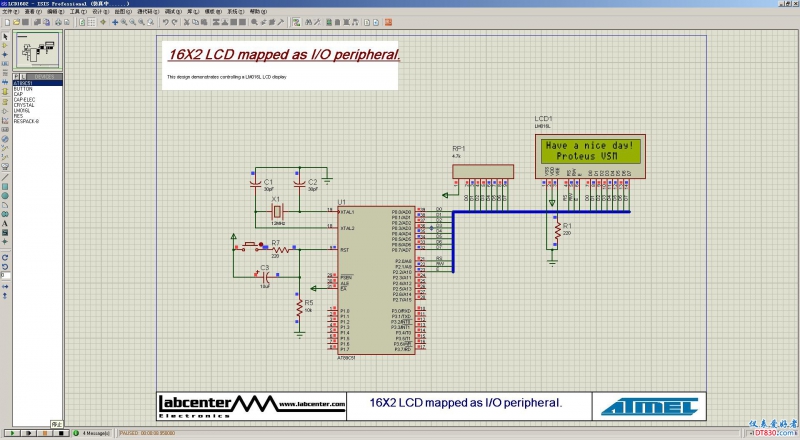

按开始按钮就开始仿真了，可以看到LCD里输出的显示：

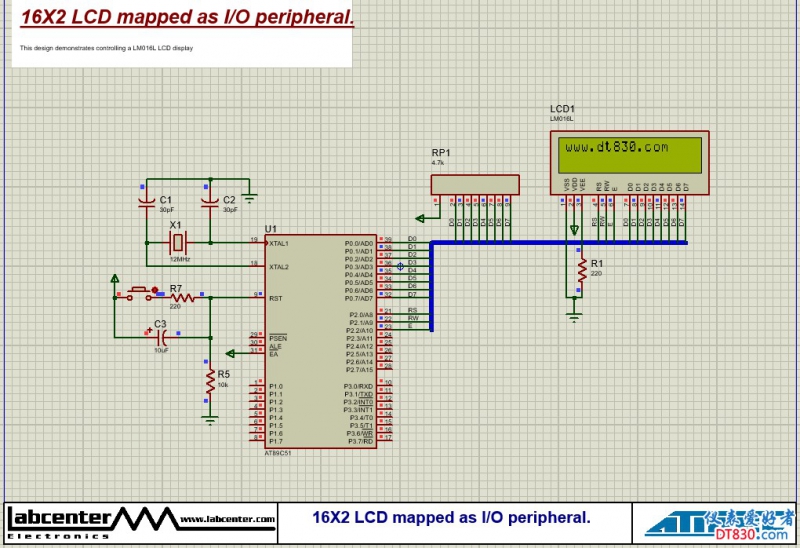

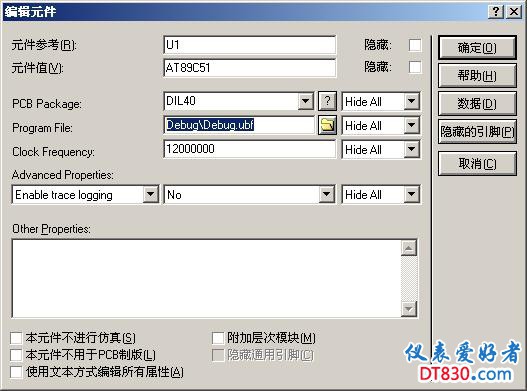

按停止按钮，双击图中AT89C51那个芯片，出现配置窗口：

注意笔者选定状态的Program File: Debug\Debug.ubf，这里就是给单片机里加载的程序，这里可以加载hex文件。这就是仿真的过程。
下面演示如何用Keil来编程，也就是写源码并生成hex文件，然后就可以用Proteus来仿真自己编译的程序了。

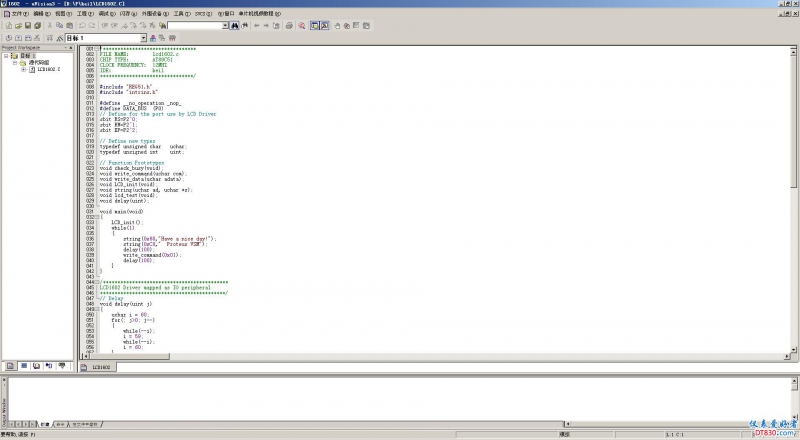

在Keil里新建一个工程，注意单片机要选AT89C51；
上上述8051 with LCD1602 LCD controller目录里有个LCD1602.C，去掉只读属性，拷贝到Keil的工程里。

然后做下图修改：

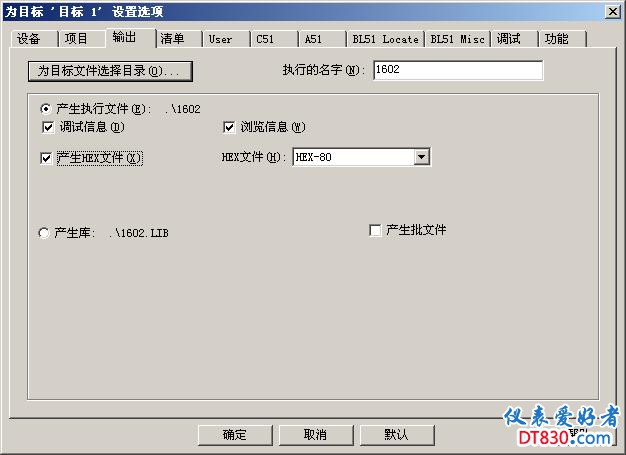

生成的时候要勾选生成Hex文件。

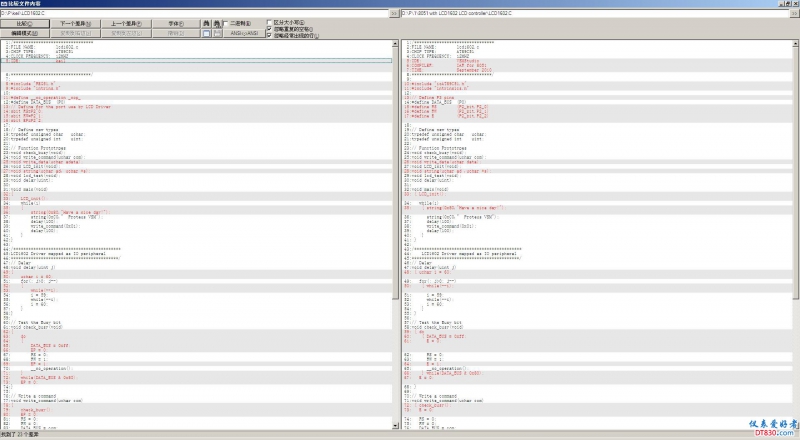

附上修改后LCD1602.C与原始LCD1602.C，用文件比较工具可以看到区别，推荐winmerge 2.14
