好难得 电流「源」

①电子电路的 基准，到底有啥用？！
②论原理，好难得电流「源」跟一般的电力调控器有何差异？！

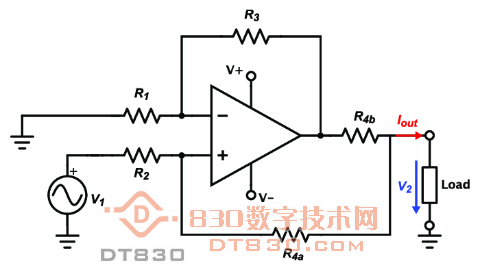

好难得电流源跟主流的电力调控器，有两种本质上的区别，
①系统工况是伪开环状态，运放的两个输入端都跟输出相连，那就是完整的闭环，但因反馈量相等，净反馈遂为零 (请注意，是零，不是无)，

②因同相输入端有R2这个地脚电阻，而不是直接以 V1 为地脚，所以，系统的参考 (亦就是同相输入端) 电位不会像一般的电力调控器那样固定，而是 会受输出状态的影响，两个输入端的电位 随负载投切而浮动。

在零反馈或正反馈工况下，虚短是无法建立的，但当挂载时，正反馈被拖低，负反馈显露，这电路遂能建立动态平衡维持稳定，虚短的格局亦得以落实，
稳压器的採样电阻跟负载並联，两者可同时接地，恒流器的採样元件跟负载串联，如果负载必须接地就得接地，且必须脚踏实地，不让任何检流元件有隙可乘，但是，高位 (负载热端) 检流会增加电路的复杂程度，
好难得电流「源」，是个负载接地的系统，与一般电力调控器的恒流机制不同，这电流「源」根本就不检测负载电流，恒流的原理，全赖整个电路自身的动态平衡，R4b 的作用只是〖I out〗的自然设定者而不是甚么採样元件。

换能器，是电力的发源地，是真正的电源，
在电子技术领域中的「电源」，该名为〖电力调控器〗，
论角色属性，就是一根「有源电源缐」，作用就是 连接与修饰，
大家有否发觉，绝大多数的电子电路，想要有输出就得给讯号，放大器固然，电力调控器其实也一样，
能在市场流通的电力调控器，都是以负反馈为根本的，负反馈，对待机状态的稳定及动态响应都有好处，
电力调控器要做的就是，让输出不变，而让输出稳定的先决条件就是，输入端不乱动，此乃根本，如何稳定，则是方法论。

稳压，最简单的就是 让负载跟稳压二极管並联，
大家有否发觉，开关电源的误差监理板块 也是线性电路？！
负反馈式稳压器，其实就是利用〖虚短〗效应，让负载 (或採样元件) 跟基准建立〖虚並联〗的关系！
稳压，可直接从负载端子採样，或加上电阻分压链，这分压电阻是跟负载並联的，如果採样电阻跟负载串联，这系统就变成恒流器。



电力调控器的参考点，通常是误差监理板块的同相输入端，参考点稳了，採样点的状态才能安定，基准的作用，就是给参考点提供牢靠的站台，取得最好效果的做法就是，把参考点直接锚于基准上，不论开关线性、稳压恒流功因修正，莫不如是，
完美的接地，仍旧胜过任何基准元件，可是，倘若把参考点接地，输出就为零，负载就没电可吃了，所以，基准的存在不光是仅供参考，而是营造输出所需的「讯号源」，这一点，不见经传 (无论是入门书，课本教材，科普刊物，还是专业著作)，老师也不会这样教。



恒流器的检流元件与负载是无法同时接地的，如果负载接地，接地端子就必须完全紧贴电路板，那就只能高位检流，但高位检流不好做； 好难得电流「源」是线性电路，配置是闭环，但空载工况是零反馈，有载时是浅度负反馈，虽然是浅度但足以保证虚短，跟电力调控器不同，两个输入端都有地脚电阻，谁都跟基准不直连，
那就意味着，这运放没有参考点，输入端的共模电位会随输出的变化而挪移，好难得电流源是负载接地的，但根本就甭检流，R4b 的位置跟基准(V1)不对等，无法满足构成 虚並联 所需的硬体条件，所以 R4b 只是〖I.out〗的设定者而不是甚么检流电阻，恒流的实现，纯赖电路自身的动态平衡，V1的作用只是给V2提供支持而矣。

LhUpBJT 发表于 2026-2-3 02:35
稳压，最简单的就是 让负载跟稳压二极管並联，
大家有否发觉，开关电源的误差监理板块 也是线性电路？！
...

最近在自己diy電瓶充電器 發現csdn恆流電路文章开关电源次级回路采用LM358恒流恒压电路原理
有foldback折返 限流等電路 搞得我頭暈 有些資料還沒搜到 感謝樓主分享此電路
發現很多事情不太簡單~  蠻多學問~
可以從樓主的帖子 看出樓主的功力佩服
