关于天宇t21L的背光的改装及其他

转了一大圈，咱们论坛也没有太多人发表关于这款表的改装，那么我就详细发一个吧
首先先是要准备的工具

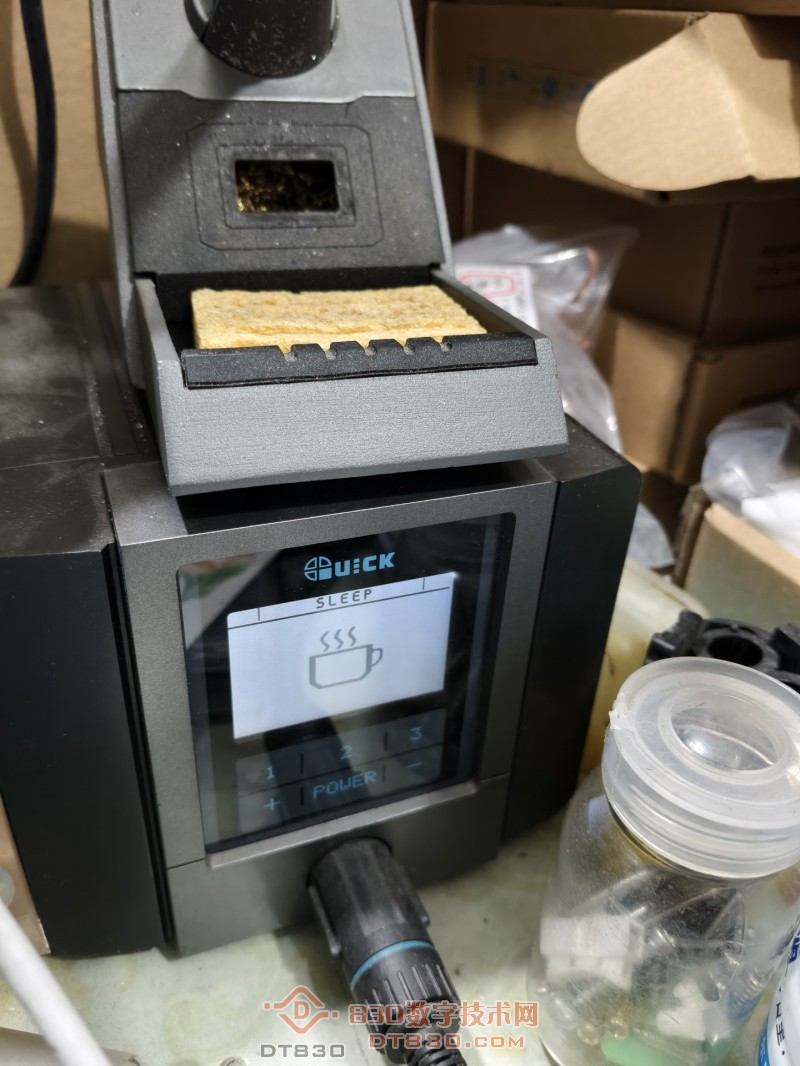

一把尖头的镊子，电洛铁

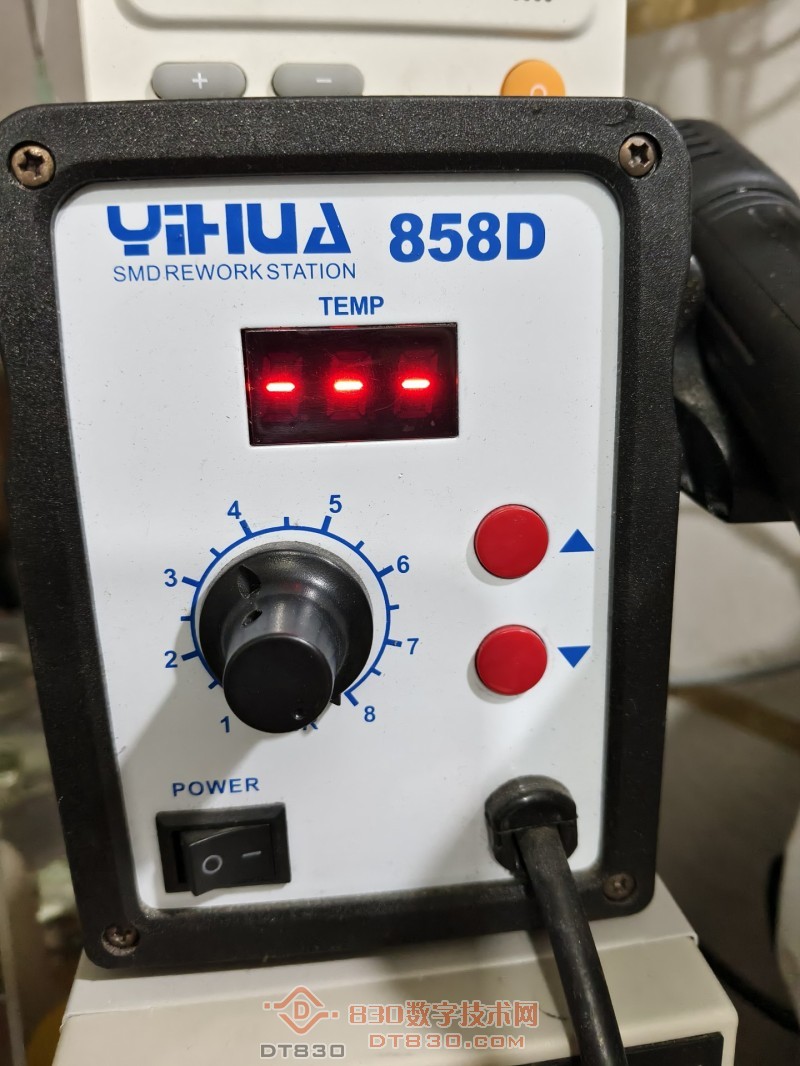

热风枪（不一定需要。）

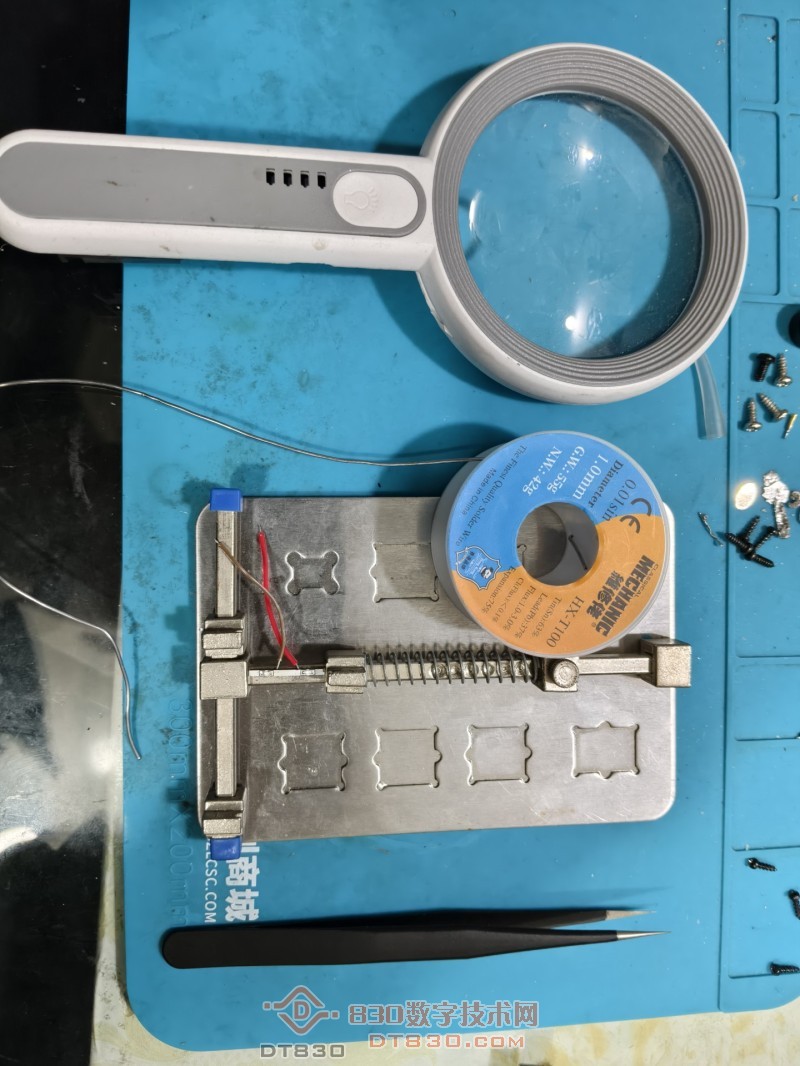

焊锡丝  PCB板固定夹（可有可无）
手持放大镜（必须需要）

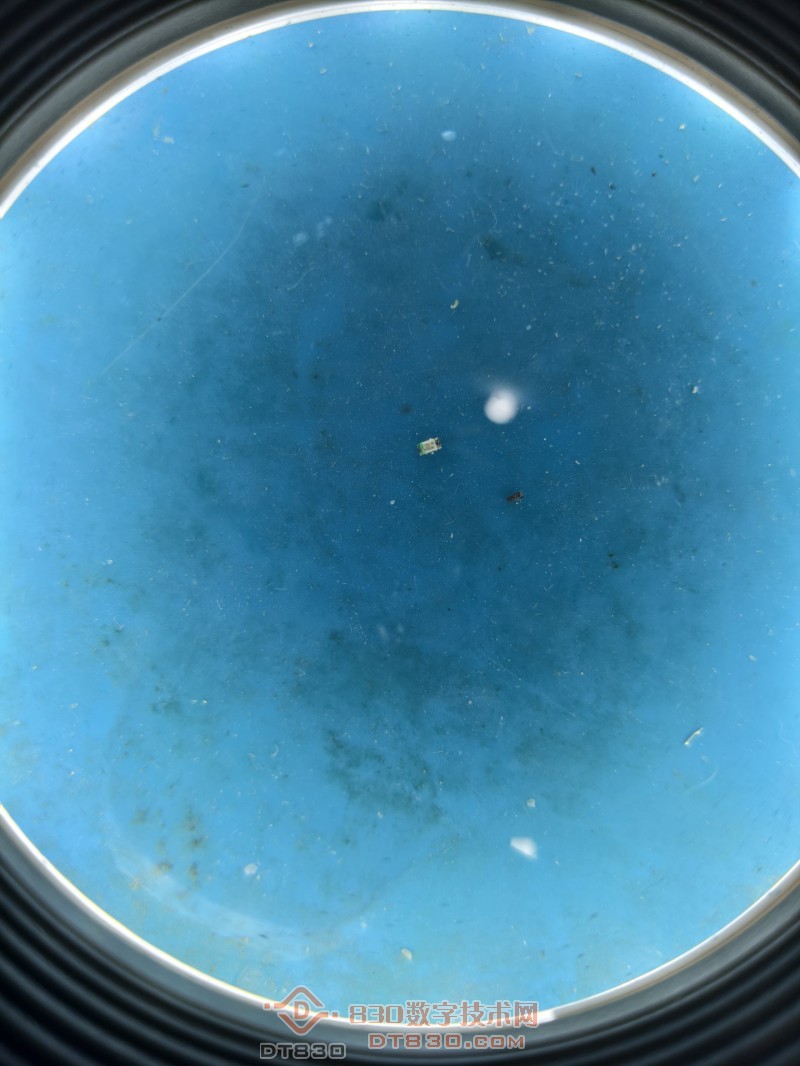

0603封装的LED
0805封装的1nf cog电容
0805        100r电阻

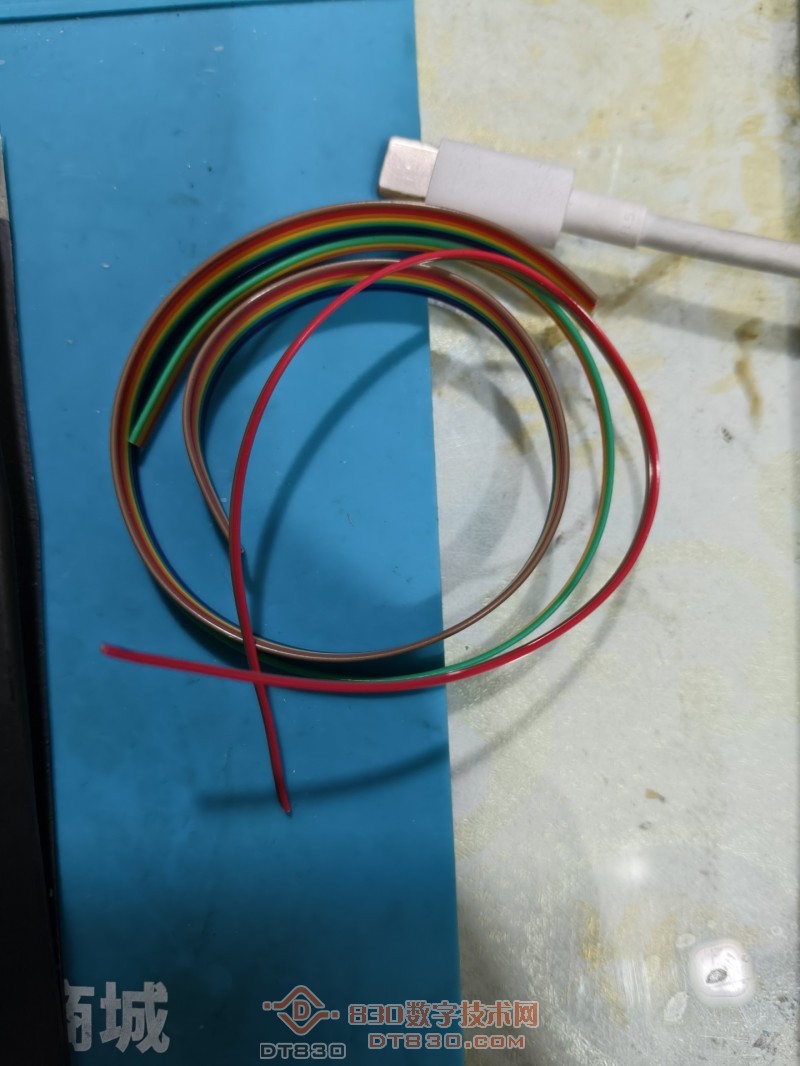

导线等。
首先先是从改其他颜色的背光讲起。

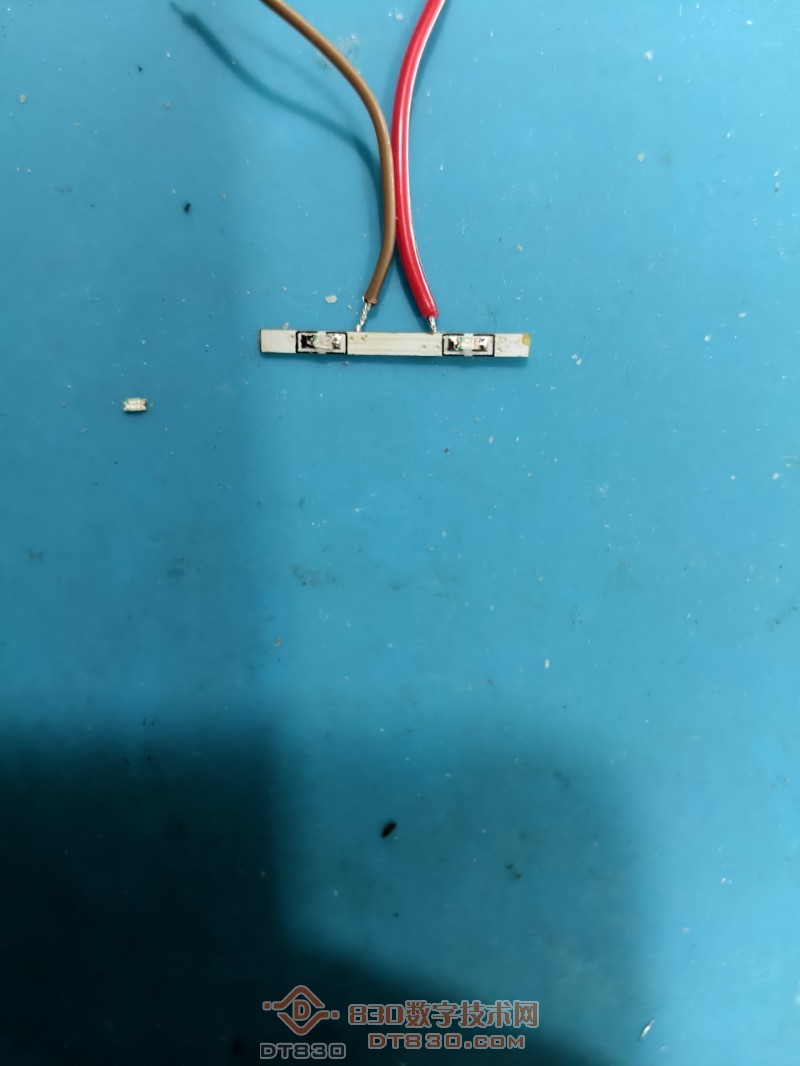

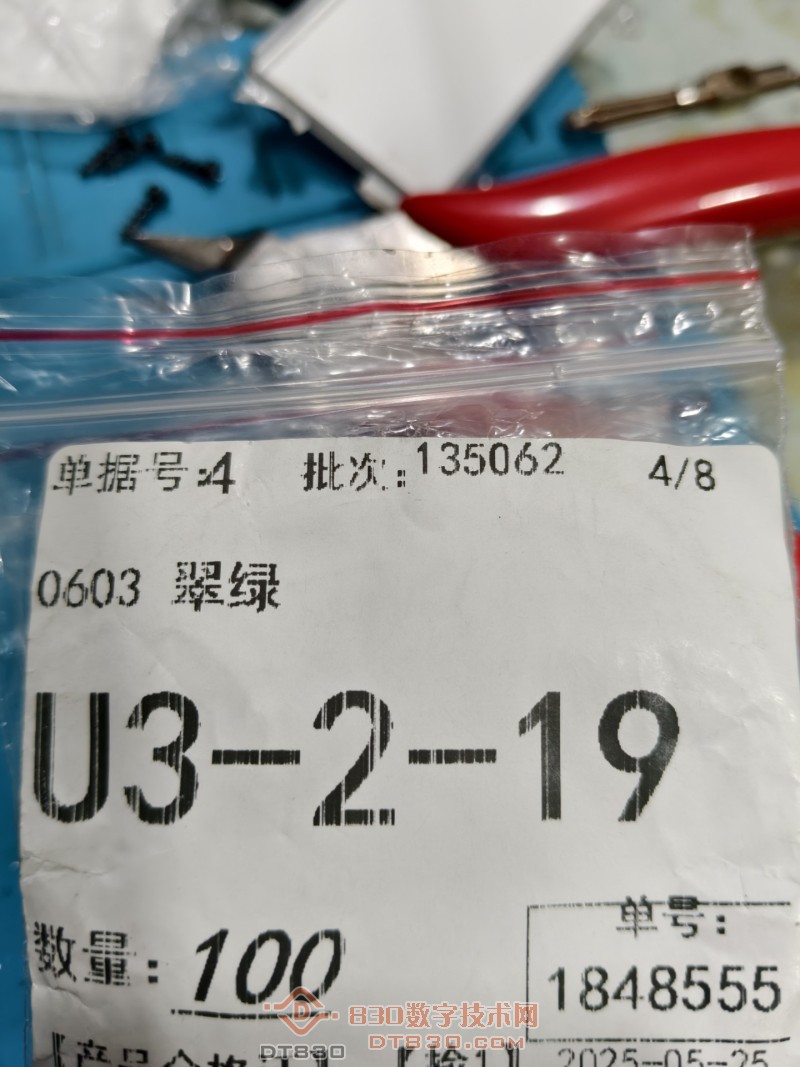

这是背光板，用的是两颗0603封装的led。关于颜色选择，我优先推荐大家买翠绿色，因为价格的原因，它的背光板显示并不是太均匀，改成绿色相对来说比较好一些 。

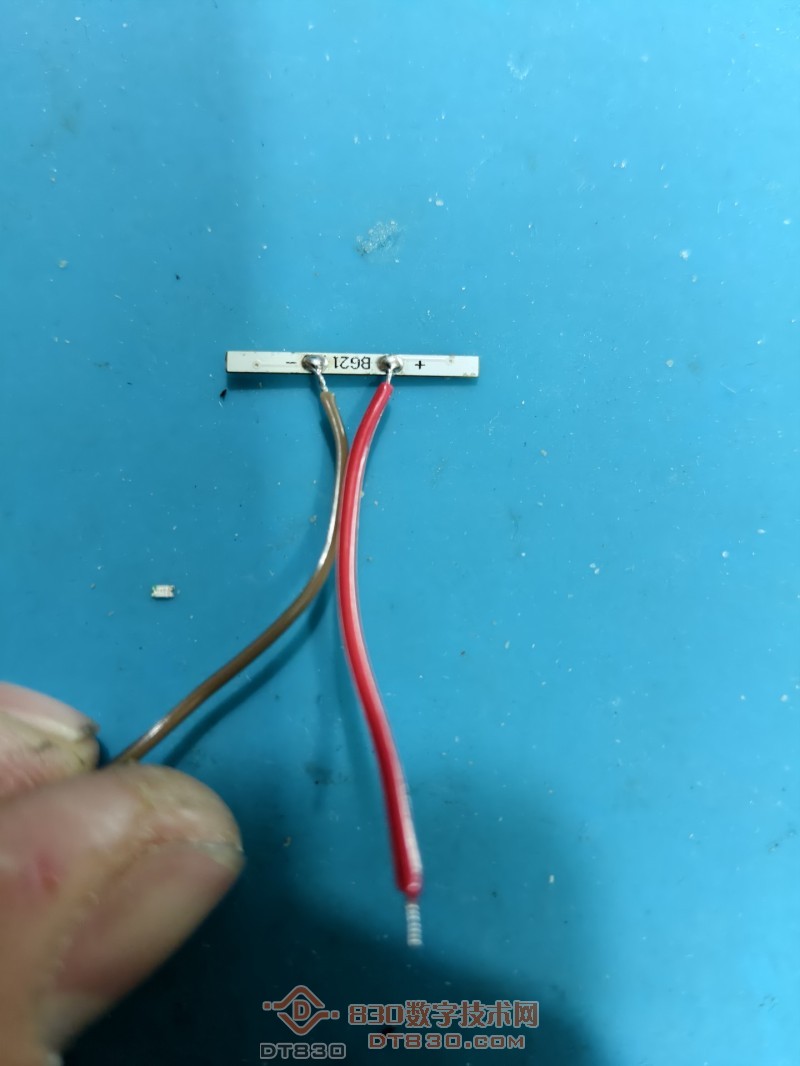

一定要注意好正负极 有绿色竖杠的那一边为负极，没有颜色标注的为正极。

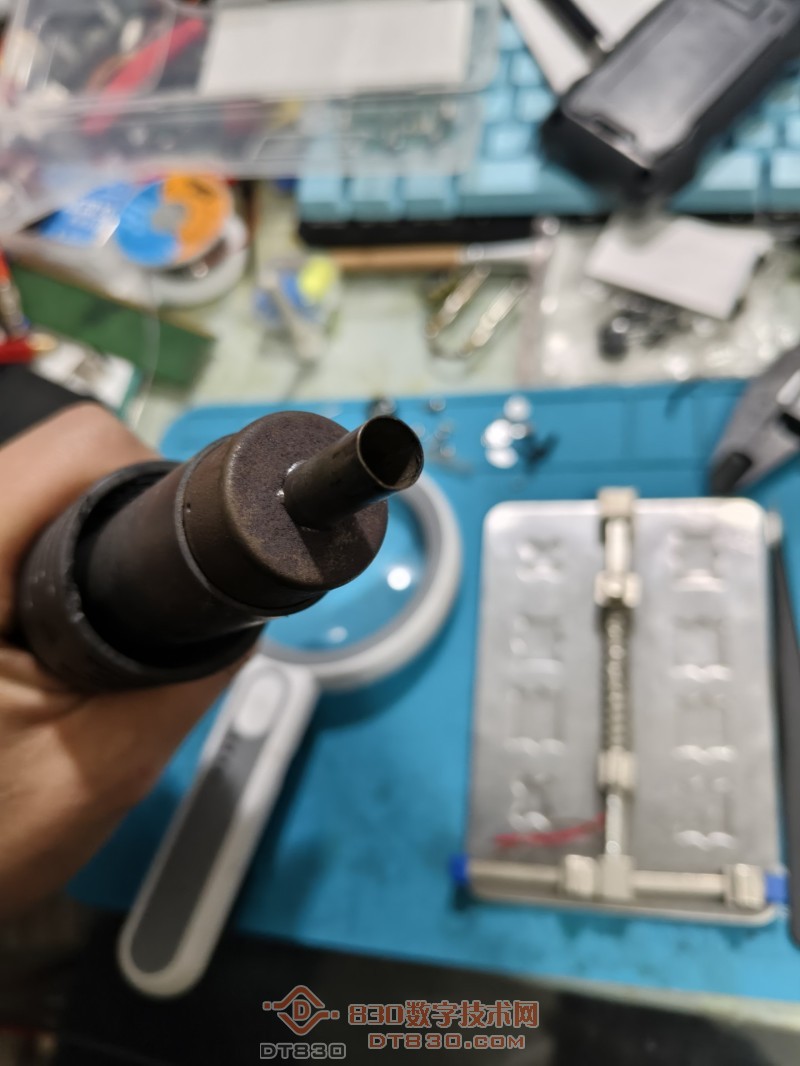

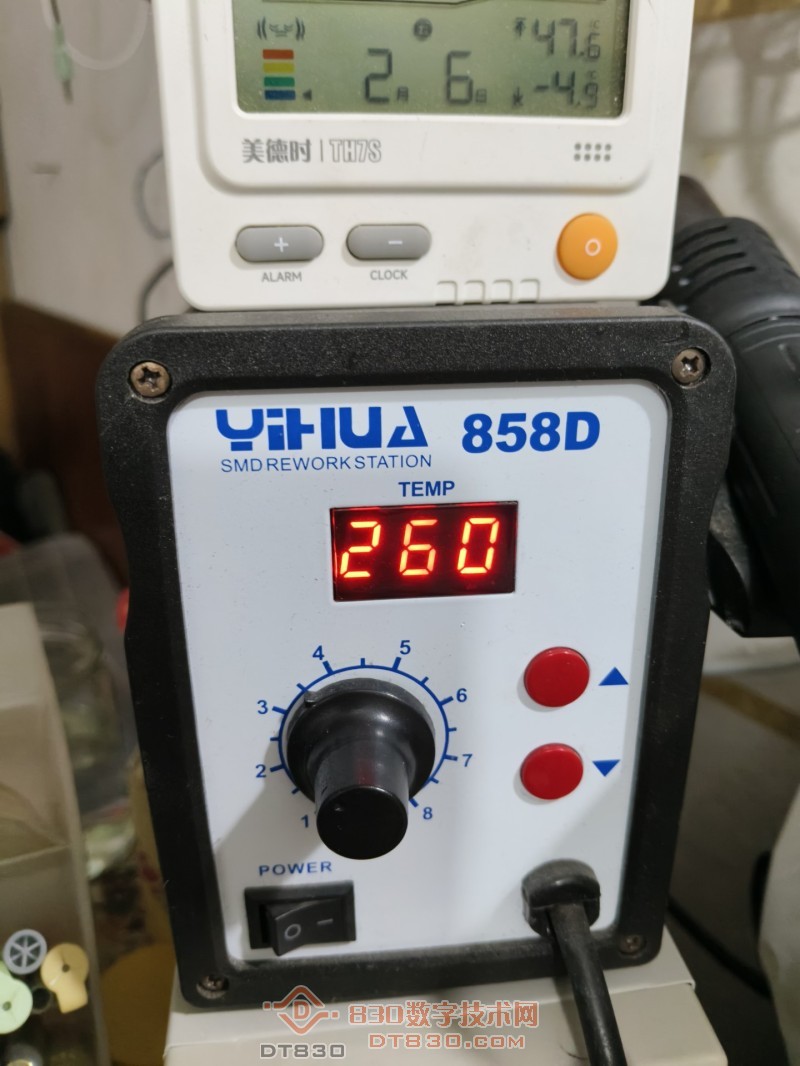

这里优先建议是用热风枪。温度260，风速3~4 ，选用中号风嘴 。

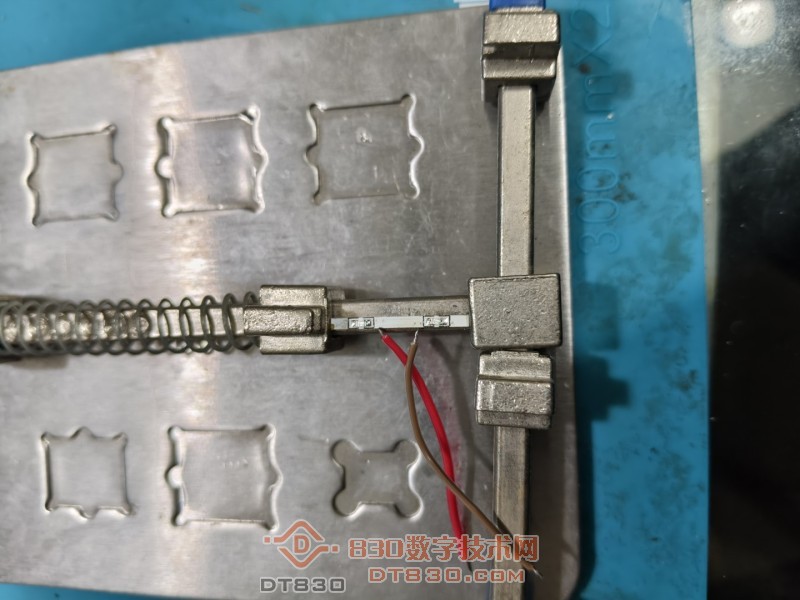

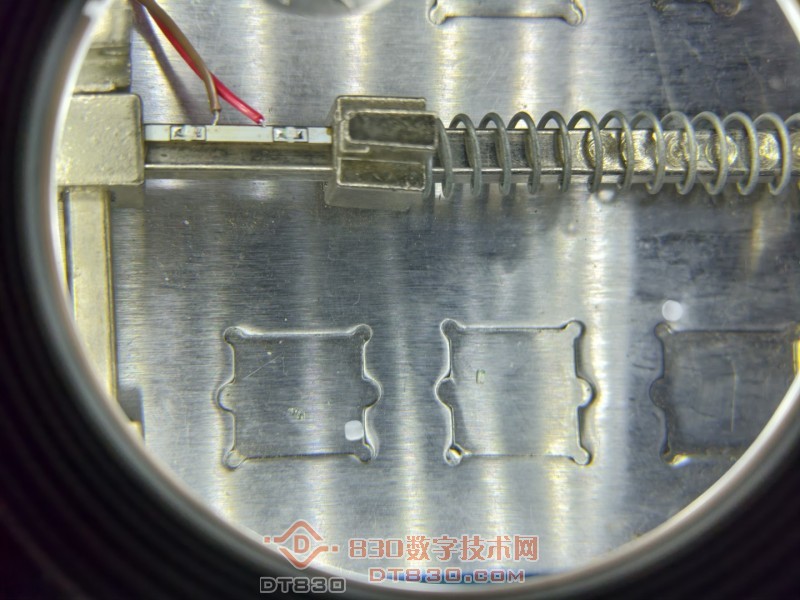

一定要把料先准备好，背光板夹紧，风枪一定要快，准，狠，迅速吹响装上 。

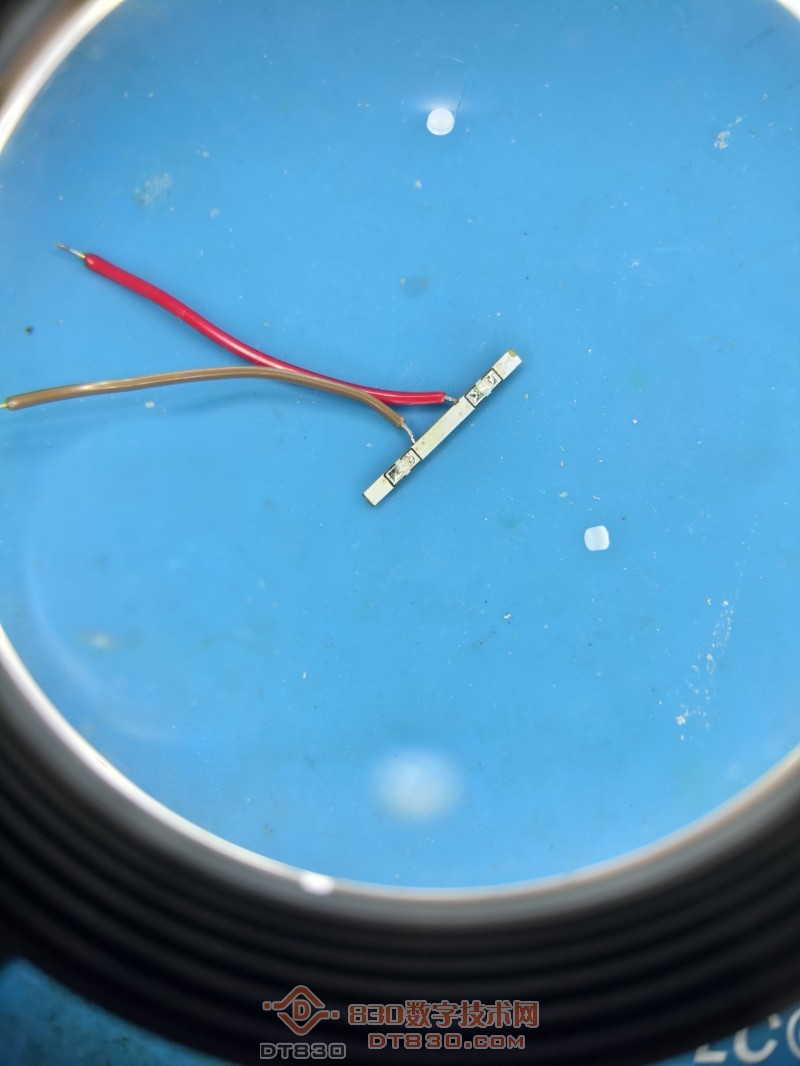

这是改好后的样子
------------------分割线---------------------

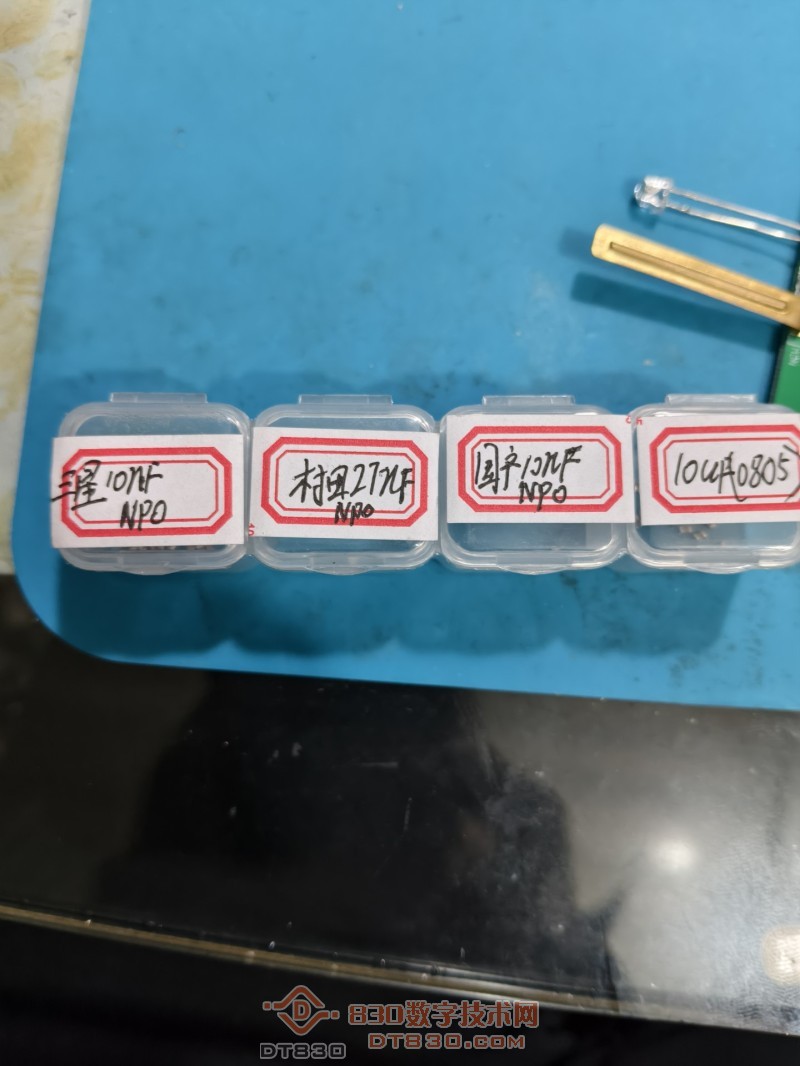

关于c9 积分电容的更改

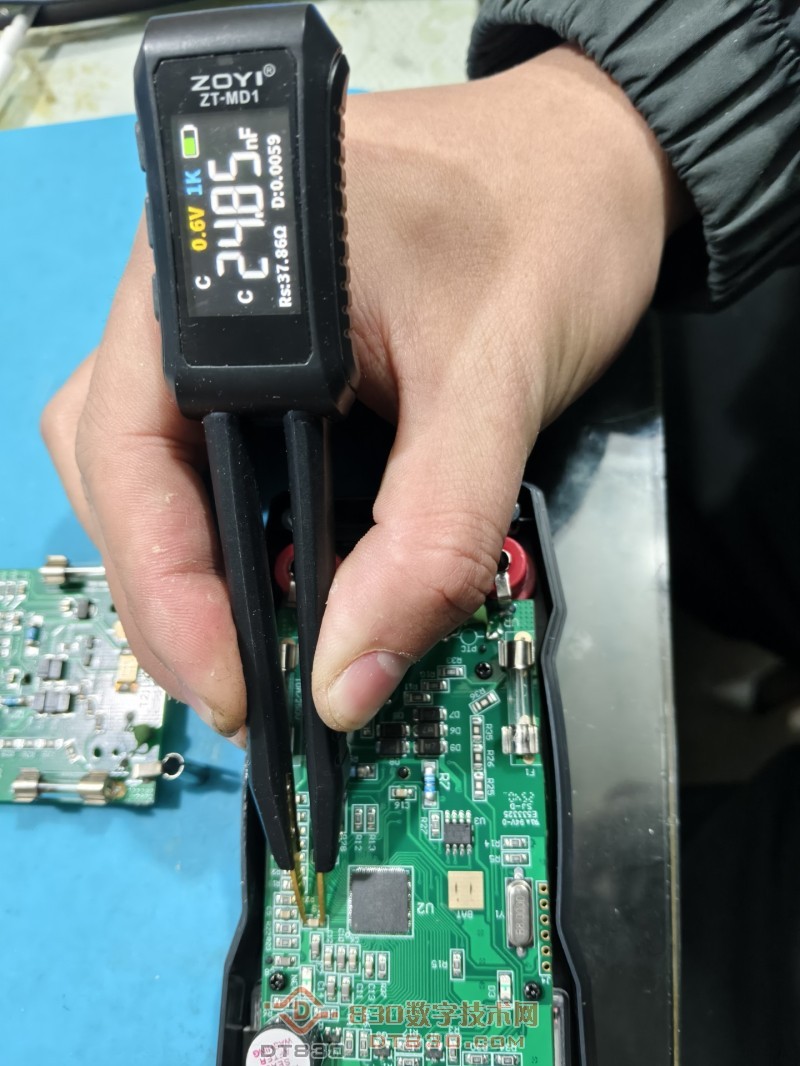

我这里选用的是大厂cog 27纳法（更换27以下需要校准！！！ 如果你有好的电压源，电流源那么你就更换27以下10或者1都可以，如果你没有电流源，电压源那么你就更换27的cog电容或者不更换。 ，原机配的是27纳法x5r瓷片 。 这个改装比较简单，就不仔细说，懂的都懂。
----------------分割线-----------------------
改背光常亮
首先先将r1 51欧姆换成100欧姆，

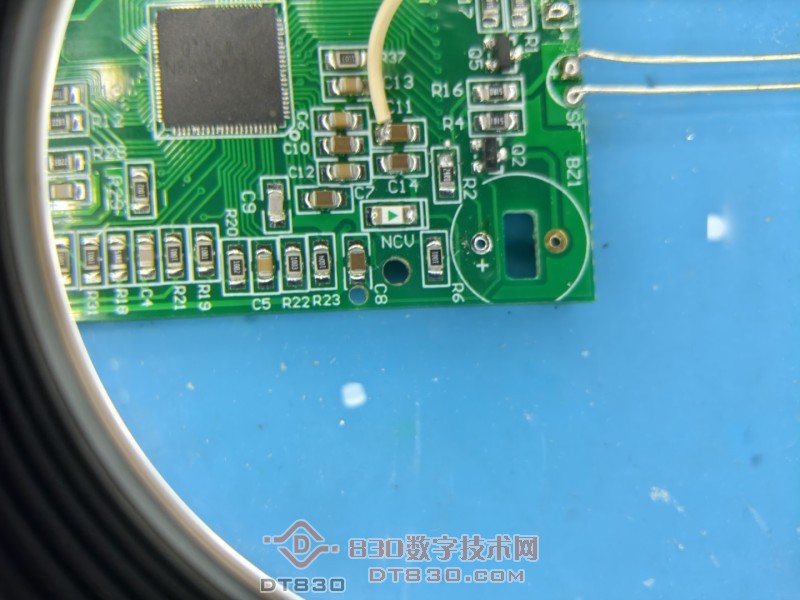

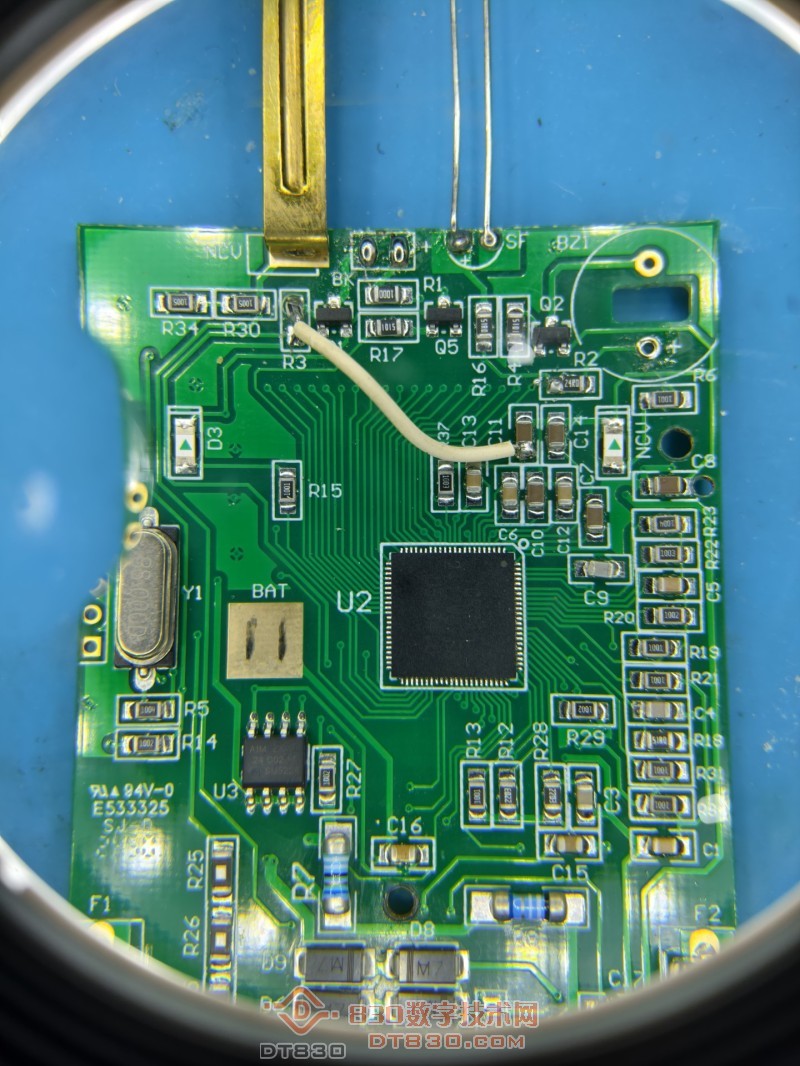

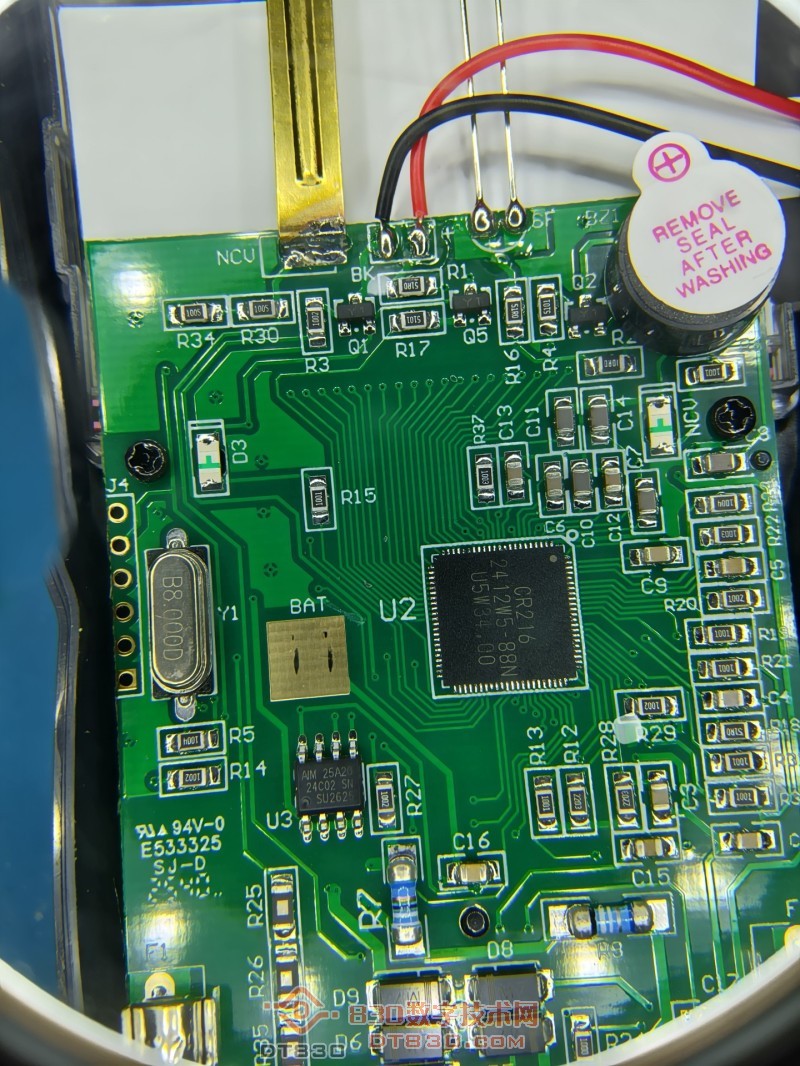

将r3电阻下端角离空，引出一根线直连电阻与电容C11下端相连接。 未改造 改造后。
----------------分割线-----------------------关于蜂鸣器

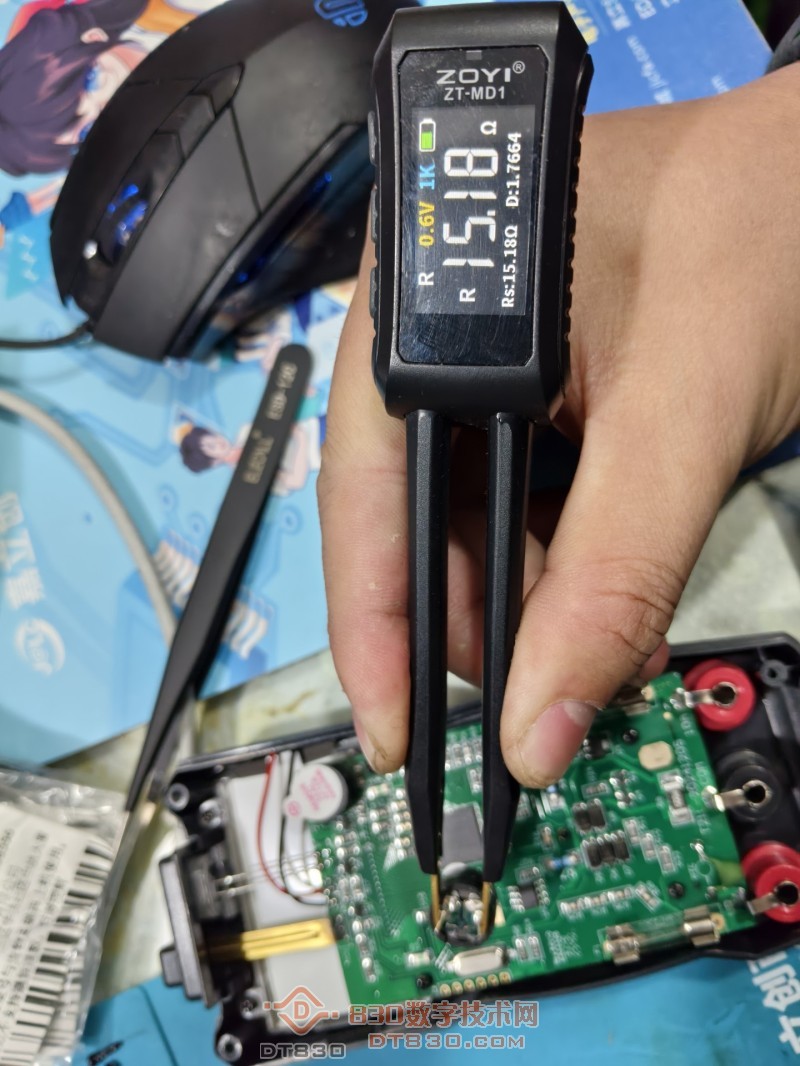

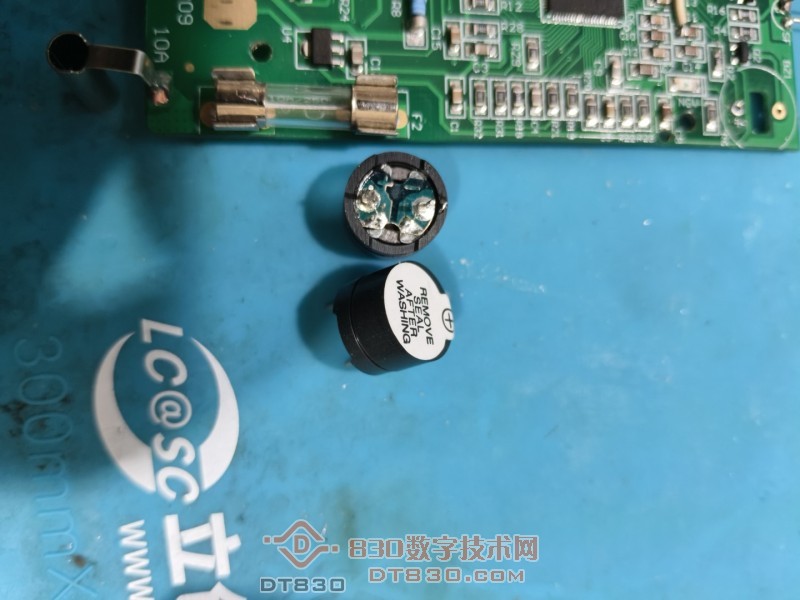

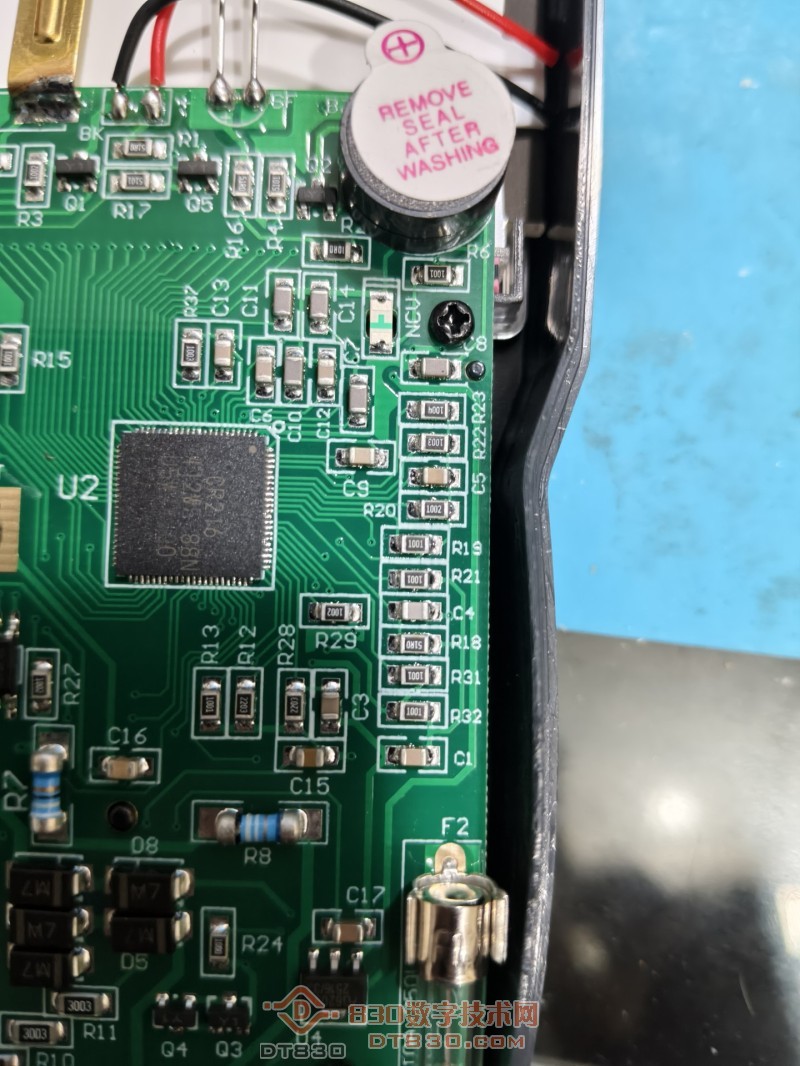

原机的声音特别小，这里选分正负极16Ω蜂鸣器，这个蜂鸣器相比较于原装的声音稍微大一点。，但是实在是没找到更合适的，更大的。
一定要区分正负极 ，好的，这一部分已经完成。
-------------------最后-----------------------

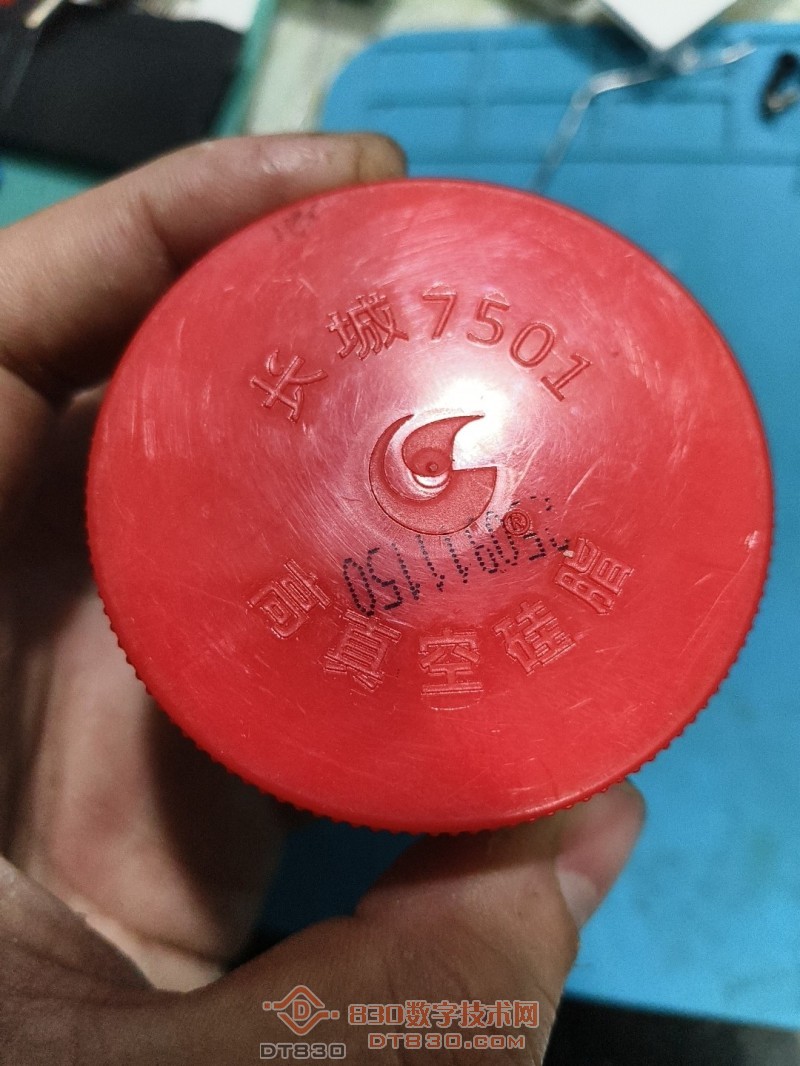

在八卦处抹上印度神油完结 。

好细致又讲究完美的人。

勇闯沙滩 发表于 2026-1-31 07:33
好细致又讲究完美的人。

算不上完美。😁

有图有描述，足够详细，蜂鸣器贴纸撕掉嗓门还能再大不少

最开始写的用1nf后面又写的27。。用哪个啊。。

电容那里是换1nf还是27..最开始写的1nf。。后面又写了27

改完的效果如何 ？

sanmu3710 发表于 2026-2-3 20:57
电容那里是换1nf还是27..最开始写的1nf。。后面又写了27

如果可以校准，你就改27以下，如果没有就改27。
