为LED灯珠均压,改台灯灯板走线

发表于:2018-6-12 11:05:29 1612
电子产品
行为类别: 改装_制作
产品类别: 台灯_灯相关
电子品牌: 其它
电子产品关键字: LED灯

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
组阵的LED灯板,灯珠不均压(指Vf差异过大),除了使灯板发光亮度不均,还会导致Vf高的灯珠提前光衰、损坏,缩短整灯的正常使用周期(详细请自行百度),所以灯珠性能的一致性筛查是必须的。有些LED灯珠,还在内部集成了齐纳稳压管,也是为了更好地均压。但毕竟市场上产品,更多的是使用了普通灯珠,这里仅讨论一下并联的情况:当灯板由低电压驱动时,n个灯珠并联的情况非常常见,若各灯珠接入电源的箔线走向、分布设计不合理,箔线电阻差异,照样会形成新的不均压,危害如前述。

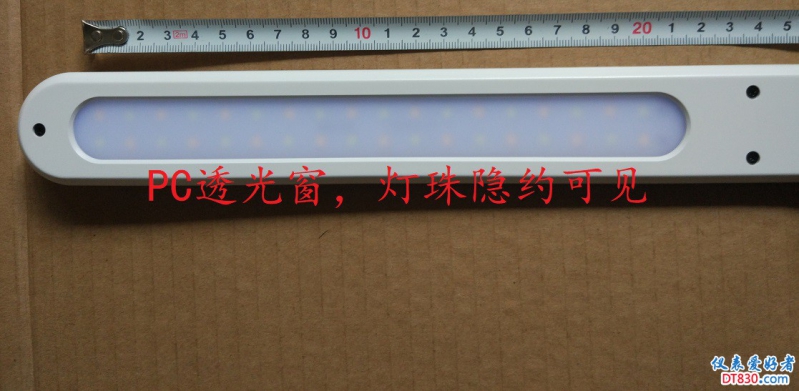

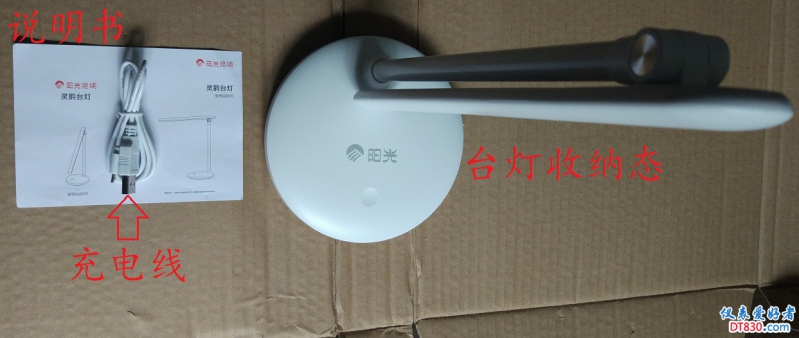

最近买了个阳光牌调光台灯

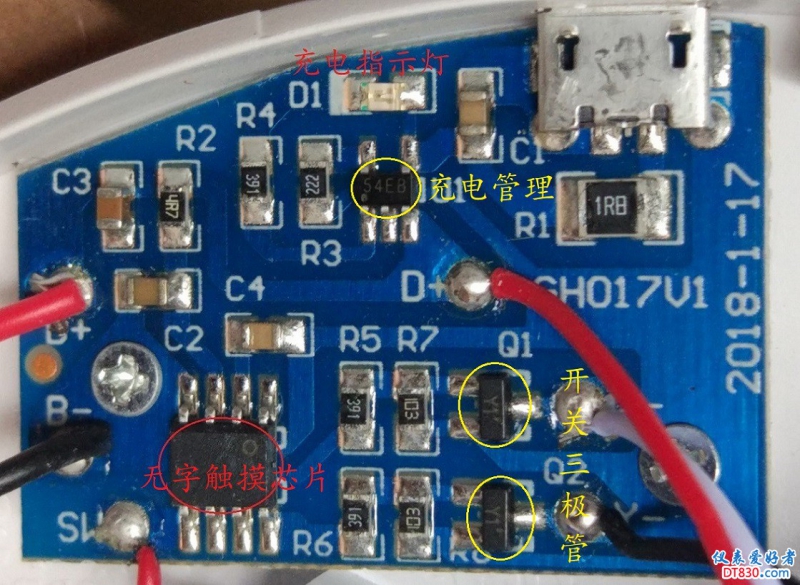

内置18650锂电的低压驱动板

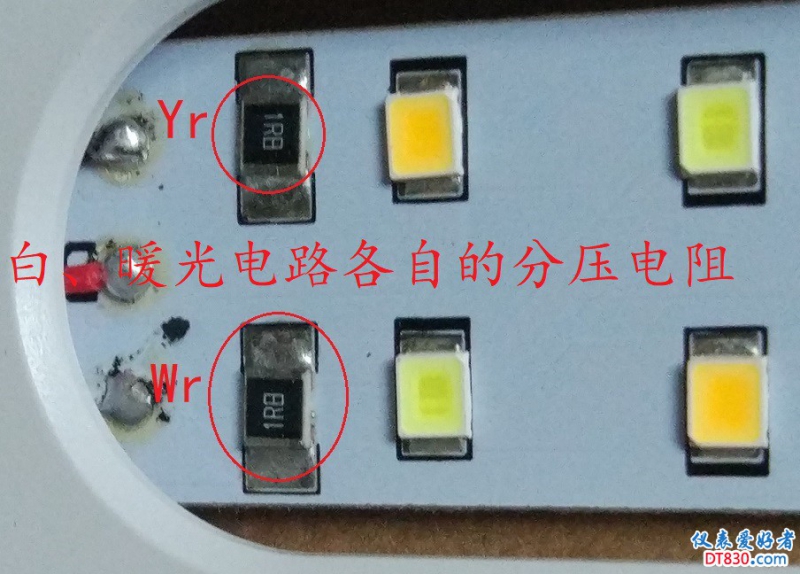

分压电阻

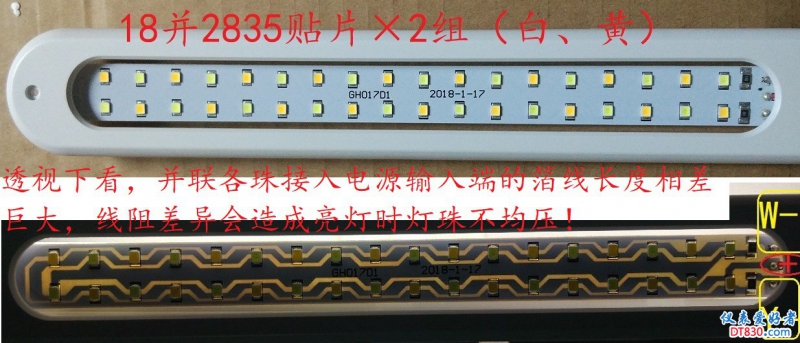

透视灯板,各灯珠接入驱动输出点+、-的箔线长度之和,有明显差异,最大达数十倍,于是想改善一下均压
先测下Vf差异

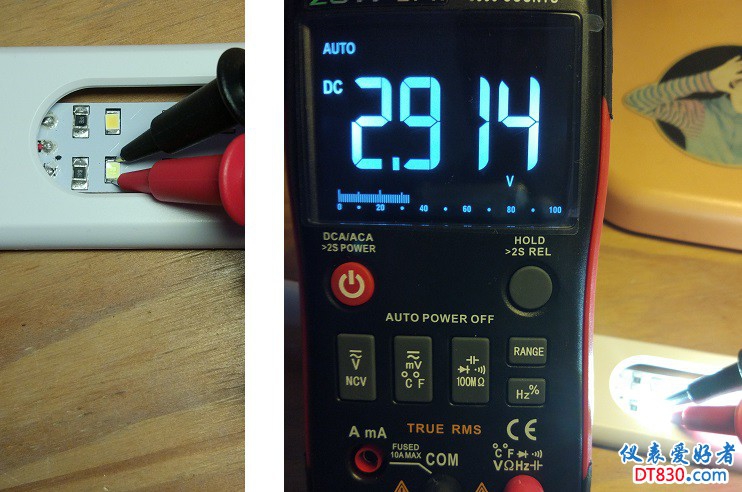

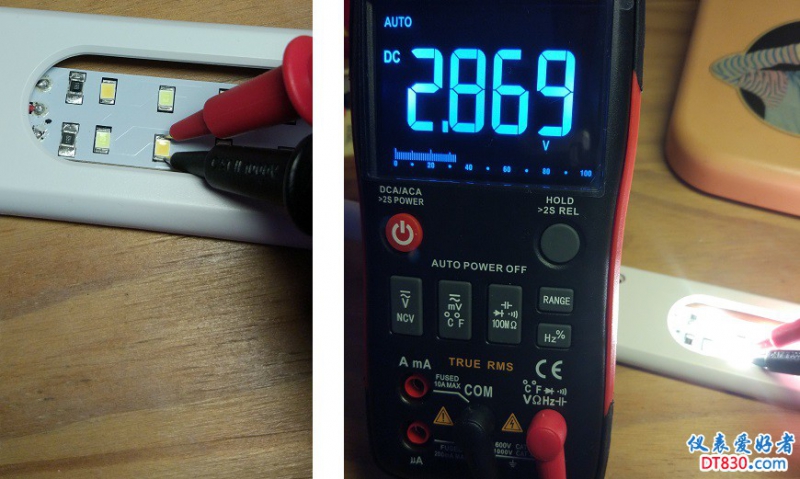

白光,最高、最低Vf相差0.049V。

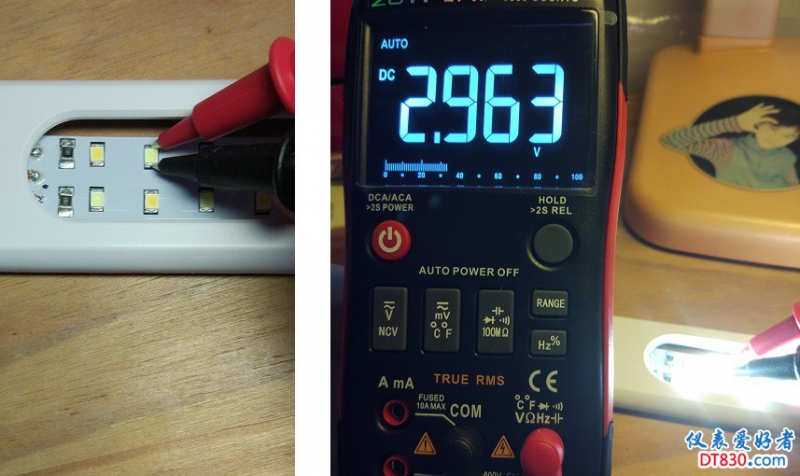

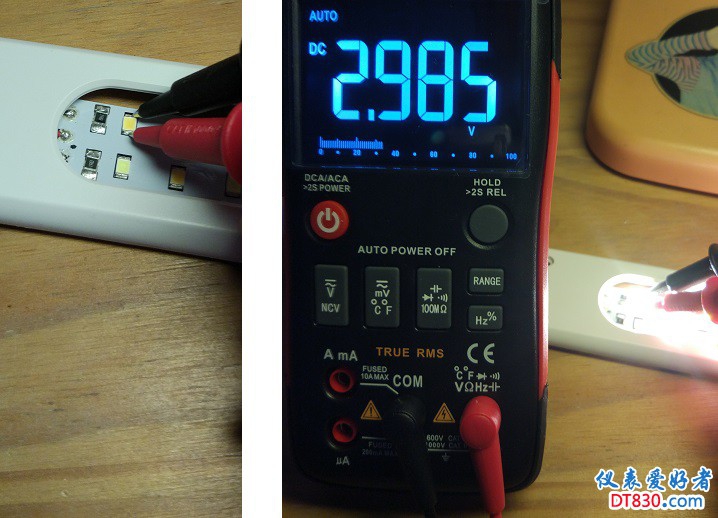

暖光的Vf差距,比白光要大一些,最高、最低相差0.116V。

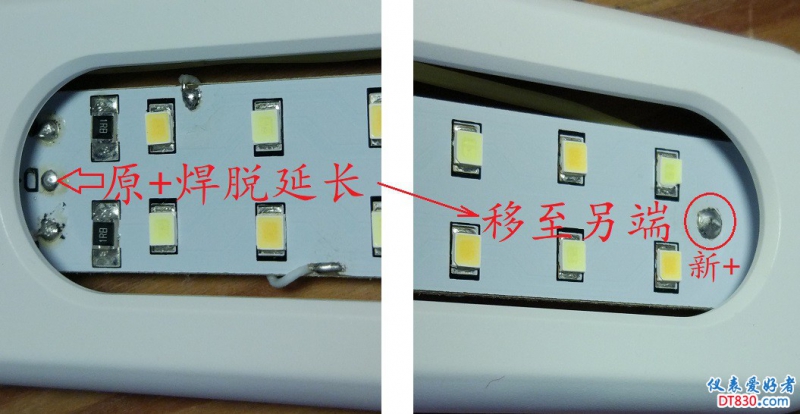

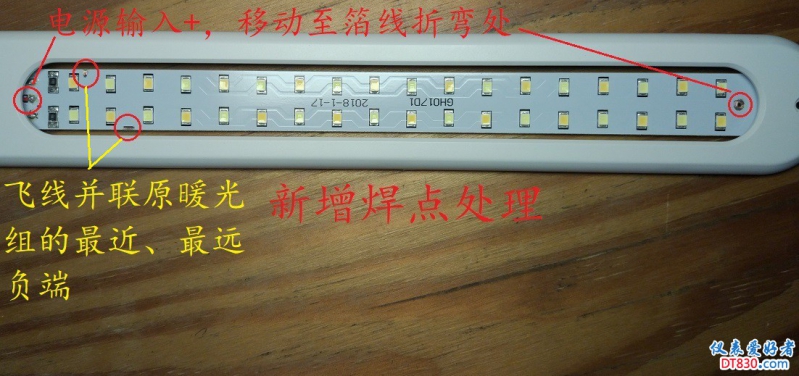

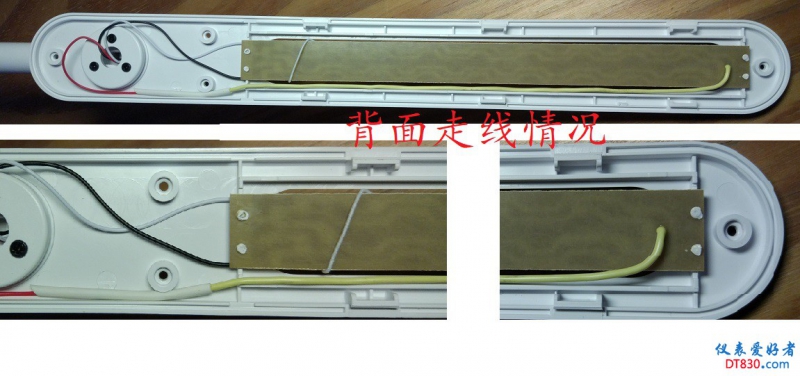

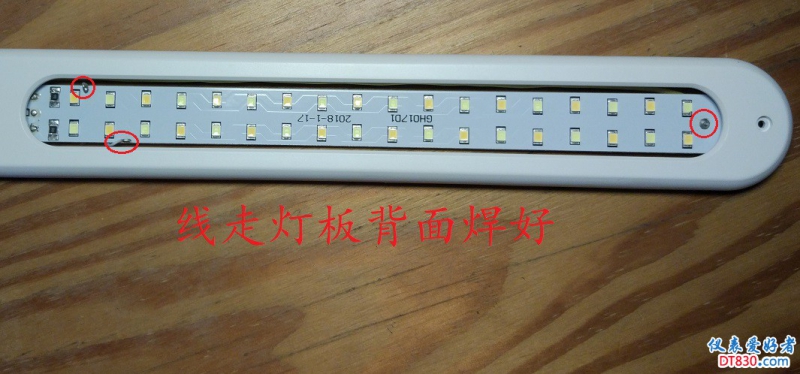

暖光组的Vf有点大,还是改一下吧

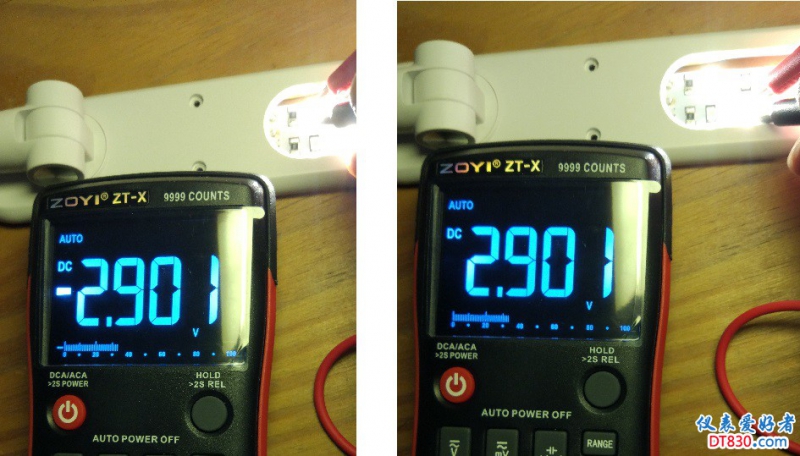

还是改前的测量点,比较一下改造效果(改前、改后的测量,都是在点灯几分钟Vf基本稳定时进行的,此处说明!),

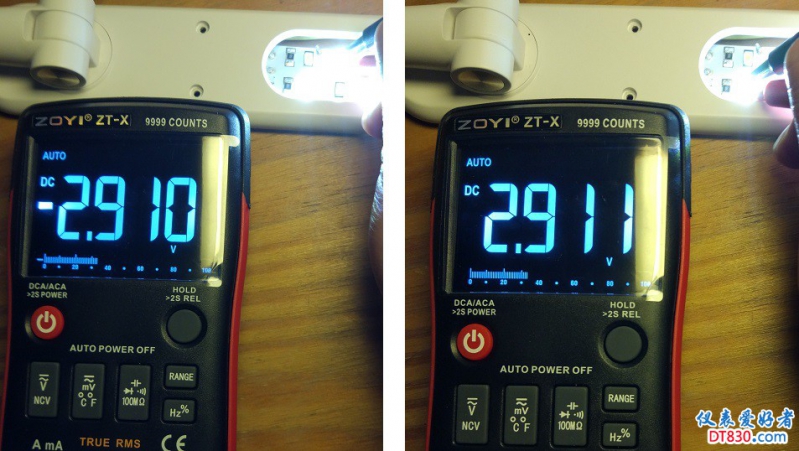

白光组,Vf最大相差0.001V,为改前(0.049V)的数十分之一了。
暖光组,改前的Vf相差比白光组还要大,现在竟然相同了。而且暖、白2组灯珠的Vf也几乎一致了
相比改前的Vf差距,这么改的效果还是明显的。这里只是分享一种过程及变化,至于这个灯值不值得改,什么情况下才值得改,则是见仁见智的另外的话题了。
谢谢你赏光!
收藏
送赞
分享

发表回复

评论列表(3)

chen131578 数字精灵 2018-6-12 11:20:24
技术贴,一般台灯、手电筒LED基本都是并联使用。只想到LED工作电压Vf,没注意PCB布线影响也不小。
2018-6-12 11:20:24 回复

评分

参与人数 1 +3 收起 理由
jsycwnw + 3 欢迎探讨

查看全部评分总评分 :  +3

wgsd 数字大神 2018-6-12 13:11:14
小电流的问题不大,大电流的多只直接并连不太好。
2018-6-12 13:11:14 回复

评分

参与人数 1 +3 收起 理由
jsycwnw + 3 欢迎探讨!只是就事论事

查看全部评分总评分 :  +3

散淡021 数字大神 2018-6-12 17:18:17
谢谢分享!

书房和卧室,工作台灯最好不用LED,特别是国产LED,我工作台灯还是100W白炽灯
2018-6-12 17:18:17 回复
