34405A,ZT-X 微安电流

发表于:2018-6-12 15:36:30 6348
万用表
主题类别: 实测(简单)
仪表品牌: 是德(Keysight)/ 安捷伦
显示方式: 六位半
型号或关键字: 34405A

发表回复

评论列表(10)

闻雨听风 数字王者 2018-6-12 16:38:19
没有串联测量的话,那是用的什么电流源,表的内阻影响测量结果吗?
2018-6-12 16:38:19 回复
光速飞行 楼主     数字大神 2018-6-12 16:50:13
本帖最后由 光速飞行 于 2018-6-12 17:11 编辑
闻雨听风 发表于 2018-6-12 16:38
没有串联测量的话,那是用的什么电流源,表的内阻影响测量结果吗?

这个测量,只是一个7805,串几个电阻测量的,二个表的内阻已经查得。

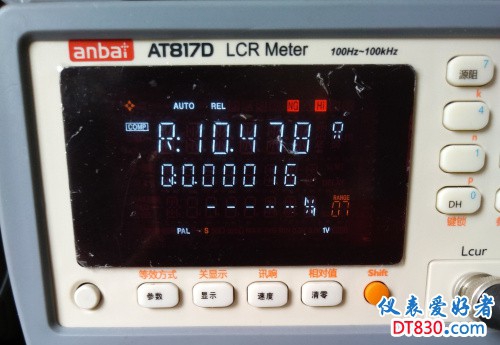

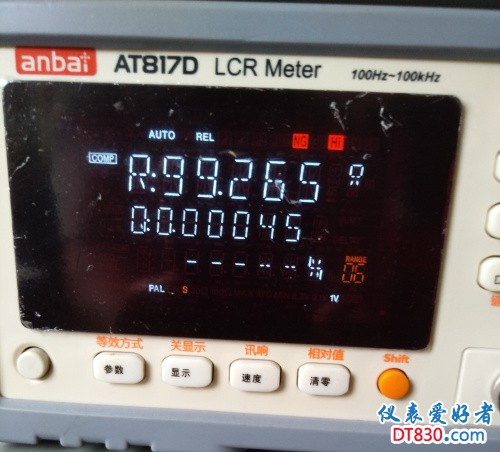

我这个是带电实测LCR测量的,ZT-X ,uA档内阻。

344405A ,没有uA档,用mA档测,实测内阻。

2018-6-12 16:50:13 回复
散淡021 数字大神 2018-6-12 22:21:00
沙发说的对,没有恒流源,二表串起来测电流。
2018-6-12 22:21:00 回复
光速飞行 楼主     数字大神 2018-6-13 00:58:14

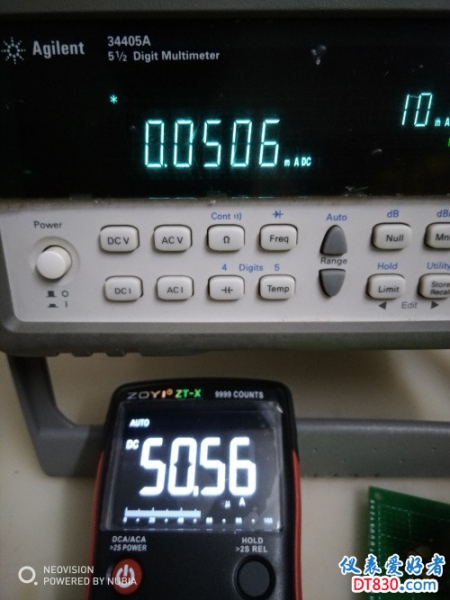

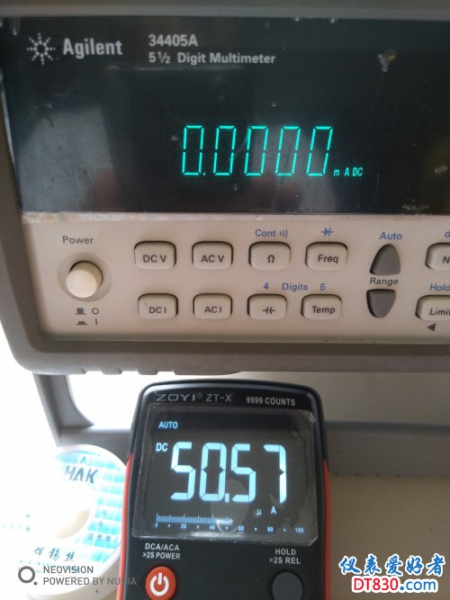

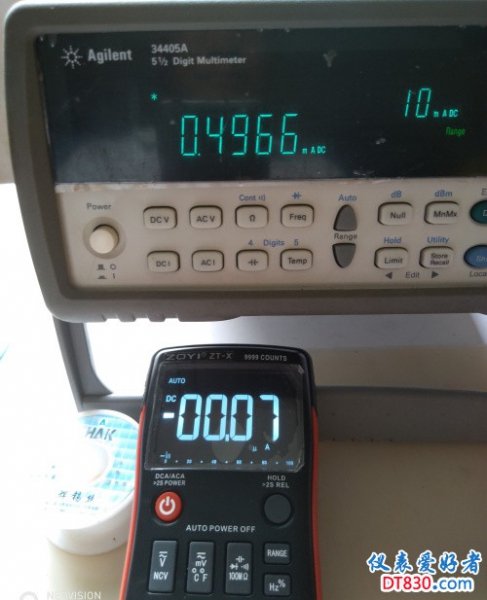

二表串测。

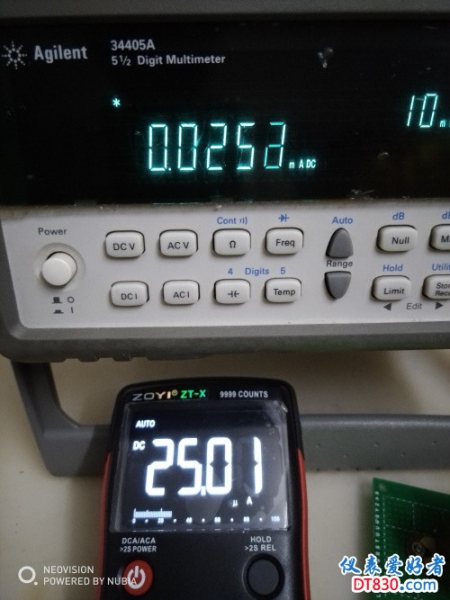

25uA

50uA

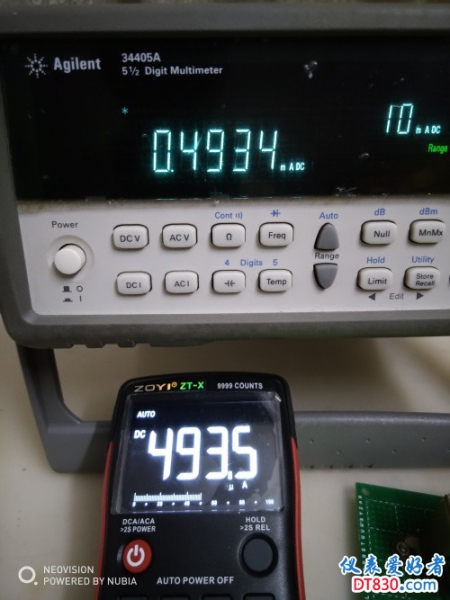

500uA

2018-6-13 00:58:14 回复
光速飞行 楼主     数字大神 2018-6-13 01:06:54
本帖最后由 光速飞行 于 2018-6-13 01:09 编辑
散淡021 发表于 2018-6-12 22:21
沙发说的对,没有恒流源,二表串起来测电流。

我串测了,如上。
2018-6-13 01:06:54 回复
光速飞行 楼主     数字大神 2018-6-13 01:31:41
闻雨听风 发表于 2018-6-12 16:38
没有串联测量的话,那是用的什么电流源,表的内阻影响测量结果吗?

串测,二表内阻差不多,测量结果影响不大。
2018-6-13 01:31:41 回复
散淡021 数字大神 2018-6-13 06:48:41
光速飞行 发表于 2018-6-13 01:31
串测,二表内阻差不多,测量结果影响不大。

二表内阻就是差100倍,只要表准,读数一致。所以要串起来测好对比,分开对比说明不了谁对谁错。除非用恒流源
2018-6-13 06:48:41 回复
光速飞行 楼主     数字大神 2018-6-13 10:16:47
本帖最后由 光速飞行 于 2018-6-13 10:18 编辑
散淡021 发表于 2018-6-13 06:48
二表内阻就是差100倍,只要表准,读数一致。所以要串起来测好对比,分开对比说明不了谁对谁错。除非用恒 ...

uA,mA,档内阻相差就是10倍,内阻准确的话不会差的。
2018-6-13 10:16:47 回复
apple5050 数字探长 2018-6-27 18:53:43
测量电流是准确的,但是表会给电路叠加18mv的电压。
2018-6-27 18:53:43 回复
西林迷 数字精灵 2018-6-27 19:23:21
这结果,已经很不错了,可以有,哈哈哈
2018-6-27 19:23:21 回复
