日置3238台式万用表七段数码管缺段修复

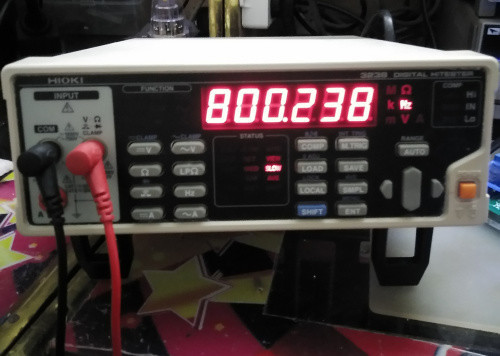

这几天没事，又发了个日置台式万用表，刚到家就发现显示七段数码管缺段了，其他各项功能均正常，这台机器真不走运一回来就要修哎！。

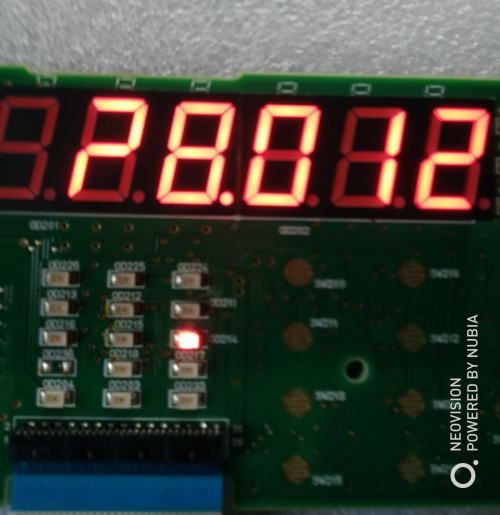

这个图是测量直流电压，28V电压，就是第五位显示2字少了一段。

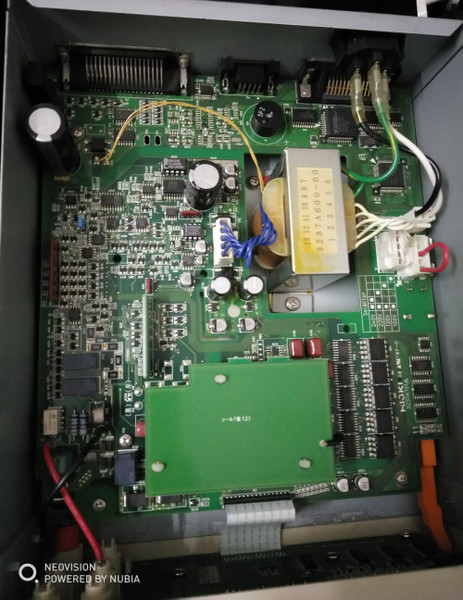

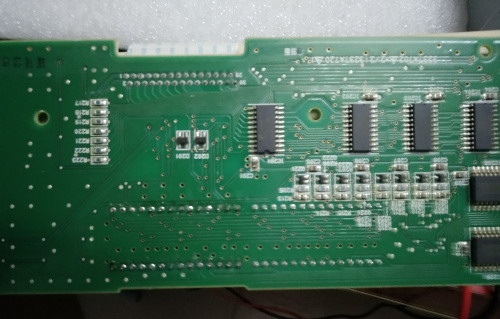

开始维修。用焊锡加焊引脚一次，也不起作用，用手按按又得一下，开关机就不行了。再用热风枪吹一次，板还热时可以点亮，一冷了又不行，真气人。只能用万用表通断档测量了，把所有位线和段线都测量一次，没发现断线现象。这次可以肯定是在七段数管里的段坏了，马上用吸锡枪拆下来一段一段的测量，果然发现有一段不亮，就是2字底一段不亮，知道是这个3位七段数码管坏了一段，手头没有这个型号的数码管，一点办法都没有，只能有一个办法用死马当活马医了，就是用焊台焊枪加热坏了的这段引脚的硅胶看行不行，真的能啊很好，哈哈，点亮了，爽。

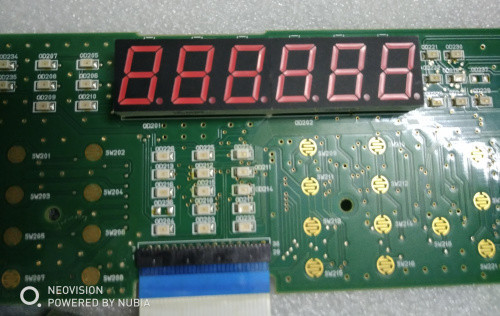

已经修复，不再缺段了，也不用换数码管了。

看来在没有元件的情况下，用焊枪加热坏了的数码管这段引脚的硅胶是个好办法。我遇到万年历数码管缺划（每个字显示是单个的，10个脚）都是到邻居修家电的朋友找废万年历板焊下来一个换上。

等下整个数码管都吹融了

刘大大 发表于 2018-10-1 09:28
等下整个数码管都吹融了

看着吹，用手摸着呢，不会的。

勇闯沙滩 发表于 2018-10-1 07:04
看来在没有元件的情况下，用焊枪加热坏了的数码管这段引脚的硅胶是个好办法。我遇到万年历数码管缺划（每个 ...

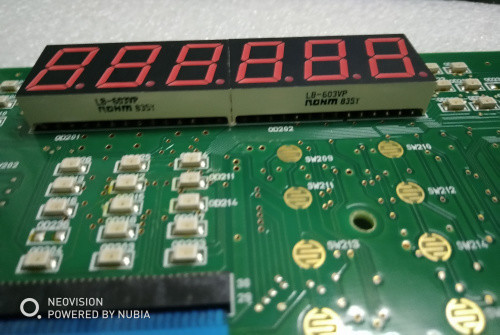

这个吹成功了，不是每个都这么走运的，最好还是要换。这个日置3238的数码管和一般的数码管不一样是个28脚带小数点的共阴极3位七段数码管，比较难找，有同型号机拆最好，也不知道有没有买。

光速飞行 发表于 2018-10-1 09:34
这个吹成功了，不是每个都这么走运的，最好还是要换。这个日置3238的数码管和一般的数码管不一样是个28脚 ...

有时死马当活马还真医好了，。

勇闯沙滩 发表于 2018-10-1 11:45
有时死马当活马还真医好了，。

生活当中，有时候也要赌一赌的，赌中就好。

高手，高手。。。。。。

xhdz123 发表于 2018-10-1 13:40
高手，高手。。。。。。

什么高手啊，赌运气罢了。

恐怕这么搞用不了多久，还是换掉吧。

锐意如风 发表于 2018-10-1 14:30
恐怕这么搞用不了多久，还是换掉吧。

我也想换啊，看看多少钱能找到，是有新的数码管更好，可能要找机拆才能找到。

光速飞行 发表于 2018-10-1 14:54
我也想换啊，看看多少钱能找到，是有新的数码管更好，可能要找机拆才能找到。 ...

淘宝一块多钱就能买一个

锐意如风 发表于 2018-10-1 15:34
淘宝一块多钱就能买一个

淘宝是很多数码管，但不是日置3238万用表这种，脚位不一样，是用不了的，除非跳线改线路才行，最好是有一样的数码管换，不然跳线太乱了。数码管在我身边有成千成万，但没有一个是同型号的。

光速飞行 发表于 2018-10-1 15:58
淘宝是很多数码管，但不是日置3238万用表这种，脚位不一样，是用不了的，除非跳线改线路才行，最好是有一 ...

同样28脚的数码管的定义不一样吗？

锐意如风 发表于 2018-10-1 16:03
同样28脚的数码管的定义不一样吗？

你在哪找到，给个连接我看看，行不行，只要脚位一样就行。

光速飞行 发表于 2018-10-1 16:08
你在哪找到，给个连接我看看，行不行，只要脚位一样就行。

淘宝搜索 “3位数码管 28脚”

锐意如风 发表于 2018-10-1 16:18
淘宝搜索 “3位数码管 28脚”

找到了，共阴的，位控制脚对了，段应该一样的，谢谢你，3238是用共阴的，不用共阳。

光速飞行 发表于 2018-10-1 16:35
找到了，共阴的，位控制脚对了，段应该一样的，谢谢你，3238是用共阴的，不用共阳。 ...

可以先测量下再换，一般情况下定义应该是相同的。

锐意如风 发表于 2018-10-1 17:50
可以先测量下再换，一般情况下定义应该是相同的。

28脚的数码管有二种，就是共阴和共阳，3238用的是共阴。下单了，这几天是节日，也不知道什么时候能 发货。

光速飞行 发表于 2018-10-1 18:51
28脚的数码管有二种，就是共阴和共阳，3238用的是共阴。下单了，这几天是节日，也不知道什么时候能 发货。 ...

也不差这几天嘛。
