今天,在百度Multisim吧,看到一个有趣的电路

发表于:2018-11-1 20:58:57 3696
电子电路
技术类别: 电路仿真
关键字: Multisim

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

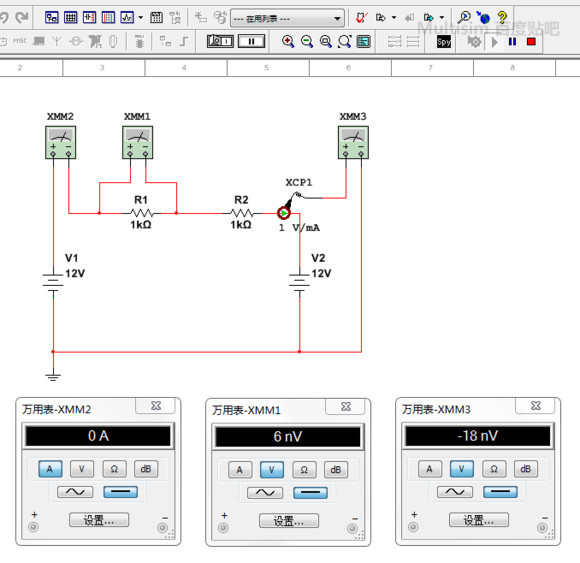

这个电路就是打开了仿真开关,开始仿真,万用表没有读数。我拿回来改了一下电池极性就行。

这个是人家的电路。就是发贴人问这个电路为什么出不了读数,错在哪,怎么解决?

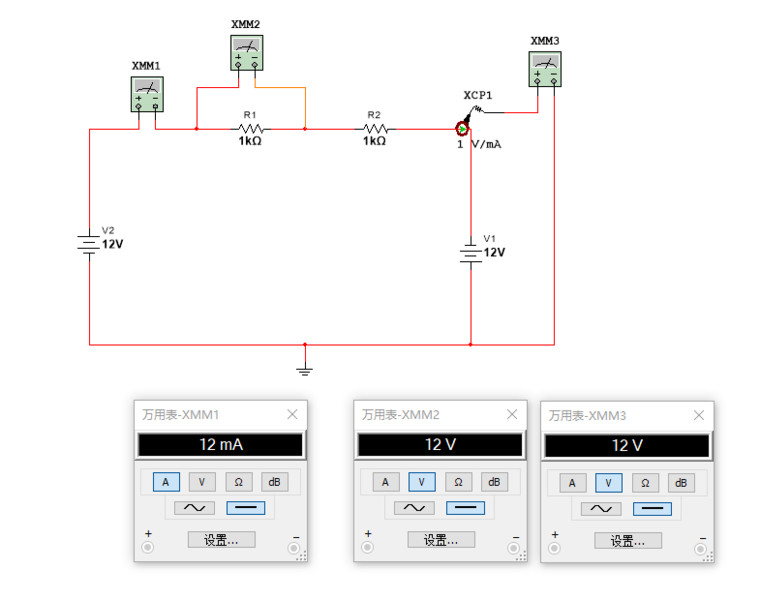

我只是改了一下电池极性就得,改好的电路,读数就出来了。


收藏
送赞
分享

发表回复

评论列表(6)

atz123 数字王者 2018-11-1 21:30:43
两12V顶牛,不相上下,没有电流
2018-11-1 21:30:43 回复
光速飞行 楼主     数字大神 2018-11-1 21:34:29
本帖最后由 光速飞行 于 2018-11-1 21:37 编辑
atz123 发表于 2018-11-1 21:30
两12V顶牛,不相上下,没有电流

是的,二个电池12V是同电位,没有回路,没有电位差,是没有电流的。
2018-11-1 21:34:29 回复
yangsen 数字大师 2018-11-2 12:46:37
两个电压顶牛XMM3不是应该有读数吗?为什么也没有读数?XCP1是什么东西?很少用这个软件仿真
2018-11-2 12:46:37 回复
光速飞行 楼主     数字大神 2018-11-2 14:54:09
本帖最后由 光速飞行 于 2018-11-2 15:02 编辑
yangsen 发表于 2018-11-2 12:46
两个电压顶牛XMM3不是应该有读数吗?为什么也没有读数?XCP1是什么东西?很少用这个软件仿真 ...

XMM3是接在电压,电流探针上的,电路没有回路,是没有读数的,XCP1是,电压,电流探针,电压,电流可以切换。
2018-11-2 14:54:09 回复
dgpower 数字梦想家 2018-11-3 09:57:37
建议先去看看电路原理,模拟电路部分,就明白了
2018-11-3 09:57:37 回复
光速飞行 楼主     数字大神 2018-11-3 10:06:41
dgpower 发表于 2018-11-3 09:57
建议先去看看电路原理,模拟电路部分,就明白了

电路太多,学了时间一长,也记不住。
