TL431 TIP41C 恒流源

发表于:2018-12-3 10:00:59 5814
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: TL431

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

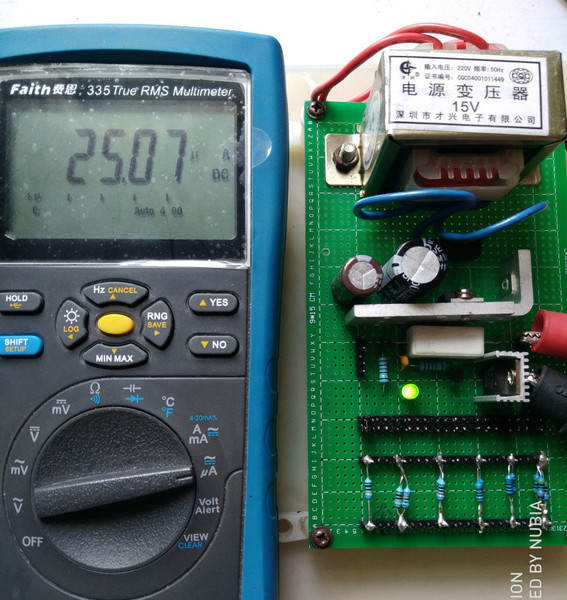

刚焊好,试了一下,满准的,现在还没有完全精确,0.1%电阻不多,找好电阻再把它做精准,档位用跳线帽来跳,这样子保证接触良好,先上图。

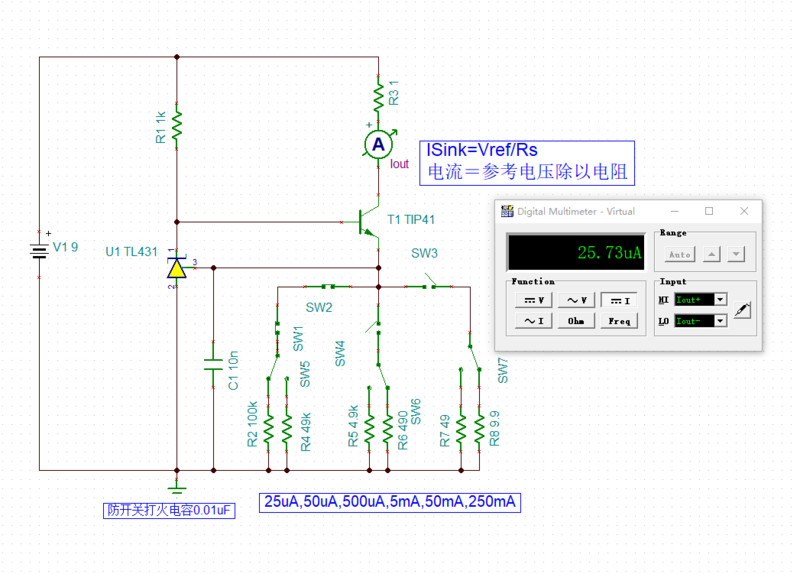

仿真图

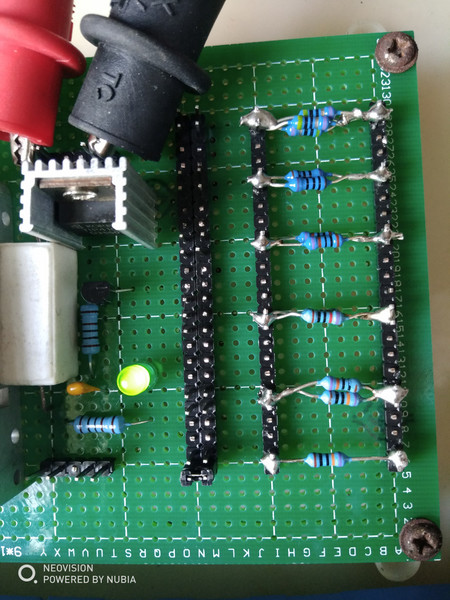

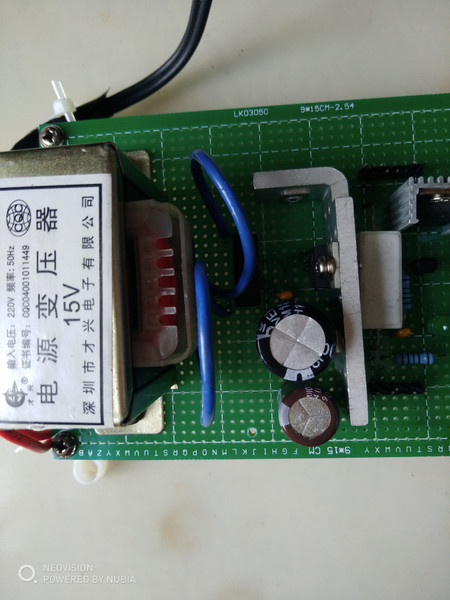

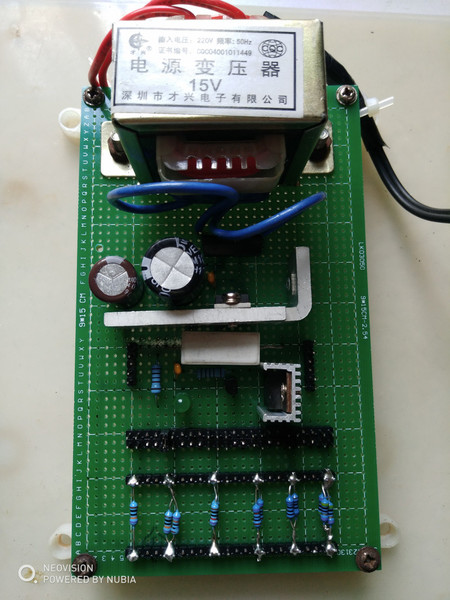

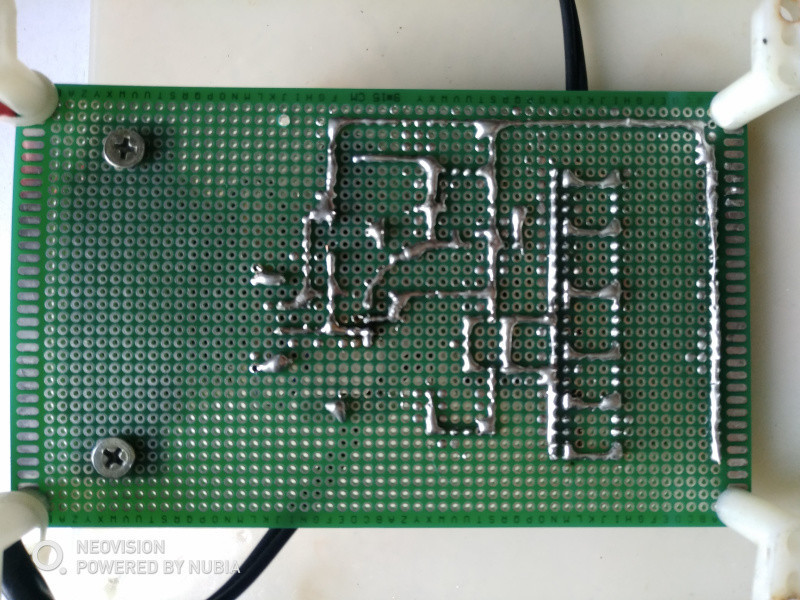

硬件图




收藏
送赞
分享

评分

参与人数 1仪表币 +100 收起 理由
43545 + 100 做得不错

查看全部评分总评分 : 仪表币 +100

发表回复

评论列表(11)

kyhwhb 数字大神 2018-12-3 10:10:47
做的漂亮!欣赏了!
2018-12-3 10:10:47 回复
光速飞行 楼主     数字大神 2018-12-3 10:13:32
巍巍兴安 发表于 2018-12-3 10:10
做的漂亮!欣赏了!

一般吧。
2018-12-3 10:13:32 回复
chixian 数字探长 2018-12-4 11:38:14
本帖最后由 chixian 于 2018-12-4 11:40 编辑

可否用7805?
2018-12-4 11:38:14 回复
wgsd 数字大神 2018-12-4 11:49:12

如果测指针表,闭眼摸一个稳压二极管都胜任。三端稳压器做好了短稳可以到六位数,但温飘不如专用的稳压管。
2018-12-4 11:49:12 回复
chixian 数字探长 2018-12-4 11:53:34
wgsd 发表于 2018-12-4 11:49
如果测指针表,闭眼摸一个稳压二极管都胜任。三端稳压器做好了短稳可以到六位数,但温飘不如专用的稳压管 ...

我的意思,这个恒流源,供电,用7805可否
2018-12-4 11:53:34 回复
wgsd 数字大神 2018-12-4 11:56:44
chixian 发表于 2018-12-4 11:53
我的意思,这个恒流源,供电,用7805可否

为什么不行?直接整流滤波就可以。
2018-12-4 11:56:44 回复
光速飞行 楼主     数字大神 2018-12-4 19:03:31

现在我这个用的是7812
2018-12-4 19:03:31 回复
fslichong 数字王者 2018-12-4 20:17:01
这个做三极管测试仪很有用
2018-12-4 20:17:01 回复
光速飞行 楼主     数字大神 2018-12-4 20:29:58
fslichong 发表于 2018-12-4 20:17
这个做三极管测试仪很有用

其实用处很大的,只要会用,好多地方要用到。
2018-12-4 20:29:58 回复
lxd7343 数字梦想家 2019-2-4 15:38:40
大侠么,焊接出来都这么漂亮
2019-2-4 15:38:40 回复
光速飞行 楼主     数字大神 2019-2-4 20:55:28
lxd7343 发表于 2019-2-4 15:38
大侠么,焊接出来都这么漂亮

这个算不了什么,随便玩玩。
2019-2-4 20:55:28 回复
