测试 500 型指针万用表档位中心电流

发表于：2018-12-3 20:55:35 5454
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: MF500

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

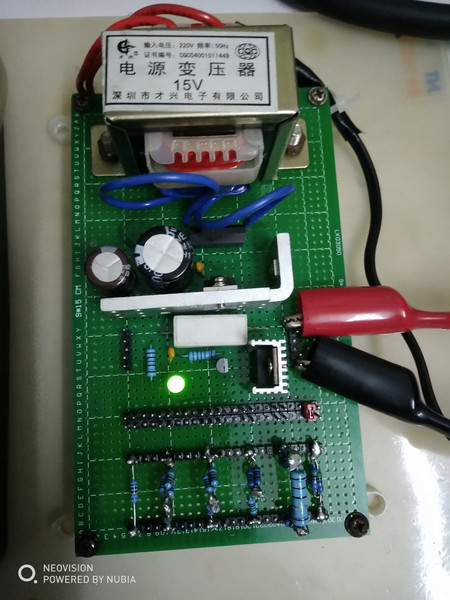

刚刚做好的TL431恒流源，就拿来测测指针表，看看恒流源的准确度，为调试精准度做准备。

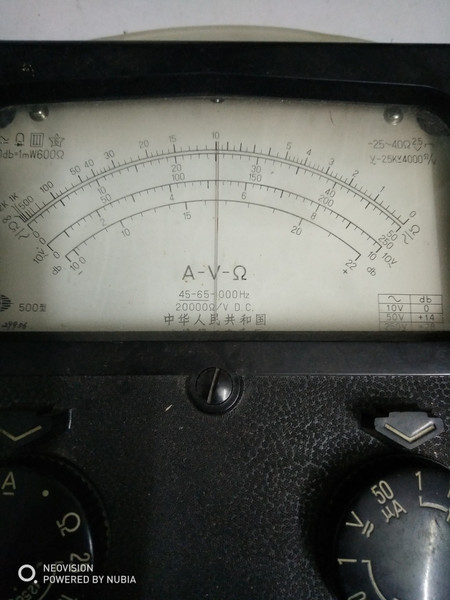

50uA档中心位置

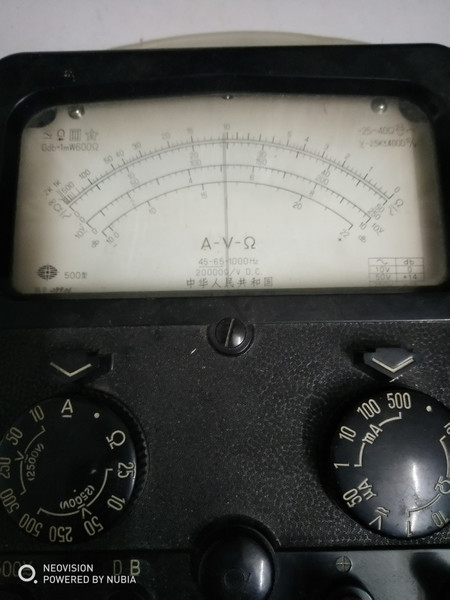

50uA档满量程

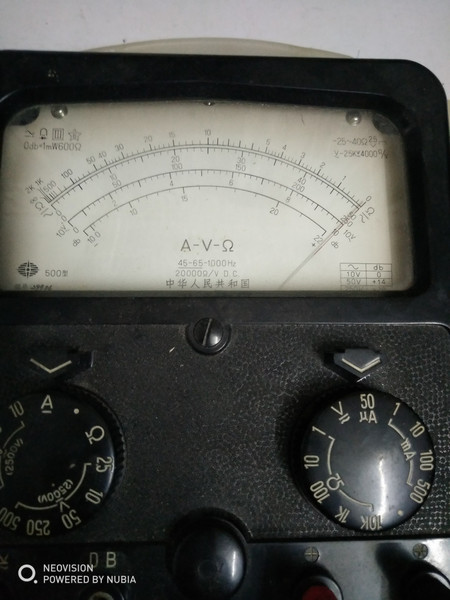

1mA档中心位置

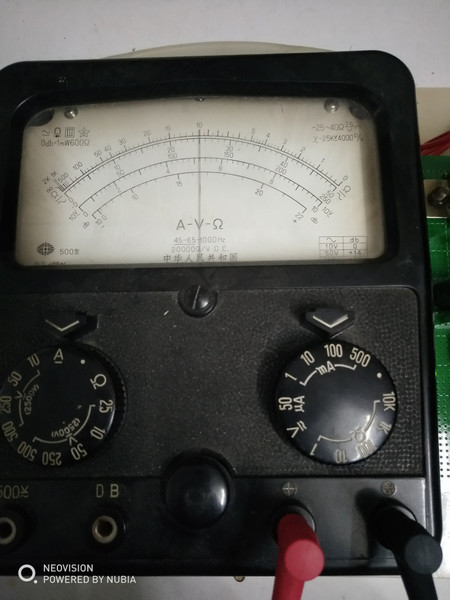

10mA档中心位置

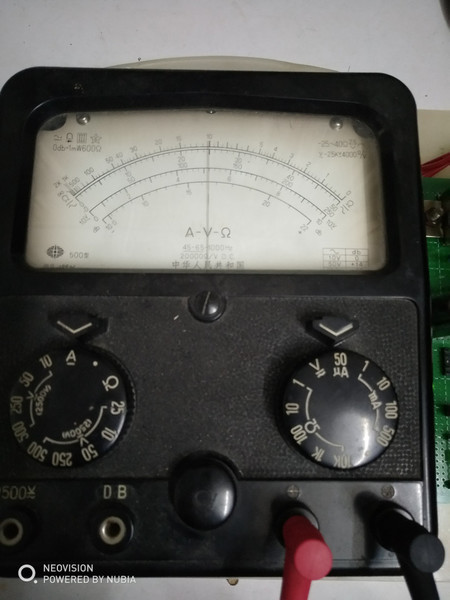

100mA档中心位置

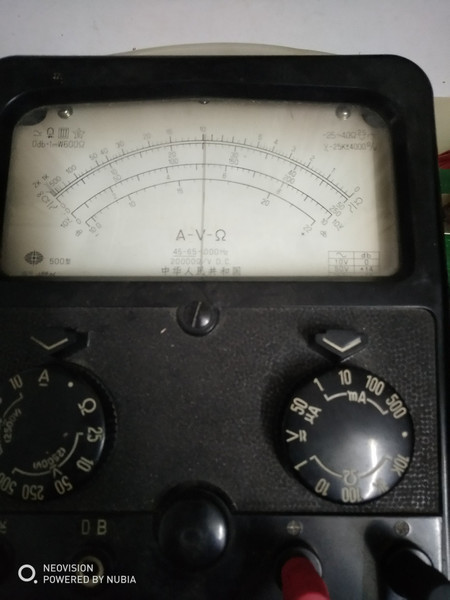

500mA档中心位置



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

kyhwhb 数字大神 2018-12-4 06:09:19
看不懂几个500型表的图反映什么意思呢
2018-12-4 06:09:19 回复
kyhwhb 数字大神 2018-12-4 06:14:59
本帖最后由 巍巍兴安 于 2018-12-4 06:19 编辑

是用恒流源验证500表的50uA---500mA档在10 20  25 30 40 50位置刀刀压线吗
2018-12-4 06:14:59 回复
chixian 数字探长 2018-12-4 11:18:21
这个只能用来测试指针表吗?数字表会是什么效果?
2018-12-4 11:18:21 回复
chixian 数字探长 2018-12-4 11:19:47
用的7812吗?
2018-12-4 11:19:47 回复
chen131578 数字精灵 2018-12-4 11:51:44
chixian 发表于 2018-12-4 11:18
这个只能用来测试指针表吗?数字表会是什么效果?

用的恒流源，评测数字表电流档可以。
2018-12-4 11:51:44 回复
chixian 数字探长 2018-12-4 11:52:45
chen131578 发表于 2018-12-4 11:51
用的恒流源，评测数字表电流档可以。

我是说电源供电用的是7812ma?
2018-12-4 11:52:45 回复
chen131578 数字精灵 2018-12-4 12:03:52

看仿真电路是19V直流供电

本帖最后由 chen131578 于 2018-12-4 12:07 编辑

“光速飞行”的帖子“ TL431 TIP41C 恒流源”，电源应该是7812吧，变压器是15V的或者7815。
2018-12-4 12:03:52 回复
光速飞行 楼主     数字大神 2018-12-4 19:08:13
巍巍兴安 发表于 2018-12-4 06:09
看不懂几个500型表的图反映什么意思呢

你懂表头的话就懂
2018-12-4 19:08:13 回复
光速飞行 楼主     数字大神 2018-12-4 19:09:06
巍巍兴安 发表于 2018-12-4 06:14
是用恒流源验证500表的50uA---500mA档在10 20  25 30 40 50位置刀刀压线吗

可以这么说吧
2018-12-4 19:09:06 回复
光速飞行 楼主     数字大神 2018-12-4 19:10:01
本帖最后由 光速飞行 于 2018-12-4 20:12 编辑
chen131578 发表于 2018-12-4 12:03
“光速飞行”的帖子“ TL431 TIP41C 恒流源”，电源应该是7812吧，变压器是15V的或者7815。 ...

仿真的是9V供电，是电源V1，电压9V。
2018-12-4 19:10:01 回复
光速飞行 楼主     数字大神 2018-12-4 19:10:44
chixian 发表于 2018-12-4 11:52
我是说电源供电用的是7812ma?

是的，就是7812
2018-12-4 19:10:44 回复
光速飞行 楼主     数字大神 2018-12-4 19:11:29
chen131578 发表于 2018-12-4 11:51
用的恒流源，评测数字表电流档可以。

指针表，数字表都可以用
2018-12-4 19:11:29 回复
